5 Lỗi Phổ Biến Khi Lắp Đặt Bán Cổng Trục Dầm Đơn Khiến Thiết Bị Nhanh Hỏng

1. Tổng quan về tầm quan trọng của lắp đặt bán cổng trục dầm đơn đúng kỹ thuật

1.1. Vì sao lắp đặt quyết định tuổi thọ thiết bị?

Trong lĩnh vực thiết bị nâng hạ, lắp đặt là giai đoạn quyết định đến 60–70% độ bền và hiệu suất vận hành của bán cổng trục dầm đơn. Dù thiết bị có được sản xuất theo tiêu chuẩn cao, nhưng nếu lắp đặt sai kỹ thuật, toàn bộ hệ thống vẫn có thể nhanh chóng xuống cấp.

Các yếu tố bị ảnh hưởng trực tiếp bởi lắp đặt:

• Độ ổn định vận hành (rung lắc, lệch tải)

• Tuổi thọ kết cấu dầm và chân trụ

• Độ bền của motor – hộp số – palang

• Mức tiêu hao năng lượng

Cơ chế gây hỏng do lắp đặt sai:

• Sai lệch nhỏ ban đầu (1–2 mm) → tạo ứng suất lệch

• Ứng suất tích lũy → gây:

  • Mòn bánh xe

  • Lệch ray

  • Rung kết cấu

=> VNID – Chúng tôi nhấn mạnh:
Phần lớn các sự cố nghiêm trọng sau 1–2 năm vận hành đều bắt nguồn từ lỗi lắp đặt ban đầu, không phải lỗi thiết bị.

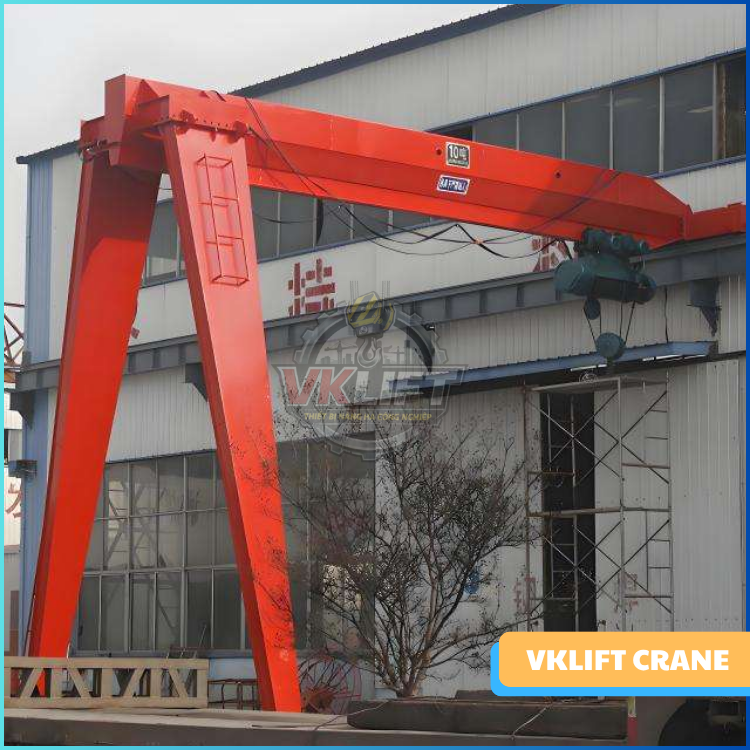

1.2. Đặc thù của bán cổng trục dầm đơn

So với các loại cầu trục khác, bán cổng trục dầm đơn có kết cấu “nhạy cảm” hơn với sai số lắp đặt.

Đặc điểm cấu tạo:

• 1 chân trụ chạy dưới nền

• 1 đầu chạy trên dầm biên trên cao

• Dầm chính dạng dầm đơn (I hoặc hộp)

Những điểm cần lưu ý về kỹ thuật:

• Độ cứng dầm thấp hơn dầm đôi

• Khả năng chịu lệch tải kém hơn

• Phụ thuộc nhiều vào:

  • Độ chính xác ray

  • Độ đồng bộ truyền động

Thông số kỹ thuật quan trọng:

• Độ võng dầm cho phép: ≤ L/600 – L/700

• Sai số lắp đặt ray: ≤ ±2 mm

• Độ lệch tâm bánh xe: ≤ 0.1 mm

=> Điều này đồng nghĩa:
Chỉ cần sai lệch nhỏ trong lắp đặt cũng có thể gây rung lắc và giảm tuổi thọ thiết bị đáng kể.

1.3. Hậu quả khi lắp đặt sai kỹ thuật

Lắp đặt sai không gây hỏng ngay lập tức, nhưng sẽ tạo ra các lỗi âm thầm và bùng phát sau một thời gian vận hành.

Hậu quả ngắn hạn (0–6 tháng):

• Rung lắc nhẹ khi vận hành

• Tiếng ồn bất thường

• Tải không ổn định

Hậu quả trung hạn (6–24 tháng):

• Mòn bánh xe nhanh (≥ 2 lần bình thường)

• Ray bị lệch hoặc biến dạng

• Motor hoạt động quá tải

Hậu quả dài hạn:

• Nứt dầm chính

• Hỏng hộp số

• Giảm tuổi thọ thiết bị:

  • Từ 8–10 năm → còn 3–5 năm

=> Tác động trực tiếp đến doanh nghiệp:

• Tăng chi phí sửa chữa

• Dừng sản xuất ngoài kế hoạch

• Giảm hiệu suất vận hành

2. Tổng hợp 5 lỗi phổ biến khi lắp đặt bán cổng trục dầm đơn

2.1. Nhóm lỗi về kết cấu cơ khí

Đây là nhóm lỗi xuất hiện trong quá trình lắp dựng dầm chính và chân trụ.

Các lỗi thường gặp:

• Dầm lắp không đúng vị trí thiết kế

• Chân trụ không vuông góc với nền

• Liên kết bulong không đạt lực siết

Thông số kỹ thuật cần đảm bảo:

• Độ vuông góc chân trụ: ≤ 1/1000 chiều cao

• Lực siết bulong:

  • Bulong M20 – M30: 200 – 600 Nm (tùy cấp bền)

=> Nếu sai:

• Gây lệch tải

• Tăng rung kết cấu

2.2. Nhóm lỗi về hệ ray và bánh xe

Đây là nguyên nhân phổ biến nhất gây rung lắc và mài mòn thiết bị.

Lỗi thường gặp:

• Ray không thẳng

• Ray không song song

• Cao độ ray không đồng đều

Thông số kỹ thuật tiêu chuẩn:

• Sai số song song ray: ≤ ±2 mm

• Độ thẳng ray: ≤ 1/1000 chiều dài

• Sai lệch cao độ: ≤ ±2 mm

=> Hậu quả:

• Bánh xe mòn nhanh

• Kẹt ray

• Rung ngang khi di chuyển

2.3. Nhóm lỗi về hệ truyền động và điện

Các lỗi phổ biến:

• Motor hai bên không đồng bộ

• Không sử dụng biến tần

• Lắp đặt sai vị trí motor

Thông số kỹ thuật:

• Sai lệch tốc độ motor: ≤ 5%

• Tốc độ di chuyển tiêu chuẩn:

  • 10 – 30 m/phút

=> Nếu không đồng bộ:

• Gây giật khi vận hành

• Tăng tải đột ngột lên dầm

2.4. Nhóm lỗi về căn chỉnh tổng thể

Đây là lỗi do không kiểm soát sai số tích lũy trong quá trình lắp đặt.

Biểu hiện:

• Từng bộ phận đúng nhưng tổng thể sai

• Cầu trục chạy bị lệch

Nguyên nhân:

• Không kiểm tra liên tục trong quá trình lắp

• Không dùng thiết bị đo chính xác

=> Hậu quả:

• Rung lắc tổng thể

• Giảm độ ổn định

2.5. Nhóm lỗi do thiếu kiểm tra sau lắp đặt

Sai sót thường gặp:

• Không test tải

• Không kiểm tra độ võng

• Không đo rung

Tiêu chuẩn bắt buộc:

• Test tải: 125% tải định mức

• Độ võng: ≤ L/600 – L/700

=> Đây là bước cực kỳ quan trọng nhưng thường bị bỏ qua

3. Phân tích chi tiết 5 lỗi phổ biến khiến thiết bị nhanh hỏng

3.1. Lỗi 1: Lắp đặt ray không thẳng và không song song

Nguyên nhân:

• Thi công thủ công, không dùng máy đo laser

• Không kiểm tra cao độ nền

Sai số kỹ thuật:

• Lệch ray: > ±2 mm

• Độ không thẳng: > 1/1000 chiều dài

Hậu quả:

• Bánh xe mòn lệch nhanh

• Tăng ma sát → tiêu hao điện

• Rung lắc khi di chuyển

=> Đây là lỗi chiếm hơn 50% sự cố thực tế

3.2. Lỗi 2: Lắp đặt dầm chính không đúng tiêu chuẩn

Nguyên nhân:

• Không kiểm tra độ võng

• Lắp sai vị trí liên kết

Thông số sai lệch:

• Độ võng > L/600 – L/700

Hậu quả:

• Rung kết cấu

• Nứt dầm sau thời gian sử dụng

3.3. Lỗi 3: Bánh xe lắp lệch tâm hoặc không đồng bộ

Nguyên nhân:

• Gia công không chính xác

• Lắp đặt thiếu căn chỉnh

Sai số:

• Lệch tâm > 0.1 mm

Hậu quả:

• Mòn không đều

• Kẹt ray

• Rung ngang

3.4. Lỗi 4: Không đồng bộ hệ truyền động

Nguyên nhân:

• Không cân chỉnh tốc độ motor

• Không dùng biến tần

Hậu quả:

• Giật khi khởi động

• Dừng đột ngột → sốc tải

=> Gây ảnh hưởng trực tiếp đến:

• Hộp số

• Dầm chính

3.5. Lỗi 5: Không kiểm tra và nghiệm thu sau lắp đặt

Nguyên nhân:

• Bỏ qua bước kiểm tra

• Thiếu quy trình nghiệm thu

Tiêu chuẩn bắt buộc:

• Test tải: 125% tải định mức

• Kiểm tra rung, độ võng

Hậu quả:

• Lỗi nhỏ không phát hiện

• Hỏng lớn sau thời gian ngắn

4. Dấu hiệu nhận biết thiết bị lắp đặt sai kỹ thuật

Việc phát hiện sớm các dấu hiệu bất thường giúp Quý khách tránh được chi phí sửa chữa lớn và hạn chế dừng sản xuất. Dưới đây là những biểu hiện điển hình cho thấy bán cổng trục dầm đơn đã lắp đặt sai kỹ thuật.

4.1. Rung lắc khi vận hành

Biểu hiện:

• Cầu trục lắc ngang khi di chuyển

• Tải bị dao động mạnh sau khi dừng (> 3 giây)

• Rung giật khi khởi động hoặc phanh

Nguyên nhân thường gặp:

• Ray không thẳng / không song song

• Dầm chính bị võng vượt giới hạn

• Bánh xe lệch tâm

Ngưỡng kỹ thuật cần lưu ý:

• Biên độ rung cho phép: < 4.5 mm/s

• Nếu > 7 mm/s → cảnh báo nguy hiểm

=> Đây là dấu hiệu rõ ràng nhất của lỗi lắp đặt.

4.2. Tiếng ồn bất thường

Biểu hiện:

• Tiếng kêu rít từ bánh xe – ray

• Tiếng va đập kim loại khi di chuyển

• Motor phát ra tiếng gằn bất thường

Nguyên nhân:

• Ray lắp sai cao độ

• Bánh xe mòn lệch

• Hệ truyền động không đồng bộ

=> Nếu không xử lý:

• Dẫn đến hỏng hộp số và motor

4.3. Mòn bánh xe và ray nhanh

Biểu hiện:

• Bánh xe mòn lệch một bên

• Ray xuất hiện vết xước sâu

• Xuất hiện bụi kim loại nhiều bất thường

Thông số cảnh báo:

• Mòn bánh xe > 5–8% đường kính → cần thay

• Ray mòn không đều → cần căn chỉnh lại ngay

=> Nguyên nhân chính:

• Ray không song song

• Lệch tâm bánh xe

4.4. Sai lệch khi nâng hạ tải

Biểu hiện:

• Tải bị nghiêng hoặc lệch tâm

• Khó điều khiển chính xác

• Lắc mạnh khi nâng lên cao

Nguyên nhân:

• Palang lắp lệch

• Dầm bị võng

• Cáp không cân

=> Hậu quả:

• Giảm độ an toàn

• Tăng nguy cơ tai nạn

4.5. Tiêu hao điện năng tăng bất thường

Biểu hiện:

• Motor nóng nhanh

• Điện năng tiêu thụ tăng 10–20%

• Thiết bị chạy nặng hơn bình thường

Nguyên nhân:

• Ma sát tăng do lệch ray

• Motor hoạt động quá tải

=> Đây là dấu hiệu âm thầm nhưng cực kỳ nguy hiểm

5. Giải pháp khắc phục và phòng tránh lỗi lắp đặt

Để đảm bảo thiết bị vận hành ổn định lâu dài, VNID – Chúng tôi khuyến nghị Quý khách cần xử lý đồng bộ cả khắc phục và phòng ngừa.

5.1. Lắp đặt đúng tiêu chuẩn kỹ thuật ngay từ đầu

Yêu cầu bắt buộc:

• Tuân thủ bản vẽ thiết kế

• Sử dụng thiết bị đo chuyên dụng:

  • Máy laser

  • Thước đo chính xác cao

=> Nguyên tắc:
Sai số càng nhỏ → tuổi thọ thiết bị càng cao

5.2. Căn chỉnh ray và kết cấu chính xác

Thông số cần đảm bảo:

• Sai số song song ray: ≤ ±2 mm

• Độ thẳng ray: ≤ 1/1000 chiều dài

• Sai lệch cao độ: ≤ ±2 mm

Giải pháp:

• Gia công lại ray nếu cần

• Căn chỉnh lại toàn bộ hệ thống

=> Có thể giảm rung lắc đến 70–80%

5.3. Đồng bộ hệ truyền động

Giải pháp kỹ thuật:

• Sử dụng biến tần (Inverter)

• Đồng bộ tốc độ motor 2 bên

Thông số kiểm soát:

• Sai lệch tốc độ motor: ≤ 5%

=> Lợi ích:

• Khởi động êm

• Giảm sốc tải

5.4. Kiểm tra và nghiệm thu kỹ lưỡng

Các bước bắt buộc:

• Test tải: 125% tải định mức

• Đo:

  • Độ võng dầm

  • Độ rung

  • Độ lệch ray

=> Đây là bước giúp phát hiện 90% lỗi trước khi đưa vào vận hành

5.5. Bảo trì định kỳ sau lắp đặt

Lịch bảo trì đề xuất:

• 3 tháng: kiểm tra cơ bản

• 6 tháng: kiểm tra toàn hệ thống

• 12 tháng: bảo trì tổng thể

Hạng mục kiểm tra:

• Ray – bánh xe

• Motor – hộp số

• Cáp – palang

=> Giúp:

• Ngăn ngừa lỗi phát sinh

• Tăng tuổi thọ thiết bị +20–30%

6. Giải pháp lắp đặt chuẩn kỹ thuật từ VNID

6.1. Quy trình lắp đặt chuyên nghiệp của VNID

VNID – Chúng tôi triển khai lắp đặt theo quy trình tiêu chuẩn 5 bước:

1. Khảo sát mặt bằng thực tế

2. Kiểm tra kết cấu nhà xưởng

3. Lắp đặt theo bản vẽ kỹ thuật

4. Căn chỉnh chính xác bằng thiết bị chuyên dụng

5. Kiểm tra – nghiệm thu toàn diện

6.2. Kiểm tra & nghiệm thu nghiêm ngặt

Tiêu chuẩn áp dụng:

• Test tải: 125% tải định mức

• Độ võng: ≤ L/600 – L/700

• Rung: < 4.5 mm/s

=> Đảm bảo:

• Thiết bị vận hành ổn định ngay từ đầu

6.3. Cam kết chất lượng từ VNID

• Thiết kế & lắp đặt theo FEM / ISO / TCVN

• Đội ngũ kỹ thuật giàu kinh nghiệm

• Thi công nhanh – chính xác

Dịch vụ đi kèm:

• Bảo hành dài hạn

• Bảo trì định kỳ

• Hỗ trợ kỹ thuật 24/7

6.4. Lợi ích khi lựa chọn VNID

=> Khi hợp tác với VNID – Chúng tôi, Quý khách sẽ:

• Tránh hoàn toàn các lỗi lắp đặt phổ biến

• Giảm chi phí sửa chữa về lâu dài

• Tăng tuổi thọ thiết bị lên 8–10 năm

• Đảm bảo an toàn vận hành

6.5. VNID – giải pháp nâng hạ chuyên nghiệp

=> Nếu Quý khách đang chuẩn bị lắp đặt hoặc nghi ngờ hệ thống bán cổng trục dầm đơn đang gặp lỗi, hãy liên hệ ngay với VNID – Chúng tôi để được:

• Kiểm tra & đánh giá miễn phí tại nhà máy

• Phân tích nguyên nhân chính xác – không phỏng đoán

• Đề xuất giải pháp tối ưu chi phí – hiệu quả lâu dài
