Bán cổng trục dầm đơn – Giải pháp tiết kiệm chi phí nhưng vẫn đảm bảo hiệu suất?

1. Tổng quan về bán cổng trục dầm đơn

1.1. Bán cổng trục dầm đơn là gì?

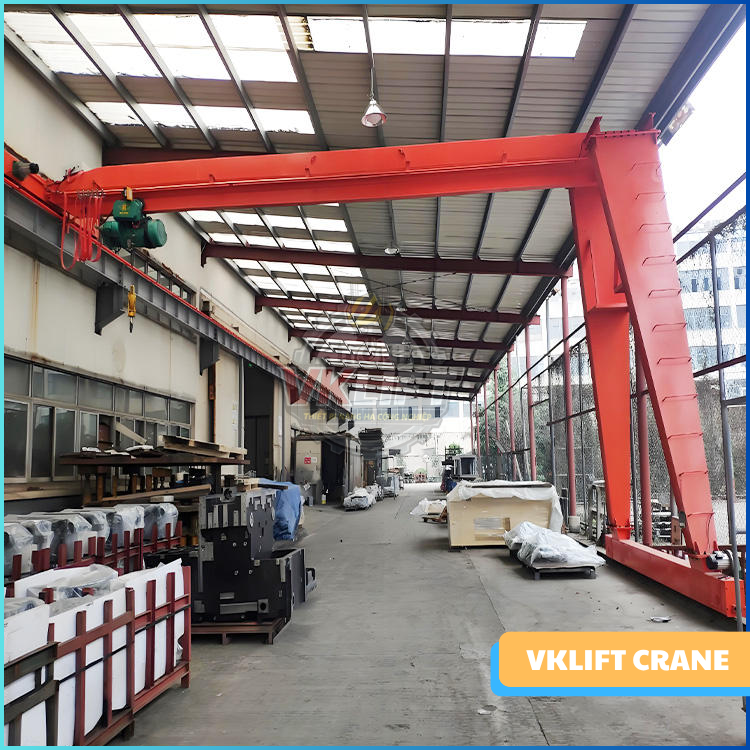

Bán cổng trục dầm đơn (Semi Gantry Crane Single Girder) là thiết bị nâng hạ công nghiệp được thiết kế với cấu trúc kết hợp giữa cầu trục và cổng trục, trong đó:

• Một bên chân trụ di chuyển trên ray dưới nền

• Một bên còn lại di chuyển trên dầm biên gắn trên cao

• Dầm chính sử dụng kết cấu dầm đơn (I hoặc dầm hộp)

=> Đây là điểm khác biệt quan trọng so với:

• Bán cổng trục dầm đôi: sử dụng 2 dầm chính → chịu tải lớn hơn

• Cầu trục dầm đơn: không có chân trụ → phụ thuộc hoàn toàn vào kết cấu nhà xưởng

Đặc điểm nổi bật:

• Kết cấu gọn nhẹ – linh hoạt

• Chi phí đầu tư thấp hơn đáng kể

• Phù hợp với tải trọng nhỏ đến trung bình

So sánh nhanh các loại thiết bị:

Tiêu chí	Bán cổng trục dầm đơn	Bán cổng trục dầm đôi
Số dầm chính	1	2
Tải trọng	Thấp – trung	Trung – cao
Chi phí	Thấp	Cao
Độ cứng	Trung bình	Cao

=> VNID – Chúng tôi khuyến nghị:
Bán cổng trục dầm đơn là giải pháp tối ưu chi phí khi nhu cầu nâng hạ không quá lớn.

1.2. Thông số kỹ thuật phổ biến

Để lựa chọn đúng thiết bị, Quý khách cần nắm rõ các thông số kỹ thuật cơ bản của bán cổng trục dầm đơn.

Thông số tiêu chuẩn:

• Tải trọng nâng: 0.5 – 10 tấn

• Khẩu độ (Span): 3 – 20 mét

• Chiều cao nâng: 3 – 12 mét

• Tốc độ nâng: 3 – 8 m/phút

• Tốc độ di chuyển cầu trục: 10 – 30 m/phút

• Chế độ làm việc: A3 – A4 (theo FEM/ISO)

Thông số kết cấu dầm:

• Loại dầm:

  • Dầm I tổ hợp

  • Dầm hộp

• Độ võng cho phép:

  • ≤ L/600 – L/700

• Vật liệu:

  • SS400 / Q235

So sánh chi phí với dầm đôi:

• Giảm khối lượng thép: 15–30%

• Giảm công suất motor: 10–20%

• Tổng chi phí giảm: 20–40%

=> Đây chính là lý do thiết bị này được đánh giá là giải pháp “kinh tế nhưng hiệu quả”.

1.3. Ứng dụng thực tế của bán cổng trục dầm đơn

Trong thực tế triển khai, VNID nhận thấy bán cổng trục dầm đơn đặc biệt phù hợp với các doanh nghiệp vừa và nhỏ.

Các lĩnh vực ứng dụng phổ biến:

• Xưởng cơ khí gia công nhẹ

• Nhà máy sản xuất linh kiện

• Kho vật tư – kho thép nhỏ

• Xưởng lắp ráp thiết bị

• Khu vực bán ngoài trời – bán trong nhà

Đặc điểm môi trường phù hợp:

• Không yêu cầu tải trọng lớn

• Không vận hành liên tục cường độ cao

• Không gian nhà xưởng hạn chế

Lợi ích khi ứng dụng thực tế:

• Tối ưu chi phí đầu tư ban đầu

• Linh hoạt trong bố trí mặt bằng

• Dễ lắp đặt và mở rộng

=> VNID – Chúng tôi nhận định:
Đây là lựa chọn lý tưởng cho:

• Doanh nghiệp mới đầu tư

• Nhà xưởng cần giải pháp nâng hạ “đủ dùng – tiết kiệm”

2. Cấu tạo chi tiết của bán cổng trục dầm đơn

2.1. Dầm chính (Single Girder)

Dầm chính là bộ phận chịu lực quan trọng nhất, quyết định đến khả năng nâng tải và độ ổn định của thiết bị.

Cấu tạo:

• Dạng:

  • Dầm I tổ hợp (phổ biến)

  • Dầm hộp (độ cứng cao hơn)

• Palang treo dưới cánh dầm

Thông số kỹ thuật:

• Độ võng cho phép: ≤ L/600 – L/700

• Chiều cao dầm: ≈ 1/12 – 1/15 khẩu độ

• Phương pháp hàn: hàn CO2 tự động

Lưu ý quan trọng:

=> Nếu dầm thiết kế không đúng:

• Dễ xảy ra rung lắc

• Giảm tuổi thọ thiết bị

2.2. Chân trụ (Leg)

Chân trụ là bộ phận truyền tải trọng từ dầm xuống nền, đồng thời đảm bảo sự ổn định khi di chuyển.

Cấu tạo:

• Dạng:

  • Chữ A (phổ biến)

  • Dạng hộp (tải lớn hơn)

Thông số kỹ thuật:

• Bulong liên kết:

  • M20 – M30

  • Cấp bền: 8.8 – 10.9

• Có bản mã gia cường tại điểm nối

Yêu cầu kỹ thuật:

• Chịu lực lệch tâm tốt

• Không rung khi tải lệch

2.3. Dầm biên và ray chạy trên cao

Đây là phần đường chạy của đầu còn lại của bán cổng trục.

Cấu tạo:

• Gắn cố định vào:

  • Cột nhà xưởng

  • Kết cấu thép

Thông số kỹ thuật:

• Ray sử dụng: P18 – P24

• Sai số lắp đặt: ≤ ±2 mm

• Độ thẳng ray: ≤ 1/1000 chiều dài

=> Nếu lắp đặt sai:

• Gây rung lắc

• Mòn bánh xe nhanh

2.4. Hệ thống nâng hạ (Palang)

Đây là trái tim của thiết bị nâng hạ.

Loại palang sử dụng:

• Palang cáp điện

• Palang xích điện

Thông số kỹ thuật:

• Tải trọng: 0.5 – 10 tấn

• Tốc độ nâng: 3 – 8 m/phút

• Chiều cao nâng: 3 – 12 m

=> Đặc điểm:

• Treo dưới dầm → tiết kiệm chiều cao nâng

• Dễ bảo trì

2.5. Cơ cấu di chuyển

Bao gồm:

• Di chuyển cầu trục

• Di chuyển palang

Thông số:

• Tốc độ di chuyển:

  • 10 – 30 m/phút

• Motor giảm tốc tiêu chuẩn

=> Khuyến nghị:

• Sử dụng biến tần để:

  • Khởi động mềm

  • Giảm rung

2.6. Hệ thống điện và điều khiển

Thành phần:

• Tủ điện

• Biến tần

• Rơ le bảo vệ

• Điều khiển:

  • Tay bấm

  • Remote

Tính năng an toàn:

• Giới hạn hành trình

• Chống quá tải

• Phanh điện từ

3. Vì sao bán cổng trục dầm đơn giúp tiết kiệm chi phí?

3.1. Giảm chi phí kết cấu thép

So với dầm đôi, dầm đơn có:

• Khối lượng nhẹ hơn

• Ít vật liệu hơn

=> Giúp giảm:

• 15–30% chi phí kết cấu

3.2. Giảm chi phí thiết bị

• Motor công suất nhỏ hơn

• Hệ truyền động đơn giản

=> Tổng chi phí giảm:

• 20–40% so với dầm đôi

3.3. Giảm chi phí lắp đặt

• Thời gian thi công nhanh

• Không cần kết cấu phức tạp

=> Giảm chi phí:

• Nhân công

• Thi công

3.4. Giảm chi phí vận hành lâu dài

• Tiêu thụ điện thấp

• Ít hao mòn cơ khí

=> Phù hợp với:

• Doanh nghiệp cần tối ưu chi phí

3.5. Hiệu quả đầu tư

=> Với mức đầu tư thấp hơn nhưng vẫn đáp ứng nhu cầu:

• Thời gian hoàn vốn nhanh

• Giảm áp lực tài chính ban đầu

4. Hiệu suất thực tế của bán cổng trục dầm đơn có đáp ứng nhu cầu không?

4.1. Khả năng nâng hạ tải trọng

Mặc dù có kết cấu đơn giản hơn, bán cổng trục dầm đơn vẫn đáp ứng tốt nhu cầu nâng hạ trong nhiều ngành sản xuất nếu được lựa chọn đúng thông số.

Giới hạn tải trọng hiệu quả:

• Tối ưu: 0.5 – 10 tấn

• Khuyến nghị vận hành ổn định: ≤ 80% tải định mức

=> Ví dụ:

• Thiết bị 5 tấn → nên vận hành thường xuyên ở mức 3 – 4 tấn để đảm bảo độ bền

Đặc điểm vận hành:

• Phù hợp với:

  • Tải nhẹ đến trung bình

  • Hàng hóa không quá cồng kềnh

• Không phù hợp:

  • Tải nặng liên tục

  • Yêu cầu nâng siêu chính xác

=> VNID – Chúng tôi đánh giá:
Nếu sử dụng đúng tải, thiết bị có thể hoạt động ổn định 8–10 năm.

4.2. Độ ổn định khi vận hành

So với dầm đôi, độ ổn định của dầm đơn thấp hơn nhưng vẫn đảm bảo nếu thiết kế đúng tiêu chuẩn.

Yếu tố ảnh hưởng:

• Độ cứng dầm

• Chất lượng lắp đặt ray

• Đồng bộ hệ truyền động

Thông số kỹ thuật cần đảm bảo:

• Độ võng dầm: ≤ L/600 – L/700

• Sai số ray: ≤ ±2 mm

• Độ lệch bánh xe: ≤ 0.1 mm

=> Khi đạt các tiêu chuẩn trên:

• Thiết bị vận hành êm – ít rung lắc

• Đảm bảo an toàn trong sản xuất

4.3. Hiệu suất làm việc theo chu kỳ

Chế độ làm việc tiêu chuẩn:

• A3: nhẹ

• A4: trung bình

Khả năng vận hành:

• 3 – 6 giờ/ngày

• Chu kỳ nâng hạ vừa phải

=> Không phù hợp cho:

• Nhà máy hoạt động 24/7

• Dây chuyền tải nặng liên tục

Hiệu suất thực tế:

• Đáp ứng 80–90% nhu cầu nâng hạ phổ thông

• Giảm chi phí nhưng vẫn đảm bảo công việc

4.4. So sánh hiệu suất với bán cổng trục dầm đôi

Tiêu chí	Dầm đơn	Dầm đôi
Tải trọng	≤ 10 tấn	10 – 50 tấn
Độ ổn định	Trung bình	Cao
Chi phí	Thấp	Cao
Chu kỳ làm việc	A3 – A4	A5 – A7

=> Kết luận quan trọng:
Bán cổng trục dầm đơn vẫn đảm bảo hiệu suất nếu được lựa chọn đúng nhu cầu – tránh “dùng quá khả năng thiết bị”.

5. Khi nào nên chọn bán cổng trục dầm đơn thay vì dầm đôi?

5.1. Khi tải trọng không quá lớn

• Nhu cầu nâng:

  • ≤ 10 tấn

• Không cần nâng tải siêu nặng

=> Giúp tiết kiệm chi phí đáng kể

5.2. Khi cần tối ưu chi phí đầu tư ban đầu

Chi phí so sánh:

• Dầm đơn:

  • Thấp hơn 20–40%

• Dầm đôi:

  • Chi phí cao hơn nhưng tải lớn hơn

=> Phù hợp với:

• Doanh nghiệp vừa và nhỏ

• Giai đoạn đầu tư ban đầu

5.3. Khi không gian nhà xưởng hạn chế

• Không cần kết cấu lớn

• Dễ lắp đặt trong không gian nhỏ

=> Ưu điểm:

• Linh hoạt

• Tận dụng mặt bằng tốt

5.4. Khi tần suất sử dụng không quá cao

• Không vận hành liên tục

• Không yêu cầu công suất lớn

=> Ví dụ phù hợp:

• Xưởng cơ khí nhỏ

• Kho vật tư

5.5. Những trường hợp KHÔNG nên sử dụng

=> Quý khách cần cân nhắc nếu:

• Tải trọng > 10–15 tấn

• Làm việc liên tục cường độ cao

• Yêu cầu độ chính xác cực cao

=> Trong các trường hợp này:
Nên lựa chọn bán cổng trục dầm đôi để đảm bảo hiệu suất và độ bền lâu dài

6. Giải pháp tối ưu từ VNID & gợi ý lựa chọn cho doanh nghiệp

6.1. VNID tư vấn lựa chọn theo nhu cầu thực tế

VNID – Chúng tôi không chỉ cung cấp thiết bị, mà cung cấp giải pháp tối ưu.

Quy trình tư vấn:

• Khảo sát mặt bằng

• Phân tích:

  • Tải trọng

  • Tần suất sử dụng

  • Ngành nghề

=> Mục tiêu:

• Chọn đúng thiết bị – không dư – không thiếu

6.2. Thiết kế tối ưu chi phí – vẫn đảm bảo hiệu suất

Nguyên tắc thiết kế của VNID:

• Không “over-spec” → tránh lãng phí

• Không “under-spec” → tránh nhanh hỏng

Tối ưu kỹ thuật:

• Lựa chọn dầm phù hợp

• Tính toán tải chính xác

• Tối ưu hệ truyền động

=> Đảm bảo:

• Hiệu suất ổn định

• Chi phí hợp lý

6.3. Cam kết chất lượng từ VNID

• Thiết kế theo FEM / ISO / TCVN

• Kiểm tra tải:

  • 125% tải định mức

• Hồ sơ kỹ thuật đầy đủ

Dịch vụ đi kèm:

• Lắp đặt chuyên nghiệp

• Bảo hành dài hạn

• Bảo trì định kỳ

6.4. Lợi ích khi lựa chọn đúng giải pháp

=> Khi lựa chọn đúng bán cổng trục dầm đơn, Quý khách sẽ:

• Tiết kiệm chi phí đầu tư ban đầu

• Vận hành ổn định trong nhiều năm

• Giảm chi phí sửa chữa

• Tối ưu hiệu suất sản xuất

6.5. VNID – Giải pháp nâng hạ hiệu quả

=> Nếu Quý khách đang tìm giải pháp bán cổng trục dầm đơn phù hợp, hãy liên hệ ngay với VNID – Chúng tôi để được:

• Tư vấn miễn phí theo nhu cầu thực tế

• Đề xuất cấu hình tối ưu chi phí – hiệu suất

• Báo giá nhanh – minh bạch – chính xác
