Trang chủ Sản phẩm Cong Truc Bán cổng trục dầm đơn 10 tấn

Bán cổng trục dầm đơn 10 tấn
Xem ảnh lớn


Bán cổng trục dầm đơn 10 tấn

Thương hiệu VNID
Mã hiệu BCTMD-10
Tải trọng nâng 10 tấn
Chiều cao nâng 6M,12M
Khẩu độ dầm 5M, 10M
Tốc độ nâng 3,7M
Tốc độ di chuyển ngang 20m/min
Tốc độ di chuyển cổng trục 10-20m/min
Chế độ làm việc ISO M5
Tình trạng thiết bị mới 100% nhập khẩu chính hãng
Hệ cổng trục dầm đơn bao gồm 1 bộ bán cổng trục theo bản vẽ thiết kế
Bảo hành 12 tháng kể từ ngày nghiệm thu, kiểm định hoàn tất.
Yêu cầu báo giá   |   Tải Catalog   |   In trang


Thông tin chi tiết Bán cổng trục dầm đơn 10 tấn

Hãy cùng VNID giúp bạn tìm hiểu về sản phẩm bán cổng trục dầm đơn 10 tấn

1.1 Trước tiên chúng ta tìm hiểu bán cổng trục dầm đơn là gì?

   1.1.1 Khái niệm chung về bán cổng trục dầm đơn

  • Bán cổng trục cũng tương tự như cổng trục cũng là một loại công tác dùng để thay đổi vị trí của đối tượng công tác nhờ vào các thiết bị mang vật trục tiếp như móc treo hoặc thiết bị mang vật khác như gầu ngoạm, nam châm điện.
  • Bán cổng trục dầm đơn 10 tấn  được sử dụng rộng rãi trong các nghành công nghiệp nặng, sản xuất, chế tạo, trong các nhà xưởng, nhà kho
  • Ưu điểm: Bán cổng trục dầm đơn làm việc được cả ở ngoài trời và trong nhà xưởng, mặt bằng làm việc cũng rộng hơn so với cổng trục, vì cấu tạo đơn giản nên dễ dàng tháo lắp kiểm tra, bảo trì, bảo dưỡng và thay thế.
  • Nhược điểm: Chiều cao nâng hạ phụ thuộc vào kết cấu nhà xưởng

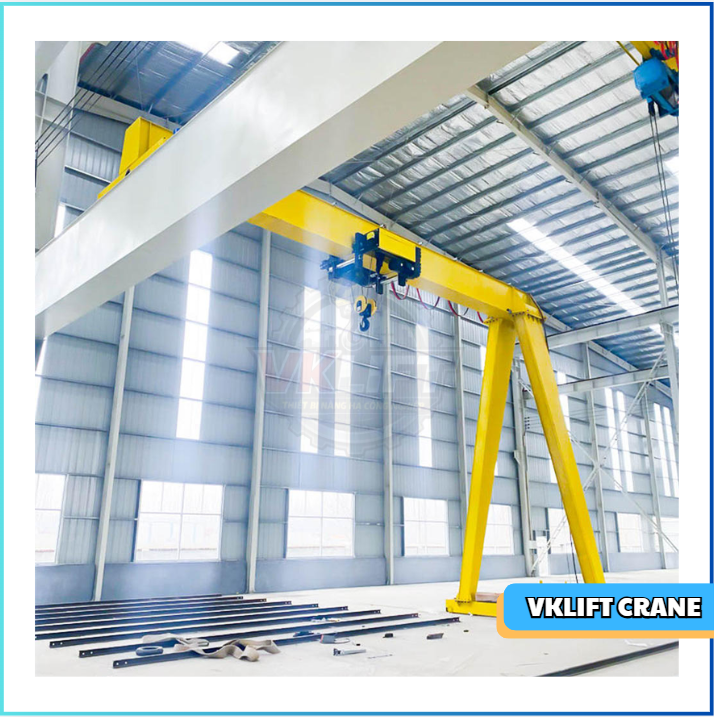

Hình ảnh bán cổng trục dầm đơn 10 tấn

   1.1.2 Phân loại về bán cổng trục

  • Về bán cổng trục thì chỉ có 2 loại đó là bán cổng trục dầm đơn hoặc bán cổng trục dầm đôi và có công xôn đầu.



Hình ảnh bán cổng trục dầm đôi

Hình ảnh bán cổng trục dầm đơn

   1.1.3 Cấu tạo của bán cổng trục dầm đơn 10 tấn

  • Cấu tạo của bán cổng trục dầm đơn 10 tấn bao gồm: 1 hệ kết cấu thép bán cổng trục 10 tấn, 1 palang có tải trọng nâng 10 tấn, 1 hệ thống điện điều khiển bán cổng trục

      1.1.3.1 Palang di chuyển của bán cổng trục dầm đơn 10 tấn

  • Palang điện của bán cổng trục dầm đôi 10 tấn được VNID nhập khẩu từ các hãng như Kukdong, WKTO, Balkansko-Echo, Henan TX crane các thương hiệu trên đều là các thương hiệu nổi tiếng trên thế giới về ngành thiết bị nâng chuyển.

HÌnh ảnh palang cáp điên Balkansko-Echo

      1.1.3.2 Hệ thống điện điều khiển của bán cổng trục dầm đơn 10 tấn

  • Hệ điện điều khiển bán cổng trục dầm đơn bao gồm: 1 hệ điện ngang kiểu sâu đo để cung cấp điện cho palang nâng chuyển, một hệ điện dọc cung cấp điện cho toàn bộ hệ bán cổng trục dầm đơn đặc biệt với bán cổng trục thì hệ điện dọc tùy theo làm việc trong nhà hay ngoài trời để chọn hệ điện dọc là rulo hoặc ray cáp 3 pha cuối củng là 1 tủ điện điều khiển và tay bấm điều khiển
  • Hệ điện ngang của bán cổng trục gồm: Hệ máng trượt C, con lăn treo cáp và cáp dẹt

Hình ảnh máng C trong hệ điện ngang

Hình ảnh cáp dẹt trong hệ điện ngang

Hình ảnh hệ điện ngang của bán cổng trục dầm đơn 10 tấn

  • Hệ điện rọc của bán cổng trụ

Hình ảnh rulo cuốn cáp kiểu động cơ

  • Tủ điện bán cổng trục

Hình ảnh tủ điện bán cổng trục dầm đơn 10 tấn

  • Tay bấm điều khiển của bán cổng trục

Hình ảnh tay bấm điều khiển XAC-MIT

      1.1.3.3 Kết cấu thép của bán cổng trục dầm đơn 10 tấn

  • Dầm chính: với bán cổng trục dầm đơn thì chỉ có một dầm chính được chế tạo từ thép hình hoặc là thép tổ hợp từ các tấm thép được liên kết hàn cứng cáp với nhau. Dầm chính của bán cổng trục là nơi palang nâng hạ bám vào cánh dưới của dầm để di chuyển, chịu toàn bộ tải trọng vật nâng và tải trọng của palang vì vậy cần tính toán cho dầm chính đủ bền tuân thủ theo tiêu chuẩn 4244-2005 TCVN.

Hình ảnh dầm chính

  • Chân cổng: về phần chân cổng thì cũng giống như chân của cổng trục bình thường được thiết kế với kết cấu dầm hộp hoặc dạng giàn, dạng ống. Với những kiểu bán cổng trục nhỏ thì có thể dùng thép I. Được gác trên 1 dầm di chuyển và di chuyển trên ray

Hình ảnh chân bán cổng trục

  • Dầm biên: phần này cũng giống như dầm biên của cầu trục thường được chế tạo từ dầm hộp và được lắp cụm bánh xe di chuyển.

Hình ảnh công nhân đang tổ hợp dầm chân cổng

1.2 Một số chú ý khi sử dụng bán cổng trục dầm đơn 10 tấn an toàn và bền lâu đạt được hiệu quả tối ưu nhất.

   1.2.1 Các thao tác an toàn lao động khi dùng bán cổng trục dầm đơn 10 tấn

  • Luôn đảm  nguồn điện đủ công suất hoạt động của cổng trục.
  • Không sử dụng cầu trục khi có người ở trong phạm vi làm việc của cổng trục.
  • Không được đứng gần vật nâng và tránh đứng phía dưới dầm chính.
  • Thao tác chuẩn xác dứt khoát, không được phép sử dụng khi chưa được đào tạo, nắm được nguyên tắc làm việc của cổng trục.
  • Nếu xảy ra sự cố nào thì không được tự ý sửa chữa tháo lắp, cần gọi cho đơn vị cung cấp để được hướng dẫn và khắc phục sự cố.

    1.2.2 Các lưu ý sử dụng bán cổng trục dầm đơn 10 tấn được lâu dài đạt hiệu quả cao.

  • Không nâng vật nâng quá tải trọng cho phép của cổng trục
  • Không được tự ý sửa chữa thay thế điều chỉnh thiết bị mà chưa được nhà cung cấp cho phép
  • Bảo dưỡng định kỳ đầy đủ cho cổng trục
  • Bồi dưỡng, nâng cao kiến thức vận hành điều khiển cổng trục cho người dùng

1.3 Các quy trình thiết kế và sản xuất bán cổng trục dầm đơn 10 tấn của VNID

   1.3.1 Tóm tắt quy trình thiết kế bán cổng trục dầm đơn 10 tấn của VNID

  • Khi khách hàng đặt bán cổng trục dầm đơn 10 tấn của VNID thì chỉ cần cung cấp những thông số cơ bản, yêu cầu của khách hàng về bán cổng trục dầm đơn 10 tấn tấn thì ngay lập tức các kỹ sư của VNID sẽ lập tức thực hiện thiết kế theo yêu cầu của khách hàng.
  • Khi khách chưa chắc chắn hoặc chưa nắm được các thông số cơ bản thì các kỹ sư của VNID sẽ đến trực tiếp hiện trường để khảo sát lấy số liệu và tư vấn cho khách hàng.
  • Sau khi đã có số liệu và yêu cầu chi tiết của khách hàng thì các kỹ sư của VNID sẽ bắt đầu công việc thiết kế.
  • Trước tiên sẽ tính toán đến kết cấu thép của bán cổng trục dầm đơn 10 tấn tấn bằng các phần mềm chuyên dụng của nội bộ và phần mềm Sap2000, sau đó khi đã tính toán xong kết cấu thép đã đủ bền các kỹ sư bắt đầu tiến hành vẽ  thiết kế và bóc tách gia công bán cổng trục dầm đơn 10 tấn Tiếp theo sau khi đã xong phần kết cấu thép của bán cổng trục dầm đơn 10 tấn thì các kỹ sư của VNID tiến hành tính toán các cơ cấu nâng và cơ cấu di chuyển cho bán cổng trục dầm đơn 10 tấn. Như vậy về cơ bản thì đã thiết kế xong bán cổng trục dầm đơn 10 tấn.

Hình bán cổng trục 10 tấn được lắp cạnh nhà máy

   1.3.2 Tóm tắt quy trình sản xuất bán cổng trục dầm đơn 10 tấn của VNID

  • Sau khi đã thiết kế xong thì chuyển sang công đoạn sản xuất gia công.
  • Đội ngũ sản xuất sẽ tiến hành cắt phôi thép để tổ hợp kết cấu thép, vật liệu thường được sử dụng của VNID là các loại thép SS400, Q235 và Q345 các loại thép này luôn được nhà tiêu dùng tin tưởng sử dụng với cường độ chịu bền cao và ổn định.
  • Sau khi cắt phôi xong tiếp tục với việc gia công và tổ hợp hàn dầm chính và dầm biên theo bản vẽ thiết kế.
  • Tiếp đến là công đoạn làm sạch cách bề mặt kết cấu thép để tiến hành sơn chống rỉ
  • Còn về các thiết bị sẽ được lắp đặt và tiến hành cho chạy thử trước ở xưởng sản xuất khi tất cả các thiết bị đã hoạt động tốt thì công nhân ở xưởng sẽ lại tháo ra đóng thùng cẩn thận để vận chuyển cho khách hàng.

1.4 VNID là đơn vị chế tạo bán cổng trục dầm đơn 10 tấn

  • VNID là công ty chuyên tư vấn, thiết kế và chế tạo các loại cầu trục, cổng trục, cần trục, xe con cầu, cổng trục với đội ngũ kỹ sư dày dặn kinh nghiệm. Với giá thành rẻ nhất và chất  lượng sản phẩm cao nhất.
  • VNID có một xưởng sản xuất ở ngay Đông Anh - Hà Nội, vì vậy luôn kiểm soát được chất lượng của sản phẩm tạo niềm tin tuyệt đối với khách hàng
  • Ngoài ra VNID là đơn vị phân phối các loại palang, máy vít, xe con đồng bộ, phanh thủy lực, động cơ điện 3 pha, động cơ liền hộp giảm tốc, rulo, phụ kiện cho cầu trục và cổng trục chính hãng với giá thành hợp lý nhất và chất lượng luôn tốt nhất.
  • Khách hàng của chúng tôi luôn luôn hài lòng với dịch vụ và sản phẩm của VNID
  • Hãy liên hệ với chúng tôi để được tư vấn, giải đáp thắc mắc của quý khách đưa ra phương pháp hiệu quả nhất

Bạn đang xem sản phẩm Bán cổng trục dầm đơn 10 tấn
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
