Tại sao cùng một kích thước nhưng báo giá rulo cuốn cáp điện lại chênh lệch nhau cả chục triệu đồng?
Trong quá trình tư vấn giải pháp cấp nguồn cho hệ thống cầu trục, cổng trục hay xe chuyển hàng (transfer car) cho các nhà máy, tôi nhận được rất nhiều cuộc gọi từ các kỹ sư cơ điện và bộ phận mua hàng với cùng một thắc mắc: “Tại sao cùng một chiều dài hành trình hành trình như nhau, nhưng báo giá rulo cuốn cáp điện giữa các đơn vị, hoặc giữa các phương án lại chênh lệch nhau lớn đến như vậy?”
Nhìn bề ngoài, các bộ reel cáp điện có vẻ giống nhau về mặt cơ học: đều là một chiếc tang cuốn bằng thép quấn những sợi cáp đồng. Tuy nhiên, rulo cuốn cáp điện là một thiết bị chuyển động liên tục, chịu tải điện và tải cơ học đồng thời trong những môi trường cực kỳ khắc nghiệt. Giá thành của một bộ rulo không đơn thuần tính bằng cân nặng hay kích thước, mà nó được quyết định bởi "cấu hình kỹ thuật ẩn" bên trong và điều kiện biên khi vận hành.
1.Bản chất của sự chênh lệch giá giữa các hệ thống rulo cuốn cáp điện là gì?

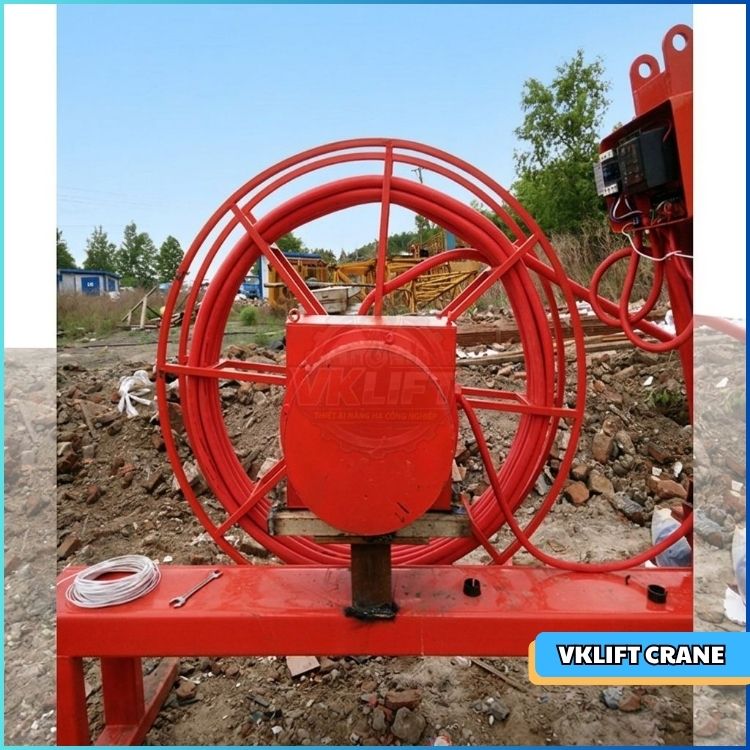

Rulo cuốn cáp điện công nghiệp – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc
Để hiểu tại sao có những bộ rulo chỉ vài triệu đồng, nhưng có những hệ thống lên tới hàng trăm triệu, chúng ta cần bóc tách từ bài toán vận hành thực tế trong ngành nâng hạ.
1.1. Sự khác biệt giữa bài toán chịu tải cơ học và tần suất làm việc
Nhiều đơn vị khi mua hàng thường chỉ quan tâm đến việc rulo có cuốn được hết đoạn cáp đó hay không. Nhưng ở góc độ kỹ thuật, chúng tôi phải tính đến chu kỳ hoạt động (Duty Cycle) của thiết bị.
-
Một bộ rulo phục vụ cho cổng trục bốc dỡ container tại cảng biển làm việc liên tục 24/7 đòi hỏi cấu trúc chịu mỏi của vật liệu hoàn toàn khác với một bộ rulo dùng cho con xe transfer car chỉ chạy vài bận mỗi ngày trong xưởng cơ khí nhẹ.
-
Bản chất của sự chênh lệch giá nằm ở việc tính toán độ bền mỏi của hệ thống lò xo hoặc hệ thống hộp số truyền động để đảm bảo rulo không bị "bảo dưỡng đột xuất" làm dừng cả dây chuyền sản xuất.
[Internal link: Bài viết về tần suất bảo trì bảo dưỡng rulo cuốn cáp điện định kỳ]
1.2. Rủi ro từ những bộ rulo giá rẻ nhìn “giống hệt” hàng cao cấp
Hiện nay trên thị trường có hiện tượng "nhìn form chọn giá". Hai bộ rulo đặt cạnh nhau, cùng đường kính tang quấn, cùng màu sơn, nhưng bộ bên trong sử dụng lò xo thép đặc chủng nhập khẩu có tuổi thọ lên tới 100.000 lần co rụt, còn bộ giá rẻ sử dụng lò xo thép cán nguội thông thường chỉ chạy vài tháng là bị nhão, mất lực đàn hồi, dẫn đến hiện tượng trùng cáp, đứt cáp hoặc cuốn không hết cáp. Chi phí chênh lệch nằm ở chất lượng luyện kim và độ chính xác khi chế tạo - những thứ không thể nhìn thấy bằng mắt thường khi thiết bị còn nằm trong kho.
Đề xuất: Các lỗi thường gặp ở rulo cuốn cáp điện và cách khắc phục
2. Các thông số kỹ thuật cốt lõi định hình nên chi phí của một bộ reel cáp
Khi gửi yêu cầu báo giá rulo cuốn cáp điện, các thông số bạn cung cấp sẽ trực tiếp can thiệp vào biểu đồ giá của thiết bị. Dưới đây là những thông số "đắt giá" nhất:
VNID – Rulo cáp điện chất lượng – tăng hiệu suất vận hành cho doanh nghiệp
2.1. Phương thức truyền động: Lò xo, Torque Motor hay Motorized Reel?
Đây là yếu tố phân tầng giá mạnh mẽ nhất trong hệ thống rulo:
-
Rulo cuốn cáp kiểu lò xo (Spring Cable Reel): Hoạt động dựa trên lực đàn hồi cơ học. Thường có giá thành hợp lý nhất, phù hợp cho chiều dài cáp ngắn (thường dưới 50m) và tiết diện cáp nhỏ.
-
Rulo cuốn cáp sử dụng động cơ mô-men quay vòng (Torque Motor Reel): Khi chiều dài cáp lớn hoặc cáp nặng, lò xo không đủ lực để cuốn. Lúc này bắt buộc phải dùng Torque Motor để duy trì lực căng cáp ổn định mà không làm đứt cáp khi thiết bị thay đổi vận tốc. Dòng này có giá thành cao hơn đáng kể do cấu tạo motor đặc chủng có khả năng chịu om dòng liên tục.
-
Rulo cuốn cáp điều khiển biến tần (Motorized Reel): Sử dụng động cơ điện tiêu chuẩn kết hợp biến tần để đồng bộ tốc độ với cơ cấu di chuyển của cầu trục. Hệ thống này đắt nhất vì đòi hỏi cả một tủ điện điều khiển thông minh đi kèm nhưng lại là giải pháp tối ưu cho các hành trình siêu dài và tốc độ cao.
Đề xuất: Bài viết chuyên sâu về ứng dụng của torque motor trong hệ thống nâng hạ
2.2. Chiều dài hành trình, tiết diện và số lõi của cáp điện
Nhiều khách hàng ngạc nhiên khi thấy chiều dài cáp tăng gấp đôi nhưng giá bộ rulo lại tăng gấp 3, gấp 4 lần. Lý do là vì:
-
Tải trọng cáp: Khi cáp dài và nặng (ví dụ cáp 4 \times 16mm^2 hoặc 3 \times 35mm^2 + 1 \times 16mm^2), lực kéo cần thiết để cuộn cáp tăng theo cấp số nhân. Tang cuốn phải làm to hơn, dày hơn, hệ thống lò xo hoặc motor phải tăng size để thắng được trọng lực của đoạn cáp treo treo lơ lửng.
-
Kích thước tang quấn: Cáp càng to thì bán kính uốn cong tối thiểu (Minimum Bending Radius) càng lớn. Nếu quấn vào tang có đường kính quá nhỏ, cáp sẽ bị gãy lõi đồng bên trong chỉ sau một thời gian ngắn. Do đó, tiết diện cáp lớn bắt buộc kỹ sư phải thiết kế tang cuốn khổng lồ, làm tăng chi phí vật liệu và vận chuyển.
Đề xuất: Hướng dẫn tính toán chiều dài cáp và lựa chọn đường kính tang rulo phù hợp
2.3. Cổ góp điện (Slip Ring Assembly) – Trái tim dẫn điện quyết định giá trị
Bộ cổ góp điện là nơi chuyển tiếp dòng điện từ phần quay (tang cuốn) sang phần cố định (chân đế rulo). Giá của bộ slip ring phụ thuộc vào:
-
Dòng điện định mức (Amperage): Cấp nguồn cho motor chân chạy 5.5kW sẽ có giá khác hoàn toàn với cấp nguồn cho một con cầu trục dầm đôi nặng 50 tấn cần dòng điện lên tới vài trăm Ampe. Dòng điện lớn đòi hỏi chổi than và vòng tiếp điểm bằng đồng đòi hỏi độ tinh khiết cao, diện tích tiếp xúc lớn để tránh sinh nhiệt, đánh lửa gây cháy nổ.
-
Số cực (Poles/Rings): Cấp nguồn động lực thông thường chỉ cần 3 pha + 1 tiếp địa (4 cực). Nhưng nếu tích hợp thêm dây tín hiệu điều khiển, dây cáp quang để truyền tín hiệu camera, cảm biến về trung tâm, số cực có thể lên tới 12, 24 hoặc 36 cực. Càng nhiều cực, bộ cổ góp càng dài, đòi hỏi độ chính xác gia công cơ khí càng cao, kéo theo giá thành tăng mạnh.
Đề xuất: Cấu tạo và tầm quan trọng của slip ring trong rulo cuốn cáp
2.4. Tốc độ cuốn nhả cáp và gia tốc của thiết bị di chuyển
Một con cổng trục chạy với tốc độ hành trình 20m/phút chỉ cần một bộ rulo lò xo tiêu chuẩn. Nhưng nếu hệ thống chạy với tốc độ 40 - 60m/phút (như các hệ thống monorail tốc độ cao hoặc gantry crane nhà máy thép), rulo thông thường sẽ không nhả cáp kịp, dẫn đến đứt cáp ngay lập tức. Để đáp ứng tốc độ và gia tốc lớn, hệ thống rulo phải được tích hợp hộp giảm tốc chuyên dụng, ly hợp chống quay ngược và hệ thống dẫn hướng cáp (Cable Guide) động học. Đây chính là những module khiến chi phí cấu hình đẩy lên cao.
[Tốc độ/Tải trọng tăng] ➔ [Lực quán tính tăng] ➔ [Đòi hỏi Hộp số/Ly hợp chuyên dụng] ➔ [Giá thành tăng]
3. Môi trường vận hành và độ bền công nghiệp: Yếu tố vô hình đẩy chi phí đầu tư
Rulo cuốn cáp điện trên hệ thống cổng trục dầm đôi - VNID
Đừng bao giờ lấy một bộ rulo thiết kế cho nhà xưởng thông thường để đem ra lắp cho một con cổng trục chạy ở bãi ngoài trời hoặc trong nhà máy luyện kim. Môi trường chính là "kẻ sát thủ" bào mòn thiết bị nhanh nhất và cũng là yếu tố đẩy giá thành lên cao.
3.1. Cấp bảo vệ IP và vật liệu chế tạo tang cuốn
-
Môi trường trong nhà xưởng sạch: Chỉ cần vỏ thép sơn tĩnh điện tiêu chuẩn, cấp bảo vệ IP54 cho hộp cổ góp.
-
Môi trường ngoài trời, cảng biển hoặc nhà máy hóa chất: Tang cuốn bắt buộc phải được mạ kẽm nhúng nóng hoặc chế tạo hoàn toàn bằng inox 304/316 để chống ăn mòn muối biển, rỉ sét. Hộp bảo vệ cổ góp điện phải đạt tiêu chuẩn IP65/IP66 chống nước mưa xâm nhập tuyệt đối. Chi phí cho vật liệu inox và gioăng phớt chịu hóa chất luôn cao hơn thép thường rất nhiều lần.
Đề xuất: Lựa chọn rulo cuốn cáp cho môi trường vận hành đặc biệt: Biển, hóa chất, nhiệt độ cao
3.2. Môi trường nhiệt độ cao và nhiều bụi mịn (Nhà máy thép, xi măng)
Tại các vị trí múc xỉ than hoặc khu vực lò đúc của nhà máy thép, nhiệt độ bức xạ có thể lên tới hàng trăm độ C kèm theo bụi sắt bám dày dày đặc.
-
Cáp điện đi kèm rulo phải là loại cáp bọc cao su silicone chịu nhiệt hoặc cáp PUR đặc chủng chống cắt, chống cháy.
-
Chổi than trong bộ slip ring phải là loại chịu nhiệt, không bị chảy hay biến dạng khi om nhiệt.
Một mét cáp chịu nhiệt chuyên dụng có thể đắt gấp 5 lần cáp cao su thông thường, và đó là lý do vì sao tổng tổng mức đầu tư cho hệ thống rulo nhà máy thép luôn ở một đẳng cấp khác.
4. Bí quyết tối ưu chi phí đầu tư reel cáp mà vẫn đảm bảo “chuẩn kỹ thuật”
Là kỹ sư, tôi luôn hướng khách hàng đến việc "mua đúng hiệu năng, không mua thừa cấu hình" để tối ưu hóa dòng tiền đầu tư. Dưới đây là các giải pháp thực tế:
|
Phương án thiết kế |
Ưu điểm chi phí |
Lưu ý kỹ thuật |
|---|---|---|
|
Đặt rulo ở vị trí giữa hành trình (Center Feed) |
Giảm được 50% chiều dài cáp trên rulo và giảm size tang cuốn, tiết kiệm rất nhiều chi phí. |
Cần làm rulo có khả năng quay được cả 2 hướng và có con lăn dẫn hướng cáp ở điểm chuyển tiếp. |
|
Đặt rulo ở đầu hành trình (End Feed) |
Thiết kế hệ thống đơn giản, dễ lắp đặt và bảo dưỡng ở một góc cố định. |
Cáp dài gấp đôi, rulo phải chịu tải cơ học lớn hơn, giá bộ rulo sẽ cao hơn. |
4.1. Chọn đúng điểm cấp nguồn (Feed Point) để giảm chiều dài cáp
Thay vì cấp nguồn từ đầu đường chạy (End Feed), nếu mặt bằng nhà xưởng cho phép, bạn hãy thiết kế điểm cấp nguồn ở giữa hành trình (Center Feed). Ví dụ, hành trình chạy dài 100m, nếu cấp nguồn ở giữa thì rulo chỉ cần cuốn nhả 50m cáp về mỗi bên. Việc này giúp giảm ngay một nửa chiều dài cáp, đồng thời hạ size bộ rulo từ dòng chạy motor xuống dòng chạy lò xo cơ học, tiết kiệm hàng chục đến hàng trăm triệu đồng cho hệ thống lớn.
4.2. Tránh sai lầm "Ham rẻ trước mắt, bù tiền bảo dưỡng sau này"
Nhiều chủ đầu tư khi duyệt mua thường gạt phắt phương án tư vấn rulo motor của kỹ sư để chọn rulo lò xo giá rẻ nhằm cắt giảm chi phí ban đầu. Kết quả là sau 3-6 tháng vận hành, lò xo bị quá tải dẫn đến đứt gãy liên tục, mỗi lần dừng cầu trục để thay lò xo hay nối lại cáp thì thiệt hại do dừng sản xuất lớn gấp nhiều lần số tiền chênh lệch lúc mua ban đầu. Tối ưu chi phí là chọn cấu hình có TCO (Tổng chi phí sở hữu - Total Cost of Ownership) thấp nhất trong vòng 5 năm, chứ không phải giá mua rẻ nhất tại thời điểm hiện tại.
Đề xuất: Phân tích hệ thống cấp nguồn cầu trục: Nên chọn rulo hay hệ ray điện an toàn?
5. Giải pháp rulo cuốn cáp điện thiết kế tối ưu theo ứng dụng tại VNID
VNID - Cung cấp giá trị dài hạn - Gia tăng hiệu quả đầu từ
Tóm lại, không có một barem giá cố định cho rulo cuốn cáp điện công nghiệp. Báo giá chính xác và tối ưu nhất chỉ được đưa ra sau khi bài toán công nghệ của bạn được bóc tách và tính toán kỹ lưỡng bởi những kỹ sư có chuyên môn. Việc chọn một bộ reel giá rẻ nhưng không phù hợp với chu kỳ làm việc hay điều kiện môi trường sẽ là một khoản đầu tư lãng phí và tiềm ẩn nguy cơ mất an toàn lao động rất cao.
Tại sao các nhà máy lớn tin tưởng lựa chọn giải pháp rulo cuốn cáp tại VNID?
Tại VNID, chúng tôi không bán những bộ rulo có sẵn một cách rập khuôn. Chúng tôi mang đến giải pháp cấp nguồn đồng bộ và tối ưu chi phí cho từng khách hàng:
-
Tư vấn và thiết kế cá nhân hóa: Đội ngũ kỹ sư giàu kinh nghiệm của VNID sẽ trực tiếp khảo sát mặt bằng, tính toán chính xác tải trọng, hành trình, tốc độ và môi trường vận hành của cầu trục/cổng trục để đưa ra cấu hình rulo phù hợp nhất (từ hệ rulo lò xo gọn nhẹ đến hệ thống rulo motor đồng bộ biến tần phức tạp).
-
Cam kết linh kiện chất lượng cao: Toàn bộ hệ thống lò xo đặc chủng, slip ring (cổ góp điện) và thiết bị truyền động đều được VNID lựa chọn nghiêm ngặt từ các thương hiệu uy tín, đảm bảo độ bền mỏi vượt trội và khả năng truyền dẫn tín hiệu, dòng điện ổn định 24/7.
-
Tối ưu hóa chi phí đầu tư: Bằng các giải pháp kỹ thuật thông minh như tối ưu vị trí cấp nguồn, tính toán chuẩn xác mô-men, VNID giúp doanh nghiệp của bạn tiết kiệm tối đa chi phí vật tư cáp và thiết bị mà vẫn đảm bảo hệ thống vận hành an toàn, bền bỉ.
-
Dịch vụ kỹ thuật trọn gói: VNID cung cấp trọn gói từ khâu thiết kế, chế tạo tang cuốn, cung cấp phụ kiện nâng hạ công nghiệp cho đến dịch vụ lắp đặt, hiệu chỉnh và bảo trì định kỳ trên toàn quốc.
