Bật Mí 4 Thông Số "Vàng" Khi Chọn Rulo Cuốn Cáp Điện – Kinh Nghiệm Từ Kỹ Sư Thiết Bị Nâng Hạ

Chào các bạn, tôi là một kỹ sư có hơn 10 năm kinh nghiệm trong lĩnh vực thiết kế và lắp đặt thiết bị nâng hạ công nghiệp, từ những bộ cầu trục dầm đôi vài chục tấn trong nhà máy thép, cho đến các hệ thống cổng trục bãi cảng và xe gòong vận chuyển (transfer cart) chạy liên tục 24/7.

Trong quá trình đi "chữa cháy" cho nhiều nhà xưởng, tôi nhận thấy có đến 70% sự cố gián đoạn sản xuất liên quan đến hệ thống cấp điện di động, mà cụ thể là rulo cuốn cáp điện (cable reel). Nhiều đơn vị khi mua chỉ báo chung chung: "Bán cho tôi rulo cuốn được 50 mét cáp". Kết quả là gì? Cáp bị căng đứt, rulo quay không kịp gây rối cáp, hoặc motor rulo nóng rực rồi cháy sau vài tháng sử dụng.

Rulo cuốn cáp điện không đơn thuần là một cái tang quấn chỉ. Nó là một hệ thống cơ - điện động lực học đòi hỏi sự đồng bộ chính xác. Bài viết này tôi sẽ phân tích sâu dưới góc nhìn kỹ thuật thực tế về 4 thông số cốt lõi: Torque, Tension, Drum Size, và Current, giúp các bạn chọn đúng thiết bị ngay từ đầu, tiết kiệm hàng trăm triệu chi phí sửa chữa.

1. Bản chất của Rulo cuốn cáp điện và tầm quan trọng của việc chọn đúng thông số

1.1 Rulo cuốn cáp điện là gì và vai trò trong hệ thống?

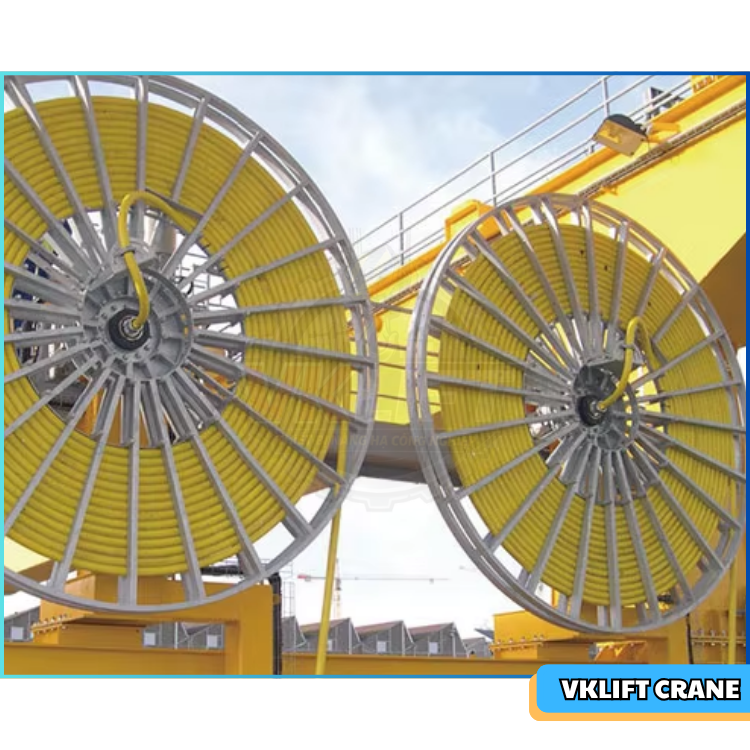

Hình ảnh thiết bị rulo cuốn cáp điện cầu trục - VNID

Rulo cuốn cáp điện là thiết bị cơ khí hoặc cơ điện có chức năng tự động cuốn và nhả dây cáp nguồn/cáp tín hiệu khi các thiết bị di động (như cầu trục, cổng trục, xe gòong) di chuyển tịnh tiến. Nó đảm bảo dây cáp luôn được thu gọn gàng, không bị trùng, vướng vào chướng ngại vật hoặc bị bánh xe chèn qua.

1.2 Tại sao chọn sai thông số kỹ thuật lại là "thảm họa" vận hành?

Khi thiết bị di chuyển, chiều dài cáp thay đổi liên tục. Nếu các thông số lực quấn, lực căng và kích thước không tính toán kỹ, hệ thống sẽ gánh chịu hậu quả ngay lập tức. Để các bạn dễ hình dung, tôi đã tổng hợp bảng so sánh thực tế dưới đây:

Yếu tố vận hành	Hệ thống tính toán ĐÚNG thông số	Hệ thống chọn SAI thông số
Tuổi thọ cáp điện	Sử dụng 5 - 7 năm không biến dạng.	Rạn nứt vỏ, đứt lõi đồng sau 3 - 6 tháng.
Độ ổn định của rulo	Chạy êm, cuốn nhả đều theo tốc độ xe.	Motor quá tải, kẹt cơ khí, rối cáp thành búi.
An toàn điện	Cáp không bị quá nhiệt, cổ góp tiếp điện tốt.	Cháy chổi than, phóng điện, nổ cáp do phát nhiệt.

Tìm kiếm: Rulo Cuốn Cáp Điện Nhập Khẩu Hay Gia Công Trong Nước: Nên Chọn Loại Nào



2. Torque (Mô-men xoắn) và Tension (Lực căng) – Hai mặt của một bài toán động lực học

Đây là hai thông số quyết định rulo của bạn có "gánh" nổi sợi cáp trong mọi điều kiện thời tiết và tốc độ hay không.

2.1 Torque (Mô-men xoắn) ảnh hưởng thế nào đến lực cuốn?

Rulo cuốn cáp điện kiểu động cơ - VNID



Mô-men xoắn là năng lượng quay do lò xo (spring) hoặc motor (torque motor/motorized) tạo ra để thắng được trọng lượng của cáp và lực ma sát.

• Khi cáp nhả ra hết cỡ: Trọng lượng sợi cáp treo trên không trung hoặc kéo lê dưới đất là lớn nhất, yêu cầu Torque của rulo phải đạt giá trị cực đại để có thể kéo cáp về.

• Mối liên hệ kỹ thuật: Mô-men xoắn T phải tỷ lệ thuận với trọng lượng một mét cáp (q), chiều dài cáp (L), và bán kính ngoài cùng của rulo khi quấn đầy (R). Công thức cơ bản trong thiết kế của chúng tôi là:

2.2 Tension (Lực căng cáp) – Sợi dây thừng vô hình quyết định độ ổn định

Tension là lực kéo tác động trực tiếp lên sợi cáp điện.

• Nếu Tension quá lớn: Cáp điện luôn trong tình trạng bị kéo căng như dây đàn. Khi cổng trục tăng tốc đột ngột, lực giật này sẽ làm giãn vỏ cáp, đứt lõi đồng bên trong hoặc làm bung các điểm cố định cáp.

• Nếu Tension quá nhỏ: Cáp sẽ bị trùng (sagging). Đối với cầu trục chạy trên cao, cáp trùng sẽ vướng vào kết cấu nhà xưởng. Đối với transfer cart dưới mặt đất, cáp trùng sẽ bị bánh xe chèn qua gây nổ cáp.

2.3 Sự phối hợp giữa chiều dài, trọng lượng cáp và tốc độ di chuyển

• Chiều dài và trọng lượng: Cáp càng dài và càng nặng (lõi đồng lớn, vỏ cao su dày), lực quán tính khi khởi động và dừng càng lớn.

• Tốc độ di chuyển: Với các dòng xe gòong chạy tốc độ cao ( 40 m/phút), rulo sử dụng lò xo thường không đáp ứng kịp tốc độ nhả cáp, dễ gây hiện tượng "giật cục". Khi đó, bắt buộc phải dùng rulo điện (Motorized Cable Reel) có biến tần điều khiển để đồng bộ tốc độ.

⚠️ Sai lầm phổ biến từ thực tế: Nhiều khách hàng mua rulo lò xo giá rẻ về lắp cho cổng trục có hành trình dài 80m. Khi xe chạy đến điểm cuối, lò xo bị lên cót quá chặt (kịch giới hạn), lực Tension tăng vọt làm đứt phăng tai giữ cáp, rulo quay tự do làm hỏng toàn bộ hệ thống lò xo bên trong.



3. Drum Size (Kích thước tang quấn) – Yếu tố quyết định tuổi thọ cáp điện

Hình ảnh cấu tạo cơ bản của thiết bị rulo cuốn cáp điện - VNID

Nhiều người nghĩ tang quấn to hay nhỏ chỉ quan trọng ở việc có chứa đủ chiều dài cáp hay không. Đây là một quan niệm sai lầm cực kỳ nghiêm trọng về mặt cơ học.

3.1 Bán kính uốn cong tối thiểu (Minimum Bending Radius)

Mỗi loại cáp điện đều có một giới hạn uốn cong, thường được ký hiệu là  (trong đó d là đường kính ngoài của cáp, k là hệ số tùy thuộc vào loại cáp cố định hay di động, thường k = 6 đến 10).

• Drum size quá nhỏ: Cáp bị uốn cong quá ngặt. Khi rulo quay, các sợi lõi đồng bên trong bị nén và kéo giãn liên tục, dẫn đến hiện tượng mỏi kim loại và đứt ngầm bên trong dù vỏ ngoài nhìn vẫn mới.

3.2 Khả năng chứa cáp và độ ổn định khi cuốn nhả

Kích thước Drum bao gồm đường kính tang (D), chiều rộng tang (W) và đường kính vành ngoài.

• Rulo cuốn đơn lớp (Mono-spiral): Cáp xếp chồng lên nhau thành một hàng dọc. Loại này drum size phải lớn nhưng bảo vệ cáp tốt nhất vì cáp không bị chà xát vào nhau.

• Rulo cuốn đa lớp (Bulk wrapping): Cáp xếp ngẫu nhiên hoặc xếp lớp trong tang rộng. Nếu tính drum size không chuẩn, khi cuốn lớp thứ 3, thứ 4, lực torque sẽ bị thay đổi (do bán kính quấn tăng lên), dẫn đến lực quấn yếu dần và gây rối cáp, chồng cáp.

💡 Lưu ý kỹ thuật: Luôn chọn đường kính tang quấn (D) lớn hơn hoặc bằng bán kính uốn cong tối thiểu của cáp từ 1.5 đến 2 lần để đảm bảo sợi cáp "dễ thở" nhất khi vận hành liên tục.

Tìm kiếm thường xuyên: Hướng Dẫn Bảo Trì Và Bảo Dưỡng Rulo Cuốn Cáp Điện Đúng Kỹ Thuật



4. Current (Dòng điện tải) và Hệ thống tiếp điện chổi than (Slip Ring)

Hệ thống chổi than cổ góp sử dụng cho rulo cuốn cáp điện - VNID

Hệ thống cơ khí tốt đến mấy mà phần điện bị lỗi thì coi như bỏ. Thông số Current (A) quyết định cấu trúc bên trong của bộ cổ góp tiếp điện (Slip Ring Assembly) – trái tim truyền dẫn năng lượng của rulo.

4.1 Tiết diện cáp và khả năng phát nhiệt khi quấn nhiều lớp

Khi sợi cáp tải dòng điện lớn mà bị quấn thành nhiều lớp trên rulo, nó sẽ tạo ra hiện tượng hiệu ứng sinh nhiệt tích tụ. Cáp không thể tản nhiệt ra môi trường như khi duỗi thẳng.

• Nếu không tính toán giảm dòng (Derating factor) theo số lớp quấn, cáp sẽ bị nóng lên nhanh chóng, làm chảy vỏ cách điện và gây chập cháy.

4.2 Cổ góp chổi than – Điểm nghẽn nếu chọn sai dòng điện

Cổ góp là nơi truyền điện từ phần quay (tang quấn) sang phần cố định (nguồn vào).

• Chọn thiếu dòng điện: Chổi than sẽ bị quá tải, phát tia lửa điện liên tục, gây mòn vẹt cổ đồng và làm gián đoạn tín hiệu điều khiển hoặc mất pha động cơ cầu trục.

• Độ an toàn điện: Với môi trường bụi bặm (nhà máy xi măng, bãi cát) hoặc ẩm ướt (cảng biển), hộp bảo vệ cổ góp phải có cấp bảo vệ tối thiểu từ IP55 đến IP66 để tránh rò rỉ điện.



5. Tổng kết kinh nghiệm thực tế và giải pháp từ chuyên gia VNID

Rulo cuốn cáp điện trên thiết bị cổng trục dầm đôi 45T - VNID

Qua nhiều năm thực chiến, tôi đúc kết lại cẩm nang lựa chọn nhanh rulo cuốn cáp cho các ứng dụng phổ biến như sau:

• Cho Cầu trục trong nhà (Hành trình ngắn, tốc độ vừa phải): Thường ưu tiên dùng rulo cuốn cáp kiểu lò xo vì tính kinh tế, gọn gàng, dễ lắp đặt. Chiều dài cáp phù hợp dưới 30m.

• Cho Cổng trục ngoài bãi (Hành trình dài, cáp nặng, chạy liên tục): Bắt buộc phải dùng rulo cuốn cáp loại động cơ (Motorized/Torque Motor). Hệ thống này có khả năng tự động điều chỉnh mô-men xoắn theo lượng cáp còn lại trên tang, đảm bảo Tension luôn ổn định.

• Cho Xe gòong vận chuyển (Transfer Cart): Do cao độ lắp đặt thấp (sát mặt đất), cần chọn loại rulo có tốc độ cuốn nhả cực kỳ nhạy bén để tránh xe cán qua cáp.

Nhiều người tìm kiếm: Các thiết bị rulo sử dụng trong xe gòong công nghiệp



Câu hỏi thường gặp (FAQ)

1. Khi nào tôi nên chọn rulo lò xo và khi nào nên chọn rulo dùng motor?

• Trả lời: Chọn rulo lò xo khi chiều dài cáp dưới 30-40m, tốc độ xe dưới 30 m/phút và tiết diện cáp nhỏ. Chọn rulo motor khi cáp dài, nặng, tốc độ cao hoặc yêu cầu vận hành liên tục cường độ cao.

2. Tại sao rulo lò xo của tôi mới dùng 3 tháng đã bị yếu, không cuốn hết cáp vào được?

• Trả lời: Có 2 nguyên nhân: Một là lò xo bị mỏi do chọn sát tải (không có hệ số dự phòng). Hai là bạn đã chọn sai Torque khiến lò xo luôn phải hoạt động ở vùng giới hạn hành trình.

3. Số lớp cáp quấn trên rulo có ảnh hưởng đến việc chọn dòng điện (Current) không?

• Trả lời: Có. Càng nhiều lớp quấn thì khả năng tản nhiệt càng kém. Bạn cần chọn cáp có tiết diện lớn hơn từ 15% - 30% so với dòng tải thực tế của động cơ để bù vào phần nhiệt lượng tích tụ.

4. Rulo cuốn cáp có cần bảo dưỡng định kỳ không?

• Trả lời: Cực kỳ cần thiết. Định kỳ 3-6 tháng cần mở hộp cổ góp để vệ sinh bụi đồng chổi than, kiểm tra lực ép lò xo chổi than và kiểm tra lực căng của lò xo cót hoặc dầu hộp số động cơ.

5. Tôi có thể dùng rulo cuốn cáp điện để cuốn cáp tín hiệu điều khiển được không?

• Trả lời: Được, nhưng bộ cổ góp bên trong phải là loại chuyên dụng cho tín hiệu (chổi than bằng hợp kim bạc hoặc vàng) để tránh nhiễu tín hiệu, không dùng chung cổ góp động lực cấp nguồn.

Liên hệ tư vấn kỹ thuật chuyên sâu từ VNID

Việc lựa chọn đúng thông số rulo cuốn cáp điện đòi hỏi người kỹ sư phải tính toán chi tiết dựa trên biểu đồ hành trình, loại cáp và môi trường làm việc cụ thể. Đừng mạo hiểm chọn bừa để rồi phải gánh chịu những chi phí dừng máy không đáng có.

VNID tự hào là đơn vị hàng đầu chuyên cung cấp, thiết kế và lắp đặt trọn gói hệ thống thiết bị nâng hạ, cầu trục, cổng trục, transfer cart cùng các phụ kiện ngành nâng hạ chính hãng. Với đội ngũ kỹ sư giàu kinh nghiệm thực chiến, VNID cam kết mang đến cho quý khách hàng giải pháp rulo cuốn cáp điện tối ưu nhất về kỹ thuật và tiết kiệm nhất về chi phí.

Nếu bạn đang gặp khó khăn trong việc tính toán thông số hoặc cần giải pháp thay thế hệ thống rulo cũ hay hỏng, hãy liên hệ ngay với VNID để được khảo sát và tư vấn kỹ thuật miễn phí!
