Các bộ phận chính của Hydraulic Winch – Phân tích chi tiết cấu tạo và chức năng từng bộ phận
Hydraulic Winch (tời nâng thủy lực) là thiết bị nâng hạ được sử dụng rộng rãi trong các ngành công nghiệp nặng như thủy điện, cảng biển, đóng tàu, khai thác mỏ, dầu khí và xây dựng. Khả năng tạo lực kéo lớn, làm việc liên tục và vận hành ổn định trong môi trường khắc nghiệt là những ưu điểm giúp thiết bị này được ưu tiên lựa chọn trong nhiều ứng dụng đặc biệt.
Tuy nhiên, để Hydraulic Winch hoạt động bền bỉ và đạt hiệu suất cao, mỗi bộ phận trong hệ thống đều đảm nhận một vai trò riêng và có mối liên kết chặt chẽ với nhau. Việc hiểu rõ cấu tạo của từng cụm chi tiết sẽ giúp người sử dụng lựa chọn đúng thiết bị, bảo trì hiệu quả và nâng cao tuổi thọ hệ thống.
Trong bài viết này, chúng ta sẽ đi sâu vào các bộ phận chính của Hydraulic Winch, tập trung phân tích cấu tạo, chức năng và những lưu ý khi lựa chọn từng bộ phận, thay vì giải thích nguyên lý hoạt động tổng thể của thiết bị.
1. Tổng quan cấu tạo của Hydraulic Winch
1.1. Sơ đồ tổng thể các bộ phận chính

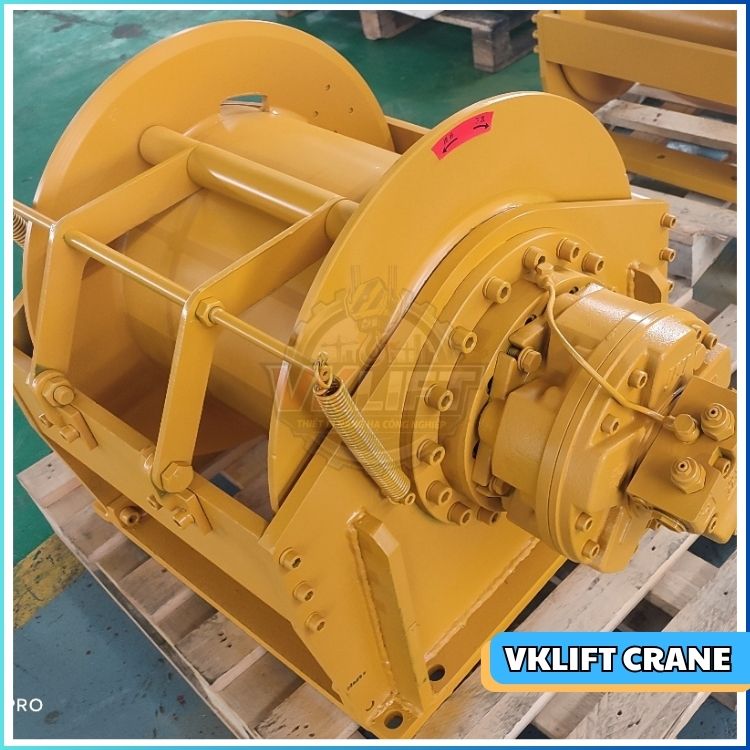

Thiết bị tời nâng thuỷ lực VKLIFT an toàn, chất lượng, bền bỉ cùng thời gian - VNID
Một bộ Hydraulic Winch tiêu chuẩn thường bao gồm các cụm chi tiết sau:
Bộ nguồn thủy lực
│
▼
Motor thủy lực
│
▼
Hộp giảm tốc
│
▼
Tang cuốn cáp
│
▼
Cáp thép + Móc tải
▲
│
Hệ thống phanh
Mỗi cụm chi tiết đều đảm nhận một chức năng riêng trong quá trình truyền động và nâng tải. Nếu một bộ phận hoạt động không ổn định, toàn bộ hệ thống sẽ bị ảnh hưởng về hiệu suất, độ an toàn và tuổi thọ.
Tìm hiểu thêm: Tời nâng thủy lực hoạt động như thế nào?
1.2. Vai trò của từng cụm chi tiết
|
Bộ phận |
Chức năng chính |
|---|---|
|
Motor thủy lực |
Tạo mô-men xoắn để dẫn động hệ thống |
|
Hộp giảm tốc |
Giảm tốc độ, tăng mô-men truyền đến tang cuốn |
|
Tang cuốn cáp |
Cuốn và nhả cáp thép trong quá trình nâng hạ |
|
Hệ thống phanh |
Giữ tải, dừng tang cuốn và đảm bảo an toàn |
|
Cáp thép |
Truyền lực kéo trực tiếp đến tải trọng |
2. Motor thủy lực – "Trái tim" của Hydraulic Winch
2.1. Motor thủy lực trong tời nâng có nhiệm vụ gì?
VNID – Tối ưu thiết bị, tối ưu vận hành, tối ưu hiệu quả.
Motor thủy lực là bộ phận tạo chuyển động quay cho toàn bộ hệ thống tời. Đây được xem là "trái tim" của Hydraulic Winch vì mọi chuyển động của tang cuốn đều bắt nguồn từ mô-men do motor tạo ra.
Khác với động cơ điện, motor thủy lực có ưu điểm:
-
Sinh mô-men xoắn rất lớn ngay ở tốc độ thấp.
-
Làm việc ổn định dưới tải trọng lớn.
-
Ít xảy ra hiện tượng sụt mô-men khi khởi động.
-
Phù hợp với chế độ vận hành liên tục.
Nhờ đặc tính này, Hydraulic Winch có thể xử lý những tải trọng mà nhiều loại tời điện khó đáp ứng.
2.2. Các loại motor thường sử dụng
Tùy theo yêu cầu tải trọng và tốc độ, Hydraulic Winch có thể sử dụng:
-
Motor piston hướng trục: Hiệu suất cao, mô-men lớn, phù hợp tải nặng.
-
Motor piston hướng kính: Chịu tải cực lớn, thường dùng trong công nghiệp nặng.
-
Motor bánh răng: Kết cấu đơn giản, chi phí thấp, phù hợp tải vừa.
-
Motor cánh gạt: Làm việc êm, sử dụng trong các ứng dụng tải nhẹ.
Trong các hệ thống thủy điện, cảng biển hoặc khai thác mỏ, motor piston thường là lựa chọn phổ biến nhờ khả năng chịu tải và tuổi thọ cao.
2.3. Những tiêu chí cần quan tâm khi lựa chọn motor
Khi lựa chọn motor thủy lực cho Hydraulic Winch, cần xem xét:
-
Mô-men đầu ra.
-
Tốc độ quay định mức.
-
Áp suất làm việc.
-
Lưu lượng dầu yêu cầu.
-
Hiệu suất cơ khí và thể tích.
-
Khả năng làm việc liên tục.
Việc lựa chọn đúng motor không chỉ đảm bảo hiệu suất mà còn giúp giảm tải cho hộp giảm tốc và tăng tuổi thọ toàn hệ thống.
Bài viết đề xuất: Các thông số kỹ thuật Hydraulic Winch cần biết khi lựa chọn thiết bị
3. Hộp giảm tốc – Bộ phận khuếch đại mô-men
3.1. Hộp giảm tốc trên Hydraulic Winch có nhiệm vụ gì?
VNID – Thiết bị nâng hạ chất lượng, giải pháp vận hành bền vững.
Sau motor, hộp giảm tốc là bộ phận chịu trách nhiệm điều chỉnh tỷ số truyền giữa motor và tang cuốn.
Nhiệm vụ chính gồm:
-
Giảm tốc độ quay của motor.
-
Tăng mô-men truyền đến tang cuốn cáp.
-
Giúp hệ thống vận hành ổn định.
-
Hạn chế rung động và va đập cơ khí.
Nhờ hộp giảm tốc, Hydraulic Winch có thể tạo lực kéo lớn mà vẫn duy trì tốc độ nâng phù hợp với yêu cầu vận hành.
3.2. Các dạng hộp giảm tốc phổ biến
Một số kiểu hộp giảm tốc thường gặp:
-
Hộp giảm tốc bánh răng trụ: Hiệu suất cao, dễ bảo trì.
-
Hộp giảm tốc hành tinh: Kích thước nhỏ gọn, khả năng chịu tải lớn.
-
Hộp giảm tốc trục vít: Làm việc êm nhưng hiệu suất thấp hơn.
Trong các dòng Hydraulic Winch tải nặng, hộp giảm tốc hành tinh được sử dụng phổ biến nhờ khả năng truyền mô-men lớn trong không gian lắp đặt nhỏ.
3.3. Những lưu ý khi lựa chọn
Cần lựa chọn hộp giảm tốc phù hợp với:
-
Tải trọng nâng.
-
Tỷ số truyền.
-
Chu kỳ làm việc.
-
Mô-men đầu vào từ motor.
-
Điều kiện môi trường.
Một hộp giảm tốc chất lượng sẽ góp phần nâng cao hiệu suất truyền động, giảm mài mòn và kéo dài tuổi thọ thiết bị.
Xem thêm: Vai trò của hộp giảm tốc trong tời nâng thủy lực.
4. Hệ thống phanh – Thành phần đảm bảo an toàn khi nâng hạ
4.1. Vai trò của hệ thống phanh
VNID – Thiết bị được thiết kế nhằm đáp ứng yêu cầu vận hành thực tế của doanh nghiệp.
Trong mọi thiết bị nâng hạ, hệ thống phanh là bộ phận có ý nghĩa đặc biệt quan trọng đối với an toàn.
Các nhiệm vụ chính gồm:
-
Giữ tải khi dừng nâng.
-
Ngăn tang cuốn quay tự do.
-
Hỗ trợ dừng khẩn cấp.
-
Hạn chế nguy cơ tụt tải.
Một hệ thống phanh hoạt động ổn định sẽ giúp Hydraulic Winch duy trì tải trọng ở đúng vị trí ngay cả khi nguồn động lực bị gián đoạn.
4.2. Các loại phanh thường sử dụng
Hydraulic Winch thường được trang bị:
-
Phanh đĩa thủy lực.
-
Phanh lò xo tác động – nhả bằng thủy lực.
-
Phanh đa đĩa ngâm dầu.
-
Phanh cơ khí phụ trợ (ở một số thiết kế).
Trong đó, phanh lò xo tác động được đánh giá cao vì khi mất áp suất dầu, phanh sẽ tự động đóng để giữ tải.
4.3. Những yếu tố ảnh hưởng đến tuổi thọ phanh
Để hệ thống phanh hoạt động hiệu quả, cần kiểm tra định kỳ:
-
Độ mòn má phanh.
-
Áp suất làm việc.
-
Tình trạng rò rỉ dầu.
-
Độ đồng đều của bề mặt ma sát.
-
Khả năng phản hồi khi đóng/mở phanh.
Bài viết đề xuất: Hiệu suất của Hydraulic Winch là gì? Yếu tố ảnh hưởng và cách tối ưu
5. Tang cuốn cáp và cáp thép – Bộ phận truyền lực trực tiếp đến tải trọng
5.1. Tang cuốn cáp của Hydraulic Winch
VNID – Hydraulic Winch góp phần nâng cao năng suất và độ tin cậy của hệ thống nâng hạ.
Tang cuốn cáp là bộ phận tiếp nhận mô-men từ hộp giảm tốc và thực hiện nhiệm vụ cuốn hoặc nhả cáp thép trong quá trình nâng hạ.
Các yêu cầu kỹ thuật quan trọng đối với tang cuốn gồm:
-
Đường kính tang phù hợp với đường kính cáp.
-
Rãnh cáp được gia công chính xác.
-
Độ đồng tâm cao.
-
Khả năng chịu mô-men lớn.
-
Bề mặt chống mài mòn.
Một tang cuốn được thiết kế đúng tiêu chuẩn sẽ giúp cáp quấn đều, giảm hiện tượng chồng lớp và kéo dài tuổi thọ cáp.
5.2. Các loại cáp sử dụng cho Hydraulic Winch
Tùy theo tải trọng và điều kiện làm việc, Hydraulic Winch có thể sử dụng nhiều loại cáp thép khác nhau:
|
Loại cáp |
Đặc điểm |
Ứng dụng |
|---|---|---|
|
6×19 |
Cứng, chịu mài mòn tốt |
Tời công nghiệp thông dụng |
|
6×36 |
Mềm, uốn tốt |
Tang nhiều lớp cáp |
|
8×36 |
Linh hoạt, chống mỏi cao |
Tải trọng lớn |
|
Cáp chống xoắn |
Giảm xoắn khi nâng |
Nâng tải có chiều cao lớn |
|
Cáp mạ kẽm |
Chống ăn mòn |
Cảng biển, môi trường ngoài trời |
Việc lựa chọn đúng loại cáp cần dựa trên:
-
Tải trọng nâng.
-
Số lớp quấn trên tang.
-
Môi trường làm việc.
-
Chu kỳ vận hành.
-
Tiêu chuẩn an toàn áp dụng.
5.3. Lưu ý trong quá trình sử dụng
Để đảm bảo an toàn và kéo dài tuổi thọ cáp:
-
Kiểm tra số sợi đứt định kỳ.
-
Bôi trơn cáp đúng chủng loại.
-
Không để cáp chồng lớp bất thường.
-
Thay cáp khi vượt giới hạn mài mòn theo tiêu chuẩn.
-
Kiểm tra đầu nối và khóa cáp trước mỗi ca làm việc.
Bài viết đề xuất: Tiêu chuẩn chế tạo Hydraulic Winch và cách đánh giá chất lượng
Kết luận
VNID – Tời nâng thủy lực với lực kéo lớn và khả năng vận hành ổn định.
Hydraulic Winch là một hệ thống nâng hạ được cấu thành từ nhiều bộ phận quan trọng, trong đó motor thủy lực, hộp giảm tốc, hệ thống phanh, tang cuốn cáp và cáp thép là những thành phần quyết định trực tiếp đến hiệu suất, độ bền và mức độ an toàn của thiết bị.
Hiểu rõ chức năng và đặc điểm của từng bộ phận không chỉ giúp doanh nghiệp lựa chọn đúng cấu hình Hydraulic Winch cho từng ứng dụng mà còn hỗ trợ công tác bảo trì, giảm chi phí sửa chữa và nâng cao tuổi thọ vận hành của toàn bộ hệ thống.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp
1. Bộ phận nào quyết định lực kéo của Hydraulic Winch?
Lực kéo của Hydraulic Winch phụ thuộc vào sự kết hợp giữa motor thủy lực, hộp giảm tốc và đường kính tang cuốn cáp, trong đó motor và tỷ số truyền của hộp giảm tốc là hai yếu tố ảnh hưởng lớn nhất.
2. Có thể thay đổi loại cáp thép trên Hydraulic Winch không?
Có. Tuy nhiên, cần lựa chọn đúng đường kính, kết cấu cáp và khả năng chịu tải theo khuyến nghị của nhà sản xuất để đảm bảo an toàn và tránh ảnh hưởng đến tang cuốn.
3. Bộ phận nào cần bảo dưỡng thường xuyên nhất?
Các bộ phận cần kiểm tra định kỳ gồm cáp thép, hệ thống phanh, dầu thủy lực, hộp giảm tốc và motor thủy lực. Việc bảo dưỡng đúng chu kỳ giúp thiết bị vận hành ổn định và kéo dài tuổi thọ.
