Các loại rulo cuốn cáp điện phổ biến hiện nay và cách phân biệt

             Chào các bạn, là một kỹ sư có hơn 10 năm lăn lộn tại các công trường lắp đặt cầu trục, cổng trục và các hệ thống cấp điện di động cho nhà máy, tôi đã chứng kiến không ít giọt mồ hôi – và cả tiền bạc – đổ xuống chỉ vì chủ đầu tư chọn sai phương án cấp nguồn điện. Nhiều người nghĩ đơn giản: "Cứ mua bừa một bộ rulo cuốn cáp điện (reel cable) về treo lên là chạy". Nhưng thực tế, mỗi môi trường, mỗi dải tốc độ và chiều dài hành trình lại đòi hỏi một cấu trúc cơ khí hoàn toàn khác nhau. Nếu chọn sai, sợi cáp nguồn đắt đỏ của bạn có thể bị vặn xoắn, kẹt cứng hoặc đứt phăng chỉ sau vài tuần vận hành.

Hôm nay, tôi sẽ bóc tách chi tiết về các loại rulo cuốn cáp điện phổ biến hiện nay dưới góc nhìn thực tế nhất, giúp bạn dễ dàng nhận biết, phân biệt và đưa ra quyết định đầu tư chuẩn xác cho nhà xưởng của mình.

1. Bản chất của hệ thống cuốn cáp điện và lý do bạn không thể nhắm mắt chọn bừa

1.1 Rulo cuốn cáp điện là gì trong bài toán cấp điện di động?

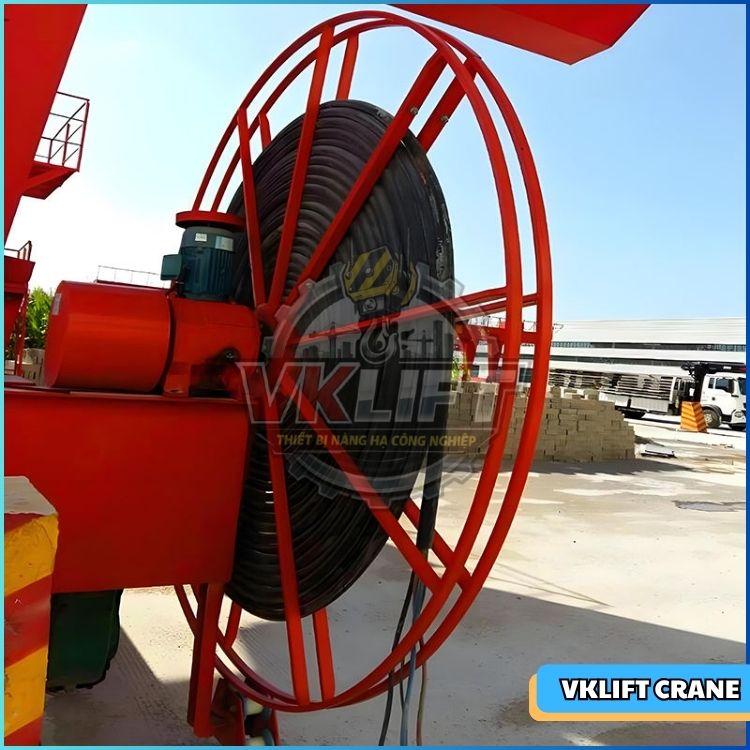

Hình ảnh rulo được lắp dặt trên thiết bị cổng trục dầm đôi - VNID

Để một thiết bị di chuyển liên tục như xe con cầu trục, cổng trục dầm đôi ngoài bãi, hay xe gòong chở phôi thép hoạt động, chúng cần dòng điện cấp vào liên tục. Có nhiều phương án như hệ festoon (hệ con lăn treo cáp dẹt dạng sâu đo) hay ray điện an toàn. Tuy nhiên, khi hành trình chạy dài hơn 40 mét, hoặc làm việc ngoài trời mưa gió, bụi bặm, rulo cuốn cáp điện tự động trở thành sự lựa chọn tối ưu hàng đầu.

Thiết bị này thực chất là một tang trống cuốn nhả cáp tích hợp một cơ cấu tạo mô-men xoắn (lò xo, động cơ, hoặc đối trọng) giúp cuộn sợi cáp điện vào hoặc nhả ra một cách nhịp nhàng, đồng bộ với vận tốc chạy của máy móc, giữ cho cáp luôn có độ căng hợp lý và không bị trùng xuống nền đất.

1.2 Vì sao chúng ta bắt buộc phải phân loại rulo cuốn cáp trước khi mua?

Không có một bộ cable reel nào là "vạn năng" cho mọi ứng dụng.

• Nếu bạn lắp một bộ rulo lò xo cho hành trình dài 150 mét của cẩu cảng, lò xo sẽ đứt ngay lập tức do mỏi vật liệu và quá giới hạn vòng quay.

• Ngược lại, nếu lắp một hệ thống rulo dùng motor điều khiển biến tần đắt đỏ chỉ để cấp điện cho một chiếc xe gòong chạy qua lại 15 mét trong xưởng, đó là một sự lãng phí ngân sách nghiêm trọng.

Việc hiểu rõ tính năng, giới hạn kỹ thuật của từng dòng rulo giúp tối ưu hóa chi phí đầu tư ban đầu, đồng thời bảo vệ sợi cáp điện – linh kiện thường có giá trị lớn hơn rất nhiều so với chính bộ rulo.

Được tìm kiếm thường xuyên: So Sánh Rulo Cuốn Cáp Điện Và Ray Điện An Toàn: Giải Pháp Nào Tối Ưu Hơn



2. Bốn loại rulo cuốn cáp điện phổ biến nhất trên thị trường công nghiệp

Dựa trên phương thức truyền động và cấu trúc cơ khí, thế giới thiết bị nâng hạ chia dòng sản phẩm này thành 4 nhóm chính dưới đây:

2.1 Rulo cuốn cáp điện dạng lò xo (Spring Cable Reel)

Rulo cuốn cáp kiểu lò xo – Cung cấp bởi VNID

Đây là dòng thiết bị "quốc dân", xuất hiện tại hầu hết các nhà xưởng công nghiệp quy mô vừa và nhỏ.

Tang cuốn chứa cáp <===> Trục xoay cố định <===> Hộp cót chứa lá lò xo thép

• Cấu tạo và nguyên lý: Cấu tạo gồm tang quấn cáp, bộ cổ góp điện và một hoặc nhiều bánh cót lò xo bằng thép lá đàn hồi cao xếp song song bên trong vỏ hộp. Khi thiết bị chạy ra xa, lực kéo cơ học của thiết bị sẽ lôi sợi cáp ra, làm quay tang quấn và cuốn chặt lá lò xo lại để tích năng lượng. Khi thiết bị chạy ngược trở lại, lò xo tự bung ra, sinh lực kéo quay tang để thu hồi cáp.

• Điểm mạnh: Thiết bị hoạt động hoàn toàn độc lập, không cần cấp nguồn điện cho rulo, kết cấu cực kỳ nhỏ gọn, dễ dàng lắp đặt và có giá thành rẻ nhất trong các loại.

• Điểm hạn chế: Lực căng cáp không đều (càng kéo ra xa lực lò xo càng nặng). Bị giới hạn nghiêm trọng về chiều dài hành trình (thường ) và tiết diện lõi cáp (thường dưới 25 ). Lò xo có tuổi thọ chu kỳ nên sẽ bị mỏi và gãy sau một thời gian vận hành.

• Ứng dụng thực tế: Phù hợp cho cầu trục dầm đơn, dầm đôi trong nhà xưởng, cơ cấu nâng hạ gầu ngoạm tầm thấp, hoặc cấp nguồn cho các cụm nam châm điện nâng thép miếng.

Tìm kiếm: Cấu tạo và nguyên lý hoạt động của rulo cuốn cáp điện

2.2 Rulo cuốn cáp điện truyền động motor (Motorized Cable Reel)

Rulo cuốn cáp điện kiểu động cơ – VNID

Giải pháp tối ưu cho những bài toán kỹ thuật hạng nặng, đòi hỏi độ tin cậy tuyệt đối.

• Cấu tạo và nguyên lý: Hệ thống này loại bỏ hoàn toàn lò xo cơ học, thay vào đó là sử dụng một cụm truyền động gồm motor cuốn cáp (thường là motor mô-men xoắn – torque motor hoặc motor thường điều khiển bằng biến tần) kết hợp với hộp giảm tốc trục vít hoặc bánh răng hành tinh. Khi thiết bị di chuyển, hệ thống điện điều khiển sẽ kích hoạt motor quay để thu cáp với lực căng được kiểm soát chính xác, hoặc chạy ở chế độ ghì giữ (hãm) để nhả cáp một cách chủ động.

• Điểm mạnh: Không giới hạn hành trình (có thể lên tới hàng trăm mét, thậm chí hàng cây số). Cuốn được sợi cáp siêu nặng, cáp trung thế (6kV – 10kV). Kiểm soát lực căng hoàn hảo, bảo vệ sợi cáp cực tốt.

• Điểm hạn chế: Chi phí đầu tư rất lớn, kích thước cồng kềnh, hệ thống tủ điện điều khiển đi kèm phức tạp và yêu cầu kỹ sư có chuyên môn cao để căn chỉnh.

2.3 Rulo cuốn cáp kiểu trọng lực / đối trọng (Gravity / Counterweight Cable Reel)

Rulo cuốn cáp điện kiểu đối trọng - VNID

Một phương án cơ học thuần túy mang tính chất "nồi đồng cối đá".

• Cấu tạo và nguyên lý: Hệ thống sử dụng một khối đối trọng (bằng bê tông hoặc gang) kết nối với tang quấn cáp thông qua một hệ thống xích truyền động và puly tăng số vòng quay. Khi xe con nhả cáp, lực kéo cáp sẽ kéo khối đối trọng đi lên cao. Khi xe con đi lùi lại, trọng lực hút khối đối trọng rơi xuống, thông qua xích kéo tang quấn quay ngược lại để thu cáp.

• Điểm mạnh: Cực kỳ bền bỉ, gần như không bao giờ hỏng hóc vặt vì không có lò xo để đứt, không có motor để cháy. Lực căng trên cáp là hằng số tuyệt đối ở mọi vị trí hành trình.

• Điểm hạn chế: Cần một không gian giếng kỹ thuật thẳng đứng đủ cao để khối đối trọng di chuyển lên xuống. Không thể lắp ở những nơi không gian hẹp.

• Ứng dụng thực tế: Thường thấy ở các hệ thống cổng trục thủy điện (nâng hạ cửa van) hoặc các tháp bốc dỡ than cố định tại bến cảng.

2.4 Rulo cuốn cáp dạng trống tang phẳng (Monospiral / Flat Wrap Drum)



Rulo cuốn cáp kiểu tang trống - VNID

Loại này thực chất là một biến thể về hình dáng hình học của tang quấn, thường kết hợp với truyền động motor.

• Cấu tạo: Thay vì quấn cáp thành nhiều lớp đè lên nhau trên một bề mặt tang rộng, tang cuốn của loại này được thiết kế rất hẹp, chỉ vừa khít với đường kính ngoài của sợi cáp. Cáp điện (thường là cáp dẹt hoặc cáp tròn chịu lực) sẽ được quấn xếp chồng lên nhau tạo thành một vòng tròn duy nhất như một cuộn băng dính.

• Điểm mạnh: Giải nhiệt cho sợi cáp cực tốt (do cáp không bị bó thành một khối dày), không lo bị hiện tượng rải cáp lệch dòng, lệch lớp.

• Ứng dụng thực tế: Phù hợp cho các dòng cẩu cảng tốc độ cao, cẩu RTG, RMG hoặc cẩu tháp có chiều cao nâng hạ lớn.



3. Bản đồ so sánh và cách nhận biết nhanh ngoài thực tế

Để giúp các anh em kỹ sư nhà máy hoặc các bạn thu mua không bị nhầm lẫn khi đi khảo sát hiện trường, tôi đã tổng hợp bảng so sánh nhanh dưới đây:

3.1 Bảng so sánh thông số kỹ thuật cốt lõi

Tiêu chí	Rulo cuốn cáp lò xo	Rulo cuốn cáp Motor	Rulo kiểu đối trọng
Nguồn năng lượng	Cơ năng tích lũy lò xo	Điện năng (Motor)	Trọng lực (Khối đối trọng)
Giới hạn chiều dài	Ngắn (< 40m)	Rất dài (Hàng trăm mét)	Trung bình (< 60m)
Tốc độ di chuyển	Thấp (<30m/phút)	Cao (Lên đến 120m/phút)	Trung bình (< 40 (m/phút)
Độ bền cơ học	Trung bình (Dễ mỏi lò xo)	Rất cao nếu bảo trì tốt	Cực kỳ bền
Giá thành thiết bị	Rẻ nhất	Đắt nhất	Trung bình



3.2 Mẹo nhận biết nhanh bằng mắt thường tại hiện trường

• Nhìn vào đuôi rulo: Nếu bạn thấy ở một bên trục của tang quấn có một chiếc hộp dẹt, tròn, đường kính lớn hơn tang quấn và không có bất kỳ dây điện nguồn nào đấu vào cụm đó (chỉ có dây cáp đi vào bộ cổ góp), thì đó chắc chắn là rulo lò xo.

• Nhìn vào cụm truyền động: Nếu thấy có một chiếc motor điện kèm hộp giảm tốc vuông góc hoặc song song gắn trực tiếp vào trục tang cuốn, bên cạnh có tủ điện nhỏ, đó là rulo truyền động motor.

• Nhìn vào hệ thống xích và puly dẫn hướng: Nếu thấy dây cáp chạy qua một hệ puly gắn trên cao và có một vật nặng chuyển động lên xuống dọc theo chân đế cổng trục, đó là dòng rulo trọng lực.

Tìm kiếm: Cách xử lí cáp khi gặp sự cố tại công trường



4. Những sai lầm "kinh điển" khi lựa chọn rulo cuốn cáp điện công nghiệp

Mỗi kết cấu cầu trục đều cần được tính toán theo điều kiện vận hành thực tế.



Làm kỹ sư tư vấn, tôi gặp không biết bao nhiêu trường hợp dở khóc dở cười. Dưới đây là những sai lầm phổ biến nhất mà các bạn cần chủ động tránh:

Chọn sai rulo

   |---> Quá tải cơ học (Đứt lò xo, cháy motor)

   |---> Quá tải nhiệt điện (Cáp bó chặt gây sinh nhiệt, nóng chảy vỏ nhựa)

   |---> Phá hủy cấu trúc lõi đồng (Bán kính tang quấn quá nhỏ làm cáp bị gãy gập)

Sai lầm 1: Chỉ quan tâm đến chiều dài hành trình mà quên vị trí điểm cấp nguồn (Feed Point)

• Kinh nghiệm thực tế: Nếu hành trình chạy của cổng trục là 60 mét, và điểm cấp nguồn nằm ở chính giữa hành trình (Center feed), thì sợi cáp thực tế chỉ cần dài khoảng 32-35 mét. Lúc này bạn hoàn toàn có thể dùng một bộ rulo lò xo loại lớn. Nhưng nếu điểm cấp nguồn nằm ở đầu hành trình (End feed), rulo bắt buộc phải cuốn nhả toàn bộ 60 mét cáp, lúc này bạn bắt buộc phải chuyển sang dùng rulo motor.

Sai lầm 2: Bỏ qua tốc độ di chuyển của thiết bị nâng hạ

• Rulo lò xo chỉ chịu được tốc độ rút cáp vừa phải. Nếu lắp cho xe gòong chạy tốc độ cao ($> 40\text{m/phút}$), lực giật đột ngột khi khởi động sẽ làm lá cót lò xo bị sốc dữ dội, dẫn tới hiện tượng biến dạng hoặc gãy vụn ngay lập tức.

Sai lầm 3: Không tính toán đến hiện tượng sinh nhiệt do hiệu ứng cuộn dây

• Sợi cáp khi chịu tải dòng điện lớn sẽ sinh nhiệt. Nếu dòng điện liên tục đi qua sợi cáp đang bị quấn thành nhiều lớp đè khít lên nhau trên tang rulo, nhiệt lượng không thể thoát ra ngoài, gây ra hiện tượng sụt áp và làm chảy vỏ nhựa cách điện, dẫn đến chập pha nghiêm trọng.

Sai lầm 4: Chọn đường kính tang quấn (Drum diameter) quá nhỏ để tiết kiệm không gian

• Mỗi loại cáp nguồn có một thông số gọi là bán kính uốn cong tối thiểu. Nếu tang quấn quá nhỏ, sợi cáp liên tục bị bẻ cong ngặt nghèo khi cuốn vào, các lõi đồng bên trong sẽ dịch chuyển, ma sát vào nhau và đứt ngầm bên trong dù vỏ ngoài nhìn vẫn nguyên vẹn.



5. Nguyên tắc vận hành, lắp đặt và những lưu ý kỹ thuật để hệ thống bền bỉ trên 10 năm

Từng chi tiết kỹ thuật đều ảnh hưởng đến hiệu suất vận hành tổng thể.



Để một hệ thống rulo cuốn cáp điện tự động hoạt động trơn tru qua nhiều năm tháng, khâu lắp đặt và bảo dưỡng định kỳ phải được tuân thủ nghiêm ngặt theo các tiêu chí kỹ thuật sau:

5.1 Các lưu ý kỹ thuật đặc biệt khi lắp đặt

• Đồng trục và thẳng hướng: Trục của tang quấn rulo phải vuông góc tuyệt đối với hướng di chuyển của thiết bị. Nếu lắp lệch dù chỉ $2^\circ - 3^\circ$, sợi cáp khi thu về sẽ bị tì đè mạnh vào thành biên của tang quấn, gây mòn vẹt vỏ cáp và làm cáp xếp lớp không đều, dẫn đến hiện tượng nhảy cáp, kẹt cáp.

• Khoảng cách từ puly dẫn hướng (Guide Roller) đến rulo: Khoảng cách này phải đủ tiêu chuẩn kỹ thuật (thường gấp 3 - 5 lần đường kính tang cuốn) để sợi cáp có một góc mở tự nhiên, tự động rải đều từ trái qua phải trên bề mặt tang trống mà không cần cơ cấu rải cáp bằng trục vít phức tạp.

5.2 Khuyến nghị bảo trì định kỳ từ chuyên gia

• Kiểm tra độ mòn chổi than của bộ cổ góp (Slip ring): Đây là khu vực hay xảy ra lỗi nhất. Bụi than sinh ra trong quá trình ma sát tích tụ lâu ngày kết hợp với độ ẩm không khí có thể gây ra hiện tượng phóng điện hồ quang. Hãy dùng khí nén khô để thổi sạch khoang cổ góp mỗi 3 tháng một lần. Nếu chổi than mòn quá 50%, phải thay thế ngay bằng chổi than đúng chủng loại kỹ thuật.

• Kiểm tra lực căng và bôi trơn: Đối với rulo motor, cần kiểm tra mức dầu bên trong hộp số giảm tốc định kỳ. Đối với rulo lò xo, tuyệt đối không được tự ý mở hộp cót lò xo ra nếu không có dụng cụ chuyên dụng, vì lực bung của lò xo thép có thể gây chấn thương cực kỳ nguy hiểm cho người thợ bảo trì.

Gợi ý tìm kiếm: Hướng Dẫn Bảo Trì Và Bảo Dưỡng Rulo Cuốn Cáp Điện Đúng Kỹ Thuật

6. Lựa chọn giải pháp cuốn cáp điện đỉnh cao cùng VNID – Đồng hành cùng mọi công trình nâng hạ

Hiệu suất sản xuất bắt đầu từ hệ thống nâng chuyển phù hợp.





Qua những nội dung chuyên sâu tôi vừa chia sẻ, có thể thấy việc phân loại và lựa chọn các loại rulo cuốn cáp điện phổ biến đòi hỏi một sự tính toán kỹ lưỡng, khoa học từ các thông số hình học, cơ khí cho đến đặc tính dòng điện.

Nếu doanh nghiệp của bạn đang gặp khó khăn trong việc thiết kế hệ thống cấp điện di động, cải tạo hệ thống cầu trục cũ thường xuyên đứt cáp, hoặc cần tìm mua những bộ cable reel cho cầu trục, cổng trục chất lượng cao – VNID chính là đối tác chiến lược tin cậy của bạn.

Tại sao hàng trăm nhà máy trên toàn quốc lựa chọn VNID?

• Tư vấn chuyên sâu từ gốc: Đội ngũ kỹ sư giàu kinh nghiệm thực tế của VNID không chỉ bán thiết bị, chúng tôi xuống tận hiện trường khảo sát, tính toán chi tiết tốc độ, hành trình, dải nhiệt độ môi trường để đưa ra cấu hình rulo tối ưu nhất cho bạn.

• Sản phẩm chính hãng – Đạt chuẩn công nghiệp: VNID chuyên cung cấp các dòng rulo cuốn cáp lò xo, rulo cuốn cáp motor torque chất lượng cao, độ bền vượt trội, dải tải trọng đa dạng, đáp ứng mọi phân khúc từ kinh tế đến cao cấp.

• Hỗ trợ trọn gói kỹ thuật: Chúng tôi đồng hành cùng khách hàng từ khâu tính toán thiết kế, cung cấp thiết bị, thi công lắp đặt hoàn thiện tại công trường cho đến dịch vụ bảo trì, xử lý sự cố khẩn cấp trên toàn quốc.

Đừng để những sự cố gián đoạn nguồn điện làm ảnh hưởng đến tiến độ sản xuất của nhà máy! Hãy liên hệ ngay với các chuyên gia kỹ thuật của VNID để nhận được sự tư vấn giải pháp và báo giá chính xác, kinh tế nhất.



Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.



FAQ – Những câu hỏi thực tế từ các kỹ sư vận hành nhà máy

Câu 1: Tôi có thể dùng rulo cuốn cáp lò xo ngoài trời, khu vực cảng biển có độ mặn cao không?

Kỹ sư VNID trả lời: Hoàn toàn có thể, nhưng bạn phải yêu cầu nhà cung cấp cung cấp phiên bản đặc biệt: Vỏ hộp cót lò xo và tang quấn bằng vật liệu thép mạ kẽm nhúng nóng hoặc inox 304, cấp bảo vệ tối thiểu từ IP65 trở lên để chống nước biển xâm nhập vào khoang cổ góp điện gây đoản mạch.

Câu 2: Hiện tượng "nhảy cáp" trên rulo là gì và khắc phục như thế nào?

Kỹ sư VNID trả lời: Hiện tượng nhảy cáp là khi sợi cáp không xếp thành hàng đều đặn trên tang quấn mà bị chồng chéo lên nhau, rồi trượt mạnh ra sát biên của tang cuốn. Nguyên nhân chủ yếu do vận tốc thu cáp của rulo đang bị chậm hơn vận tốc chạy của xe gòong (làm cáp bị chùng rồi giật mạnh), hoặc do puly dẫn hướng bị đặt quá gần tang cuốn. Cách khắc phục là tăng lực căng của rulo (tăng số vòng quấn định hướng của lò xo hoặc chỉnh mô-men motor) và đưa puly dẫn hướng ra xa rulo theo đúng khoảng cách tiêu chuẩn.

Câu 3: Tại sao sợi cáp nguồn trên rulo motor của tôi rất nhanh bị vặn xoắn như hình lò xo (hiện tượng Corkscrew)?

Kỹ sư VNID trả lời: Đây là hiện tượng lỗi do sợi cáp phải chịu một lực xoắn xoay tròn quanh trục của nó khi cuốn nhả. Nguyên nhân là khi lắp cáp mới vào tang, thợ lắp đặt đã xả cáp từ cuộn nguyên bản sai quy cách (kéo tuột dây ra theo phương ngang thay vì lăn cuộn cáp trên mặt đất). Để xử lý, bạn phải xả toàn bộ sợi cáp ra nền xưởng phẳng, để cáp tự "thở" và giải tỏa hết lực xoắn nội tại bên trong, sau đó mới tiến hành cuốn lại vào rulo đúng kỹ thuật.
