Cách chỉnh rơ le nhiệt (Thermal Overload Relay) đúng kỹ thuật cho động cơ điện

Trong hệ thống điện điều khiển cầu trục, rơ le nhiệt (Thermal Overload Relay) là một trong những thiết bị bảo vệ quan trọng giúp động cơ nâng hạ và động cơ di chuyển hoạt động ổn định, hạn chế các sự cố do quá tải kéo dài.

Tuy nhiên, trong quá trình thiết kế, lắp đặt và bảo trì tủ điện cầu trục thực tế, một trong những lỗi mà kỹ thuật viên thường gặp nhất là cài đặt rơ le nhiệt chưa đúng với thông số làm việc của động cơ.

Một số trường hợp phổ biến như:

• Chỉnh dòng bảo vệ quá thấp khiến motor thường xuyên bị ngắt khi vận hành.

• Chỉnh dòng quá cao làm mất khả năng bảo vệ khi động cơ bị quá tải.

• Lựa chọn sai dải chỉnh dòng khiến rơ le nhiệt không hoạt động chính xác.

• Không hiệu chỉnh lại thông số sau khi thay đổi motor.

Những sai sót này tưởng chừng nhỏ nhưng có thể gây ảnh hưởng lớn đến tuổi thọ động cơ, đặc biệt với các hệ thống cầu trục phải làm việc liên tục trong môi trường công nghiệp.

Với kinh nghiệm triển khai nhiều hệ thống tủ điện điều khiển cầu trục, trong bài viết này VNID.VN sẽ hướng dẫn chi tiết:

• Cách kiểm tra thông số trước khi chỉnh rơ le nhiệt.

• Quy trình cài đặt Thermal Overload Relay đúng kỹ thuật.

• Những lưu ý quan trọng khi chỉnh rơ le nhiệt cho động cơ cầu trục.

• Các lỗi thường gặp và cách xử lý.

Xem thêm: Rơ Le Nhiệt Là Gì, Cấu Tạo, Nguyên Lý Và Cách Chọn Cho Cầu Trục - VNID

1.Những thông số cần xác định trước khi chỉnh rơ le nhiệt

VNID – Hỗ trợ khách hàng cài đặt rơ le nhiệt đảm bảo vận hành chính xác

Trước khi thực hiện điều chỉnh rơ le nhiệt, kỹ thuật viên cần hiểu rõ rằng giá trị cài đặt không được lựa chọn theo cảm tính mà phải dựa trên thông số thực tế của động cơ.

Một nguyên tắc quan trọng:

Rơ le nhiệt được thiết lập để bảo vệ động cơ, không phải để giới hạn công suất hoạt động của động cơ.

Vì vậy, bước đầu tiên là thu thập đầy đủ thông tin của motor cần bảo vệ.

1.1. Kiểm tra dòng điện định mức trên tem động cơ

Thông số quan trọng nhất khi chỉnh rơ le nhiệt là:

Dòng điện định mức (Rated Current - In)

Thông thường thông số này được ghi trực tiếp trên nhãn động cơ với ký hiệu:

• A (Ampere).

• FLA (Full Load Ampere).

• In.

Ví dụ:

Một động cơ nâng hạ cầu trục có thông số:

Thông số	Giá trị
Công suất	7,5 kW
Điện áp	380V
Dòng định mức	15A
Tần số	50Hz

Khi đó, giá trị cài đặt rơ le nhiệt sẽ được lựa chọn xoay quanh mức 15A.

1.2. Kiểm tra dải chỉnh dòng của rơ le nhiệt

Mỗi loại rơ le nhiệt chỉ làm việc trong một khoảng dòng điện nhất định.

Ví dụ:

Dải rơ le nhiệt	Phạm vi điều chỉnh
LR2-D13	7 - 10A
LR2-D23	16 - 24A
LR2-D33	23 - 32A

Khi lựa chọn thiết bị, cần đảm bảo:

Dòng định mức của motor nằm trong khoảng điều chỉnh của rơ le nhiệt.

Ví dụ:

Motor có dòng làm việc 18A:

• Không nên dùng rơ le 9–13A vì không thể chỉnh đủ dòng.

• Không nên dùng loại 30–40A vì độ chính xác bảo vệ thấp.

Lựa chọn phù hợp nhất là loại có dải gần với dòng thực tế, ví dụ:

16–24A.

1.3. Xác định chế độ làm việc của động cơ cầu trục

Đây là điểm nhiều người thường bỏ qua khi chỉnh rơ le nhiệt.

Động cơ cầu trục không giống các loại motor chạy liên tục thông thường.

Trong quá trình vận hành, motor thường:

• Khởi động nhiều lần.

• Đảo chiều liên tục.

• Chịu tải thay đổi.

• Làm việc với chu kỳ nâng – nghỉ – hạ.

Do đó cần xem xét:

• Tần suất hoạt động.

• Tải trọng nâng thực tế.

• Thời gian vận hành liên tục.

Ví dụ:

Một motor nâng hạ cầu trục 5 tấn làm việc 8 giờ/ngày sẽ cần cách lựa chọn và cài đặt khác với một motor pa lăng sử dụng vài lần trong ngày.

2.Hướng dẫn cách chỉnh rơ le nhiệt đúng kỹ thuật

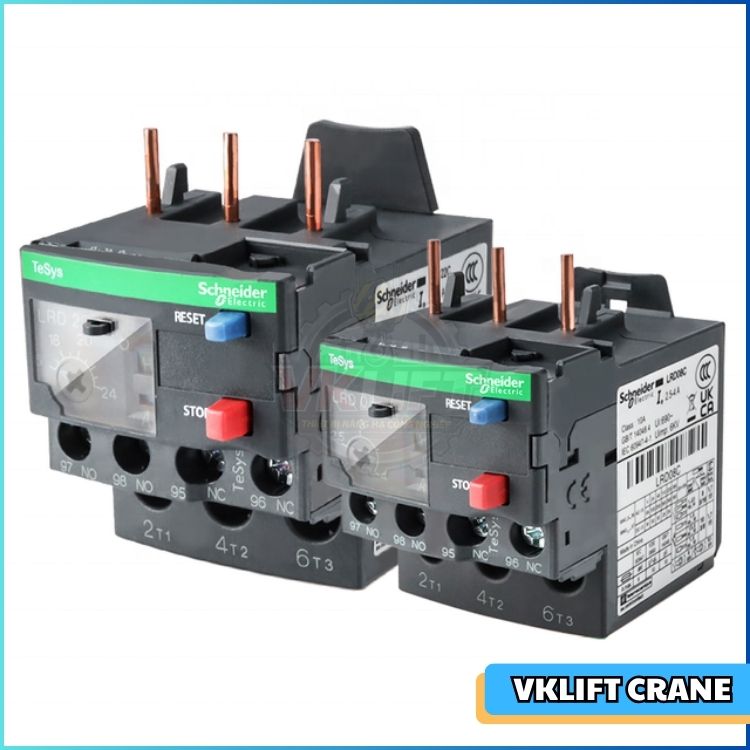

Relay nhiệt Schneider – VNID cung cấp hàng chính hãng trên toàn quốc

Sau khi đã xác định được thông số động cơ, quá trình điều chỉnh rơ le nhiệt có thể thực hiện theo các bước kỹ thuật dưới đây.

2.1. Bước 1: Ngắt nguồn và kiểm tra an toàn trước khi thao tác

Trước khi chỉnh rơ le nhiệt trong tủ điện cầu trục cần:

• Ngắt hoàn toàn nguồn cấp vào tủ điện.

• Kiểm tra không còn điện áp trên thiết bị.

• Xác định đúng rơ le nhiệt cần điều chỉnh.

Đặc biệt với cầu trục công nghiệp, cần lưu ý:

• Không thao tác khi hệ thống đang mang tải.

• Không điều chỉnh khi động cơ đang hoạt động.

• Không thay đổi thông số bảo vệ khi chưa đánh giá nguyên nhân.

An toàn điện luôn là yếu tố ưu tiên hàng đầu trong quá trình bảo trì.

2.2. Bước 2: Xác định vị trí núm chỉnh dòng điện

Trên hầu hết các loại rơ le nhiệt hiện nay đều có núm điều chỉnh dòng điện.

Thông thường được ký hiệu:

• Ir

• Current Setting

• Ampere Adjustment

Núm này cho phép thay đổi giá trị dòng điện tác động.

Ví dụ:

Rơ le nhiệt có dải:

9 – 13A

Có thể điều chỉnh:

• 9A.

• 10A.

• 11A.

• 12A.

• 13A.

2.3. Bước 3: Cài đặt giá trị dòng bảo vệ phù hợp

Đây là bước quan trọng nhất.

Nguyên tắc kỹ thuật thường áp dụng:

Giá trị chỉnh rơ le nhiệt ≈ dòng định mức động cơ

Ví dụ:

Motor có dòng định mức:

12A

Cài đặt:

11,5 – 12A

Không nên:

• Chỉnh thấp xuống 8A → dễ gây ngắt giả.

• Chỉnh cao lên 15A → giảm khả năng bảo vệ.

Bảng tham khảo cách chỉnh rơ le nhiệt cho động cơ

Dòng định mức motor	Giá trị cài đặt tham khảo
5A	4,8 – 5A
10A	9,5 – 10A
15A	14 – 15A
25A	24 – 25A
40A	38 – 40A

Lưu ý:

Bảng trên chỉ mang tính tham khảo. Với hệ thống cầu trục thực tế cần căn cứ thêm vào:

• Chế độ tải.

• Chu kỳ làm việc.

• Điều kiện môi trường.

Xem thêm: Nguyên nhân rơ le nhiệt nhảy liên tục và cách xử lý hiệu quả

3.Những lưu ý quan trọng khi chỉnh rơ le nhiệt cho động cơ cầu trục

VNID – Kỹ thuật chuẩn xác tạo nên hệ thống vận hành bền vững.



Trong thực tế vận hành, việc chỉnh rơ le nhiệt không chỉ đơn giản là đặt đúng một giá trị dòng điện trên núm điều chỉnh. Đối với hệ thống cầu trục, kỹ thuật viên cần đánh giá thêm nhiều yếu tố liên quan đến đặc tính tải, chế độ làm việc và phương thức điều khiển động cơ.

Một thiết lập đúng cần đảm bảo hai yêu cầu:

• Động cơ được bảo vệ khi xảy ra quá tải thực sự.

• Hệ thống không bị dừng sai trong quá trình vận hành bình thường.

3.1. Không nên chỉnh rơ le nhiệt theo công suất động cơ mà bỏ qua dòng điện thực tế

Một sai lầm khá phổ biến khi lắp đặt tủ điện cầu trục là lựa chọn hoặc chỉnh rơ le nhiệt dựa theo công suất motor (kW) mà không kiểm tra dòng điện định mức.

Ví dụ:

Hai động cơ cùng công suất 7,5kW nhưng có thể có:

• Điện áp khác nhau.

• Kiểu đấu dây khác nhau.

• Hiệu suất khác nhau.

• Dòng định mức khác nhau.

Vì vậy, thông số cần ưu tiên khi chỉnh rơ le nhiệt là:

Dòng điện định mức ghi trên nhãn động cơ.

Không nên áp dụng cách:

Motor 7,5kW → chọn rơ le nhiệt 7,5kW.

Thay vào đó cần xác định:

Motor 7,5kW → dòng định mức bao nhiêu A → chọn rơ le nhiệt có dải chỉnh phù hợp.

3.2. Cách chỉnh rơ le nhiệt khi động cơ cầu trục sử dụng biến tần

Hiện nay nhiều hệ thống cầu trục hiện đại sử dụng biến tần điều khiển tốc độ nhằm:

• Khởi động mềm hơn.

• Giảm rung lắc tải.

• Điều chỉnh tốc độ nâng hạ.

• Tăng tuổi thọ cơ khí.

Tuy nhiên, khi sử dụng biến tần, cách bố trí bảo vệ động cơ có sự khác biệt so với phương pháp điều khiển trực tiếp bằng contactor.

Trong nhiều trường hợp:

Biến tần đã tích hợp sẵn chức năng bảo vệ quá tải động cơ.

Vì vậy cần xem xét vị trí lắp rơ le nhiệt.

Trường hợp 1: Motor chạy trực tiếp qua contactor

Sơ đồ:

Nguồn → Contactor → Rơ le nhiệt → Motor

Khi đó:

• Rơ le nhiệt là thiết bị bảo vệ chính.

• Cần chỉnh theo dòng định mức motor.

Trường hợp 2: Motor điều khiển qua biến tần

Sơ đồ:

Nguồn → Biến tần → Motor

Lúc này:

• Biến tần thường đảm nhận chức năng bảo vệ quá tải.

• Cần cài đặt thông số motor trực tiếp trên biến tần.

Ví dụ:

• Công suất motor.

• Dòng định mức.

• Tần số làm việc.

• Điện áp động cơ.

Trong trường hợp này, nếu sử dụng thêm rơ le nhiệt, cần tính toán phù hợp để tránh:

• Bảo vệ trùng lặp.

• Ngắt sai khi biến tần tăng tốc.

• Sai lệch giữa dòng cài đặt và dòng thực tế.

Xem thêm: Biến tần điều khiển cầu trục hoạt động như thế nào?

3.3. Không nên tăng dòng chỉnh rơ le nhiệt để tránh tình trạng nhảy bảo vệ

Một lỗi kỹ thuật khá thường gặp trong quá trình vận hành cầu trục là:

“Rơ le nhiệt hay nhảy → tăng dòng chỉnh lên cao hơn.”

Đây không phải là giải pháp xử lý đúng.

Khi rơ le nhiệt thường xuyên tác động, cần kiểm tra nguyên nhân:

• Cầu trục đang nâng quá tải.

• Phanh cơ khí bị bó.

• Bánh xe di chuyển bị kẹt.

• Vòng bi động cơ xuống cấp.

• Điện áp nguồn không ổn định.

• Motor bị suy giảm cách điện.

Nếu chỉ tăng giá trị chỉnh rơ le nhiệt:

• Động cơ có thể tiếp tục làm việc trong tình trạng nguy hiểm.

• Nhiệt độ motor tăng cao.

• Nguy cơ cháy cuộn dây tăng lên.

Kinh nghiệm thực tế:

Rơ le nhiệt tác động thường xuyên là dấu hiệu cần kiểm tra hệ thống, không phải dấu hiệu cần tăng dòng bảo vệ.

4. Các lỗi thường gặp khi chỉnh rơ le nhiệt và cách khắc phục

VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.



Trong quá trình bảo trì nhiều hệ thống cầu trục, một số lỗi liên quan đến rơ le nhiệt xuất hiện khá phổ biến.

4.1. Rơ le nhiệt liên tục nhảy dù động cơ hoạt động bình thường

Nguyên nhân:

• Giá trị cài đặt thấp hơn dòng làm việc thực tế.

• Chọn sai dải rơ le nhiệt.

• Motor có dòng khởi động lớn.

• Tiếp điểm hoặc đầu nối bị lỏng.

Cách xử lý:

• Kiểm tra dòng điện thực tế bằng ampe kìm.

• So sánh với giá trị cài đặt.

• Kiểm tra lại thông số motor.

• Điều chỉnh về mức phù hợp.

4.2. Motor bị nóng nhưng rơ le nhiệt không tác động

Đây là trường hợp nguy hiểm hơn.

Nguyên nhân có thể:

• Chỉnh dòng rơ le nhiệt quá cao.

• Chọn sai model rơ le nhiệt.

• Thanh cảm biến nhiệt bị sai lệch.

• Motor bị mất pha nhưng không được phát hiện.

Giải pháp:

• Kiểm tra lại dòng định mức.

• Cài đặt lại thông số bảo vệ.

• Kiểm tra tình trạng nguồn cấp.

4.3. Rơ le nhiệt bị hỏng sau thời gian dài sử dụng

Một số dấu hiệu nhận biết:

• Không reset được sau khi tác động.

• Tiếp điểm đóng cắt không ổn định.

• Có dấu hiệu cháy xém tại đầu cực.

Nguyên nhân:

• Làm việc trong môi trường nhiệt độ cao.

• Dòng điện vượt quá giới hạn nhiều lần.

• Tuổi thọ thiết bị đã hết.

Khi đó nên thay thế thiết bị mới thay vì tiếp tục sử dụng.

Bài viết đề xuất: Rơ le nhiệt hoạt động như thế nào trong hệ thống cầu trục - VNID

5. Kinh nghiệm lựa chọn và bảo trì rơ le nhiệt trong hệ thống điện cầu trục

VNID – Không chỉ cung cấp thiết bị, VNID cung cấp sự an tâm.



Một hệ thống cầu trục vận hành ổn định không chỉ phụ thuộc vào việc lựa chọn thiết bị ban đầu mà còn cần có kế hoạch kiểm tra, bảo dưỡng định kỳ.

5.1. Kiểm tra định kỳ giá trị cài đặt rơ le nhiệt

Trong quá trình bảo trì nên kiểm tra:

• Giá trị dòng đang cài đặt.

• Tình trạng núm điều chỉnh.

• Khả năng reset thiết bị.

• Tình trạng tiếp điểm.

Đặc biệt sau các trường hợp:

• Thay motor mới.

• Thay đổi tải nâng.

• Cải tạo tủ điện.

Cần kiểm tra và cài đặt lại rơ le nhiệt.

5.2. Kết hợp rơ le nhiệt với các thiết bị bảo vệ khác

Trong một hệ thống điện cầu trục chuyên nghiệp, rơ le nhiệt không hoạt động độc lập mà thường kết hợp cùng:

• Aptomat bảo vệ nguồn.

• Contactor điều khiển động cơ.

• Biến tần.

• Thiết bị giới hạn hành trình.

• Bộ điều khiển từ xa.

Mỗi thiết bị đảm nhiệm một chức năng riêng nhằm tạo thành hệ thống bảo vệ nhiều lớp.

[Xem thêm: Cấu tạo và nguyên lý hoạt động của tủ điện điều khiển cầu trục]

6. VNID.VN – Tư vấn thiết kế và tối ưu hệ thống bảo vệ động cơ cầu trục

Có thể thấy, việc chỉnh rơ le nhiệt đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo tuổi thọ và độ an toàn của hệ thống nâng hạ.

Một giá trị cài đặt phù hợp sẽ giúp:

• Bảo vệ motor khi quá tải.

• Hạn chế sự cố cháy động cơ.

• Giảm thời gian dừng máy.

• Nâng cao độ ổn định khi vận hành cầu trục.

Với kinh nghiệm trong lĩnh vực:

• Thiết kế tủ điện điều khiển cầu trục.

• Cải tạo hệ thống điện nâng hạ.

• Lựa chọn thiết bị bảo vệ động cơ.

VNID.VN cung cấp các giải pháp phù hợp cho từng hệ thống:

• Cầu trục dầm đơn.

• Cầu trục dầm đôi.

• Cổng trục.

• Monorail nâng hạ.

• Pa lăng điện.

Chúng tôi hỗ trợ khách hàng:

• Tư vấn lựa chọn rơ le nhiệt.

• Thiết kế sơ đồ điều khiển.

• Cải tạo tủ điện cầu trục cũ.

• Tối ưu hệ thống bảo vệ động cơ.

Một hệ thống điện cầu trục an toàn không chỉ đến từ thiết bị chất lượng, mà còn phụ thuộc vào việc cài đặt đúng kỹ thuật và phù hợp với điều kiện vận hành thực tế.

Xem thêm: So sánh rơ le nhiệt và CB (aptomat) - VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





FAQ – Câu hỏi thường gặp về cách chỉnh rơ le nhiệt

1. Nên chỉnh rơ le nhiệt bằng bao nhiêu phần trăm dòng định mức động cơ?

Thông thường nên cài đặt gần bằng dòng điện định mức ghi trên nhãn động cơ. Không nên giảm quá thấp hoặc tăng quá cao vì đều ảnh hưởng đến khả năng bảo vệ.

2. Vì sao rơ le nhiệt cầu trục thường xuyên bị nhảy?

Các nguyên nhân thường gặp:

• Động cơ bị quá tải.

• Cài đặt dòng quá thấp.

• Motor gặp vấn đề cơ khí.

• Nguồn điện không ổn định.

Cần kiểm tra nguyên nhân trước khi điều chỉnh lại thông số.

3. Khi dùng biến tần có cần lắp rơ le nhiệt không?

Tùy theo thiết kế hệ thống. Nhiều biến tần đã tích hợp chức năng bảo vệ quá tải động cơ, tuy nhiên trong một số hệ thống vẫn có thể sử dụng thêm thiết bị bảo vệ phù hợp để tăng mức độ an toàn.



---

Bạn đang xem sản phẩm Cách Chỉnh Rơ Le Nhiệt Đúng Kỹ Thuật Cho Động Cơ Cầu Trục
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
