Cách chọn cảm biến giới hạn hành trình phù hợp cho cầu trục chính xác và hiệu quả



Trong hệ thống nâng hạ công nghiệp, cảm biến giới hạn hành trình (Limit Switch) là một trong những thiết bị quan trọng giúp kiểm soát chuyển động và đảm bảo an toàn khi vận hành cầu trục. Tuy nhiên, trên thực tế không phải bất kỳ loại Limit Switch nào cũng có thể sử dụng cho mọi hệ thống cầu trục.

Việc lựa chọn cảm biến giới hạn hành trình cầu trục phù hợp cần dựa trên nhiều yếu tố như: loại cầu trục, cơ cấu chuyển động, môi trường làm việc, tải trọng nâng, tần suất vận hành và yêu cầu về độ chính xác.

Nếu lựa chọn sai thiết bị có thể dẫn đến nhiều vấn đề:

• Limit Switch tác động không chính xác.

• Cầu trục dừng sai vị trí.

• Thiết bị nhanh bị hỏng do không phù hợp môi trường.

• Giảm độ an toàn trong quá trình vận hành.

Với kinh nghiệm trong lĩnh vực thiết kế và lắp đặt hệ thống điện cầu trục, VNID nhận thấy rằng một thiết bị Limit Switch phù hợp không chỉ giúp bảo vệ thiết bị mà còn góp phần nâng cao độ ổn định và tuổi thọ của toàn bộ hệ thống nâng hạ.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách lựa chọn cảm biến hành trình nâng hạ cầu trục phù hợp dựa trên các tiêu chí kỹ thuật quan trọng.

1. Xác định vị trí và mục đích sử dụng của Limit Switch trên cầu trục

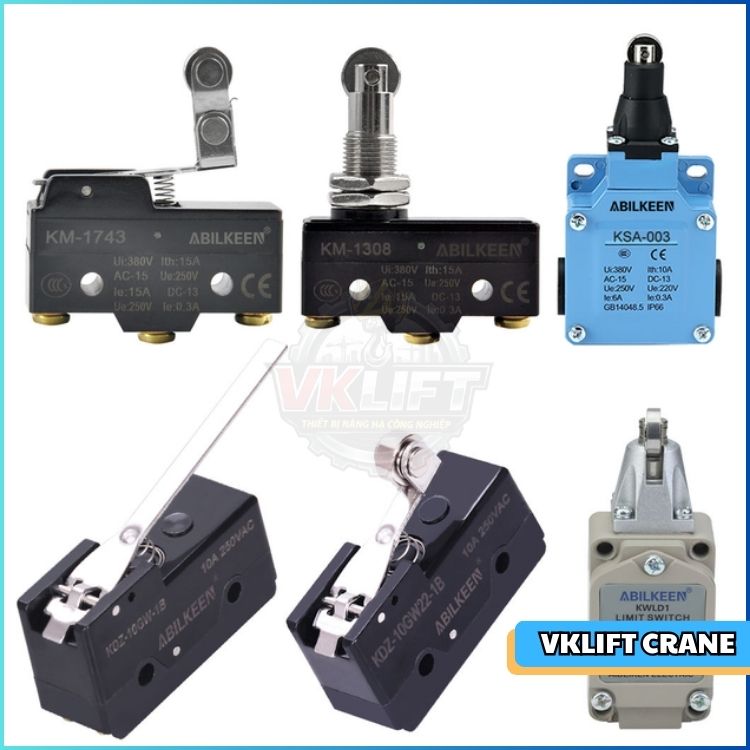

VNID – Chất lượng thiết bị giới hạn hành trình luôn được kiểm tra nghiêm ngặt trước khi bàn giao.



Trước khi lựa chọn cảm biến giới hạn hành trình, yếu tố đầu tiên cần xác định là vị trí lắp đặt và chức năng bảo vệ mà thiết bị cần đảm nhiệm.

Mỗi vị trí trên cầu trục sẽ có yêu cầu khác nhau về kiểu dáng, độ bền và phương thức tác động.

1.1. Lựa chọn Limit Switch cho cơ cấu nâng hạ

Đây là vị trí yêu cầu độ an toàn cao nhất vì liên quan trực tiếp đến tải trọng và móc cẩu.

Limit Switch nâng hạ có nhiệm vụ:

• Giới hạn vị trí nâng cao nhất của móc.

• Ngăn động cơ tiếp tục kéo tải khi đạt giới hạn.

• Bảo vệ tang cuốn cáp, hộp giảm tốc và động cơ nâng.

Khi lựa chọn cần ưu tiên:

• Độ chính xác tác động cao.

• Độ bền cơ khí tốt.

• Khả năng làm việc liên tục.

Thông thường các hệ thống nâng hạ tải trọng lớn sẽ ưu tiên sử dụng:

• Rotary Limit Switch.

• Limit Switch dạng đối trọng.

• Cảm biến giới hạn chuyên dụng cho cơ cấu nâng.

1.2. Lựa chọn Limit Switch cho cơ cấu di chuyển xe con

Xe con cầu trục thường di chuyển trên dầm ngang nên cần giới hạn hành trình tại hai đầu dầm.

Yêu cầu thiết bị:

• Chịu được rung động.

• Tác động ổn định.

• Có khả năng làm việc với tần suất cao.

Các loại thường sử dụng:

• Limit Switch dạng cần gạt.

• Limit Switch dạng con lăn.

1.3. Lựa chọn Limit Switch cho cơ cấu di chuyển cầu trục

Đối với cầu trục chạy dọc nhà xưởng, cảm biến giới hạn hành trình cần đảm bảo:

• Khoảng cách tác động phù hợp.

• Chịu được va chạm cơ khí.

• Hoạt động ổn định trong môi trường công nghiệp.

Thiết bị thường kết hợp với:

• Bộ giảm tốc.

• Biến tần.

• Hệ thống chống va.

Bài viết liên quan: Limit Switch (Cảm biến giới hạn hành trình) là gì -VNID

2. Lựa chọn loại Limit Switch phù hợp với yêu cầu vận hành

VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Hiện nay trên thị trường có nhiều loại cảm biến giới hạn hành trình khác nhau. Mỗi loại có ưu điểm và phạm vi ứng dụng riêng.

2.1. Limit Switch cơ khí truyền thống

Đây là loại phổ biến nhất trong các hệ thống cầu trục hiện nay.

Ưu điểm:

• Kết cấu đơn giản.

• Dễ lắp đặt.

• Giá thành hợp lý.

• Dễ thay thế khi bảo trì.

Phù hợp với:

• Cầu trục dầm đơn.

• Cầu trục dầm đôi.

• Cổng trục.

• Pa lăng điện.

Tuy nhiên, do sử dụng cơ cấu tiếp xúc vật lý nên cần chú ý đến tuổi thọ cơ khí khi làm việc với tần suất cao.

2.2. Rotary Limit Switch (Cảm biến giới hạn dạng xoay)

Đây là dòng Limit Switch chuyên dụng thường dùng cho các hệ thống nâng hạ yêu cầu độ chính xác cao.

Đặc điểm:

• Sử dụng cơ cấu bánh răng truyền động.

• Có thể cài đặt nhiều điểm giới hạn.

• Kiểm soát hành trình chính xác hơn.

Ứng dụng:

• Cầu trục tải trọng lớn.

• Thiết bị nâng chuyên dụng.

• Hệ thống làm việc liên tục.

2.3. Cảm biến giới hạn hành trình điện tử

Các hệ thống cầu trục hiện đại có thể sử dụng:

• Cảm biến tiệm cận.

• Cảm biến từ.

• Encoder.

Ưu điểm:

• Không bị hao mòn cơ khí.

• Độ chính xác cao.

• Phù hợp hệ thống tự động hóa.

Nhược điểm:

• Chi phí đầu tư cao hơn.

• Yêu cầu hệ thống điều khiển phức tạp hơn.

2.4. So sánh các loại Limit Switch sử dụng cho cầu trục

Tiêu chí	Limit Switch cơ khí	Rotary Limit Switch	Cảm biến điện tử
Độ chính xác	Trung bình	Cao	Rất cao
Độ bền	Cao	Rất cao	Cao
Chi phí	Thấp	Trung bình - cao	Cao
Bảo trì	Dễ dàng	Trung bình	Yêu cầu kỹ thuật
Ứng dụng	Cầu trục phổ thông	Cầu trục tải lớn	Hệ thống tự động

3. Các thông số kỹ thuật cần quan tâm khi chọn Limit Switch cầu trục

VNID – Từ kỹ thuật đến vận hành, mọi chi tiết đều cần chính xác.



Sau khi xác định loại cảm biến phù hợp, cần kiểm tra các thông số kỹ thuật để đảm bảo thiết bị đáp ứng yêu cầu vận hành.

3.1. Điện áp và dòng điện làm việc

Limit Switch cần phù hợp với điện áp điều khiển trong tủ điện cầu trục.

Một số mức điện áp phổ biến:

• 24VDC.

• 48VDC.

• 110VAC.

• 220VAC.

Ngoài ra cần kiểm tra:

• Dòng điện định mức của tiếp điểm.

• Khả năng chịu tải khi đóng cắt.

Không nên sử dụng thiết bị có dòng định mức thấp hơn yêu cầu vì dễ gây cháy tiếp điểm.

3.2. Cấp bảo vệ IP của thiết bị

Môi trường làm việc ảnh hưởng trực tiếp đến tuổi thọ Limit Switch.

Ví dụ:

Môi trường	Yêu cầu
Nhà xưởng thông thường	IP54 trở lên
Nhà máy cơ khí nhiều bụi	IP65
Môi trường ngoài trời	IP65 - IP67

Việc lựa chọn đúng cấp bảo vệ giúp hạn chế:

• Bụi xâm nhập.

• Nước tác động.

• Oxy hóa tiếp điểm.

3.3. Độ bền cơ khí và tần suất hoạt động

Cầu trục trong nhà máy có thể vận hành hàng trăm lần mỗi ngày.

Vì vậy cần quan tâm:

• Số lần đóng ngắt cơ khí.

• Khả năng chịu rung.

• Độ bền lò xo hồi vị.

• Chất lượng cơ cấu tác động.

Đối với hệ thống hoạt động liên tục, nên ưu tiên các dòng Limit Switch công nghiệp có tuổi thọ cao.

3.4. Kiểu tiếp điểm của Limit Switch

Trong hệ thống cầu trục, phổ biến nhất là:

• NC (Normally Closed): thường đóng.

• NO (Normally Open): thường mở.

Trong mạch bảo vệ an toàn:

Tiếp điểm NC thường được ưu tiên sử dụng vì khi xảy ra lỗi như đứt dây hoặc mất tín hiệu, hệ thống có thể nhận biết và dừng thiết bị.

Bài viết nổi bật: Cảm biến giới hạn hành trình cầu trục bị hỏng - VNID

4. Những sai lầm thường gặp khi lựa chọn cảm biến hành trình cầu trục

VNID – Tư vấn tận tâm, giải pháp phù hợp, đồng hành dài lâu.



Trong quá trình tư vấn và triển khai thực tế, nhiều hệ thống gặp sự cố do lựa chọn Limit Switch chưa phù hợp.

4.1. Chọn thiết bị chỉ dựa trên giá thành

Một số doanh nghiệp lựa chọn sản phẩm giá rẻ nhưng không phù hợp với môi trường làm việc.

Hậu quả:

• Thiết bị nhanh hỏng.

• Tín hiệu không ổn định.

• Tăng chi phí bảo trì.

Giải pháp:

• Ưu tiên thiết bị có thông số phù hợp.

• Xem xét chi phí vận hành lâu dài.

4.2. Chọn sai loại Limit Switch cho từng cơ cấu

Ví dụ:

• Dùng Limit Switch thông thường cho cơ cấu nâng tải lớn.

• Dùng cảm biến không chống bụi trong môi trường đúc thép.

Điều này làm giảm hiệu quả bảo vệ của hệ thống.

4.3. Không tính đến điều kiện môi trường làm việc

Các yếu tố cần đánh giá:

• Nhiệt độ.

• Độ ẩm.

• Bụi kim loại.

• Rung động.

• Hóa chất.

Một thiết bị phù hợp trong nhà xưởng sạch có thể không phù hợp trong môi trường luyện kim hoặc cơ khí nặng.

Bài viết đề xuất: Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục

5. Quy trình lựa chọn Limit Switch cầu trục phù hợp tại VNID

Các thiết bị giới hạn hành trình chính hãng – đảm bảo chất lượng vận hành chính xác

Để lựa chọn chính xác cảm biến giới hạn hành trình, kỹ thuật viên thường thực hiện theo quy trình:

5.1. Khảo sát hệ thống cầu trục thực tế

Bao gồm:

• Loại cầu trục.

• Tải trọng nâng.

• Số lượng cơ cấu chuyển động.

• Điều kiện làm việc.

5.2. Xác định yêu cầu kỹ thuật

Đánh giá:

• Vị trí lắp đặt.

• Điện áp điều khiển.

• Kiểu tín hiệu.

• Tần suất vận hành.

5.3. Lựa chọn thiết bị và phương án lắp đặt

Dựa trên các yếu tố:

• Độ bền.

• Độ chính xác.

• Chi phí.

• Khả năng bảo trì.

(Internal link gợi ý: Tham khảo các thiết bị điện điều khiển cầu trục được VNID cung cấp)

5.4. Kiểm tra và căn chỉnh sau lắp đặt

Sau khi lắp đặt cần:

• Kiểm tra điểm tác động.

• Chạy thử không tải.

• Kiểm tra khả năng dừng.

• Hiệu chỉnh vị trí giới hạn.

Gợi ý bài viết liên quan: Cầu trục bị quá tải có nguy hiểm gì - Nguyên nhân và cách xử lý

6. Kết luận: Lựa chọn đúng Limit Switch giúp cầu trục vận hành an toàn và hiệu quả

VNID – Hiểu nhu cầu, đúng giải pháp, tối ưu chi phí.



Việc lựa chọn cảm biến giới hạn hành trình phù hợp cho cầu trục là yếu tố quan trọng nhằm đảm bảo hệ thống nâng hạ hoạt động ổn định, an toàn và bền bỉ.

Một thiết bị Limit Switch phù hợp cần đáp ứng:

• Đúng vị trí sử dụng.

• Đúng yêu cầu kỹ thuật.

• Phù hợp môi trường làm việc.

• Có độ bền cao.

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo và cung cấp thiết bị nâng hạ công nghiệp, VNID cung cấp các giải pháp:

• Limit Switch cầu trục.

• Tủ điện điều khiển cầu trục.

• Biến tần, PLC.

• Thiết bị điện công nghiệp.

• Linh kiện và phụ kiện thay thế.

VNID sẵn sàng tư vấn giải pháp lựa chọn cảm biến hành trình nâng hạ cầu trục phù hợp nhất với từng nhu cầu sử dụng, giúp doanh nghiệp tối ưu hiệu quả vận hành và đảm bảo an toàn trong sản xuất.

Bài viết tiếp theo: Báo Giá Biến Tần Cầu Trục Mới Nhất Và Đơn Vị Cung Cấp Biến Tần Uy Tín

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về lựa chọn Limit Switch cầu trục

1. Nên chọn Limit Switch cơ khí hay cảm biến điện tử cho cầu trục?

Điều này phụ thuộc vào yêu cầu sử dụng. Cầu trục thông thường có thể dùng Limit Switch cơ khí, trong khi hệ thống tự động hóa hoặc yêu cầu độ chính xác cao nên sử dụng cảm biến điện tử.

2. Limit Switch nâng hạ cầu trục cần quan tâm thông số nào nhất?

Các thông số quan trọng gồm: độ bền cơ khí, cấp bảo vệ IP, loại tiếp điểm, điện áp điều khiển và khả năng chịu được tần suất vận hành.

3. Có thể dùng chung một loại Limit Switch cho mọi vị trí trên cầu trục không?

Không nên. Mỗi vị trí như nâng hạ, xe con và di chuyển cầu trục có yêu cầu khác nhau, vì vậy cần lựa chọn loại cảm biến phù hợp với từng cơ cấu.
