Cách chọn PLC phù hợp cho tủ điện cầu trục
Trong hệ thống điều khiển cầu trục hiện đại, PLC là thiết bị trung tâm quyết định khả năng vận hành, độ ổn định và tính linh hoạt của toàn bộ hệ thống điện điều khiển. Việc lựa chọn PLC phù hợp không chỉ dựa trên số lượng thiết bị cần điều khiển mà còn phải xem xét đến tải trọng cầu trục, số lượng cơ cấu chuyển động, phương thức giao tiếp với biến tần và yêu cầu mở rộng trong tương lai.
Thực tế trong quá trình thiết kế tủ điện cầu trục, nhiều hệ thống gặp vấn đề do lựa chọn PLC chưa phù hợp như: thiếu số lượng ngõ vào/ra, tốc độ xử lý không đáp ứng, khó mở rộng hoặc không tương thích với biến tần và các thiết bị tự động hóa khác.
Trong bài viết này, VNID.VN sẽ chia sẻ những tiêu chí quan trọng giúp lựa chọn PLC phù hợp cho tủ điện cầu trục, dựa trên kinh nghiệm thực tế trong thiết kế, lập trình và cải tạo hệ thống điều khiển nâng hạ công nghiệp.
1.Xác định yêu cầu điều khiển trước khi lựa chọn PLC cho cầu trục

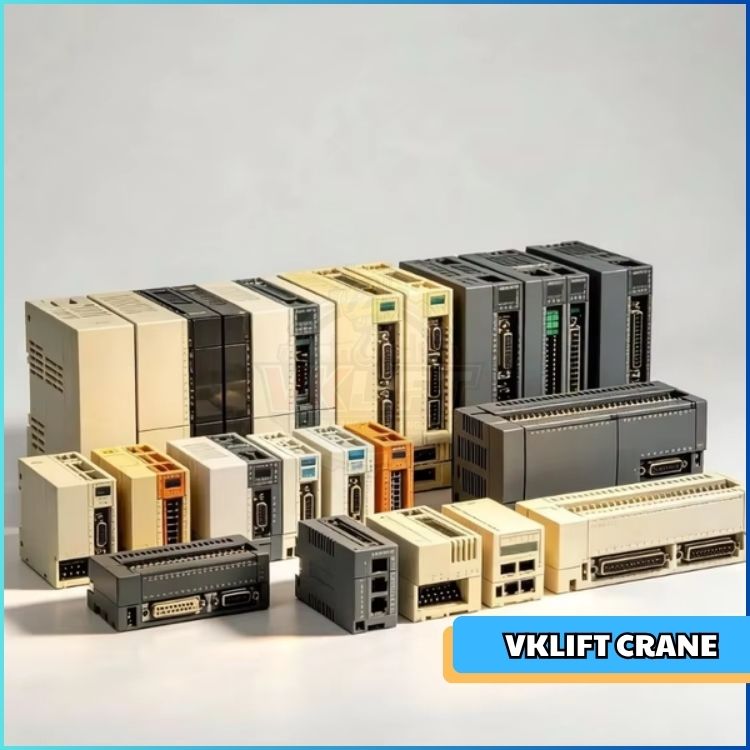

PLC điều khiển thông minh – Tối ưu hiệu xuất – Tối ưu vận hành
1.1. Đánh giá loại cầu trục và số lượng cơ cấu cần điều khiển
Bước đầu tiên khi chọn PLC là xác định rõ đặc điểm của hệ thống cầu trục.
Mỗi loại cầu trục sẽ có yêu cầu điều khiển khác nhau:
|
Loại thiết bị nâng hạ |
Yêu cầu điều khiển PLC |
|---|---|
|
Cầu trục dầm đơn |
Điều khiển nâng hạ và di chuyển cơ bản |
|
Cầu trục dầm đôi |
Điều khiển nhiều động cơ, yêu cầu liên động cao |
|
Cổng trục |
Điều khiển đồng bộ nhiều cơ cấu chạy |
|
Monorail nâng hạ |
Yêu cầu điều khiển chính xác hành trình |
|
Hệ thống tự động hóa |
Cần PLC có khả năng giao tiếp và xử lý nâng cao |
Ví dụ:
Một cầu trục thông thường có thể chỉ cần điều khiển:
-
Motor nâng hạ.
-
Motor chạy ngang.
-
Motor chạy dọc.
Trong khi hệ thống cầu trục tự động có thể cần thêm:
-
Cảm biến vị trí.
-
Encoder.
-
Hệ thống giám sát.
-
Kết nối mạng nhà máy.
Do đó, không nên lựa chọn PLC chỉ dựa trên công suất cầu trục mà cần đánh giá toàn bộ yêu cầu điều khiển.
1.2. Xác định số lượng tín hiệu Input/Output cần thiết
Số lượng I/O là một trong những yếu tố quan trọng nhất khi lựa chọn PLC.
Trong tủ điện cầu trục, PLC thường nhận tín hiệu từ:
Thiết bị đầu vào (Input):
-
Nút nhấn điều khiển.
-
Remote điều khiển.
-
Công tắc hành trình.
-
Cảm biến quá tải.
-
Cảm biến vị trí.
-
Tín hiệu lỗi biến tần.
Thiết bị đầu ra (Output):
-
Lệnh chạy biến tần.
-
Điều khiển contactor.
-
Đèn báo trạng thái.
-
Còi cảnh báo.
-
Thiết bị bảo vệ.
Khi lựa chọn PLC, kỹ sư thiết kế thường tính toán:
Số lượng I/O cần dùng + 20–30% dự phòng mở rộng
Việc dự phòng giúp hệ thống dễ dàng nâng cấp khi khách hàng cần bổ sung thêm chức năng sau này.
Xem thêm bài viết: PLC là gì, Ứng dụng PLC trong điều khiển cầu trục - VNID để biết thêm về cách hoạt động của thiết bị
2.Các tiêu chí quan trọng khi lựa chọn PLC cho tủ điện cầu trục
VNID – Lắp đặt chuyên nghiệp, hỗ trợ nhanh chóng, hiệu quả lâu dài.
2.1. Lựa chọn PLC có tốc độ xử lý phù hợp
Tốc độ xử lý của PLC ảnh hưởng trực tiếp đến khả năng phản hồi của hệ thống cầu trục.
Đối với cầu trục, PLC cần xử lý nhanh các tín hiệu:
-
Nút điều khiển.
-
Công tắc giới hạn.
-
Lệnh dừng khẩn.
-
Phản hồi biến tần.
PLC có tốc độ xử lý tốt sẽ giúp:
-
Giảm độ trễ khi vận hành.
-
Điều khiển chuyển động chính xác hơn.
-
Tăng độ an toàn khi xử lý sự cố.
Đặc biệt với các hệ thống:
-
Cầu trục tải trọng lớn.
-
Cầu trục sử dụng nhiều biến tần.
-
Hệ thống yêu cầu điều khiển đồng bộ.
Nên ưu tiên các dòng PLC có khả năng xử lý nhanh và hỗ trợ mở rộng.
2.2. Khả năng kết nối với biến tần và thiết bị ngoại vi
Ngày nay, PLC trong tủ điện cầu trục thường không hoạt động độc lập mà cần kết nối với nhiều thiết bị khác.
Các phương thức giao tiếp phổ biến:
|
Phương thức kết nối |
Ứng dụng |
|---|---|
|
Digital I/O |
Điều khiển chạy/dừng cơ bản |
|
Analog 0-10V, 4-20mA |
Điều chỉnh tốc độ biến tần |
|
Modbus RTU |
Kết nối PLC với biến tần |
|
Profibus/Profinet |
Hệ thống tự động hóa cao |
|
Ethernet công nghiệp |
Kết nối nhà máy |
Khi lựa chọn PLC, cần kiểm tra:
-
PLC có hỗ trợ chuẩn truyền thông của biến tần không?
-
Có đủ module mở rộng không?
-
Có thể kết nối với HMI hoặc hệ thống SCADA không?
Một PLC tốt cần đảm bảo khả năng giao tiếp ổn định với biến tần điều khiển động cơ cầu trục.
2.3. Khả năng mở rộng trong tương lai
Một sai lầm phổ biến khi thiết kế tủ điện cầu trục là lựa chọn PLC vừa đủ cho nhu cầu hiện tại nhưng không có khả năng nâng cấp.
Ví dụ:
Ban đầu cầu trục chỉ cần:
-
Điều khiển nâng hạ.
-
Điều khiển chạy ngang.
Nhưng sau này có thể cần:
-
Thêm cảm biến vị trí.
-
Thêm màn hình HMI.
-
Kết nối hệ thống quản lý sản xuất.
Vì vậy nên lựa chọn PLC có:
-
Module mở rộng I/O.
-
Khả năng truyền thông mở rộng.
-
Dung lượng bộ nhớ đủ lớn.
Bài viết đề xuất Cách lập trình PLC điều khiển cầu trục cơ bản - VNID
3.Lựa chọn loại PLC phù hợp theo từng hệ thống cầu trục
VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.
3.1. PLC nhỏ gọn cho cầu trục điều khiển cơ bản
Đối với các hệ thống cầu trục có yêu cầu đơn giản, PLC compact là lựa chọn phù hợp.
Đặc điểm:
-
Số lượng I/O không quá lớn.
-
Điều khiển một vài động cơ.
-
Không yêu cầu nhiều kết nối mạng.
Ưu điểm:
-
Chi phí đầu tư thấp.
-
Kích thước nhỏ.
-
Dễ lập trình.
Phù hợp với:
-
Cầu trục nhà xưởng nhỏ.
-
Cầu trục tải trọng thấp.
-
Hệ thống nâng hạ đơn giản.
3.2. PLC dạng module cho hệ thống cầu trục công nghiệp
Đối với các hệ thống lớn, PLC dạng module thường được ưu tiên hơn.
Ưu điểm:
-
Dễ dàng mở rộng.
-
Tùy biến theo yêu cầu.
-
Khả năng xử lý mạnh hơn.
Có thể bổ sung:
-
Module Digital Input.
-
Module Digital Output.
-
Module Analog.
-
Module truyền thông.
Phù hợp với:
-
Cầu trục dầm đôi.
-
Cổng trục lớn.
-
Hệ thống nhiều động cơ.
3.3. PLC tích hợp truyền thông cho hệ thống cầu trục tự động
Với các nhà máy có mức độ tự động hóa cao, PLC cần có khả năng giao tiếp với nhiều thiết bị.
Các yêu cầu thường gặp:
-
Kết nối biến tần qua mạng.
-
Kết nối HMI.
-
Truyền dữ liệu về hệ thống quản lý.
Giải pháp này giúp:
-
Giám sát trạng thái cầu trục.
-
Theo dõi lỗi vận hành.
-
Tối ưu quá trình bảo trì.
Bài viết đề xuất: PLC kết hợp biến tần trong hệ thống cầu trục – VNID
4.Những lưu ý khi lựa chọn PLC và thiết kế tủ điện cầu trục
VNID – Thiết bị chính hãng, giải pháp chính xác, chất lượng bền lâu.
4.1. Không lựa chọn PLC chỉ dựa trên giá thành
Chi phí PLC chỉ là một phần trong tổng thể hệ thống.
Một PLC giá thấp nhưng:
-
Không đủ I/O.
-
Khó lập trình.
-
Không hỗ trợ mở rộng.
Có thể khiến chi phí bảo trì và nâng cấp tăng cao trong tương lai.
Do đó cần cân bằng giữa:
-
Chi phí đầu tư.
-
Độ ổn định.
-
Khả năng mở rộng.
-
Tính tương thích thiết bị.
4.2. Lựa chọn PLC phù hợp với môi trường làm việc
Môi trường công nghiệp có nhiều yếu tố ảnh hưởng đến thiết bị:
-
Bụi.
-
Nhiệt độ cao.
-
Rung động.
-
Nhiễu điện từ.
Khi thiết kế tủ điện cầu trục cần chú ý:
-
Bố trí PLC trong tủ điện hợp lý.
-
Tách biệt mạch điều khiển và động lực.
-
Sử dụng thiết bị chống nhiễu.
4.3. Đồng bộ PLC với toàn bộ hệ thống điều khiển
PLC không phải là một thiết bị hoạt động riêng lẻ mà cần phối hợp với:
-
Biến tần.
-
Động cơ.
-
Cảm biến.
-
Thiết bị bảo vệ.
-
Hệ thống điều khiển.
Một hệ thống tốt cần đảm bảo:
-
Chương trình PLC logic.
-
Biến tần cài đặt chính xác.
-
Thiết bị điện tương thích.
-
Sơ đồ đấu nối rõ ràng.
Bài viết gợi ý: Lỗi Lập Trình PLC Điều Khiển Cầu Trục Thường Gặp & Cách Khắc Phục
5. VNID.VN – Tư vấn lựa chọn PLC và thiết kế tủ điện cầu trục chuyên nghiệp
VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.
5.1. Lựa chọn PLC đúng giúp hệ thống cầu trục vận hành ổn định hơn
Việc lựa chọn PLC phù hợp cho tủ điện cầu trục cần dựa trên nhiều yếu tố như:
-
Quy mô hệ thống.
-
Số lượng cơ cấu điều khiển.
-
Số lượng tín hiệu I/O.
-
Khả năng kết nối biến tần.
-
Nhu cầu mở rộng trong tương lai.
Một PLC phù hợp sẽ giúp:
-
Cầu trục vận hành chính xác.
-
Giảm sự cố.
-
Dễ dàng bảo trì.
-
Nâng cao tuổi thọ thiết bị.
5.2. VNID.VN cung cấp giải pháp PLC và tủ điện cầu trục theo yêu cầu
Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID.VN cung cấp các giải pháp:
-
Tư vấn lựa chọn PLC cho cầu trục.
-
Thiết kế tủ điện điều khiển cầu trục.
-
Lập trình PLC kết hợp biến tần.
-
Cải tạo hệ thống điều khiển cũ.
-
Nâng cấp tự động hóa cho nhà máy.
Chúng tôi luôn hướng tới giải pháp đúng kỹ thuật, tối ưu chi phí và phù hợp với điều kiện vận hành thực tế của từng khách hàng.
Bài viết tiếp theo: Thiết Bị Bảo Vệ Điện Cầu Trục Gồm Những Gì - VNID
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp khi chọn PLC cho tủ điện cầu trục
1. PLC nào phù hợp để điều khiển cầu trục?
PLC phù hợp phụ thuộc vào số lượng cơ cấu, số lượng I/O, yêu cầu giao tiếp biến tần và mức độ tự động hóa của hệ thống.
2. Có cần chọn PLC dư công suất khi thiết kế tủ điện cầu trục không?
Có. Nên lựa chọn PLC có khả năng dự phòng I/O và mở rộng để thuận tiện nâng cấp trong tương lai.
3. PLC có cần kết hợp với biến tần trong cầu trục không?
Với các hệ thống cầu trục hiện đại, PLC kết hợp biến tần giúp điều khiển tốc độ chính xác hơn, giảm rung tải và nâng cao độ an toàn khi vận hành.
