Cách chọn ray điện an toàn phù hợp cho cầu trục 1–20 tấn
Trong hệ thống cầu trục công nghiệp, ray điện an toàn (Conductor Rail) là một trong những thành phần quan trọng đảm nhiệm nhiệm vụ cấp nguồn điện liên tục cho thiết bị trong quá trình di chuyển.
Tuy nhiên, trên thực tế khi triển khai các dự án cầu trục, nhiều doanh nghiệp thường tập trung nhiều vào việc lựa chọn:
-
Dầm cầu trục.
-
Palang nâng hạ.
-
Động cơ di chuyển.
-
Biến tần điều khiển.
mà chưa thực sự quan tâm đúng mức đến việc lựa chọn hệ thống ray điện phù hợp.
Việc lựa chọn sai loại ray điện có thể dẫn đến nhiều vấn đề như:
-
Sụt áp khi cầu trục vận hành.
-
Nóng thanh dẫn điện.
-
Chổi lấy điện nhanh bị mòn.
-
Thiết bị hoạt động không ổn định.
-
Giảm tuổi thọ toàn bộ hệ thống điện.
Với kinh nghiệm khảo sát và triển khai nhiều hệ thống ray điện cầu trục cho tải trọng từ 1 tấn đến 20 tấn, đội ngũ kỹ thuật VNID nhận thấy rằng việc lựa chọn ray điện cần dựa trên nhiều yếu tố như tải trọng cầu trục, công suất động cơ, chiều dài đường chạy và môi trường làm việc.
Trong bài viết này, chúng tôi sẽ chia sẻ cách lựa chọn ray điện an toàn phù hợp cho cầu trục 1–20 tấn nhằm giúp doanh nghiệp có cái nhìn chính xác trước khi đầu tư.
Gợi ý bài viết liên quan: Ray Điện An Toàn Cầu Trục (Conductor Rail) Là Gì - VNID
1. Những yếu tố cần quan tâm khi lựa chọn ray điện cầu trục

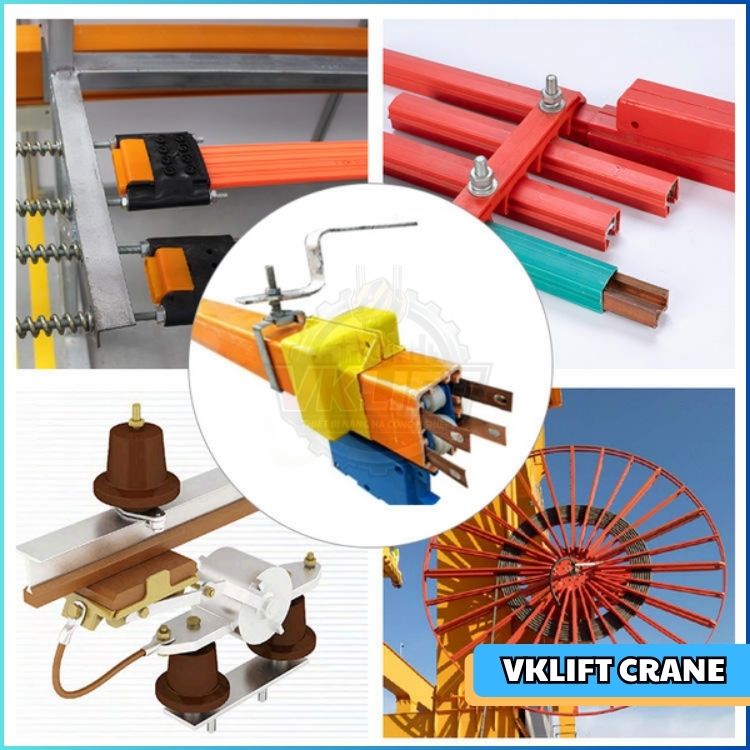

Ray điện an toàn cho cầu trục, cổng trục, thiết bị công nghiệp - VNID
Không phải mọi hệ thống cầu trục đều có thể sử dụng chung một loại ray điện. Việc lựa chọn cần được tính toán dựa trên điều kiện vận hành thực tế.
1.1. Lựa chọn ray điện theo tải trọng cầu trục
Tải trọng nâng của cầu trục là một trong những yếu tố đầu tiên cần xem xét.
Tuy nhiên, cần lưu ý rằng:
Tải trọng cầu trục không quyết định trực tiếp dòng điện của ray điện, mà thông số quan trọng hơn là:
-
Công suất động cơ di chuyển.
-
Công suất palang.
-
Số lượng động cơ sử dụng.
-
Tần suất làm việc.
Ví dụ:
-
Cầu trục 3 tấn hoạt động nhẹ trong kho có thể sử dụng ray điện dòng thấp.
-
Cầu trục 5 tấn hoặc 10 tấn hoạt động liên tục trong nhà máy cần ray điện có dòng tải lớn hơn.
1.2. Xác định dòng điện định mức của ray điện
Dòng điện định mức (A) là thông số quan trọng nhất khi lựa chọn ray điện.
Một số mức dòng điện phổ biến:
|
Dòng ray điện |
Ứng dụng phổ biến |
|---|---|
|
35A – 60A |
Cầu trục nhỏ, tải nhẹ |
|
75A – 100A |
Cầu trục 1–5 tấn |
|
120A – 200A |
Cầu trục 5–10 tấn |
|
250A – 400A |
Cầu trục tải lớn, làm việc liên tục |
Khi lựa chọn cần đảm bảo:
-
Dòng định mức của ray điện lớn hơn dòng tiêu thụ thực tế.
-
Có hệ số dự phòng khi thiết bị mở rộng.
-
Không vận hành ray điện ở mức tải tối đa liên tục.
Gợi ý bài viết tham khảo: Cách Lắp Đặt Ray Điện An Toàn Cầu Trục Đúng Kỹ Thuật Từ A-Z
1.3. Xác định chiều dài đường chạy cầu trục
Chiều dài tuyến ray cũng ảnh hưởng trực tiếp đến khả năng cấp điện.
Đối với tuyến ray dài:
-
Điện trở trên đường truyền tăng.
-
Có thể xảy ra hiện tượng sụt áp.
-
Cần lựa chọn thanh dẫn có tiết diện lớn hơn.
Ví dụ:
-
Nhà xưởng nhỏ dưới 30m có thể dùng ray điện tiêu chuẩn.
-
Nhà xưởng dài 50–100m cần tính toán kỹ hơn về dòng tải và điểm cấp nguồn.
1.4. Xem xét môi trường làm việc
Môi trường sử dụng ảnh hưởng lớn đến tuổi thọ ray điện.
Cần xác định:
-
Trong nhà hay ngoài trời.
-
Nhiệt độ môi trường.
-
Mức độ bụi.
-
Độ ẩm.
-
Hóa chất trong không khí.
|
Môi trường |
Giải pháp phù hợp |
|---|---|
|
Nhà xưởng sạch |
Ray điện hộp kín tiêu chuẩn |
|
Xưởng cơ khí nhiều bụi |
Ray điện có vỏ bảo vệ tốt |
|
Nhà máy thép |
Ray điện chịu nhiệt, độ bền cao |
|
Ngoài trời |
Ray điện chống ảnh hưởng môi trường |
2. Cách chọn ray điện phù hợp theo tải trọng cầu trục 1–20 tấn
VNID – Nâng cao hiệu suất sản xuất bằng giải pháp cung cấp điện bằng ray điện chuyên nghiệp.
Dựa trên kinh nghiệm thực tế, có thể tham khảo cách lựa chọn theo từng nhóm tải trọng như sau.
2.1. Ray điện cho cầu trục 1–3 tấn
Nhóm cầu trục tải nhỏ thường sử dụng trong:
-
Xưởng cơ khí nhỏ.
-
Kho hàng.
-
Nhà máy sản xuất nhẹ.
Đặc điểm:
-
Công suất động cơ không quá lớn.
-
Tần suất vận hành trung bình.
Giải pháp phù hợp:
-
Ray điện dòng 35A–75A.
-
Loại ray điện hộp kín.
-
Kết cấu nhỏ gọn.
Ưu điểm:
-
Chi phí đầu tư hợp lý.
-
Dễ lắp đặt.
-
Bảo trì đơn giản.
2.2. Ray điện cho cầu trục 5 tấn
Cầu trục 5 tấn là nhóm được sử dụng rất phổ biến.
Ứng dụng:
-
Nhà máy cơ khí.
-
Xưởng kết cấu thép.
-
Kho sản xuất.
Với nhóm này nên lựa chọn:
-
Ray điện từ 75A–150A.
-
Thanh dẫn đồng chất lượng cao.
-
Bộ lấy điện có độ bền tốt.
Cần đặc biệt chú ý đến:
-
Tần suất làm việc.
-
Số ca vận hành.
-
Chiều dài nhà xưởng.
Bài viết nổi bật của VNID: Cách Chọn Ray Điện An Toàn Cho Cầu Trục 1–20 Tấn Đúng Kỹ Thuật
2.3. Ray điện cho cầu trục 10 tấn
Đối với cầu trục 10 tấn, yêu cầu về hệ thống cấp điện cao hơn.
Các yếu tố cần quan tâm:
-
Công suất động cơ lớn.
-
Tải trọng vận hành cao.
-
Khả năng làm việc liên tục.
Thông thường nên lựa chọn:
-
Ray điện dòng 150A–250A.
-
Hệ thống có khả năng chịu tải tốt.
-
Kết cấu bảo vệ chắc chắn.
2.4. Ray điện cho cầu trục 15–20 tấn
Đây là nhóm cầu trục công nghiệp nặng.
Ứng dụng:
-
Nhà máy thép.
-
Xưởng đúc.
-
Công nghiệp chế tạo máy.
Yêu cầu:
-
Dòng điện lớn.
-
Độ ổn định cao.
-
Khả năng chịu môi trường khắc nghiệt.
Giải pháp:
-
Ray điện dòng cao.
-
Thanh dẫn tiết diện lớn.
-
Hệ thống cấp nguồn nhiều điểm nếu tuyến dài.
Bài viết tìm kiếm thường xuyên của VNID: So sánh ray điện an toàn và cáp treo cầu trục chi tiết từ A-Z
3. Các tiêu chí kỹ thuật quan trọng khi chọn ray điện cầu trục
VNID – Vững kỹ thuật, chuẩn giải pháp, dẫn đầu chất lượng.
3.1. Chọn số cực ray điện phù hợp
Ray điện có thể được thiết kế:
-
3 cực.
-
4 cực.
-
5 cực.
Việc lựa chọn phụ thuộc vào:
-
Nguồn điện sử dụng.
-
Yêu cầu điều khiển.
-
Thiết bị phụ trợ.
Ví dụ:
-
Hệ thống đơn giản có thể sử dụng ray điện 3 cực.
-
Hệ thống có điều khiển phức tạp có thể cần nhiều cực hơn.
3.2. Chọn loại ray điện kín hay hở
|
Loại ray điện |
Ưu điểm |
Ứng dụng |
|---|---|---|
|
Ray điện kín |
An toàn, chống bụi tốt |
Nhà xưởng phổ biến |
|
Ray điện hở |
Dòng tải lớn |
Công nghiệp nặng |
3.3. Lựa chọn bộ lấy điện phù hợp
VNID – Am hiểu thiết bị, tinh thông kỹ thuật, tối ưu vận hành.
Bộ lấy điện ảnh hưởng trực tiếp đến độ ổn định khi vận hành.
Cần quan tâm:
-
Số cực lấy điện.
-
Dòng tải.
-
Chất lượng chổi than.
-
Khả năng chịu tốc độ di chuyển.
Bộ lấy điện kém chất lượng có thể gây:
-
Mất tiếp xúc.
-
Phát sinh tia lửa.
-
Mòn nhanh thanh dẫn.
Tìm hiểu thêm: Cáp Điện Dẹt Cầu Trục (Flat Cable) Là Gì? Cấu Tạo Và Cách Chọn
4. Những sai lầm thường gặp khi lựa chọn ray điện cầu trục
VNID – Hiểu nhu cầu, đúng giải pháp, tối ưu chi phí.
Trong thực tế triển khai, một số sai lầm phổ biến gồm:
4.1. Chọn ray điện chỉ dựa vào tải trọng nâng
Đây là lỗi nhiều khách hàng gặp phải.
Ví dụ:
Hai cầu trục cùng tải trọng 5 tấn nhưng:
-
Một chiếc hoạt động 2 giờ/ngày.
-
Một chiếc hoạt động 20 giờ/ngày.
sẽ cần giải pháp ray điện khác nhau.
4.2. Không tính đến chiều dài tuyến ray
Nếu tuyến ray quá dài nhưng chọn dòng điện thấp sẽ gây:
-
Sụt áp.
-
Thiết bị chạy yếu.
-
Hỏng động cơ.
4.3. Không tính đến điều kiện môi trường
Ray điện sử dụng trong nhà máy thép hoặc môi trường bụi bẩn cần có tiêu chuẩn khác với nhà kho thông thường.
Bài viết lưu ý cho doanh nghiệp: Cách Lắp Đặt Cáp Điện Dẹt Cầu Trục Đúng Kỹ Thuật Từ A-Z
5. Kinh nghiệm lựa chọn ray điện cầu trục từ kỹ thuật VNID
VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.
Theo kinh nghiệm thực tế của VNID, để lựa chọn hệ thống ray điện phù hợp, doanh nghiệp nên chuẩn bị các thông tin:
-
Loại cầu trục sử dụng.
-
Tải trọng nâng.
-
Chiều dài đường chạy.
-
Công suất động cơ.
-
Môi trường làm việc.
-
Tần suất vận hành.
Một hệ thống ray điện tốt không chỉ cần đúng thông số mà còn phải:
-
Đồng bộ với thiết bị.
-
Dễ bảo trì.
-
Có khả năng mở rộng.
-
Đảm bảo an toàn lâu dài.
VNID hỗ trợ:
-
Khảo sát hệ thống thực tế.
-
Tư vấn lựa chọn ray điện.
-
Cung cấp thiết bị đồng bộ.
-
Thi công lắp đặt theo tiêu chuẩn kỹ thuật.
Gợi ý bài viết liên quan: Cáp Dẹt Cầu Trục Bị Đứt, Mòn: Nguyên Nhân Và Cách Khắc Phục
6. Kết luận
VNID – Giá trị thực tế, chi phí tối ưu, hiệu quả dài lâu.
Việc lựa chọn ray điện an toàn phù hợp cho cầu trục 1–20 tấn là bước quan trọng quyết định đến độ ổn định và tuổi thọ của toàn bộ hệ thống nâng hạ.
Một lựa chọn chính xác cần dựa trên:
-
Công suất thiết bị.
-
Dòng điện sử dụng.
-
Chiều dài hành trình.
-
Môi trường làm việc.
-
Yêu cầu vận hành thực tế.
Thay vì chỉ lựa chọn theo tải trọng cầu trục, doanh nghiệp nên có sự tư vấn kỹ thuật để đảm bảo hệ thống ray điện hoạt động an toàn, hiệu quả và tiết kiệm chi phí trong dài hạn.
Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID sẵn sàng đồng hành cùng khách hàng trong việc thiết kế và triển khai các giải pháp ray điện cầu trục, cầu trục, cổng trục và thiết bị điện công nghiệp phù hợp nhất.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp về lựa chọn ray điện cầu trục
1. Cầu trục 5 tấn nên dùng ray điện bao nhiêu ampe?
Thông thường cầu trục 5 tấn có thể sử dụng ray điện khoảng 75A–150A, tuy nhiên cần tính thêm công suất động cơ, chiều dài đường chạy và tần suất vận hành.
2. Có phải cầu trục tải càng lớn thì ray điện càng lớn không?
Không hoàn toàn. Việc lựa chọn ray điện phụ thuộc chủ yếu vào dòng điện tiêu thụ của thiết bị, không chỉ dựa vào tải trọng nâng.
3. Nên chọn ray điện kín hay ray điện hở cho cầu trục nhà xưởng?
Đối với đa số nhà xưởng hiện nay, ray điện kín được ưu tiên nhờ tính an toàn, khả năng chống bụi và độ ổn định cao trong quá trình vận hành.
