Thông tin chi tiết Cách Chọn Relay Mất Pha Phù Hợp Cho Cầu Trục Công Nghiệp

Cách chọn relay mất pha phù hợp cho cầu trục công nghiệp chuẩn kỹ thuật

Trong hệ thống điện điều khiển cầu trục công nghiệp, relay mất pha là một trong những thiết bị bảo vệ quan trọng giúp giám sát nguồn điện 3 pha, hạn chế các sự cố gây ảnh hưởng đến động cơ và toàn bộ hệ thống nâng hạ.

Tuy nhiên, trên thực tế không phải bất kỳ loại relay mất pha nào cũng có thể sử dụng cho mọi hệ thống cầu trục. Việc lựa chọn sai thông số kỹ thuật có thể khiến thiết bị hoạt động không chính xác, gây báo lỗi giả hoặc không phát hiện kịp thời các sự cố nguy hiểm.

Để lựa chọn được relay mất pha phù hợp, người thiết kế hệ thống cần dựa trên nhiều yếu tố như điện áp sử dụng, công suất động cơ, môi trường làm việc, yêu cầu bảo vệ và khả năng tích hợp với tủ điện điều khiển.

Trong bài viết này, VNID sẽ chia sẻ cách lựa chọn relay mất pha cho cầu trục công nghiệp theo góc nhìn kỹ thuật, giúp doanh nghiệp và kỹ thuật viên có thêm cơ sở để lựa chọn thiết bị phù hợp, đảm bảo hệ thống vận hành ổn định và an toàn.

1. Xác định vai trò của relay mất pha trước khi lựa chọn thiết bị

Thiết bị rơ le chống mất pha an toàn, chính hãng, vận hành bền bỉ với VNID

1.1. Relay mất pha có vai trò gì trong hệ thống cầu trục?

Trước khi lựa chọn relay mất pha, cần hiểu rõ vị trí và chức năng của thiết bị trong hệ thống điện điều khiển.

Relay mất pha không trực tiếp điều khiển động cơ mà đóng vai trò như một thiết bị giám sát và bảo vệ nguồn điện đầu vào.

Thiết bị có nhiệm vụ:

• Kiểm tra tình trạng nguồn điện 3 pha.

• Phát hiện hiện tượng mất pha.

• Phát hiện đảo pha.

• Giám sát tình trạng lệch điện áp giữa các pha.

• Gửi tín hiệu đến contactor, PLC hoặc hệ thống điều khiển để dừng thiết bị khi có sự cố.

Đối với cầu trục, relay mất pha thường được lắp đặt trong tủ điện điều khiển cầu trục, kết hợp cùng các thiết bị:

• Aptomat bảo vệ.

• Contactor.

• Rơ le nhiệt.

• Biến tần.

• PLC điều khiển.

Xem thêm: Relay mất pha là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong hệ thống điện điều khiển

1.2. Vì sao cần lựa chọn relay mất pha đúng kỹ thuật?

Mỗi hệ thống cầu trục có đặc điểm vận hành khác nhau:

• Công suất động cơ khác nhau.

• Môi trường làm việc khác nhau.

• Tần suất hoạt động khác nhau.

• Yêu cầu bảo vệ khác nhau.

Nếu lựa chọn relay không phù hợp có thể dẫn đến:

Lựa chọn sai	Hậu quả
Sai điện áp làm việc	Relay hoạt động không ổn định hoặc hỏng thiết bị
Sai cấp bảo vệ	Không phát hiện được sự cố kịp thời
Sai loại tiếp điểm	Không tương thích với mạch điều khiển
Sai môi trường sử dụng	Giảm tuổi thọ thiết bị

Vì vậy, việc lựa chọn relay mất pha cần được thực hiện dựa trên các tiêu chí kỹ thuật cụ thể.

2. Các tiêu chí quan trọng khi lựa chọn relay mất pha cho cầu trục

VNID – Từ thiết kế đến lắp đặt, mọi quy trình đều hướng tới hiệu quả lâu dài.



2.1. Lựa chọn relay mất pha theo điện áp nguồn sử dụng

Đây là tiêu chí đầu tiên cần kiểm tra khi lựa chọn thiết bị.

Các hệ thống cầu trục phổ biến hiện nay thường sử dụng:

• Nguồn 3 pha 380V.

• Nguồn 3 pha 400V.

• Nguồn 3 pha 415V.

Relay mất pha cần có dải điện áp làm việc phù hợp với nguồn cấp thực tế.

Ví dụ:

Điện áp hệ thống	Lựa chọn relay phù hợp
3 pha 220V	Relay hỗ trợ mức điện áp thấp
3 pha 380V	Relay mất pha công nghiệp tiêu chuẩn
3 pha 415V	Relay có dải điện áp cao hơn

Không nên lựa chọn relay có mức điện áp quá thấp hoặc quá cao so với hệ thống vì có thể làm giảm độ chính xác khi giám sát.

2.2. Lựa chọn theo công suất và loại động cơ cầu trục

Mặc dù relay mất pha không trực tiếp cấp nguồn cho động cơ, nhưng cần lựa chọn phù hợp với đặc điểm của động cơ được bảo vệ.

Cần xem xét:

• Công suất động cơ nâng hạ.

• Công suất động cơ di chuyển.

• Dòng điện định mức.

• Số lượng động cơ trong hệ thống.

Đối với:

Cầu trục tải nhẹ

Ví dụ:

• Cầu trục nhà xưởng nhỏ.

• Palang điện.

• Tời nâng.

Có thể sử dụng relay mất pha tiêu chuẩn với khả năng bảo vệ cơ bản.

Cầu trục tải trọng lớn

Ví dụ:

• Cầu trục luyện kim.

• Cầu trục dầm đôi.

• Cổng trục ngoài trời.

Nên lựa chọn relay:

• Độ chính xác cao.

• Khả năng chịu môi trường tốt.

• Có chức năng cảnh báo nâng cao.

2.3. Kiểm tra chức năng bảo vệ của relay mất pha

Không phải tất cả relay mất pha đều có cùng chức năng.

Một số dòng cơ bản chỉ có khả năng:

• Phát hiện mất pha.

Trong khi các dòng nâng cao có thêm:

• Bảo vệ đảo pha.

• Bảo vệ điện áp thấp.

• Bảo vệ quá áp.

• Giám sát mất cân bằng pha.

• Điều chỉnh thời gian trễ.

Bảng so sánh:

Chức năng	Relay cơ bản	Relay nâng cao
Phát hiện mất pha	Có	Có
Đảo pha	Có thể không có	Có
Lệch pha	Hạn chế	Có
Điều chỉnh ngưỡng bảo vệ	Không	Có
Ứng dụng công nghiệp nặng	Hạn chế	Phù hợp

Đối với hệ thống cầu trục công nghiệp, nên ưu tiên các loại relay có nhiều chức năng bảo vệ để tăng độ an toàn.

2.4. Lựa chọn theo loại tiếp điểm điều khiển

Relay mất pha thường sử dụng tiếp điểm đầu ra:

• NO (Normally Open).

• NC (Normally Closed).

• COM (chân chung).

Cần lựa chọn phù hợp với sơ đồ điều khiển của tủ điện.

Ví dụ:

Relay mất pha → Tiếp điểm NC → Cuộn hút Contactor

Khi nguồn điện bình thường:

• Relay duy trì trạng thái cho phép.

• Contactor hoạt động.

Khi mất pha:

• Tiếp điểm thay đổi trạng thái.

• Contactor bị ngắt.

• Động cơ dừng.

Việc lựa chọn sai loại tiếp điểm có thể khiến relay không thể phối hợp với hệ thống điều khiển.

Bài viết đề xuất: Thiết Bị Bảo Vệ Điện Cầu Trục Gồm Những Gì - VNID

3. Lựa chọn relay mất pha theo từng lĩnh vực và thiết bị nâng hạ

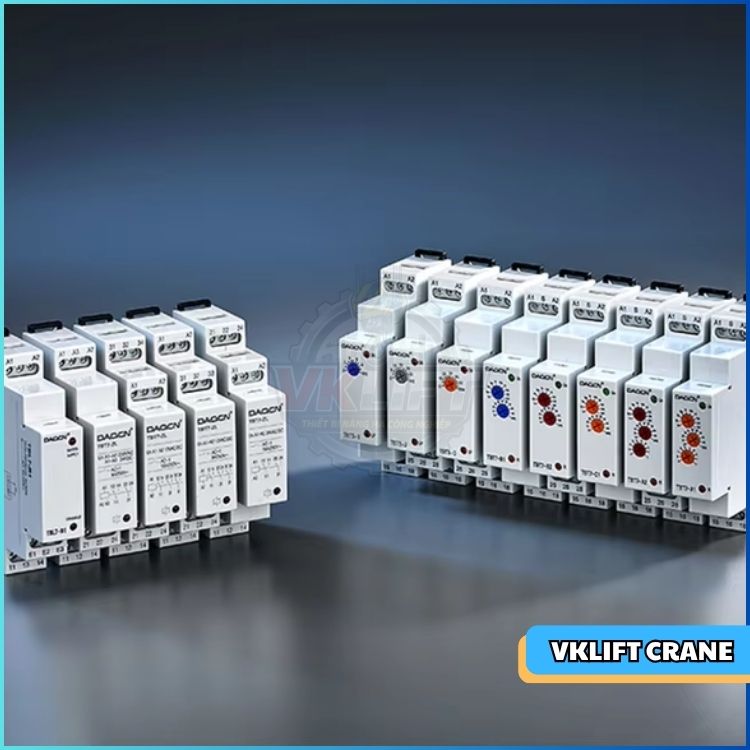

Thiết bị rơ le mất pha đa dạng kết cấu – phục vụ đa dạng lĩnh vực công nghiệp

3.1. Relay mất pha cho cầu trục nhà xưởng

Đây là nhóm ứng dụng phổ biến nhất.

Đặc điểm:

• Làm việc trong môi trường sản xuất liên tục.

• Tần suất đóng cắt cao.

• Yêu cầu vận hành ổn định.

Nên lựa chọn relay:

• Có khả năng giám sát nguồn 3 pha chính xác.

• Phản hồi nhanh.

• Dễ tích hợp với tủ điện điều khiển.

3.2. Relay mất pha cho cổng trục ngoài trời

Cổng trục thường làm việc trong môi trường:

• Bụi.

• Nhiệt độ thay đổi.

• Độ ẩm cao.

Do đó cần ưu tiên:

• Thiết bị có độ bền cao.

• Khả năng chống nhiễu tốt.

• Hoạt động ổn định trong môi trường khắc nghiệt.

Xem thêm: Rơ Le Nhiệt Là Gì, Cấu Tạo, Nguyên Lý Và Cách Chọn Cho Cầu Trục - VNID

3.3. Relay mất pha cho palang điện và tời nâng

Các thiết bị này thường có công suất nhỏ hơn cầu trục nhưng vẫn sử dụng động cơ 3 pha.

Khi lựa chọn cần chú ý:

• Kích thước nhỏ gọn.

• Dễ lắp đặt trong tủ điều khiển.

• Đáp ứng đúng điện áp vận hành.

3.4. Relay mất pha cho hệ thống cầu trục sử dụng biến tần

Với hệ thống sử dụng biến tần, relay mất pha cần có khả năng phối hợp tốt với:

• Biến tần.

• PLC.

• Bộ điều khiển tốc độ.

Cần kiểm tra:

• Khả năng chống nhiễu.

• Tín hiệu đầu ra.

• Phương thức kết nối điều khiển.

Xem thêm: Biến Tần Cầu Trục Là Gì - Vai Trò, Nguyên Lý, Ứng Dụng - VNID

4. Những sai lầm thường gặp khi lựa chọn relay mất pha

VNID – Nâng hạ công nghiệp bằng năng lực kỹ thuật thực chiến.



Trong thực tế thiết kế và bảo trì hệ thống điện cầu trục, một số lỗi lựa chọn thường gặp gồm:

4.1. Chọn relay chỉ dựa vào giá thành

Thiết bị giá rẻ có thể không đáp ứng:

• Độ chính xác.

• Độ bền.

• Khả năng phản hồi.

Đối với hệ thống nâng hạ, yếu tố an toàn cần được ưu tiên hơn chi phí đầu tư ban đầu.

4.2. Không kiểm tra điều kiện môi trường

Mỗi môi trường làm việc yêu cầu thiết bị khác nhau.

Ví dụ:

Môi trường	Yêu cầu
Nhà xưởng thông thường	Relay tiêu chuẩn
Nhà máy thép	Relay chịu nhiệt, chống nhiễu
Ngoài trời	Relay có độ bền cao

4.3. Không tính đến khả năng mở rộng hệ thống

Một hệ thống cầu trục có thể được nâng cấp trong tương lai.

Do đó nên lựa chọn relay có:

• Khả năng kết nối PLC.

• Khả năng mở rộng điều khiển.

• Tương thích với thiết bị mới.

Xem thêm: Động Cơ Cầu Trục Bị Cháy Do Mất Pha: Nguyên Nhân Và Cách Phòng Tránh

5. Kinh nghiệm lựa chọn và lắp đặt relay mất pha từ VNID

VNID – Giải pháp đúng giúp doanh nghiệp tiết kiệm nhiều hơn về lâu dài.



Với kinh nghiệm triển khai các hệ thống điện điều khiển cầu trục, VNID nhận thấy rằng việc lựa chọn relay mất pha cần dựa trên tổng thể hệ thống, không chỉ dựa vào riêng thông số của thiết bị.

Một quy trình lựa chọn phù hợp gồm:

Khảo sát hệ thống → Xác định nguồn điện → Kiểm tra động cơ → Chọn relay phù hợp → Lắp đặt và kiểm tra vận hành

Khi lựa chọn thiết bị, khách hàng nên:

• Xác định đúng điện áp sử dụng.

• Kiểm tra công suất động cơ.

• Lựa chọn thương hiệu uy tín.

• Đảm bảo thiết bị tương thích với tủ điện hiện hữu.

VNID hỗ trợ:

• Tư vấn lựa chọn relay mất pha.

• Cung cấp thiết bị điện cầu trục.

• Thiết kế và nâng cấp tủ điện điều khiển.

• Hỗ trợ lắp đặt, xử lý sự cố trên toàn quốc.

6. Kết luận: Lựa chọn đúng relay mất pha giúp nâng cao độ an toàn cho cầu trục công nghiệp

Relay mất pha là thiết bị nhỏ nhưng đóng vai trò quan trọng trong việc bảo vệ hệ thống điện và động cơ cầu trục. Việc lựa chọn đúng thiết bị theo điện áp, công suất, môi trường làm việc và yêu cầu điều khiển sẽ giúp hệ thống vận hành ổn định, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

Một relay mất pha phù hợp không chỉ giúp bảo vệ động cơ mà còn góp phần đảm bảo an toàn cho toàn bộ quá trình nâng hạ trong nhà máy.

Nếu doanh nghiệp đang cần tư vấn lựa chọn relay mất pha, thiết bị điện điều khiển cầu trục hoặc các giải pháp nâng cấp hệ thống nâng hạ, VNID luôn sẵn sàng hỗ trợ với các giải pháp kỹ thuật phù hợp nhất.

Bài viết tiếp theo: MCCB Là Gì - Cấu Tạo, Nguyên Lý Hoạt Động

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về cách chọn relay mất pha cho cầu trục

1. Relay mất pha có cần chọn theo công suất động cơ không?

Có. Mặc dù relay không trực tiếp cấp nguồn cho động cơ nhưng cần lựa chọn phù hợp với đặc điểm vận hành và yêu cầu bảo vệ của động cơ cầu trục.

2. Cầu trục 380V nên sử dụng relay mất pha loại nào?

Cầu trục sử dụng nguồn 380V nên chọn relay mất pha có dải điện áp phù hợp với hệ thống 3 pha 380V và có khả năng bảo vệ mất pha, đảo pha.

3. Có nên sử dụng relay mất pha cho cầu trục đã lắp đặt lâu năm không?

Có. Việc bổ sung relay mất pha cho các hệ thống cầu trục cũ giúp tăng khả năng bảo vệ, hạn chế nguy cơ cháy động cơ và giảm sự cố trong quá trình vận hành.

---
