Cách đấu cảm biến giới hạn hành trình (Limit Switch) vào tủ điện cầu trục chi tiết từ A-Z
Trong hệ thống điện điều khiển cầu trục, cảm biến giới hạn hành trình (Limit Switch) là thiết bị đảm nhiệm chức năng giám sát và bảo vệ các chuyển động quan trọng như nâng hạ, di chuyển xe con và di chuyển cầu trục. Tuy nhiên, để thiết bị này hoạt động chính xác, việc đấu nối Limit Switch vào tủ điện cầu trục đúng kỹ thuật đóng vai trò vô cùng quan trọng.
Một Limit Switch được lắp đặt đúng vị trí nhưng đấu dây sai có thể dẫn đến các tình trạng như:
-
Cầu trục không nhận tín hiệu giới hạn.
-
Thiết bị dừng sai vị trí.
-
Không bảo vệ được khi vượt hành trình.
-
Gây lỗi cho biến tần, PLC hoặc hệ thống contactor điều khiển.
Trong thực tế thiết kế và lắp đặt hệ thống cầu trục, kỹ thuật đấu cảm biến giới hạn hành trình vào tủ điện điều khiển cần được thực hiện dựa trên sơ đồ nguyên lý, loại tiếp điểm sử dụng và yêu cầu vận hành của từng thiết bị.
Trong bài viết này, VNID sẽ hướng dẫn chi tiết:
-
Nguyên tắc đấu nối Limit Switch trong tủ điện cầu trục.
-
Cách xác định chân tiếp điểm NO/NC/COM.
-
Phương án đấu Limit Switch cho từng cơ cấu chuyển động.
-
Những lưu ý quan trọng khi thi công và kiểm tra hệ thống.
1. Tổng quan về vị trí của Limit Switch trong hệ thống điện cầu trục
1.1. Vai trò của Limit Switch trong mạch điều khiển cầu trục

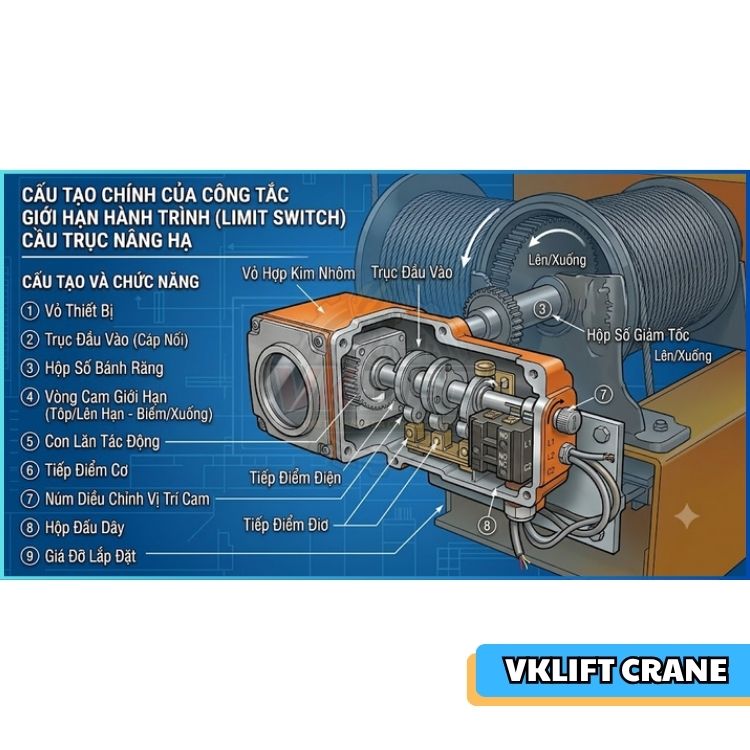

Thiết bị giới hạn hành trình tại VNID – Cung cấp thiết bị chính hãng, chất lượng
Trong hệ thống điều khiển cầu trục, Limit Switch không trực tiếp điều khiển động cơ mà hoạt động như một thiết bị tạo tín hiệu bảo vệ và giới hạn hành trình.
Tín hiệu từ Limit Switch sẽ được truyền về:
-
Tủ điện điều khiển cầu trục.
-
Relay trung gian.
-
Contactor điều khiển động cơ.
-
Biến tần.
-
PLC trong hệ thống tự động hóa.
Khi phát hiện cơ cấu chuyển động đạt giới hạn cho phép, Limit Switch sẽ thay đổi trạng thái tiếp điểm để:
-
Ngắt lệnh chạy động cơ.
-
Dừng thiết bị.
-
Hoặc gửi tín hiệu cảnh báo về hệ thống điều khiển.
1.2. Các vị trí thường lắp đặt Limit Switch trên cầu trục
Tùy theo thiết kế cầu trục, cảm biến giới hạn hành trình có thể được bố trí tại:
Cơ cấu nâng hạ
Chức năng:
-
Giới hạn vị trí móc cẩu nâng cao nhất.
-
Ngăn tang cuốn tiếp tục kéo cáp.
-
Bảo vệ động cơ nâng.
Cơ cấu di chuyển xe con
Lắp tại hai đầu hành trình xe con.
Tác dụng:
-
Ngăn xe con chạy vượt khỏi dầm cầu.
-
Hạn chế va chạm cơ khí.
Cơ cấu di chuyển cầu trục
Lắp trên đường chạy dọc nhà xưởng.
Mục đích:
-
Kiểm soát điểm dừng cuối.
-
Kết hợp với hệ thống chống va.
1.3. Sơ đồ nguyên lý kết nối Limit Switch trong tủ điện cầu trục
Thông thường, mạch điều khiển sẽ có dạng:
Limit Switch → Relay trung gian → Contactor/PLC → Động cơ cầu trục
Ví dụ với cơ cấu nâng:
Khi móc cẩu đạt giới hạn trên:
→ Limit Switch tác động
→ Tiếp điểm NC mở ra
→ Mạch điều khiển contactor nâng bị ngắt
→ Motor nâng dừng hoạt động
Đề xuất bài viết: Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục
2. Chuẩn bị trước khi đấu Limit Switch vào tủ điện cầu trục
VNID – Giới hạn hành trình thông minh, toàn diện giải pháp, trọn vẹn niềm tin.
Trước khi tiến hành đấu nối, kỹ thuật viên cần kiểm tra đầy đủ các yếu tố liên quan để đảm bảo hệ thống hoạt động chính xác.
2.1. Kiểm tra loại Limit Switch sử dụng
Hiện nay trên cầu trục thường sử dụng:
-
Limit Switch cơ khí dạng cần gạt.
-
Limit Switch dạng con lăn.
-
Rotary Limit Switch.
-
Cảm biến giới hạn điện tử.
Mỗi loại có cách bố trí chân đấu dây khác nhau.
2.2. Xác định các chân tiếp điểm của Limit Switch
Một Limit Switch thông thường có các chân:
|
Ký hiệu |
Ý nghĩa |
|---|---|
|
COM |
Chân chung |
|
NC |
Tiếp điểm thường đóng |
|
NO |
Tiếp điểm thường mở |
Trong hệ thống cầu trục, tiếp điểm NC thường được ưu tiên sử dụng cho mạch an toàn.
Lý do:
-
Khi dây tín hiệu bị đứt → hệ thống nhận biết lỗi.
-
Khi mất nguồn điều khiển → thiết bị có xu hướng dừng.
-
Tăng mức độ an toàn khi vận hành.
2.3. Kiểm tra sơ đồ điện của tủ điều khiển
Trước khi đấu dây cần xác định:
-
Điểm đấu tín hiệu Limit Switch trên terminal.
-
Điện áp điều khiển (24VDC, 110VAC, 220VAC...).
-
Thiết bị nhận tín hiệu:
-
Contactor.
-
Relay.
-
PLC.
-
Biến tần.
-
Việc đấu sai điện áp có thể gây cháy tiếp điểm hoặc hỏng module điều khiển.
Bài viết nổi bật: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục
3. Hướng dẫn cách đấu cảm biến giới hạn hành trình vào tủ điện cầu trục
VNID – Đồng hành cùng doanh nghiệp bằng năng lực và trách nhiệm.
3.1. Cách đấu Limit Switch sử dụng tiếp điểm NC trong mạch an toàn
Đây là phương án phổ biến nhất trên cầu trục.
Sơ đồ nguyên lý:
Nguồn điều khiển (+) → COM Limit Switch → NC Limit Switch → Cuộn hút Contactor/PLC → 0V
Nguyên lý:
-
Khi cầu trục hoạt động bình thường:
-
Tiếp điểm NC đóng.
-
Mạch điều khiển được duy trì.
-
-
Khi đến giới hạn:
-
Limit Switch bị tác động.
-
NC mở ra.
-
Mạch điều khiển bị ngắt.
-
Ưu điểm:
-
Độ an toàn cao.
-
Dễ kiểm tra.
-
Phù hợp với nhiều loại cầu trục.
3.2. Cách đấu Limit Switch cho cơ cấu nâng hạ
Đối với cơ cấu nâng, Limit Switch thường được đấu vào mạch điều khiển chiều nâng.
Nguyên lý:
Khi nâng móc lên quá cao:
-
Limit Switch tác động.
-
Ngắt tín hiệu chạy nâng.
-
Cho phép chạy chiều hạ xuống.
Ví dụ:
|
Trạng thái |
Hoạt động |
|---|---|
|
Chưa đạt giới hạn |
Motor nâng hoạt động |
|
Đạt giới hạn trên |
Ngắt chiều nâng |
|
Điều khiển hạ |
Vẫn cho phép hoạt động |
Điều này giúp tránh trường hợp móc cẩu bị kẹt tại vị trí cao nhất.
3.3. Cách đấu Limit Switch cho cơ cấu di chuyển xe con
Limit Switch xe con thường sử dụng hai cảm biến:
-
Giới hạn bên trái.
-
Giới hạn bên phải.
Nguyên lý:
-
Xe con chạy sang trái → tác động Limit Switch trái.
-
Xe con chạy sang phải → tác động Limit Switch phải.
Tín hiệu được đưa về tủ điện để:
-
Ngắt chiều chạy tương ứng.
-
Cho phép chạy ngược chiều.
3.4. Cách đấu Limit Switch khi sử dụng PLC hoặc biến tần
Với hệ thống cầu trục hiện đại, Limit Switch thường đưa tín hiệu trực tiếp về PLC hoặc biến tần.
Sơ đồ:
Limit Switch → Input PLC → Chương trình điều khiển → Biến tần → Motor
Ưu điểm:
-
Dễ giám sát trạng thái.
-
Có thể lập trình nhiều mức bảo vệ.
-
Phù hợp dây chuyền tự động hóa.
Bài viết tham khảo: Tham khảo các loại biến tần điều khiển cầu trục chuyên dụng tại VNID
4. Kiểm tra và xử lý sau khi đấu Limit Switch cầu trục
VNID – Giải pháp nâng hạ toàn diện, giá trị bền vững dài lâu.
Sau khi hoàn thành đấu nối, cần tiến hành kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành.
4.1. Kiểm tra bằng phương pháp cơ khí
Thực hiện:
-
Tác động thử Limit Switch bằng tay.
-
Kiểm tra hành trình cần gạt.
-
Kiểm tra khả năng hồi vị.
Yêu cầu:
-
Thiết bị phải tác động dứt khoát.
-
Không bị kẹt hoặc rung lắc.
4.2. Kiểm tra tín hiệu điện
Dùng đồng hồ đo hoặc thiết bị giám sát PLC để kiểm tra:
-
Trạng thái đóng/mở tiếp điểm.
-
Điện áp tín hiệu.
-
Khả năng truyền tín hiệu về tủ điện.
Bảng kiểm tra lỗi thường gặp:
|
Hiện tượng |
Nguyên nhân |
Cách xử lý |
|---|---|---|
|
Không nhận tín hiệu |
Sai chân đấu dây |
Kiểm tra COM/NC/NO |
|
Không dừng cầu trục |
Sai mạch điều khiển |
Kiểm tra sơ đồ điện |
|
Dừng liên tục |
Lắp sai vị trí |
Căn chỉnh lại Limit Switch |
4.3. Chạy thử không tải trước khi vận hành chính thức
Quy trình nên thực hiện:
-
Chạy thử từng cơ cấu.
-
Kiểm tra điểm tác động.
-
Kiểm tra khả năng dừng.
-
Kiểm tra chiều chạy ngược.
Chỉ đưa cầu trục vào hoạt động khi hệ thống bảo vệ đã hoạt động chính xác.
Bài viết liên quan: Limit Switch (Cảm biến giới hạn hành trình) là gì -VNID
5. Những lưu ý quan trọng khi đấu Limit Switch vào tủ điện cầu trục
5.1. Không đấu trực tiếp Limit Switch vào mạch động lực
Limit Switch chỉ nên làm nhiệm vụ:
-
Đóng/ngắt tín hiệu điều khiển.
-
Kích hoạt relay, contactor hoặc PLC.
Không sử dụng để đóng cắt trực tiếp nguồn động lực motor.
5.2. Sử dụng đúng loại dây tín hiệu
Nên lựa chọn:
-
Dây điều khiển có tiết diện phù hợp.
-
Dây chịu dầu, chịu nhiệt nếu môi trường khắc nghiệt.
-
Bọc bảo vệ chống va đập.
5.3. Đánh số dây và hoàn thiện sơ đồ điện
Trong quá trình thi công cần:
-
Đánh dấu từng dây tín hiệu.
-
Ghi chú chân đấu.
-
Lưu lại sơ đồ hoàn thiện.
Điều này giúp việc bảo trì, sửa chữa sau này nhanh chóng hơn.
5.4. Kết hợp kiểm tra Limit Switch với toàn bộ hệ thống điều khiển
Một hệ thống cầu trục an toàn cần kiểm tra đồng bộ:
-
Limit Switch.
-
Tủ điện điều khiển.
-
Contactor.
-
Biến tần.
-
PLC.
-
Thiết bị điều khiển từ xa.
Bài viết liên quan: Xem thêm các thiết bị điện điều khiển cầu trục do VNID cung cấp
6. Kết luận: Đấu Limit Switch đúng kỹ thuật giúp cầu trục vận hành an toàn và ổn định
VNID – Công nghệ tạo nền tảng, kỹ thuật tạo niềm tin.
Việc đấu cảm biến giới hạn hành trình (Limit Switch) vào tủ điện cầu trục không chỉ đơn giản là kết nối dây dẫn mà cần đảm bảo đúng nguyên lý điều khiển, đúng loại tiếp điểm và phù hợp với thiết kế của từng hệ thống.
Một hệ thống Limit Switch được đấu nối chính xác sẽ giúp:
-
Bảo vệ cơ cấu nâng hạ.
-
Kiểm soát hành trình di chuyển.
-
Hạn chế sự cố va chạm.
-
Tăng tuổi thọ thiết bị.
-
Đảm bảo an toàn cho người vận hành.
Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo và lắp đặt hệ thống cầu trục – thiết bị nâng hạ công nghiệp, VNID cung cấp các giải pháp toàn diện gồm:
-
Limit Switch cầu trục.
-
Tủ điện điều khiển cầu trục.
-
PLC, biến tần.
-
Thiết bị điện công nghiệp.
-
Phụ kiện và linh kiện thay thế.
Quý khách cần tư vấn về đấu nối, thay thế hoặc nâng cấp hệ thống cảm biến giới hạn hành trình cầu trục, hãy liên hệ VNID để được hỗ trợ giải pháp phù hợp nhất.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp về đấu Limit Switch cầu trục
1. Limit Switch cầu trục nên đấu vào chân NO hay NC?
Trong hệ thống cầu trục, tiếp điểm NC thường được ưu tiên sử dụng vì đảm bảo tính an toàn cao hơn. Khi xảy ra lỗi dây dẫn hoặc mất tín hiệu, hệ thống có thể nhận biết và dừng thiết bị.
2. Có thể đấu Limit Switch trực tiếp vào động cơ cầu trục không?
Không nên. Limit Switch chỉ dùng để điều khiển tín hiệu, thông thường sẽ kết nối qua contactor, relay, PLC hoặc biến tần để điều khiển động cơ.
3. Khi đấu xong Limit Switch nhưng cầu trục không dừng thì xử lý thế nào?
Cần kiểm tra lần lượt:
-
Đấu đúng chân COM/NC/NO chưa.
-
Dây tín hiệu có bị đứt không.
-
Limit Switch có tác động cơ khí đúng vị trí không.
-
Tín hiệu đã về đúng đầu vào PLC hoặc tủ điện chưa.
Nếu không xác định được nguyên nhân, nên kiểm tra bởi kỹ thuật viên chuyên về hệ thống điện cầu trục để đảm bảo an toàn.
