Thông tin chi tiết Cách Lắp Đặt Cáp Điện Dẹt Cầu Trục Đúng Kỹ Thuật Từ A-Z

Cách lắp đặt cáp điện dẹt cho cầu trục đúng kỹ thuật

Trong hệ thống cấp điện cho cầu trục, cáp điện dẹt (Flat Cable) đóng vai trò truyền tải nguồn điện và tín hiệu đến các cơ cấu chuyển động như palang, xe con hoặc các thiết bị điều khiển. Tuy nhiên, để cáp hoạt động ổn định, đạt tuổi thọ cao và hạn chế các sự cố như đứt lõi, kẹt cáp, mài mòn vỏ bảo vệ thì quá trình lắp đặt cáp điện dẹt cầu trục cần được thực hiện đúng kỹ thuật ngay từ ban đầu.

Thực tế thi công cho thấy, nhiều sự cố liên quan đến hệ thống cấp điện cầu trục không xuất phát từ chất lượng dây cáp mà đến từ các lỗi như:

• Lắp đặt sai bán kính uốn.

• Cố định cáp không đúng vị trí.

• Chọn khoảng cách con lăn không phù hợp.

• Để cáp bị xoắn hoặc chịu lực kéo quá lớn.

Trong bài viết này, VNID sẽ hướng dẫn chi tiết quy trình lắp đặt cáp điện dẹt cho cầu trục đúng kỹ thuật, đồng thời chia sẻ các lưu ý quan trọng giúp hệ thống vận hành an toàn, bền bỉ trong môi trường công nghiệp.

1. Chuẩn bị trước khi lắp đặt cáp điện dẹt cho cầu trục

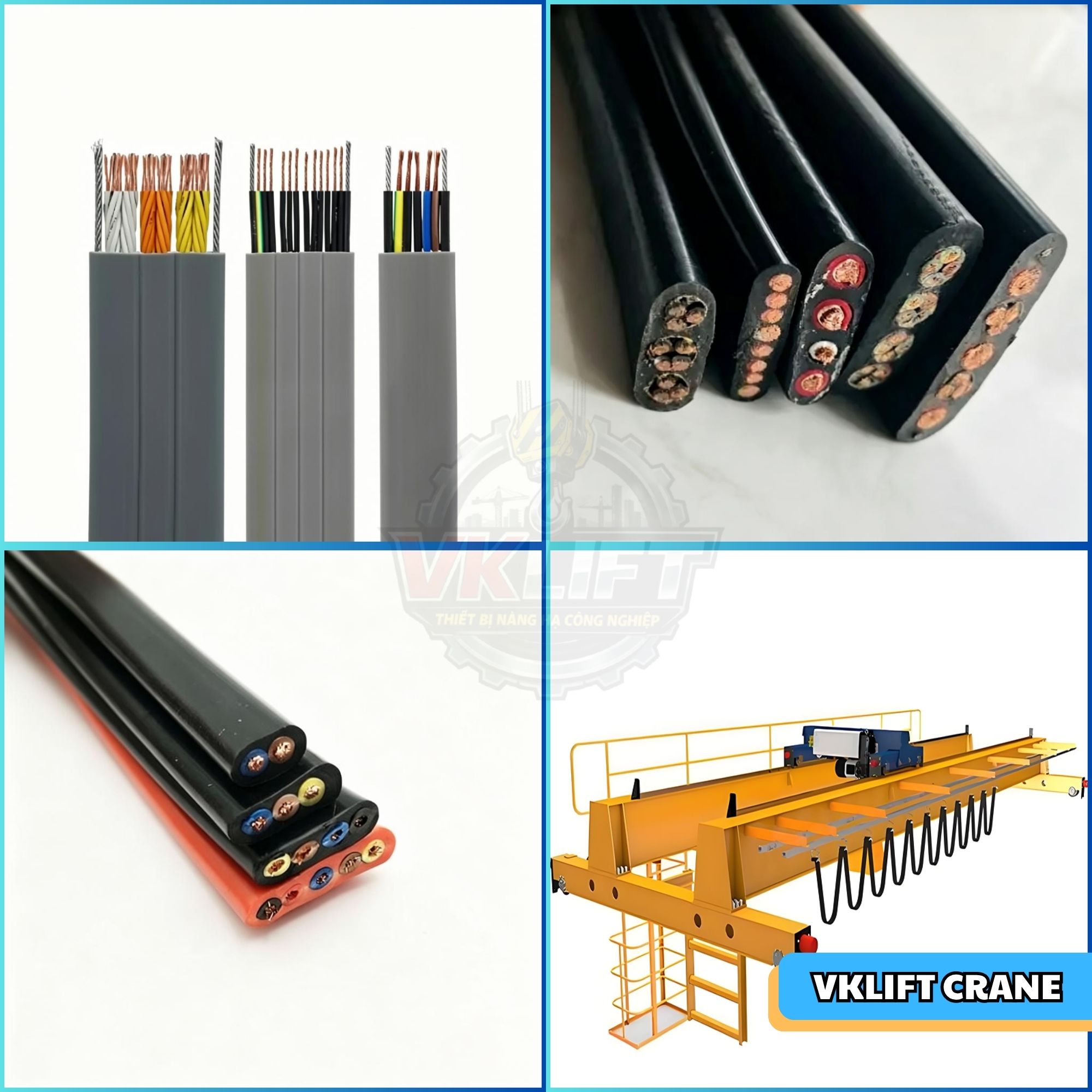

Hình ảnh lõi cáp điện dẹt cho cầu trục - VNID

Trước khi tiến hành thi công, kỹ thuật viên cần thực hiện khảo sát và chuẩn bị đầy đủ vật tư nhằm đảm bảo quá trình lắp đặt diễn ra chính xác.

1.1. Khảo sát hệ thống cầu trục trước khi lắp cáp

Đây là bước quan trọng quyết định đến phương án bố trí cáp điện.

Các thông tin cần kiểm tra:

• Loại cầu trục:

  • Cầu trục dầm đơn.

  • Cầu trục dầm đôi.

  • Cổng trục.

  • Cầu trục quay.

• Hành trình di chuyển của thiết bị:

  • Chiều dài dầm chính.

  • Khoảng cách di chuyển của xe con.

  • Vị trí cấp nguồn.

• Môi trường làm việc:

  • Nhà xưởng kín.

  • Ngoài trời.

  • Khu vực nhiệt độ cao.

  • Môi trường có dầu, bụi hoặc hóa chất.

• Phương án cấp điện dự kiến:

  • Cáp treo con lăn.

  • Cáp chạy trong máng dẫn hướng.

  • Tang cuốn cáp.

Việc khảo sát kỹ giúp lựa chọn đúng loại cáp, số lượng phụ kiện và phương án lắp đặt phù hợp.

1.2. Chuẩn bị vật tư và dụng cụ lắp đặt

Một hệ thống cáp điện dẹt cầu trục hoàn chỉnh thường bao gồm:

Vật tư	Chức năng
Cáp điện dẹt Flat Cable	Truyền tải nguồn điện và tín hiệu
Xe treo cáp	Giữ và dẫn hướng cáp di chuyển
Ray treo cáp	Tạo đường chạy ổn định
Kẹp cáp	Cố định dây tại các vị trí cần thiết
Đầu nối cáp	Kết nối với thiết bị điện
Bộ căng cáp	Điều chỉnh độ võng phù hợp

Ngoài ra cần chuẩn bị:

• Thước đo.

• Dụng cụ siết bu lông.

• Thiết bị kiểm tra điện.

• Thiết bị nâng hỗ trợ thi công.

1.3. Kiểm tra chất lượng cáp trước khi lắp đặt

Trước khi đưa vào thi công, cần kiểm tra:

• Đúng chủng loại cáp.

• Đúng số lõi.

• Đúng tiết diện dây dẫn.

• Không bị nứt hoặc biến dạng vỏ ngoài.

• Không bị đứt gãy lõi bên trong.

Đặc biệt, không nên sử dụng cáp điện dẹt đã bị gập gãy mạnh hoặc chịu tác động cơ học trong quá trình vận chuyển, bởi điều này có thể ảnh hưởng đến khả năng làm việc lâu dài.

2. Quy trình lắp đặt cáp điện dẹt cho cầu trục đúng kỹ thuật

VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.



Sau khi hoàn tất công tác chuẩn bị, quá trình lắp đặt được thực hiện theo

các bước tiêu chuẩn dưới đây.

2.1. Lắp đặt hệ thống ray dẫn hướng và xe treo cáp

Đối với phương án sử dụng ray treo cáp, cần tiến hành:

Bước 1: Xác định vị trí lắp ray

Ray dẫn hướng phải được bố trí:

• Song song với hướng di chuyển của xe con.

• Không bị cong vênh.

• Có khoảng cách phù hợp với kết cấu cầu trục.

Yêu cầu:

• Đường chạy phải thẳng.

• Các đoạn nối ray phải chắc chắn.

• Không tạo điểm gồ ghề gây rung khi xe treo di chuyển.

Bước 2: Lắp xe treo cáp

Các xe treo cáp được bố trí nối tiếp trên ray.

Khoảng cách giữa các xe phụ thuộc vào:

• Trọng lượng cáp.

• Chiều dài hành trình.

• Loại cáp sử dụng.

Thông thường:

• Cáp nhẹ → khoảng cách xe treo lớn hơn.

• Cáp nặng, nhiều lõi → cần tăng số lượng xe treo.

Mục tiêu là đảm bảo:

• Cáp không bị võng quá mức.

• Không chịu lực kéo lớn.

• Chuyển động đồng đều.

2.2. Đưa cáp điện dẹt vào hệ thống treo

Đây là bước yêu cầu kỹ thuật cao nhất.

Khi đặt cáp cần đảm bảo:

• Cáp nằm đúng chiều.

• Không bị xoắn 180 độ.

• Không bị gập góc đột ngột.

Cách thực hiện:

1. Đặt cáp theo đường chạy của ray.

2. Cố định cáp vào từng xe treo.

3. Điều chỉnh độ võng giữa các xe.

4. Kiểm tra toàn bộ hành trình di chuyển.

Một lỗi phổ biến là lắp cáp quá căng.

Điều này khiến:

• Lõi đồng chịu lực kéo.

• Nhanh đứt gãy bên trong.

• Giảm tuổi thọ cáp.

2.3. Kết nối cáp điện dẹt với hệ thống điện

Sau khi cố định cơ khí, tiến hành đấu nối điện.

Các bước:

• Xác định đúng từng lõi dây.

• Đấu nối vào tủ điện hoặc thiết bị nhận nguồn.

• Bọc bảo vệ đầu nối.

• Kiểm tra cách điện.

Cần đảm bảo:

• Không đấu nhầm pha.

• Không để phần lõi đồng lộ ra ngoài.

• Các đầu cos được ép chắc chắn.

Gợi ý internal link:
→ Xem thêm: [Cấu tạo và nguyên lý hoạt động của hệ thống điện cầu trục công nghiệp]

3. Những yêu cầu kỹ thuật quan trọng khi lắp cáp điện dẹt cầu trục

VNID – Mỗi thiết kế là một giải pháp, mỗi giải pháp là một giá trị lâu dài.



Để hệ thống hoạt động ổn định, quá trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật quan trọng.

3.1. Đảm bảo bán kính uốn của cáp

Một trong những lỗi phổ biến nhất là làm cáp bị uốn quá mức cho phép.

Điều này gây:

• Gãy lõi dẫn điện.

• Nứt lớp cách điện.

• Phát sinh lỗi mất điện.

Do đó:

Không được ép cáp tạo góc gấp hoặc bẻ cong nhỏ hơn bán kính uốn cho phép của nhà sản xuất.

3.2. Đảm bảo độ võng phù hợp của cáp

Cáp cần có độ võng nhất định giữa các điểm treo.

Nếu:

Cáp quá căng:

• Tăng lực kéo.

• Nhanh hỏng lõi đồng.

• Có nguy cơ tuột kẹp.

Cáp quá chùng:

• Dễ va chạm kết cấu.

• Có thể bị kẹt khi di chuyển.

Vì vậy cần điều chỉnh để cáp:

• Di chuyển tự nhiên.

• Không bị kéo căng.

• Không chạm vào vật cản.

3.3. Kiểm tra khả năng di chuyển sau khi lắp đặt

Sau khi hoàn thiện cần chạy thử:

• Di chuyển xe con toàn hành trình.

• Kiểm tra chuyển động của xe treo.

• Quan sát độ ổn định của cáp.

Các dấu hiệu bất thường cần xử lý:

• Xe treo bị kẹt.

• Cáp bị xoắn.

• Cáp phát ra tiếng ma sát lớn.

• Cáp bị kéo lệch khỏi ray.

4. Các lỗi thường gặp khi lắp đặt cáp điện dẹt và cách khắc phục

Lỗi thường gặp	Nguyên nhân	Cách xử lý
Cáp nhanh hỏng	Chọn sai loại cáp hoặc lắp sai kỹ thuật	Kiểm tra lại thông số và phương án lắp
Cáp bị xoắn	Không căn chỉnh đúng chiều cáp	Tháo và lắp lại đúng hướng
Xe treo chạy không đều	Ray bị lệch hoặc khoảng cách xe sai	Căn chỉnh lại hệ thống ray
Cáp bị kéo căng	Chiều dài cáp không phù hợp	Điều chỉnh độ dài và điểm cố định
Mất điện khi cầu trục chạy	Lõi cáp bị tổn thương	Kiểm tra và thay thế đoạn lỗi

5. Hướng dẫn bảo trì sau khi lắp đặt cáp điện dẹt cầu trục

VNID – Sản phẩm chất lượng, vận hành ổn định, đồng hành dài lâu.





Việc bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ hệ thống.

5.1. Kiểm tra định kỳ

Nên kiểm tra:

• Bề mặt vỏ cáp.

• Điểm cố định.

• Xe treo cáp.

• Ray dẫn hướng.

• Đầu nối điện.

5.2. Dấu hiệu cần thay thế cáp

Cần xem xét thay mới khi:

• Vỏ cáp bị nứt.

• Lõi dẫn điện bị lộ.

• Cáp nóng bất thường.

• Xuất hiện hiện tượng mất điện khi di chuyển.

5.3. Lợi ích của bảo trì đúng cách

Giúp:

• Giảm thời gian dừng máy.

• Hạn chế sự cố điện.

• Tăng tuổi thọ thiết bị.

• Đảm bảo an toàn vận hành.

Gợi ý internal link:
→ Tham khảo thêm: [Các lỗi thường gặp của cầu trục và cách xử lý hiệu quả]

6. Kết luận: Lắp đặt cáp điện dẹt cầu trục đúng kỹ thuật giúp nâng cao hiệu quả vận hành

VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.



Cáp điện dẹt là một bộ phận quan trọng trong hệ thống cấp điện của cầu trục. Tuy nhiên, để phát huy tối đa hiệu quả sử dụng, việc lắp đặt đúng kỹ thuật, lựa chọn phương án phù hợp và bảo trì định kỳ là yếu tố không thể bỏ qua.

Một hệ thống cáp điện dẹt được thi công đúng tiêu chuẩn sẽ giúp:

• Cầu trục vận hành ổn định.

• Giảm nguy cơ sự cố điện.

• Tăng tuổi thọ thiết bị.

• Tiết kiệm chi phí bảo trì.

Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, hệ thống cấp điện cầu trục và phụ kiện cầu trục, VNID cung cấp các giải pháp:

• Cáp điện dẹt cầu trục.

• Hệ thống ray điện.

• Phụ kiện cấp điện di động.

• Thiết kế và lắp đặt cầu trục, cổng trục.

Nếu quý khách đang cần tư vấn lắp đặt cáp điện dẹt cho cầu trục đúng kỹ thuật, đội ngũ kỹ thuật VNID sẵn sàng hỗ trợ lựa chọn giải pháp phù hợp nhất cho từng nhà xưởng.

VNID – Đồng hành cùng doanh nghiệp trong các giải pháp nâng hạ công nghiệp an toàn và hiệu quả.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





FAQ – Câu hỏi thường gặp về lắp đặt cáp điện dẹt cầu trục

1. Có thể tự lắp đặt cáp điện dẹt cho cầu trục không?

Có thể nếu có đầy đủ kiến thức kỹ thuật và dụng cụ cần thiết. Tuy nhiên, với các hệ thống cầu trục công nghiệp lớn, nên thực hiện bởi đội ngũ kỹ thuật chuyên môn để đảm bảo an toàn.

2. Vì sao cáp điện dẹt cầu trục nhanh bị hỏng sau khi lắp đặt?

Nguyên nhân thường do:

• Lắp sai bán kính uốn.

• Cáp bị kéo căng.

• Xe treo cáp bố trí không đúng khoảng cách.

• Chọn sai loại cáp.

3. Bao lâu nên kiểm tra hệ thống cáp điện dẹt cầu trục?

Nên kiểm tra định kỳ theo tần suất sử dụng thiết bị. Với cầu trục làm việc liên tục trong nhà máy, cần kiểm tra thường xuyên để phát hiện sớm các dấu hiệu bất thường.
