Thông tin chi tiết Cách Lắp Đặt Ray Điện An Toàn Cầu Trục Đúng Kỹ Thuật Từ A-Z

Cách lắp đặt ray điện an toàn cầu trục đúng kỹ thuật



Trong các hệ thống cầu trục, cổng trục và thiết bị nâng hạ công nghiệp, ray điện an toàn cầu trục (Conductor Rail) đóng vai trò là hệ thống cấp nguồn điện liên tục cho thiết bị di chuyển. Tuy nhiên, để hệ thống vận hành ổn định, an toàn và đạt tuổi thọ cao thì việc lựa chọn đúng thiết bị mới chỉ là một phần. Yếu tố quyết định còn nằm ở quá trình lắp đặt ray điện cầu trục đúng kỹ thuật.

Trên thực tế, nhiều sự cố như mất nguồn đột ngột, chổi lấy điện mòn nhanh, tia lửa điện tại điểm tiếp xúc hoặc hư hỏng thanh dẫn đều xuất phát từ lỗi thi công và căn chỉnh ban đầu.

Trong bài viết này, đội ngũ kỹ thuật VNID sẽ chia sẻ quy trình lắp đặt ray điện an toàn cầu trục theo kinh nghiệm thực tế tại nhiều dự án nhà xưởng, giúp doanh nghiệp hiểu rõ các yêu cầu kỹ thuật quan trọng trước khi triển khai hệ thống.

1. Những yêu cầu cần chuẩn bị trước khi lắp đặt ray điện cầu trục

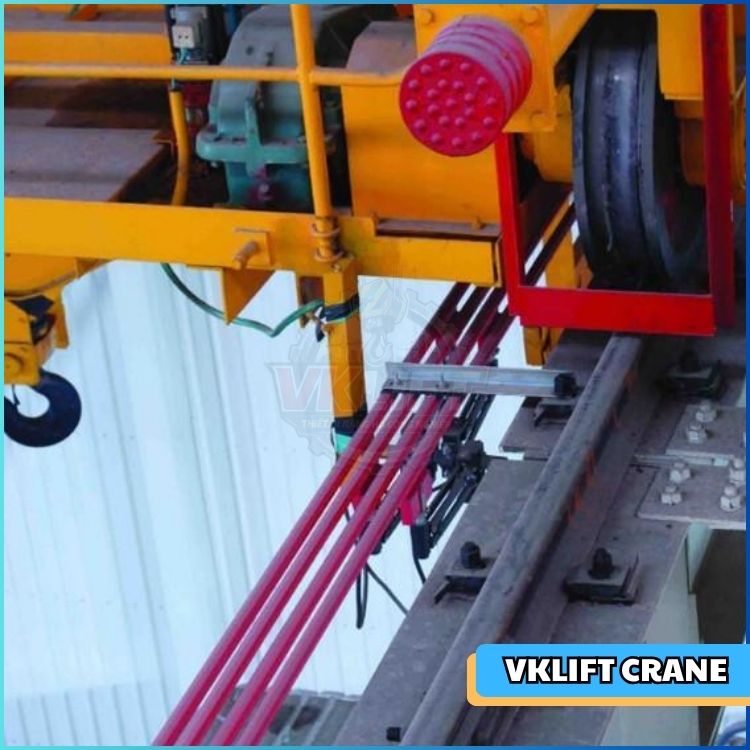

Ray điện an toàn dùng cho cầu trục – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Trước khi tiến hành thi công, cần khảo sát kỹ hiện trạng công trình nhằm đảm bảo hệ thống ray điện phù hợp với điều kiện vận hành thực tế.

1.1 Khảo sát kết cấu lắp đặt

Các nội dung cần kiểm tra gồm:

• Chiều dài đường chạy cầu trục.

• Vị trí lắp ray điện.

• Khoảng cách từ ray điện đến dầm cầu trục.

• Không gian bảo trì sau này.

• Điều kiện môi trường làm việc.

Đối với các nhà máy luyện kim, đúc thép hoặc môi trường có nhiệt độ cao, cần tính toán thêm các giải pháp chống giãn nở nhiệt cho thanh dẫn điện.

1.2 Kiểm tra thông số kỹ thuật hệ thống

Một số thông số cần xác định trước khi thi công:

• Điện áp sử dụng.

• Dòng điện định mức.

• Số cực ray điện.

• Loại bộ lấy điện.

• Tốc độ di chuyển của cầu trục.

Việc lựa chọn đúng thông số giúp tránh tình trạng quá tải hoặc phát sinh chi phí nâng cấp sau này.

1.3 Chuẩn bị vật tư và dụng cụ

Các vật tư cơ bản gồm:

• Thanh ray điện an toàn.

• Giá treo ray điện.

• Bộ nối ray.

• Bộ cấp nguồn.

• Nắp bịt đầu ray.

• Chổi lấy điện.

• Dây cáp điện kết nối.

Dụng cụ thi công:

• Máy khoan.

• Máy cân bằng laser.

• Máy cắt kim loại.

• Thiết bị đo điện.

• Bộ dụng cụ siết lực.

Gợi ý bài viết liên quan: Ray Điện An Toàn Cầu Trục (Conductor Rail) Là Gì - VNID

2. Quy trình lắp đặt ray điện an toàn cầu trục đúng kỹ thuật

VNID – Tư vấn chuẩn xác, báo giá minh bạch, triển khai hiệu quả.



Sau khi hoàn tất công tác chuẩn bị, quá trình lắp đặt cần được thực hiện theo trình tự để đảm bảo độ chính xác.

2.1 Xác định vị trí tuyến ray điện

Đây là bước quan trọng ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống.

Yêu cầu:

• Tuyến ray phải song song với đường chạy cầu trục.

• Không bị lệch tâm so với bộ lấy điện.

• Đảm bảo khoảng cách an toàn với các kết cấu thép khác.

Thông thường, kỹ thuật viên sẽ sử dụng:

• Máy laser.

• Dây lấy chuẩn.

• Thước căn chỉnh chuyên dụng.

để xác định tim tuyến ray.

2.2 Lắp đặt giá treo ray điện

Giá treo có nhiệm vụ cố định toàn bộ hệ thống ray điện lên kết cấu nhà xưởng.

Các yêu cầu kỹ thuật:

• Khoảng cách giá treo đồng đều.

• Đảm bảo khả năng chịu tải.

• Không gây võng thanh ray.

Thông thường khoảng cách giữa các giá treo được bố trí từ:

• 1,2m đến 1,5m

Tùy thuộc từng loại ray điện và điều kiện công trình.

Gợi ý bài viết liên quan: Cáp Dẹt Cầu Trục Bị Đứt, Mòn: Nguyên Nhân Và Cách Khắc Phục

2.3 Lắp ghép các đoạn ray điện

Sau khi hoàn thành hệ thống giá đỡ, tiến hành ghép nối các đoạn ray điện.

Cần lưu ý:

• Đảm bảo các đầu nối tiếp xúc tốt.

• Không để lệch tâm giữa hai đoạn ray.

• Siết chặt bulong đúng lực.

Sai lệch nhỏ tại vị trí nối có thể gây:

• Mòn chổi điện.

• Tăng điện trở tiếp xúc.

• Phát sinh tia lửa điện.

2.4 Lắp đặt bộ cấp nguồn

Bộ cấp nguồn có nhiệm vụ đưa điện năng từ tủ điện vào hệ thống ray.

Khi lắp đặt cần:

• Đấu nối đúng thứ tự pha.

• Kiểm tra tiết diện dây dẫn.

• Đảm bảo tiếp điểm siết chặt.

Đối với các tuyến ray dài, có thể cần bổ sung điểm cấp nguồn giữa tuyến để hạn chế sụt áp.

2.5 Lắp bộ lấy điện (Current Collector)

Bộ lấy điện được liên kết trực tiếp với cầu trục hoặc xe con.

Yêu cầu kỹ thuật:

• Chổi điện phải tiếp xúc đều với thanh dẫn.

• Không tạo áp lực quá lớn lên ray điện.

• Đảm bảo khả năng di chuyển trơn tru.

Sau khi lắp đặt, cần kiểm tra khả năng hoạt động của bộ lấy điện trên toàn bộ hành trình.

Bài viết đề xuất: Ray Điện Cầu Trục Bị Mất Điện, Chập Chờn: Nguyên Nhân & Cách Xử Lý

3. Các yêu cầu kỹ thuật quan trọng khi lắp đặt ray điện cầu trục



VNID – Đồng hành cùng thiết bị trong từng giờ vận hành.



Trong quá trình thi công, kỹ sư cần đặc biệt quan tâm đến một số yếu tố kỹ thuật quan trọng.

3.1 Đảm bảo độ thẳng của tuyến ray

Tuyến ray bị cong hoặc lệch sẽ làm:

• Tăng ma sát.

• Gây rung lắc.

• Làm chổi điện mòn nhanh.

Sai số cho phép phải nằm trong giới hạn mà nhà sản xuất quy định.

3.2 Kiểm soát khe hở giãn nở nhiệt

Đối với hệ thống có chiều dài lớn, thanh dẫn điện sẽ giãn nở theo nhiệt độ môi trường.

Do đó cần:

• Bố trí khe co giãn.

• Lắp bộ bù giãn nở.

• Tuân thủ khuyến cáo kỹ thuật của nhà sản xuất.

3.3 Đảm bảo tiếp địa hệ thống

Một hệ thống ray điện đạt tiêu chuẩn bắt buộc phải có:

• Hệ thống tiếp địa.

• Bảo vệ chống rò điện.

• Thiết bị đóng cắt phù hợp.

Đây là yêu cầu quan trọng nhằm đảm bảo an toàn cho người vận hành.

Bài viết nổi bật của VNID: Cách Chọn Ray Điện An Toàn Cho Cầu Trục 1–20 Tấn Đúng Kỹ Thuật

4. Kiểm tra và nghiệm thu sau khi lắp đặt

VNID – An toàn vận hành, ổn định sản xuất, phát triển bền vững.



Sau khi hoàn thành thi công, hệ thống cần được kiểm tra toàn diện trước khi đưa vào sử dụng.

4.1 Kiểm tra cơ khí

Các hạng mục cần kiểm tra:

• Độ thẳng tuyến ray.

• Độ chắc chắn của giá treo.

• Liên kết bulong.

• Bộ lấy điện.

4.2 Kiểm tra điện

Các phép kiểm tra bao gồm:

• Điện trở cách điện.

• Điện áp cấp nguồn.

• Thứ tự pha.

• Khả năng truyền tải điện.

4.3 Chạy thử không tải và có tải

Tiến hành:

• Chạy toàn bộ hành trình không tải.

• Chạy thử có tải.

• Kiểm tra hiện tượng phát nhiệt.

• Kiểm tra tia lửa điện.

Nếu hệ thống hoạt động ổn định mới tiến hành bàn giao đưa vào sử dụng.

Bài viết tìm kiếm thường xuyên của VNID: So sánh ray điện an toàn và cáp treo cầu trục chi tiết từ A-Z

5. Những lỗi thường gặp khi lắp đặt ray điện cầu trục

Qua kinh nghiệm thực tế, đây là các lỗi phổ biến nhất.

Lỗi	Nguyên nhân	Hậu quả
Ray điện bị lệch	Thi công sai tim tuyến	Mòn chổi điện
Giá treo không đồng đều	Sai khoảng cách lắp đặt	Võng ray
Đấu nối không chặt	Thi công thiếu kiểm tra	Phát nhiệt
Không bố trí giãn nở nhiệt	Bỏ qua yêu cầu kỹ thuật	Cong vênh ray
Lắp sai vị trí bộ lấy điện	Căn chỉnh không chính xác	Mất nguồn điện

Để hạn chế các lỗi trên, nên thực hiện khảo sát kỹ và thi công bởi đội ngũ có kinh nghiệm trong lĩnh vực cầu trục.

6. Kết luận

VNID – Giải pháp hôm nay, hiệu quả cho nhiều năm vận hành.



Lắp đặt ray điện an toàn cầu trục không chỉ đơn thuần là việc ghép nối các thanh dẫn điện mà còn là quá trình yêu cầu độ chính xác cao về cơ khí, điện và an toàn vận hành.

Một hệ thống được lắp đặt đúng kỹ thuật sẽ mang lại nhiều lợi ích:

• Nguồn điện ổn định.

• Giảm chi phí bảo trì.

• Tăng tuổi thọ thiết bị.

• Hạn chế sự cố trong quá trình sản xuất.

Tại VNID, chúng tôi cung cấp giải pháp tổng thể từ khảo sát, thiết kế, cung cấp vật tư đến thi công và bảo trì hệ thống ray điện cầu trục trên toàn quốc, giúp doanh nghiệp sở hữu hệ thống vận hành an toàn và hiệu quả lâu dài.

Tìm hiểu thêm: Cáp Điện Dẹt Cầu Trục (Flat Cable) Là Gì? Cấu Tạo Và Cách Chọn

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Khoảng cách giữa các giá treo ray điện cầu trục nên là bao nhiêu?

Thông thường từ 1,2m đến 1,5m tùy theo chủng loại ray điện và khuyến nghị của nhà sản xuất.

2. Có cần lắp bộ giãn nở nhiệt cho ray điện cầu trục không?

Có. Đối với các tuyến ray dài hoặc môi trường có sự thay đổi nhiệt độ lớn, bộ giãn nở nhiệt là thành phần cần thiết để tránh cong vênh thanh dẫn.

3. Sau bao lâu nên kiểm tra hệ thống ray điện một lần?

Nên kiểm tra định kỳ từ 3–6 tháng/lần để phát hiện sớm các dấu hiệu mài mòn chổi điện, lỏng đầu nối hoặc suy giảm khả năng dẫn điện.

---
