Cách chọn MCB cho tủ điện cầu trục chính xác và phù hợp nhất

Trong hệ thống điện cầu trục, MCB (Miniature Circuit Breaker) là một trong những thiết bị bảo vệ quan trọng giúp kiểm soát nguồn điện, hạn chế ảnh hưởng khi xảy ra sự cố quá tải hoặc ngắn mạch. Tuy nhiên, việc lựa chọn MCB cho tủ điện cầu trục không đơn giản chỉ dựa vào dòng điện định mức mà cần tính toán dựa trên công suất thiết bị, đặc tính tải, môi trường làm việc và yêu cầu vận hành thực tế.

Một lựa chọn MCB không phù hợp có thể dẫn đến tình trạng:

• MCB thường xuyên nhảy khi cầu trục hoạt động.

• Thiết bị điện bị gián đoạn trong quá trình vận hành.

• Không bảo vệ hiệu quả khi xảy ra sự cố.

Vậy cách chọn MCB cho tủ điện cầu trục như thế nào là chính xác? Hãy cùng VNID tìm hiểu chi tiết trong bài viết dưới đây.

1. Những yếu tố cần xác định trước khi chọn MCB cho tủ điện cầu trục

VNID – Cung cấp các thiết bị MCB bảo vệ hệ thống điện an toàn, bền bỉ

Trước khi lựa chọn MCB, kỹ thuật viên cần đánh giá tổng thể hệ thống điện của cầu trục để đảm bảo thiết bị bảo vệ phù hợp với tải thực tế.

1.1. Xác định loại cầu trục và công suất sử dụng

Mỗi loại cầu trục sẽ có yêu cầu về nguồn điện và công suất khác nhau.

Một số hệ thống phổ biến:

• Cầu trục 1 dầm:

  • Tải trọng thường từ 1 tấn đến khoảng 10 tấn.

  • Công suất động cơ nâng hạ và di chuyển ở mức trung bình.

• Cầu trục 2 dầm:

  • Sử dụng trong nhà máy có tải trọng lớn.

  • Công suất động cơ cao hơn.

  • Yêu cầu hệ thống bảo vệ điện ổn định hơn.

• Cổng trục ngoài trời:

  • Làm việc trong môi trường khắc nghiệt.

  • Cần thiết bị điện có độ bền cao.

Các thông tin cần thu thập:

• Công suất motor nâng hạ.

• Công suất motor di chuyển.

• Điện áp sử dụng.

• Số lượng thiết bị trong tủ điện.

• Dòng điện làm việc thực tế.

1.2. Xác định dòng điện tải của hệ thống

Đây là yếu tố quan trọng nhất khi chọn MCB.

Công thức tham khảo:

I = P / (√3 × U × cosφ × η)

Trong đó:

• I: Dòng điện tải (A).

• P: Công suất động cơ (W).

• U: Điện áp nguồn.

• cosφ: Hệ số công suất.

• η: Hiệu suất động cơ.

Sau khi tính toán dòng tải, nên lựa chọn MCB có dòng định mức:

MCB ≥ 1,25 × dòng điện làm việc

Ví dụ:

Một động cơ cầu trục có dòng làm việc khoảng 20A.

Có thể lựa chọn:

• MCB 25A hoặc 32A.

Không nên chọn đúng bằng dòng tải vì động cơ cầu trục thường có dòng khởi động cao.

1.3. Xác định môi trường làm việc của cầu trục

Môi trường sử dụng ảnh hưởng trực tiếp đến độ bền của MCB.

Cần xem xét:

• Nhà xưởng sạch.

• Nhà máy thép.

• Khu vực nhiều bụi.

• Môi trường nhiệt độ cao.

• Khu vực ngoài trời.

Đối với cầu trục công nghiệp nặng, nên lựa chọn MCB:

• Có độ bền cơ học cao.

• Khả năng chịu nhiệt tốt.

• Hoạt động ổn định trong thời gian dài.

Xem thêm bài viết: MCB là gì - Cấu tạo, nguyên lý hoạt động và ứng dụng trong tủ điện

2. Phân loại MCB và cách lựa chọn phù hợp cho tủ điện cầu trục

2.1. Chọn MCB theo số cực (Pole)

VNID – Chuyên môn vững vàng, thiết kế chuẩn xác, vận hành hiệu quả.



Trong hệ thống cầu trục, MCB thường được lựa chọn theo cấu hình nguồn điện.

Loại MCB	Ứng dụng
MCB 1P	Mạch điện phụ trợ, nguồn nhỏ
MCB 2P	Mạch điều khiển 1 pha
MCB 3P	Nguồn động lực 3 pha
MCB 4P	Hệ thống 3 pha có dây trung tính

Đối với hệ thống cầu trục công nghiệp:

• MCB 3P thường được sử dụng cho nguồn động lực.

• MCB 1P hoặc 2P thường dùng cho các mạch phụ trợ.

2.2. Chọn MCB theo đặc tính tác động B, C, D

Đây là điểm nhiều người thường bỏ qua khi lựa chọn MCB.

MCB Curve B

Đặc điểm:

• Ngắt nhanh khi dòng tăng khoảng 3-5 lần dòng định mức.

• Phù hợp với tải ít dòng khởi động.

Ứng dụng:

• Mạch chiếu sáng.

• Thiết bị điều khiển nhỏ.

MCB Curve C

Đây là loại được sử dụng phổ biến nhất trong công nghiệp.

Đặc điểm:

• Chịu được dòng khởi động khoảng 5-10 lần dòng định mức.

Ứng dụng:

• Motor nhỏ.

• Thiết bị máy móc công nghiệp.

• Một số mạch trong tủ điện cầu trục.

MCB Curve D

Đặc điểm:

• Chịu dòng khởi động lớn.

• Khả năng chống tác động nhầm cao.

Ứng dụng:

• Động cơ nâng hạ.

• Động cơ di chuyển cầu trục.

• Các tải có dòng khởi động lớn.

Đối với cầu trục sử dụng động cơ công suất lớn, MCB Curve D thường là lựa chọn phù hợp hơn.

2.3. Chọn MCB theo dòng điện định mức

Một số mức dòng phổ biến:

Dòng MCB	Ứng dụng tham khảo
6A - 10A	Mạch điều khiển, đèn báo
16A - 25A	Thiết bị phụ trợ
32A - 63A	Motor nhỏ, nguồn tủ điện
80A trở lên	Hệ thống công suất lớn

Việc lựa chọn cần dựa trên:

• Công suất động cơ.

• Dòng tải thực tế.

• Chu kỳ làm việc của cầu trục.

Bài viết liên quan: Thiết Bị Bảo Vệ Điện Cầu Trục Gồm Những Gì - VNID

3. Hướng dẫn chọn MCB theo từng thiết bị trong tủ điện cầu trục

VNID – Kiểm soát chất lượng từ thiết bị đầu vào đến hệ thống hoàn thiện.



Trong một tủ điện cầu trục, MCB không chỉ dùng cho nguồn tổng mà còn bảo vệ nhiều nhóm thiết bị khác nhau.

3.1. MCB bảo vệ nguồn tổng tủ điện cầu trục

Đây là MCB có nhiệm vụ bảo vệ toàn bộ hệ thống.

Cần lựa chọn:

• Dòng định mức phù hợp tổng công suất.

• Số cực theo nguồn cấp.

• Khả năng cắt ngắn mạch cao.

Ví dụ:

• Cầu trục tải trọng nhỏ: MCB khoảng 40A - 63A.

• Cầu trục tải trọng lớn: Có thể cần MCB 80A - 125A hoặc cao hơn.

3.2. MCB bảo vệ mạch điều khiển

Mạch điều khiển thường bao gồm:

• Nút bấm điều khiển.

• Relay.

• Contactor.

• PLC.

Đặc điểm:

• Công suất nhỏ.

• Yêu cầu độ ổn định cao.

Thông thường sử dụng:

• MCB 2P.

• Dòng 2A - 10A.

Internal link gợi ý 1: Tủ điện điều khiển cầu trục gồm những thiết bị gì?

3.3. MCB bảo vệ nguồn PLC và thiết bị tự động hóa

Các hệ thống cầu trục hiện đại thường sử dụng:

• PLC.

• Biến tần.

• Bộ điều khiển từ xa.

Nhóm thiết bị này yêu cầu:

• Nguồn điện ổn định.

• Hạn chế mất điện đột ngột.

MCB lựa chọn thường:

• Dòng nhỏ.

• Độ nhạy phù hợp.

• Chất lượng cao.

Bài viết đề xuất: PLC điều khiển cầu trục là gì? Vai trò trong hệ thống nâng hạ.

3.4. MCB bảo vệ động cơ nâng hạ và di chuyển

Đây là nhóm tải quan trọng nhất.

Cần quan tâm:

• Dòng khởi động motor.

• Tần suất vận hành.

• Công suất động cơ.

Nên lựa chọn:

• MCB Curve C hoặc D.

• Khả năng chịu dòng tốt.

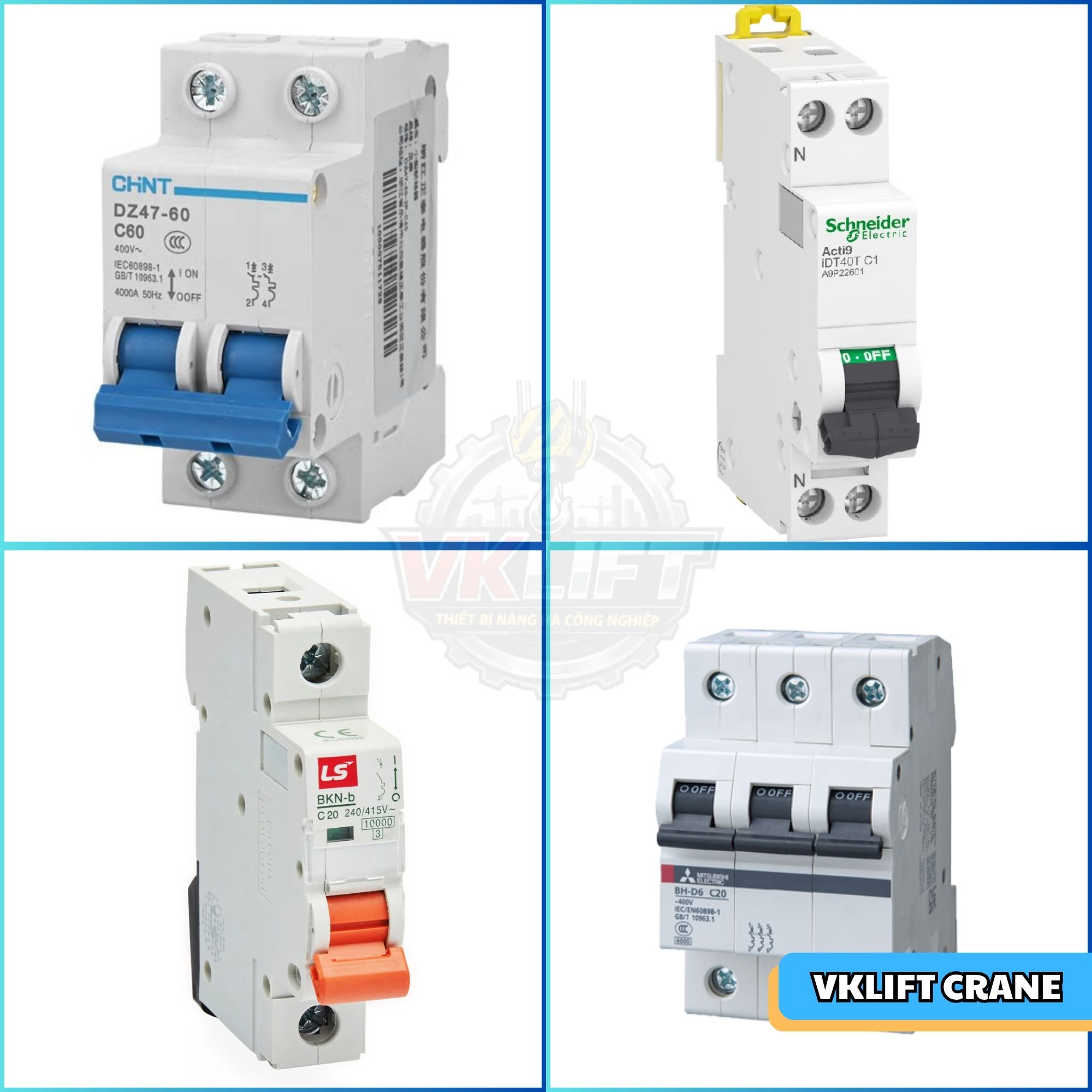

4. Các thương hiệu MCB phổ biến sử dụng trong tủ điện cầu trục

VNID – Hiểu nhu cầu, đúng giải pháp, tối ưu chi phí.



4.1. MCB Schneider Electric

Ưu điểm:

• Độ ổn định cao.

• Tuổi thọ tốt.

• Được sử dụng phổ biến trong công nghiệp.

Một số dòng phổ biến:

• Schneider Acti9.

• Schneider Easy9.

4.2. MCB LS Electric

Ưu điểm:

• Giá thành hợp lý.

• Hoạt động ổn định.

• Phù hợp nhiều hệ thống máy công nghiệp.

4.3. MCB Mitsubishi Electric

Ưu điểm:

• Độ chính xác cao.

• Phù hợp các hệ thống tự động hóa.

4.4. MCB ABB

Ưu điểm:

• Chất lượng cao.

• Khả năng bảo vệ tốt.

• Phù hợp các hệ thống công nghiệp yêu cầu cao.

Bảng so sánh nhanh:

Thương hiệu	Ưu điểm	Ứng dụng
Schneider	Phổ biến, ổn định	Nhà máy, cầu trục
LS	Kinh tế, bền	Máy công nghiệp
Mitsubishi	Chính xác cao	Tự động hóa
ABB	Cao cấp	Hệ thống yêu cầu cao

5. Kinh nghiệm lựa chọn MCB cho tủ điện cầu trục từ kỹ thuật VNID

VNID – Đầu tư đúng ngay từ đầu, tiết kiệm lâu dài về sau.



5.1. Không lựa chọn MCB chỉ dựa vào công suất motor

Một sai lầm phổ biến là chọn MCB đúng bằng dòng motor.

Thực tế:

• Motor cầu trục có dòng khởi động cao.

• Chu kỳ làm việc thay đổi liên tục.

Vì vậy cần tính thêm:

• Hệ số dự phòng.

• Đặc tính tải.

5.2. Ưu tiên thiết bị phù hợp với hệ thống bảo vệ tổng thể

MCB cần phối hợp với:

• Contactor.

• Relay nhiệt.

• Biến tần.

• PLC.

Một hệ thống bảo vệ tốt cần đảm bảo:

• Thiết bị hoạt động ổn định.

• Dễ bảo trì.

• An toàn khi vận hành.

Bài viết liên quan: Các Vị Trí Thường Sử Dụng Biến Tần Trên Cầu Trục - VNID

Kết luận: Lựa chọn đúng MCB giúp nâng cao độ an toàn cho cầu trục

Việc lựa chọn MCB cho tủ điện cầu trục cần dựa trên nhiều yếu tố như:

• Công suất thiết bị.

• Dòng điện tải.

• Loại động cơ.

• Đặc tính khởi động.

• Môi trường làm việc.

Một MCB phù hợp không chỉ giúp bảo vệ hệ thống điện mà còn góp phần nâng cao tuổi thọ thiết bị và đảm bảo quá trình vận hành cầu trục an toàn.

VNID cung cấp các giải pháp thiết bị nâng hạ công nghiệp bao gồm:

• Cầu trục.

• Cổng trục.

• Palang.

• Tời điện.

• Thiết bị điện điều khiển và bảo vệ.

Với kinh nghiệm trong thiết kế và lắp đặt hệ thống điện cầu trục, VNID hỗ trợ khách hàng lựa chọn các thiết bị MCB và linh kiện phù hợp cho từng nhu cầu sử dụng thực tế.
