Cách chọn rơ le nhiệt phù hợp với contactor và động cơ điện trong hệ thống cầu trục

Trong hệ thống tủ điện điều khiển cầu trục, bộ ba thiết bị contactor – rơ le nhiệt – động cơ điện có mối quan hệ liên kết chặt chẽ để đảm bảo quá trình vận hành an toàn và ổn định. Trong đó, rơ le nhiệt đóng vai trò bảo vệ động cơ khỏi tình trạng quá tải, còn contactor đảm nhiệm chức năng đóng cắt nguồn cấp cho motor theo tín hiệu điều khiển.

Tuy nhiên, trong quá trình thiết kế và lắp đặt thực tế, một vấn đề thường gặp là lựa chọn rơ le nhiệt chưa phù hợp với contactor và động cơ điện. Việc chọn sai dải dòng bảo vệ, không đồng bộ với contactor hoặc không tính đến đặc tính làm việc của động cơ cầu trục có thể dẫn đến:

• Rơ le nhiệt thường xuyên tác động gây gián đoạn vận hành.

• Động cơ bị nóng nhưng không được bảo vệ kịp thời.

• Giảm tuổi thọ thiết bị điện.

• Hệ thống cầu trục hoạt động thiếu ổn định.

Khác với các bài viết tổng quan về cách chọn rơ le nhiệt, nội dung bài viết này sẽ tập trung chuyên sâu vào cách phối hợp lựa chọn rơ le nhiệt với contactor và động cơ điện trong hệ thống cầu trục, giúp kỹ thuật viên có cơ sở lựa chọn thiết bị chính xác hơn khi thiết kế hoặc cải tạo tủ điện điều khiển.

1. Nguyên tắc phối hợp giữa rơ le nhiệt, contactor và động cơ điện trong cầu trục

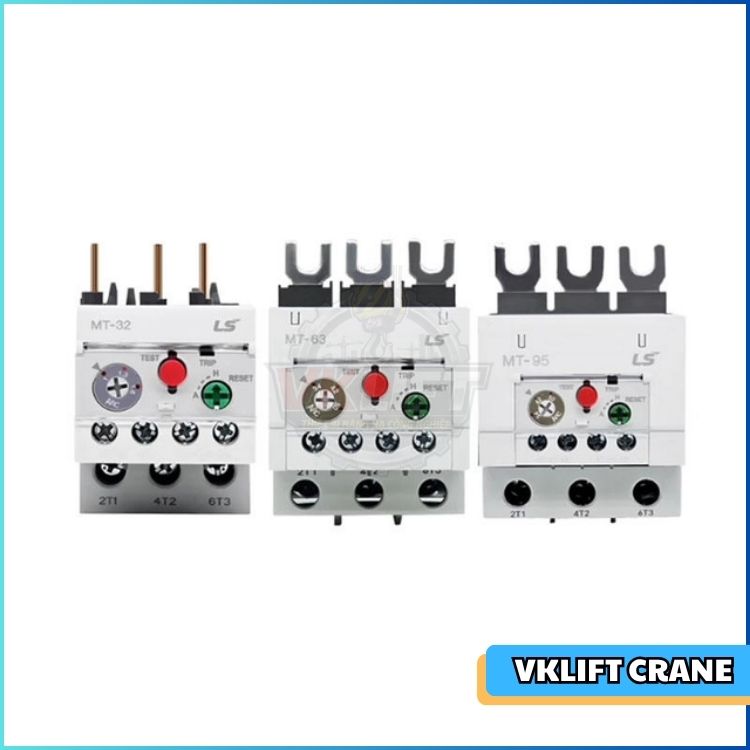

Hình ảnh Rơ le nhiệt liên kết với khởi động từ trong hệ thống điện cầu trục

1.1. Vai trò liên kết giữa ba thiết bị trong mạch điều khiển động cơ

Trong một hệ thống điều khiển động cơ cầu trục tiêu chuẩn, các thiết bị thường được kết nối theo trình tự:

Nguồn điện → Aptomat → Contactor → Rơ le nhiệt → Động cơ điện

Mỗi thiết bị đảm nhận một nhiệm vụ riêng:

Thiết bị	Chức năng chính
Contactor	Đóng cắt nguồn cấp cho động cơ theo lệnh điều khiển
Rơ le nhiệt	Bảo vệ động cơ khi dòng điện vượt mức cho phép
Động cơ điện	Chuyển đổi năng lượng điện thành chuyển động nâng hạ, di chuyển

Sự phối hợp giữa các thiết bị này quyết định trực tiếp đến:

• Độ ổn định của hệ thống cầu trục.

• Khả năng bảo vệ động cơ.

• Tuổi thọ của thiết bị điện.

1.2. Vì sao cần lựa chọn rơ le nhiệt phù hợp với contactor?

Trong thực tế, rơ le nhiệt thường được lắp trực tiếp dưới contactor tạo thành một bộ bảo vệ hoàn chỉnh.

Việc lựa chọn đồng bộ giúp:

• Đảm bảo khả năng đấu nối cơ khí giữa contactor và rơ le nhiệt.

• Đảm bảo dòng làm việc của hai thiết bị tương thích.

• Hạn chế phát sinh nhiệt tại điểm tiếp xúc.

• Tăng độ tin cậy khi vận hành.

Ví dụ:

• Contactor có dòng định mức 25A nhưng rơ le nhiệt chỉ chịu được 10A sẽ gây giới hạn khả năng làm việc.

• Ngược lại, contactor nhỏ nhưng kết hợp với rơ le nhiệt quá lớn sẽ làm giảm hiệu quả bảo vệ.

1.3. Đặc điểm riêng khi chọn rơ le nhiệt cho hệ thống cầu trục

Khác với các động cơ công nghiệp chạy ổn định, động cơ cầu trục thường có:

• Tần suất khởi động cao.

• Tải thay đổi liên tục.

• Chu kỳ làm việc ngắn nhưng cường độ lớn.

• Yêu cầu đảo chiều thường xuyên.

Do đó, việc lựa chọn rơ le nhiệt cần tính đến đặc điểm vận hành thực tế thay vì chỉ dựa vào công suất motor.

Tham khảo thêm bài viết “Rơ le nhiệt hoạt động như thế nào trong hệ thống cầu trục?” để hiểu rõ hơn về nguyên lý bảo vệ của thiết bị trong quá trình vận hành.

2. Cách chọn rơ le nhiệt dựa trên thông số động cơ điện cầu trục

VNID – Chuẩn kỹ thuật trong thiết kế, chuẩn chất lượng trong từng thiết bị.



2.1. Xác định dòng điện định mức của động cơ

Đây là thông số quan trọng nhất khi lựa chọn rơ le nhiệt.

Thông thường, dòng định mức của động cơ được xác định dựa trên:

• Tem thông số kỹ thuật trên motor.

• Catalogue nhà sản xuất.

• Công suất và điện áp làm việc.

Ví dụ:

Một động cơ nâng hạ cầu trục có:

• Công suất: 5.5kW.

• Điện áp: 380V.

• Dòng định mức: khoảng 11A.

Khi đó, rơ le nhiệt cần có dải chỉnh định bao phủ được giá trị này.

2.2. Lựa chọn dải chỉnh định của rơ le nhiệt

Rơ le nhiệt không được lựa chọn theo công suất mà lựa chọn theo dải dòng bảo vệ.

Một số nguyên tắc:

• Dải chỉnh định nên bao gồm dòng làm việc thực tế của động cơ.

• Không chọn thiết bị có dải quá rộng gây giảm độ chính xác.

• Không chọn thiết bị có dòng thấp hơn dòng motor.

Ví dụ:

Dòng động cơ	Dải rơ le nhiệt phù hợp
5 – 7A	5 – 8A
8 – 12A	9 – 13A
12 – 18A	12 – 18A
17 – 25A	17 – 25A

Việc lựa chọn đúng dải dòng giúp rơ le nhiệt phản ứng chính xác khi động cơ gặp sự cố.

2.3. Xem xét chế độ làm việc của từng cơ cấu cầu trục

Không phải tất cả động cơ trên cầu trục đều có điều kiện làm việc giống nhau.

Động cơ nâng hạ

Đặc điểm:

• Chịu tải lớn.

• Thường xuyên khởi động.

• Có dòng khởi động cao.

Cần lựa chọn rơ le nhiệt có khả năng chịu được chế độ làm việc tương ứng.

Động cơ di chuyển cầu và xe con

Đặc điểm:

• Tải thay đổi theo vị trí tải.

• Có nhiều lần đảo chiều.

Cần lựa chọn thiết bị có độ ổn định cao và phù hợp với tần suất đóng cắt.

Xem thêm: So sánh rơ le nhiệt và CB (aptomat) - VNID

3. Cách phối hợp lựa chọn rơ le nhiệt với contactor trong tủ điện cầu trục

VNID – Kết nối công nghệ, nâng tầm sản xuất, kiến tạo tương lai.



3.1. Chọn contactor trước hay chọn rơ le nhiệt trước?

Trong thiết kế tủ điện cầu trục, thông thường quy trình lựa chọn là:

Động cơ → Contactor → Rơ le nhiệt

Cụ thể:

1. Xác định thông số động cơ.

2. Chọn contactor có dòng làm việc phù hợp.

3. Chọn rơ le nhiệt tương thích với contactor và dòng motor.

Điều này giúp đảm bảo toàn bộ bộ điều khiển hoạt động đồng bộ.

3.2. Nguyên tắc phối hợp dòng điện giữa contactor và rơ le nhiệt

Một bộ contactor – rơ le nhiệt cần đảm bảo:

• Dòng định mức contactor ≥ dòng làm việc của động cơ.

• Dải chỉnh rơ le nhiệt bao phủ dòng motor.

• Khả năng chịu tải phù hợp với chế độ vận hành.

Bảng tham khảo:

Công suất động cơ	Contactor tham khảo	Rơ le nhiệt
2.2kW	9A	4 – 6A
5.5kW	18A	9 – 13A
11kW	32A	18 – 25A
18.5kW	50A	32 – 40A

(Thông số chỉ mang tính tham khảo, cần xác định theo dòng thực tế của từng loại motor.)

3.3. Những sai lầm thường gặp khi phối hợp rơ le nhiệt và contactor

Một số lỗi kỹ thuật thường gặp:

• Chọn contactor theo công suất nhưng bỏ qua dòng định mức.

• Chọn rơ le nhiệt có dải dòng quá lớn.

• Sử dụng rơ le nhiệt không đồng bộ với contactor.

• Không tính đến chế độ khởi động thường xuyên của cầu trục.

Những sai sót này có thể khiến hệ thống:

• Bảo vệ không chính xác.

• Dễ xảy ra lỗi ngắt giả.

• Làm giảm tuổi thọ động cơ.

4. Các lưu ý quan trọng khi lựa chọn rơ le nhiệt cho tủ điện cầu trục

VNID – Đồng hành cùng doanh nghiệp bằng năng lực và trách nhiệm.



4.1. Lựa chọn rơ le nhiệt theo môi trường làm việc

Cầu trục thường hoạt động trong:

• Nhà máy cơ khí.

• Xưởng sản xuất thép.

• Môi trường nhiều bụi.

• Khu vực nhiệt độ cao.

Do đó cần lựa chọn thiết bị:

• Có độ bền cao.

• Hoạt động ổn định trong môi trường công nghiệp.

• Có khả năng chịu rung động.

4.2. Không sử dụng rơ le nhiệt để thay thế các thiết bị bảo vệ khác

Rơ le nhiệt chỉ có chức năng:

• Bảo vệ quá tải.

Thiết bị này không thay thế:

• Aptomat bảo vệ ngắn mạch.

• Thiết bị chống mất pha chuyên dụng.

• Bộ điều khiển bảo vệ biến tần.

Một hệ thống cầu trục an toàn cần có sự kết hợp của nhiều lớp bảo vệ.

 Xem thêm bài viết “Các thiết bị quan trọng trong tủ điện điều khiển cầu trục và chức năng từng thiết bị” để hiểu rõ hơn về vai trò của từng thành phần trong hệ thống.

4.3. Kiểm tra và hiệu chỉnh rơ le nhiệt sau khi lắp đặt

Sau khi hoàn thiện tủ điện cần:

• Kiểm tra chiều đấu dây.

• Đo dòng làm việc thực tế.

• Điều chỉnh dòng tác động phù hợp.

• Chạy thử ở các chế độ tải khác nhau.

Đây là bước quan trọng giúp tránh tình trạng rơ le nhiệt:

• Nhảy sai khi vận hành.

• Không tác động khi động cơ quá tải.

5. Kết luận: Lựa chọn đúng rơ le nhiệt giúp nâng cao độ an toàn cho hệ thống cầu trục

VNID – Hiệu quả bắt đầu từ lựa chọn đúng giải pháp.



Việc lựa chọn rơ le nhiệt phù hợp với contactor và động cơ điện đóng vai trò quan trọng trong thiết kế hệ thống điều khiển cầu trục. Một thiết bị được lựa chọn đúng không chỉ giúp bảo vệ động cơ mà còn hạn chế sự cố dừng máy, nâng cao hiệu suất vận hành và kéo dài tuổi thọ thiết bị.

Các yếu tố quan trọng cần xem xét gồm:

• Dòng điện định mức của động cơ.

• Dải chỉnh định của rơ le nhiệt.

• Thông số contactor.

• Đặc điểm làm việc của từng cơ cấu cầu trục.

• Điều kiện môi trường vận hành.

Với kinh nghiệm trong lĩnh vực thiết kế tủ điện điều khiển cầu trục, lựa chọn thiết bị điện công nghiệp và cải tạo hệ thống nâng hạ, VNID.VN cung cấp các giải pháp đồng bộ giúp doanh nghiệp xây dựng hệ thống cầu trục hoạt động an toàn, ổn định và hiệu quả.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về lựa chọn rơ le nhiệt cầu trục

1. Có thể chọn rơ le nhiệt chỉ dựa theo công suất động cơ không?

Không. Rơ le nhiệt cần được lựa chọn dựa trên dòng điện định mức của động cơ, kết hợp với chế độ làm việc thực tế của hệ thống cầu trục.

2. Rơ le nhiệt có cần cùng hãng với contactor không?

Không bắt buộc, nhưng sử dụng rơ le nhiệt cùng hãng với contactor thường giúp đảm bảo khả năng lắp ghép, độ tương thích và độ ổn định cao hơn.

3. Vì sao chọn rơ le nhiệt quá lớn lại không tốt?

Rơ le nhiệt có dòng bảo vệ quá lớn sẽ làm giảm độ nhạy bảo vệ, khiến động cơ có thể bị quá nhiệt trong thời gian dài trước khi thiết bị tác động.

---
