Cách chọn rulo cuốn cáp điện phù hợp cho thiết bị nâng hạ - VNID

Chào các bạn đồng nghiệp và các chủ đầu tư. Trong suốt hơn 10 năm đi lắp đặt và xử lý sự cố cho các hệ thống nâng hạ công nghiệp, tôi đã chứng kiến không ít nhà máy phải dừng toàn bộ dây chuyền sản xuất chỉ vì một lỗi "lãng xẹt": đứt hoặc rối cáp nguồn. Phần lớn nguyên nhân không nằm ở chất lượng sợi cáp, mà do việc chọn rulo cuốn cáp điện không phù hợp ngay từ bước thiết kế ban đầu.

Một hệ thống cấp điện di động hoạt động ổn định là mạch máu giúp cầu trục và cổng trục vận hành xuyên suốt. Bài viết này, dưới góc nhìn của một kỹ sư thực chiến, tôi sẽ chia sẻ toàn bộ kinh nghiệm giúp bạn lựa chọn đúng loại tang cuốn cáp điện (reel cable công nghiệp) tối ưu nhất cho nhà xưởng của mình, tránh những lãng phí và rủi ro không đáng có.

1.Bản chất của rulo cuốn cáp điện và vì sao chọn sai sẽ "đốt tiền" của doanh nghiệp

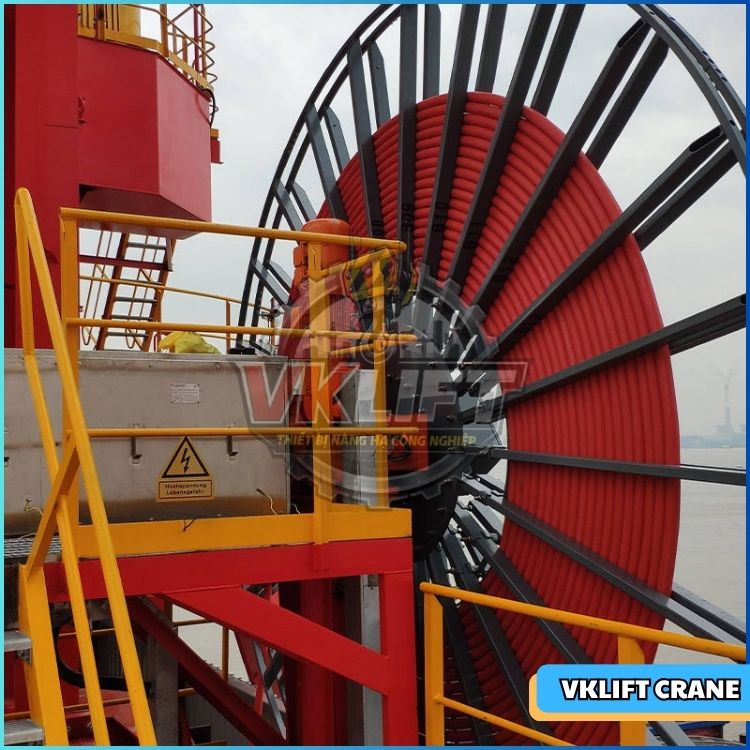

Rulo cuốn cáp điện sử dụng cho cổng trục tải trọng siêu lớn - VNID

1.1 Rulo cuốn cáp điện là gì?

Rulo cuốn cáp điện (hay còn gọi là tang cuốn cáp) là một thiết bị cơ điện có chức năng tự động cuốn hoặc nhả cáp cấp nguồn/điều khiển khi cầu trục, cổng trục hoặc xe gòong di chuyển. Thiết bị này đảm bảo sợi cáp luôn được thu gọn gàng, không bị căng quá mức và không bị trùng xuống sàn gây nguy hiểm.

1.2 Vai trò cốt lõi trong hệ thống cấp điện cầu trục và cổng trục

Khác với nhà xưởng cố định, cầu trục và cổng trục luôn di chuyển liên tục với hành trình dài từ vài chục đến hàng trăm mét. Rulo điện công nghiệp đóng vai trò là cầu nối dòng điện liên tục từ nguồn cố định đến thiết bị di động thông qua hệ thống vành trượt tiếp điện (slip ring group) bên trong lõi tang trống.

1.3 Hệ lụy nghiêm trọng khi lựa chọn sai rulo cuốn cáp điện

Nhiều đơn vị thu mua thường chỉ nhìn vào giá thành hoặc thông số chiều dài cáp mà bỏ qua các yếu tố động lực học. Chọn sai rulo sẽ dẫn đến:

• Hiện tượng xoắn cáp, rối cáp: Khi lực căng không đồng bộ với tốc độ chạy của cổng trục.

• Đứt cáp ngầm bên trong: Do lực lò xo quá mạnh hoặc rulo motor không kiểm soát được momen xoắn.

• Cháy vành trượt tiếp điện: Do chọn sai dòng định mức hoặc rulo bị thấm nước, bám bụi mịn.

Tìm kiếm: Rulo cuốn cáp điện cầu trục là gì?

2. 5 thông số kỹ thuật "sống còn" khi chọn rulo cuốn cáp điện

VNID – Rulo chất lượng, vận hành bền bỉ, giảm thiểu rủi ro



Để chọn được một bộ rulo cuốn cáp cầu trục hay rulo cuốn cáp cổng trục chuẩn xác, bạn không thể đoán mò. Hãy ngồi lại với kỹ sư điện của nhà máy và làm rõ các thông số sau:

2.1 Đặc tính của sợi cáp điện (Tiết diện, số lõi, trọng lượng và đường kính)

Đây là yếu tố quyết định kích thước hình học của tang trống.

• Cáp càng to (tiết diện lớn như 3 x 35 + 1 x 16 ), bán kính uốn cong tối thiểu (bending radius) càng lớn. Nếu chọn tang cuốn có đường kính lõi quá nhỏ, cáp sẽ bị gãy lõi đồng sau vài tháng sử dụng.

• Trọng lượng cáp (kg/m) sẽ quyết định lực kéo cần thiết của lò xo hoặc công suất của motor.

2.2 Chiều dài hành trình và khoảng cách cấp điện

Bạn cần phân biệt rõ chiều dài cáp và chiều dài hành trình.

• Nếu điểm cấp nguồn nằm ở giữa hành trình, rulo chỉ cần cuốn một nửa chiều dài đường chạy (cộng thêm chiều cao lắp đặt và vòng dự phòng).

• Nếu điểm cấp nguồn nằm ở đầu hành trình, rulo phải cuốn toàn bộ chiều dài đường chạy.

2.3 Tốc độ và tần suất vận hành của thiết bị di chuyển

• Tốc độ di chuyển (m/min) là bài toán cực kỳ quan trọng. Cổng trục chạy tốc độ cao (> 40 m/min) đòi hỏi hệ thống cuốn nhả phải phản hồi cực nhanh.

• Tần suất làm việc (Chế độ làm việc ISO như M5, M6, M7) quyết định độ bền mỏi của lò xo hoặc chế độ làm mát của động cơ rulo.

2.4 Kiểu chuyển động và sơ đồ bố trí lắp đặt

Cáp sẽ được kéo trải dài trên mặt đất, treo trên không, hay cuốn thả theo phương thẳng đứng (như cơ cấu nâng hạ gầu ngoạm)? Mỗi kiểu chuyển động cần một cấu hình lực căng hoàn toàn khác nhau.

2.5 Môi trường làm việc thực tế

• Trong nhà: Ít bụi, nhiệt độ ổn định (chọn tiêu chuẩn IP54/IP55).

• Ngoài trời (Cổng trục cảng, bãi thép): Chịu mưa nắng, gió bão, ăn mòn muối biển (bắt buộc chọn IP65/IP66, vỏ sơn chống ăn mòn nặng hoặc bằng inox).

• Môi trường đặc biệt: Nhà máy xi măng (siêu bụi), nhà máy hóa chất (axit ăn mòn), lò đúc thép (nhiệt độ cao).

Thông số kỹ thuật	Rulo Lò Xo (Spring Cable Reel)	Rulo Motor (Motorized Cable Reel)
Chiều dài giới hạn	Thường < 50 mét	Lên đến hàng trăm mét
Tốc độ di chuyển	Thấp đến trung bình (< 40 m/min)	Rất cao (lên đến > 80 m/min)
Kích thước cáp	Phù hợp cáp nhỏ và trung bình	Cân được mọi loại cáp nặng, cao áp
Độ bền cơ học	Giới hạn theo tuổi thọ lò xo	Rất cao, hoạt động bền bỉ liên tục





3.Phân loại và giải mã công nghệ các dòng rulo điện công nghiệp phổ biến

Hình ảnh các bộ phần Rulo trước khi lắp ráp tại nhà máy - VNID

Không phải hệ thống nào cũng dùng chung một loại rulo. Hiện nay trên thị trường có 2 dòng chính thống và 2 dòng đặc thù:

3.1 Rulo cuốn cáp kiểu lò xo (Spring Cable Reel)

• Nguyên lý: Sử dụng lực đàn hồi của các lá lò xo thép cuộn bên trong để tự động thu cáp khi thiết bị tiến lại gần và nhả cáp dưới lực kéo của thiết bị khi đi ra xa.

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, không cần đấu nối nguồn điện điều khiển cho rulo.

• Hạn chế: Lực căng tăng dần khi kéo cáp ra càng dài. Tuổi thọ lò xo giới hạn theo số lần co giãn (mỏi kim loại).

• Môi trường phù hợp: Trong nhà, hành trình ngắn, cầu trục dầm đơn/đôi tải trọng nhỏ.

3.2 Rulo cuốn cáp kiểu động cơ (Motorized Cable Reel)

• Nguyên lý: Sử dụng một động cơ điện riêng biệt kết hợp với khớp ly hợp thủy lực hoặc biến tần để truyền động cho tang trống.

• Ưu điểm: Lực căng cáp luôn giữ ổn định ở mọi vị trí hành trình, không làm giãn hay hại cáp. Cuốn được cáp siêu dài và siêu nặng.

• Hạn chế: Giá thành cao, lắp đặt và cài đặt mạch điều khiển phức tạp hơn.

• Môi trường phù hợp: Cổng trục dầm đôi ngoài trời, cẩu container QC/RTG, các hệ thống chạy liên tục 24/7.

3.3 Rulo kiểu đối trọng (Trọng lực) và rulo dạng tang trống trơn

• Đây là các dạng biến thể dùng trọng lượng (đối trọng) để kéo cáp, thường dùng trong các ứng dụng đặc thù hành trình thẳng đứng hoặc tốc độ rất chậm, môi trường cực kỳ khắc nghiệt không thể dùng lò xo hay motor.

Tìm kiếm: Xem thêm bài viết so sánh chi tiết ưu nhược điểm của rulo cuốn cáp lò xo và rulo motor để có lựa chọn kinh tế nhất.



4.Tư vấn lựa chọn rulo cuốn cáp theo từng ứng dụng thực tế

Hình ảnh thiết bị rulo được đóng gói cẩn thận trước khi giao đến tay khách hàng - VNID

Với tư cách là kỹ sư, tôi khuyên bạn nên chọn thiết bị dựa trên cấu hình thực tế của máy nâng chứ không chọn theo cảm tính:

4.1 Cầu trục dầm đơn và dầm đôi trong nhà xưởng thông thường

• Giải pháp: Thường hành trình nhà xưởng ngắn (< 40m), tốc độ cầu trục khoảng 20 - 30 m/min. Hãy ưu tiên chọn spring cable reel (rulo lò xo) để tối ưu chi phí đầu tư ban đầu.

• Lưu ý kỹ thuật: Nên chọn vị trí lắp đặt rulo ở giữa hành trình nhà xưởng để giảm một nửa chiều dài cáp phải cuốn, vừa tiết kiệm tiền cáp vừa tăng tuổi thọ lò xo.

4.2 Cổng trục ngoài trời và cẩu container (RTG, RMG)

• Giải pháp: Cổng trục bãi đá, bãi thép hoặc cảng biển thường có hành trình rất dài (50m - 200m), tốc độ chạy dọc lớn (> 40 m/min). Phương án bắt buộc là sử dụng motorized cable reel (rulo motor).

• Kinh nghiệm thực tế: Khi lắp rulo cho cổng trục ngoài trời, cần thiết kế thêm một máng dẫn hướng cáp (cable channel) dọc theo đường chạy. Máng này giúp bảo vệ sợi cáp không bị đá găm vào, không bị gió thổi lật cáp ra ngoài đường ray gây đứt xé cáp.

4.3 Xe gòong vận chuyển (Transfer Car) trong nhà máy

• Xe gòong chạy trên sàn thường có không gian lắp đặt rất hẹp. Bạn nên chọn loại rulo lò xo dạng dẹt (flat) hoặc rulo motor âm sàn.

• Sai lầm doanh nghiệp thường gặp: Lắp rulo quá thấp khiến cáp quét sát mặt sàn đầy phoi sắt hoặc rác công nghiệp, làm rách vỏ cao su của cáp chỉ sau vài tuần vận hành.



5.Những "bẫy kỹ thuật" thường gặp và bí quyết tăng tuổi thọ hệ thống cuốn cáp

Rulo được lắp đặt trong thiết bị cổng trục dầm đôi tại Vĩnh Phúc - VNID

5.1 Khi nào nên dùng rulo motor thay vì rulo lò xo?

Đây là câu hỏi tôi gặp nhiều nhất. Hãy chuyển sang dùng rulo motor ngay khi:

1. Hành trình vượt quá 50 mét.

2. Tiết diện cáp lớn hơn 16 mm^2.

3. Tốc độ di chuyển của thiết bị lớn hơn 40 m/min.

Nếu cố tình dùng lò xo trong các trường hợp này, lò xo sẽ đứt liên tục, chi phí dừng máy để sửa chữa sẽ vượt xa tiền mua rulo motor từ đầu.

5.2 Khi nào nên xài hệ Festoon (Sâu đo) thay thế cho Rulo?

Hệ thống máng C - con lăn treo cáp (Festoon system) là lựa chọn tuyệt vời cho chuyển động ngang của Palang trên dầm cầu trục. Tuy nhiên, nếu dùng cho hành trình chạy dọc của cổng trục ngoài trời, hệ Festoon bộc lộ nhược điểm: cồng kềnh, dễ bị kẹt con lăn do gỉ sét và không chịu được gió bão. Rulo cuốn cáp sinh ra là để thay thế Festoon trong các không gian dài và khắc nghiệt này.

5.3 5 lỗi thiết kế khiến rulo "tự hoại" mà ít ai để ý

• Cuốn nhả không đồng bộ: Do không cài đặt biến tần (với dòng motor) khiến rulo quay nhanh hơn hoặc chậm hơn tốc độ cổng trục, dẫn đến giật đứt cáp.

• Bỏ qua lực gió đẩy: Đối với cổng trục ngoài trời, gió có thể thổi căng sợi cáp, làm tăng tải trọng lên rulo một cách đột biến.

• Không bảo trì định kỳ vành trượt: Vành trượt tiếp điện cần được thổi bụi và kiểm tra độ mòn chổi than định kỳ 6 tháng/lần. Nếu bỏ qua, hiện tượng đánh tia lửa điện sẽ phá hủy toàn bộ hộp điện rulo.



6.Giải pháp cấp điện thông minh cùng VNID – Nâng tầm hiệu suất nhà xưởng

VNID – Nâng hạ công nghiệp bằng năng lực kỹ thuật thực chiến.



Việc lựa chọn đúng rulo cuốn cáp điện không chỉ đơn thuần là mua một thiết bị về lắp lên, mà đó là một bài toán tính toán kỹ thuật tổng thể từ động lực học, độ bền vật liệu đến hiệu quả kinh tế lâu dài cho doanh nghiệp.

Nếu doanh nghiệp của bạn đang phân vân chưa biết nên chọn dòng motorized cable reel hay spring cable reel cho hệ thống cầu trục, cổng trục của mình, hãy để các chuyên gia tại VNID đồng hành cùng bạn.

Vì sao hàng trăm nhà máy lựa chọn giải pháp phụ kiện cầu trục tại VNID?

• Khảo sát và tư vấn kỹ thuật chuyên sâu: Kỹ sư VNID trực tiếp tính toán moment, chọn mã cáp và dòng rulo phù hợp nhất với tần suất làm việc thực tế của nhà máy.

• Chất lượng chuẩn công nghiệp nặng: Cung cấp các dòng tang cuốn cáp, vành trượt tiếp điện nhập khẩu chính hãng, độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt.

• Hỗ trợ trọn gói: Từ khâu tính toán thiết kế, cung cấp thiết bị nâng hạ đến hỗ trợ lắp đặt, cân chỉnh lực căng cáp thực tế tại công trường trên toàn quốc.

• Tối ưu chi phí vận hành: Giải pháp của VNID giúp giảm thiểu tối đa rủi ro dừng máy do sự cố điện, nâng cao tuổi thọ sợi cáp lên gấp 2 - 3 lần.

Đừng để một sự cố nhỏ ở hệ thống cuốn cáp làm ngưng trệ cả dây chuyền sản xuất triệu đô.
