Thông tin chi tiết Cách lắp thiết bị giới hạn tải trọng cầu trục đúng kỹ thuật và an toàn | VNID

Cách lắp thiết bị giới hạn tải trọng cầu trục đúng kỹ thuật, an toàn và chính xác

Trong hệ thống cầu trục và các thiết bị nâng hạ công nghiệp, thiết bị giới hạn tải trọng đóng vai trò quan trọng trong việc kiểm soát tải trọng nâng, bảo vệ kết cấu thiết bị và đảm bảo an toàn cho người vận hành. Tuy nhiên, để thiết bị hoạt động ổn định và đạt độ chính xác cao, quá trình lắp đặt và đấu nối cần được thực hiện đúng quy trình kỹ thuật.

Trên thực tế, không ít trường hợp thiết bị vẫn hoạt động nhưng hiển thị sai tải trọng hoặc không cảnh báo khi quá tải do lắp đặt sai vị trí, đấu nối chưa đúng hoặc chưa được hiệu chuẩn sau khi hoàn thiện. Vì vậy, bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp thiết bị giới hạn tải trọng cầu trục theo đúng quy trình mà các kỹ sư thường áp dụng trong thực tế.

1. Chuẩn bị trước khi lắp thiết bị giới hạn tải trọng cầu trục

Thiết bị chính hãng, vận hành an toàn, bền bỉ cùng doanh nghiệp - VNID

Một quy trình lắp đặt chuyên nghiệp luôn bắt đầu từ khâu khảo sát và chuẩn bị. Điều này giúp hạn chế sai sót, rút ngắn thời gian thi công và đảm bảo thiết bị hoạt động ổn định ngay sau khi đưa vào vận hành.

1.1. Kiểm tra thông số kỹ thuật của cầu trục và thiết bị

Trước khi tiến hành lắp đặt, cần đối chiếu thông số của thiết bị giới hạn tải trọng với thông số kỹ thuật của hệ thống cầu trục.

Một số thông tin cần kiểm tra gồm:

• Tải trọng định mức của cầu trục hoặc palang.

• Loại cơ cấu nâng (cáp điện, xích điện, tời điện...).

• Số nhánh cáp nâng.

• Điện áp nguồn cấp.

• Chủng loại Load Cell sử dụng.

• Dải đo của cảm biến tải trọng.

• Khả năng tương thích với PLC, biến tần hoặc hệ thống điều khiển hiện có.

Lưu ý: Không nên lựa chọn thiết bị có dải đo quá nhỏ hoặc quá lớn so với tải trọng thực tế vì sẽ ảnh hưởng đến độ chính xác của hệ thống.

1.2. Chuẩn bị dụng cụ và vật tư cần thiết

Một số dụng cụ thường được sử dụng trong quá trình lắp đặt bao gồm:

• Bộ thiết bị giới hạn tải trọng.

• Load Cell.

• Bộ hiển thị tải trọng.

• Bộ điều khiển trung tâm.

• Relay trung gian.

• Dây tín hiệu chống nhiễu.

• Ống ruột gà bảo vệ dây điện.

• Domino đấu nối.

• Đồng hồ đo điện.

• Đồng hồ đo thông mạch.

• Máy khoan.

• Bộ cờ lê, mỏ lết.

• Tô vít cách điện.

• Thiết bị hiệu chuẩn tải trọng (nếu có).

Ngoài ra, cần chuẩn bị đầy đủ trang bị bảo hộ lao động như:

• Mũ bảo hộ.

• Găng tay cách điện.

• Dây an toàn khi làm việc trên cao.

• Giày bảo hộ.

• Kính bảo hộ.

1.3. Đảm bảo các yêu cầu an toàn trước khi thi công

Đây là bước không nên bỏ qua trong bất kỳ công trình nào.

Trước khi lắp đặt cần thực hiện:

• Ngắt hoàn toàn nguồn điện cấp cho cầu trục.

• Treo biển cảnh báo đang bảo trì.

• Kiểm tra không còn điện dư trong tủ điều khiển.

• Cố định móc cẩu ở vị trí an toàn.

• Đảm bảo khu vực thi công không có người qua lại.

• Kiểm tra kết cấu lắp đặt đủ khả năng chịu lực.

Lưu ý quan trọng: Tuyệt đối không thực hiện đấu nối hoặc tháo lắp thiết bị khi hệ thống vẫn đang mang điện hoặc cầu trục đang vận hành.

Gợi ý bài viết liên quan: [Thiết bị giới hạn tải trọng cầu trục là gì? Cấu tạo và nguyên lý hoạt động]

2. Quy trình lắp đặt thiết bị giới hạn tải trọng cầu trục

VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.



Sau khi hoàn tất công tác chuẩn bị, kỹ thuật viên sẽ tiến hành lắp đặt theo từng bước. Việc tuân thủ đúng trình tự sẽ giúp giảm thiểu sai số và đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

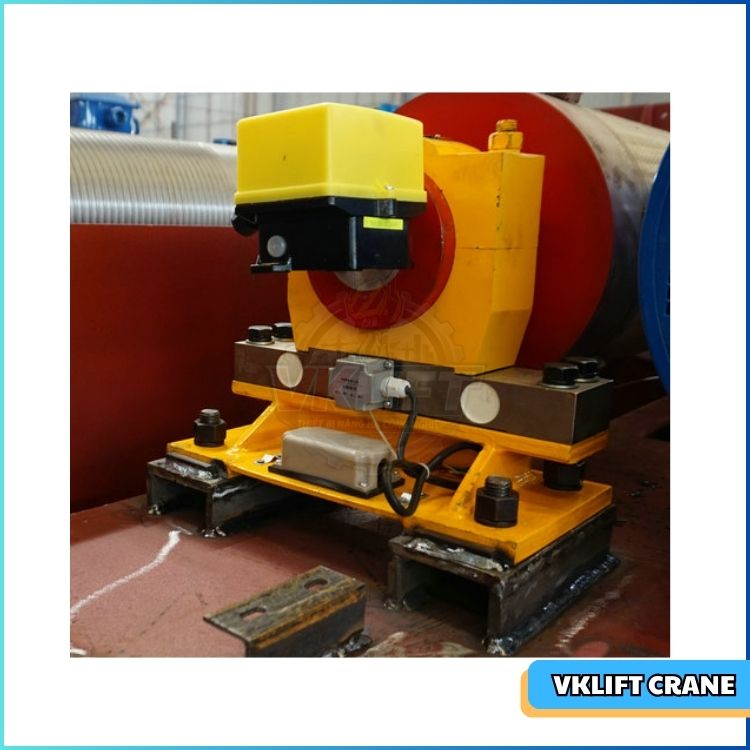

2.1. Xác định vị trí lắp đặt Load Cell

Load Cell là bộ phận trực tiếp đo lực nâng nên vị trí lắp đặt có ảnh hưởng rất lớn đến độ chính xác của toàn bộ hệ thống.

Tùy theo kết cấu của cầu trục, Load Cell có thể được lắp tại:

• Trục móc cẩu.

• Gối treo palang.

• Cụm puly.

• Tai treo động cơ nâng.

• Giá đỡ cáp.

• Chốt liên kết của cơ cấu nâng.

Việc lựa chọn vị trí cần đáp ứng các yêu cầu:

• Lực truyền trực tiếp qua cảm biến.

• Không bị lệch tâm.

• Không chịu thêm lực uốn hoặc lực xoắn.

• Dễ bảo trì và hiệu chuẩn.

• Không ảnh hưởng đến chuyển động của cơ cấu nâng.

Kinh nghiệm thực tế: Trong nhiều trường hợp, vị trí lắp đặt thuận tiện nhất chưa chắc là vị trí cho kết quả đo chính xác nhất. Vì vậy, nên ưu tiên vị trí có đường truyền lực ổn định thay vì chỉ thuận lợi cho việc thi công.

2.2. Lắp đặt Load Cell đúng kỹ thuật

Sau khi xác định được vị trí phù hợp, tiến hành lắp đặt theo các bước sau:

Bước 1: Vệ sinh sạch bề mặt lắp đặt.

Bước 2: Kiểm tra độ phẳng của bề mặt tiếp xúc.

Bước 3: Đặt Load Cell đúng chiều theo hướng dẫn của nhà sản xuất.

Bước 4: Siết bulông đúng mô-men quy định.

Bước 5: Kiểm tra khoảng hở và khả năng làm việc của cảm biến.

Bước 6: Kiểm tra khả năng chuyển động của cơ cấu nâng sau khi lắp.

Trong quá trình này cần đặc biệt lưu ý:

• Không dùng búa đóng trực tiếp lên Load Cell.

• Không hàn điện khi Load Cell đã đấu nối.

• Không siết bulông quá lực.

• Không để cảm biến chịu tải va đập mạnh.

2.3. Đấu nối dây tín hiệu

Sau khi hoàn thành phần cơ khí, tiến hành đấu nối điện.

Thông thường hệ thống sẽ bao gồm:

Hạng mục	Nội dung đấu nối
Load Cell	Kết nối với bộ xử lý tín hiệu
Bộ xử lý	Kết nối màn hình hiển thị
Relay điều khiển	Kết nối mạch điều khiển nâng
Nguồn cấp	Cấp điện cho bộ điều khiển
Đèn, còi cảnh báo	Đấu vào ngõ ra cảnh báo của thiết bị

Trong quá trình đi dây cần chú ý:

• Sử dụng dây tín hiệu chống nhiễu.

• Không đi chung với dây động lực.

• Đánh số từng đầu dây.

• Luồn dây trong ống bảo vệ.

• Kiểm tra thông mạch trước khi cấp nguồn.

Việc đi dây khoa học sẽ giúp hạn chế nhiễu điện từ và nâng cao độ ổn định của hệ thống trong quá trình vận hành.

2.4. Lắp đặt bộ hiển thị và bộ điều khiển

Bộ hiển thị nên được lắp tại vị trí mà người vận hành dễ dàng quan sát.

Một số yêu cầu kỹ thuật:

• Đặt trong tủ điện hoặc vị trí khô ráo.

• Tránh ánh nắng trực tiếp.

• Tránh rung động mạnh.

• Khoảng cách quan sát phù hợp.

• Thuận tiện cho việc cài đặt và bảo trì.

Nếu hệ thống có sử dụng PLC hoặc HMI, cần kiểm tra đầy đủ các cổng giao tiếp như:

• RS485.

• Modbus RTU.

• Analog Output.

• Digital Output.

Việc kiểm tra ngay từ đầu sẽ giúp quá trình tích hợp với hệ thống điều khiển diễn ra thuận lợi hơn.

Gợi ý bài viết liên quan: Limit Switch (Cảm biến giới hạn hành trình) là gì -VNID

3. Kiểm tra, hiệu chuẩn và chạy thử sau khi lắp đặt

VNID – Từ bản vẽ kỹ thuật đến công trình thực tế, luôn đặt chất lượng làm nền tảng.



Sau khi hoàn thành toàn bộ công việc cơ khí và điện, không nên đưa thiết bị vào vận hành ngay mà cần thực hiện các bước kiểm tra và hiệu chuẩn để đảm bảo độ chính xác.

3.1. Kiểm tra tổng thể trước khi cấp nguồn

Kỹ thuật viên nên rà soát lại toàn bộ hệ thống theo danh sách sau:

• Kiểm tra bulông đã siết đúng lực.

• Kiểm tra dây tín hiệu không bị đứt hoặc chèn ép.

• Kiểm tra đầu nối chắc chắn.

• Kiểm tra tiếp địa của hệ thống.

• Kiểm tra nguồn cấp đúng điện áp.

• Kiểm tra relay điều khiển hoạt động bình thường.

• Đảm bảo không còn dụng cụ hoặc vật cản trên cầu trục.

Việc kiểm tra tổng thể giúp phát hiện sớm các lỗi lắp đặt trước khi cấp điện, hạn chế nguy cơ hư hỏng thiết bị và đảm bảo quá trình hiệu chuẩn diễn ra thuận lợi.

Gợi ý bài viết liên quan: [Hướng dẫn kiểm định cầu trục theo quy định hiện hành] (Internal Link)



3.2. Hiệu chuẩn thiết bị giới hạn tải trọng

Sau khi hoàn thành việc lắp đặt và kiểm tra sơ bộ, hiệu chuẩn (Calibration) là bước bắt buộc để đảm bảo giá trị tải trọng hiển thị trùng khớp với tải trọng thực tế. Đây cũng là công đoạn quyết định đến độ chính xác của toàn bộ hệ thống.

Thông thường, quá trình hiệu chuẩn được thực hiện theo các bước sau:

Bước 1: Khởi động hệ thống

• Cấp nguồn cho bộ điều khiển.

• Kiểm tra màn hình hiển thị hoạt động bình thường.

• Quan sát tín hiệu từ Load Cell có ổn định hay không.

Bước 2: Thiết lập giá trị "Zero" (Tải trọng bằng 0)

Khi móc cẩu không mang tải:

• Đưa móc cẩu về trạng thái tự do.

• Thiết lập giá trị Zero theo hướng dẫn của nhà sản xuất.

• Kiểm tra giá trị hiển thị phải ổn định và không dao động bất thường.

Lưu ý: Nếu giá trị tải trọng vẫn thay đổi khi không có tải, cần kiểm tra lại vị trí lắp đặt Load Cell hoặc tình trạng nhiễu tín hiệu.

Bước 3: Hiệu chuẩn bằng tải chuẩn

Để đảm bảo độ chính xác, nên sử dụng quả tải chuẩn đã được kiểm định hoặc các khối tải có khối lượng xác định.

Quy trình thực hiện:

• Treo tải chuẩn lên móc cẩu.

• Ghi nhận giá trị hiển thị.

• So sánh với tải trọng thực tế.

• Điều chỉnh hệ số hiệu chuẩn nếu có sai lệch.

• Lặp lại nhiều lần với các mức tải khác nhau.

Thông thường, nên kiểm tra tại các mốc:

• 25% tải định mức.

• 50% tải định mức.

• 75% tải định mức.

• 100% tải định mức.

Việc hiệu chuẩn ở nhiều mức tải giúp đảm bảo thiết bị hoạt động chính xác trên toàn bộ dải đo, thay vì chỉ chính xác tại một điểm duy nhất.

Bài viết nổi bật: Cách Đấu Cảm Biến Giới Hạn Hành Trình Vào Tủ Điện Cầu Trục A-Z

3.3. Cài đặt ngưỡng cảnh báo và ngắt tải

Sau khi hoàn tất hiệu chuẩn, kỹ thuật viên cần thiết lập các mức cảnh báo phù hợp với tải trọng làm việc của cầu trục.

Một cấu hình tham khảo thường được áp dụng như sau:

Mức tải	Chế độ hoạt động
Dưới 90% tải định mức	Hoạt động bình thường
Khoảng 90 – 100%	Cảnh báo bằng đèn hoặc còi
Từ 100% tải định mức trở lên	Tự động ngắt lệnh nâng, chỉ cho phép hạ tải

Trong một số nhà máy có yêu cầu an toàn cao, các mức cảnh báo có thể được cài đặt chi tiết hơn tùy theo quy trình vận hành nội bộ.

Lưu ý kỹ thuật: Không nên cài đặt ngưỡng ngắt tải quá cao nhằm "tăng khả năng nâng" của cầu trục. Điều này có thể làm mất chức năng bảo vệ của thiết bị và tiềm ẩn nguy cơ mất an toàn trong quá trình vận hành.

3.4. Chạy thử và nghiệm thu hệ thống

Trước khi bàn giao đưa vào sử dụng, cần tiến hành chạy thử toàn bộ hệ thống.

Quá trình chạy thử nên bao gồm:

• Nâng hạ khi không tải.

• Nâng với khoảng 25% tải định mức.

• Nâng với 50% tải.

• Nâng với 75% tải.

• Nâng ở 100% tải định mức.

• Kiểm tra phản ứng khi tải vượt ngưỡng cài đặt.

Trong quá trình thử tải cần quan sát:

• Giá trị tải trọng hiển thị.

• Thời gian phản hồi của thiết bị.

• Độ ổn định của tín hiệu.

• Hoạt động của còi và đèn cảnh báo.

• Khả năng ngắt lệnh nâng khi quá tải.

• Hoạt động của relay điều khiển.

Nếu toàn bộ các hạng mục đều đáp ứng yêu cầu, hệ thống có thể được nghiệm thu và đưa vào vận hành chính thức.

4. Những lỗi thường gặp khi lắp đặt thiết bị giới hạn tải trọng và cách khắc phục

Trong thực tế thi công, nhiều sự cố phát sinh không phải do chất lượng thiết bị mà xuất phát từ quá trình lắp đặt hoặc đấu nối chưa đúng kỹ thuật.

VNID – Năng lực tạo niềm tin, kỹ thuật tạo khác biệt.



4.1. Một số lỗi phổ biến

Các lỗi thường gặp bao gồm:

• Hiển thị sai tải trọng.

• Giá trị tải trọng dao động liên tục.

• Thiết bị không cảnh báo khi quá tải.

• Relay không ngắt lệnh nâng.

• Màn hình hiển thị mất tín hiệu.

• Thiết bị hoạt động không ổn định khi động cơ nâng làm việc.

• Sai số tăng dần sau một thời gian sử dụng.

4.2. Nguyên nhân và biện pháp khắc phục

Hiện tượng	Nguyên nhân	Cách khắc phục
Hiển thị sai tải	Load Cell lắp sai vị trí	Kiểm tra và lắp lại đúng vị trí truyền lực
Giá trị dao động	Dây tín hiệu bị nhiễu	Sử dụng cáp chống nhiễu, tách riêng dây động lực
Không cảnh báo quá tải	Chưa cài đặt ngưỡng hoặc relay đấu sai	Kiểm tra thông số cài đặt và sơ đồ đấu nối
Sai số lớn	Chưa hiệu chuẩn hoặc hiệu chuẩn sai	Thực hiện hiệu chuẩn lại bằng tải chuẩn
Mất tín hiệu	Đứt dây hoặc lỏng đầu nối	Kiểm tra toàn bộ đường dây tín hiệu
Thiết bị hoạt động chập chờn	Nguồn cấp không ổn định	Kiểm tra nguồn điện và hệ thống tiếp địa

Việc ghi chép nhật ký bảo trì và theo dõi các thông số sau mỗi lần kiểm tra sẽ giúp kỹ thuật viên phát hiện sớm các dấu hiệu bất thường, từ đó giảm thiểu thời gian dừng máy và chi phí sửa chữa.

4.3. Một số kinh nghiệm thực tế từ kỹ sư lắp đặt

Trong quá trình triển khai nhiều hệ thống cầu trục tại các nhà máy cơ khí, kết cấu thép và sản xuất công nghiệp, có một số kinh nghiệm thực tế giúp nâng cao độ ổn định của thiết bị:

• Luôn sử dụng dây tín hiệu chống nhiễu đúng chủng loại.

• Không đi chung dây tín hiệu với dây cấp nguồn động lực.

• Bố trí dây gọn gàng, tránh vị trí có nhiệt độ cao hoặc rung động mạnh.

• Hiệu chuẩn lại sau khi thay cáp, thay móc cẩu hoặc thay đổi kết cấu cơ cấu nâng.

• Kiểm tra định kỳ các đầu nối điện để tránh hiện tượng oxy hóa làm suy giảm tín hiệu.

• Lập kế hoạch kiểm tra và hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất hoặc yêu cầu của đơn vị kiểm định.

Những lưu ý nhỏ này sẽ góp phần duy trì độ chính xác của thiết bị giới hạn tải trọng, đồng thời kéo dài tuổi thọ cho cả hệ thống cầu trục.

Đề xuất bài viết: Cách Chọn Cảm Biến Giới Hạn Hành Trình Phù Hợp Cho Cầu Trục

5. Kết luận

Giải pháp giới hạn tải cho cầu trục an toàn – tìm đến VNID ngay hôm nay

Việc lắp đặt thiết bị giới hạn tải trọng cầu trục không chỉ đơn thuần là đấu nối cảm biến và bộ điều khiển mà còn là một quy trình kỹ thuật đòi hỏi sự chính xác trong từng công đoạn, từ khảo sát, lựa chọn vị trí lắp đặt, đấu nối điện đến hiệu chuẩn và chạy thử.

Một hệ thống được lắp đặt đúng kỹ thuật sẽ mang lại nhiều lợi ích như:

• Đảm bảo an toàn cho người vận hành và hàng hóa.

• Giảm nguy cơ nâng quá tải.

• Bảo vệ động cơ, hộp giảm tốc và kết cấu cầu trục.

• Hạn chế sự cố và chi phí sửa chữa.

• Đáp ứng yêu cầu kiểm định thiết bị nâng.

• Gia tăng tuổi thọ và hiệu quả vận hành của toàn bộ hệ thống.

Đối với các doanh nghiệp đang đầu tư mới hoặc nâng cấp hệ thống cầu trục, việc lựa chọn thiết bị giới hạn tải trọng chính hãng và đơn vị lắp đặt có chuyên môn là yếu tố quan trọng giúp thiết bị phát huy tối đa hiệu quả trong quá trình sử dụng.

VNID hiện cung cấp các giải pháp thiết bị giới hạn tải trọng, cảm biến tải trọng (Load Cell), PLC, biến tần và nhiều thiết bị điện điều khiển cầu trục cùng dịch vụ tư vấn, lắp đặt và hỗ trợ kỹ thuật trên toàn quốc. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng đồng hành cùng doanh nghiệp trong việc lựa chọn và triển khai các giải pháp an toàn, phù hợp với từng hệ thống nâng hạ cụ thể.

Bài viết tiếp theo: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Có thể tự lắp thiết bị giới hạn tải trọng cầu trục hay không?

Có thể thực hiện nếu người lắp đặt có kiến thức về cơ khí, điện công nghiệp và hiểu rõ sơ đồ đấu nối của thiết bị. Tuy nhiên, để đảm bảo độ chính xác và an toàn, việc lắp đặt và hiệu chuẩn nên được thực hiện bởi kỹ thuật viên có kinh nghiệm.

2. Sau khi lắp đặt có bắt buộc phải hiệu chuẩn thiết bị không?

Có. Hiệu chuẩn là bước bắt buộc để thiết bị xác định đúng giá trị tải trọng thực tế. Nếu bỏ qua công đoạn này, hệ thống có thể hiển thị sai tải hoặc không cảnh báo khi vượt tải trọng cho phép.

3. Bao lâu nên kiểm tra và hiệu chuẩn lại thiết bị giới hạn tải trọng?

Thông thường, thiết bị nên được kiểm tra và hiệu chuẩn định kỳ từ 6 đến 12 tháng/lần, hoặc ngay sau khi thay thế cảm biến, sửa chữa cơ cấu nâng hoặc khi phát hiện dấu hiệu sai số trong quá trình vận hành.



---

Bạn đang xem sản phẩm Cách lắp thiết bị giới hạn tải trọng cầu trục đúng kỹ thuật và an toàn | VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
