Cách lập trình PLC điều khiển cầu trục cơ bản (Step-by-step)

Trong các hệ thống tủ điện điều khiển cầu trục hiện đại, PLC đóng vai trò là bộ xử lý trung tâm giúp kiểm soát toàn bộ hoạt động nâng hạ và di chuyển tải trọng. Tuy nhiên, để PLC có thể vận hành đúng yêu cầu, kỹ sư cần xây dựng chương trình điều khiển phù hợp dựa trên sơ đồ điện, thiết bị thực tế và các yêu cầu an toàn của hệ thống.

Việc lập trình PLC điều khiển cầu trục không chỉ đơn giản là viết các câu lệnh bật/tắt động cơ mà còn cần xử lý nhiều yếu tố như:

• Điều kiện cho phép vận hành.

• Giới hạn hành trình.

• Tín hiệu bảo vệ.

• Điều khiển tốc độ thông qua biến tần.

• Xử lý cảnh báo lỗi.

Trong bài viết này, VNID.VN sẽ hướng dẫn quy trình lập trình PLC điều khiển cầu trục cơ bản theo từng bước (Step-by-step) dựa trên kinh nghiệm thiết kế tủ điện điều khiển cầu trục thực tế.

1.Chuẩn bị trước khi lập trình PLC điều khiển cầu trục

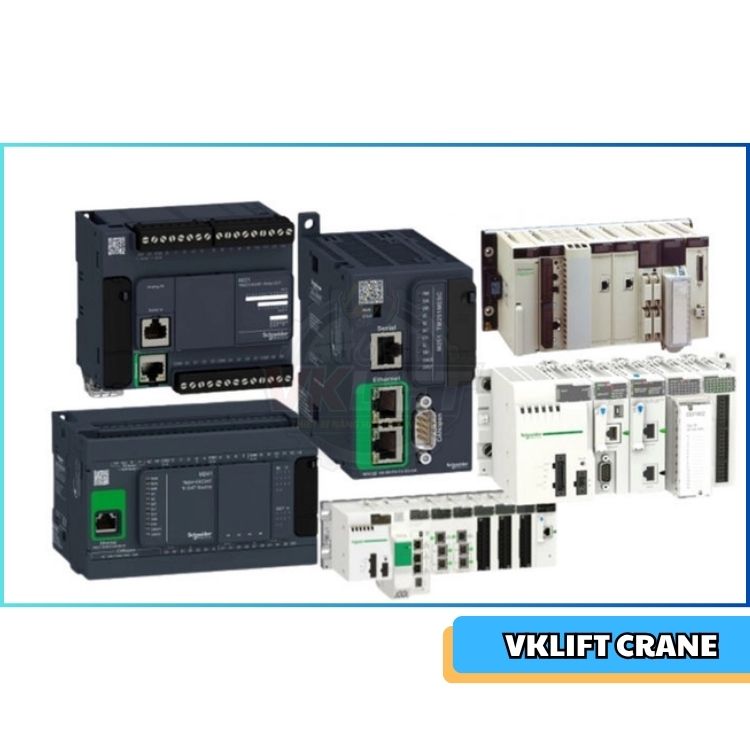

PLC chất lượng, lập trình hiện đại – VNID hỗ trợ cài đặt và lập trình cho doanh nghiệp

Trước khi bắt đầu viết chương trình PLC, kỹ sư cần hiểu rõ cấu trúc hệ thống và yêu cầu vận hành của cầu trục.

1.1. Xác định yêu cầu điều khiển của cầu trục

Đầu tiên cần phân tích các cơ cấu chuyển động:

• Cơ cấu nâng hạ:

  • Nâng tải.

  • Hạ tải.

  • Giới hạn trên/dưới.

• Cơ cấu di chuyển xe con:

  • Chạy trái.

  • Chạy phải.

  • Giới hạn hành trình ngang.

• Cơ cấu di chuyển cầu:

  • Chạy tiến.

  • Chạy lùi.

  • Đồng bộ động cơ hai bên.

Ngoài ra cần xác định các chức năng bảo vệ:

• Dừng khẩn cấp.

• Chống quá tải.

• Chống mất pha.

• Cảnh báo lỗi biến tần.

1.2. Lựa chọn PLC và phần mềm lập trình phù hợp

Việc lựa chọn PLC phụ thuộc vào:

• Số lượng tín hiệu Input/Output.

• Yêu cầu mở rộng hệ thống.

• Chuẩn truyền thông.

• Môi trường làm việc.

Một số dòng PLC thường dùng trong điều khiển cầu trục:

Hãng PLC	Đặc điểm
Mitsubishi	Phổ biến, dễ lập trình, phù hợp nhiều hệ thống cầu trục
Siemens	Khả năng mở rộng mạnh, dùng nhiều trong nhà máy lớn
Omron	Ổn định, giao tiếp tốt với thiết bị công nghiệp
Schneider	Phù hợp hệ thống tự động hóa tổng thể

Các phần mềm lập trình phổ biến:

• Mitsubishi GX Works.

• Siemens TIA Portal.

• Omron CX-Programmer.

1.3. Xây dựng sơ đồ Input/Output của PLC

Đây là bước quan trọng giúp chương trình PLC dễ quản lý.

Ví dụ hệ thống cầu trục cơ bản:

Input PLC

Địa chỉ	Tín hiệu
X0	Nút nâng
X1	Nút hạ
X2	Chạy trái
X3	Chạy phải
X4	Chạy tiến
X5	Chạy lùi
X6	Dừng khẩn
X7	Giới hạn hành trình

Output PLC

Địa chỉ	Thiết bị điều khiển
Y0	Motor nâng
Y1	Motor hạ
Y2	Motor trái
Y3	Motor phải
Y4	Cảnh báo lỗi

Việc phân bổ I/O rõ ràng giúp quá trình lập trình, kiểm tra và bảo trì thuận tiện hơn.

Bài viết đề xuất: Sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm chi tiết

2.Thiết lập cấu trúc chương trình PLC điều khiển cầu trục

PLC chính hãng, vận hành chuẩn xác, bền bỉ dài lâu - VNID



Sau khi hoàn thành bước phân tích phần cứng, kỹ sư tiến hành xây dựng cấu trúc chương trình.

2.1. Xây dựng chương trình điều khiển chính

Một chương trình PLC cầu trục thường gồm các nhóm chức năng:

• Chương trình nhận tín hiệu đầu vào.

• Chương trình xử lý điều kiện an toàn.

• Chương trình điều khiển nâng hạ.

• Chương trình điều khiển di chuyển.

• Chương trình cảnh báo lỗi.

Việc chia nhỏ chương trình giúp:

• Dễ kiểm tra.

• Dễ nâng cấp.

• Dễ xử lý sự cố.

2.2. Lập trình điều kiện an toàn trước khi vận hành

Đây là phần quan trọng nhất trong chương trình PLC cầu trục.

PLC cần kiểm tra:

• Có tín hiệu dừng khẩn hay không.

• Có lỗi biến tần hay không.

• Có vượt giới hạn hành trình không.

• Có cảnh báo quá tải không.

Ví dụ:

Nếu cảm biến giới hạn nâng trên tác động:

→ PLC khóa lệnh nâng
→ Cho phép duy trì lệnh hạ
→ Gửi cảnh báo tới người vận hành

2.3. Lập trình điều khiển động cơ nâng hạ

Logic điều khiển cơ bản:

Nút nâng ON + Không lỗi + Không chạm giới hạn

→ PLC xuất tín hiệu nâng

Nút hạ ON + Không lỗi

→ PLC xuất tín hiệu hạ

Khi kết hợp biến tần, PLC có thể điều khiển:

• Cấp tốc độ thấp.

• Cấp tốc độ cao.

• Dừng mềm.

Điều này giúp:

• Giảm rung tải.

• Hạn chế va đập cơ khí.

• Tăng tuổi thọ động cơ.

3.Lập trình điều khiển chuyển động cầu trục bằng PLC

VNID – Kinh nghiệm thực tế, năng lực chuyên sâu, giải pháp tối ưu.



3.1. Lập trình điều khiển xe con

Xe con đảm nhiệm việc di chuyển palang trên dầm cầu.

Chương trình cần xử lý:

• Chạy trái.

• Chạy phải.

• Giới hạn hai đầu hành trình.

Ví dụ:

Khi nhấn nút chạy phải:

1. PLC nhận tín hiệu.

2. Kiểm tra giới hạn phải.

3. Kiểm tra điều kiện an toàn.

4. Xuất lệnh chạy động cơ.

3.2. Lập trình điều khiển di chuyển cầu trục

Đối với cầu trục 2 dầm, phần này phức tạp hơn do cần đồng bộ hai động cơ.

PLC cần đảm bảo:

• Hai motor chạy cùng tốc độ.

• Không xảy ra lệch cầu.

• Dừng đúng vị trí.

Các thiết bị thường kết hợp:

• Encoder.

• Biến tần.

• Cảm biến vị trí.

3.3. Lập trình giao tiếp PLC với biến tần

Trong hệ thống cầu trục hiện đại, PLC thường không điều khiển trực tiếp động cơ mà gửi tín hiệu đến biến tần.

PLC có thể gửi:

• Lệnh chạy/dừng.

• Chiều quay.

• Cấp tốc độ.

• Tín hiệu reset lỗi.

Biến tần phản hồi:

• Dòng điện động cơ.

• Trạng thái lỗi.

• Tốc độ hoạt động.

Xem thêm bài viết: Biến tần trong hệ thống điện cầu trục: Nguyên lý hoạt động và ứng dụng thực tế

4. Kiểm tra, mô phỏng và chạy thử chương trình PLC cầu trục

VNID – Chuyên môn vững vàng, thiết kế chuẩn xác, vận hành hiệu quả.



Sau khi hoàn thành lập trình, kỹ sư cần tiến hành kiểm tra trước khi đưa vào vận hành.

4.1. Kiểm tra chương trình trên phần mềm PLC

Các bước thực hiện:

• Kiểm tra lỗi cú pháp.

• Kiểm tra trạng thái Input.

• Kiểm tra trạng thái Output.

• Mô phỏng từng chức năng.

Cần đảm bảo:

• Không xảy ra xung đột lệnh.

• Không chạy đồng thời hai chiều.

• Các chức năng bảo vệ hoạt động đúng.

4.2. Chạy thử PLC với thiết bị thực tế

Quá trình chạy thử thường thực hiện theo thứ tự:

Bước 1: Kiểm tra nguồn điều khiển

• Nguồn PLC.

• Nguồn cảm biến.

• Nguồn biến tần.

Bước 2: Kiểm tra tín hiệu Input

Ví dụ:

Nhấn nút nâng:

→ PLC phải nhận đúng tín hiệu.

Bước 3: Kiểm tra Output

PLC xuất tín hiệu:

→ Contactor/biến tần hoạt động đúng.

Bước 4: Chạy thử không tải

Kiểm tra:

• Chiều chạy.

• Tốc độ.

• Giới hạn hành trình.

Bước 5: Chạy thử có tải

Đánh giá:

• Độ ổn định.

• Khả năng đáp ứng.

• Độ chính xác điều khiển.

5. Những lưu ý quan trọng khi lập trình PLC điều khiển cầu trục

VNID – Thiết bị tốt tạo nền tảng, kỹ thuật tốt tạo thành công.



5.1. Luôn ưu tiên yếu tố an toàn

Trong lập trình cầu trục, an toàn phải được đặt lên hàng đầu.

Chương trình cần có:

• Chức năng dừng khẩn.

• Khóa liên động hai chiều.

• Bảo vệ giới hạn hành trình.

• Cảnh báo lỗi.

5.2. Viết chương trình PLC dễ bảo trì

Một chương trình tốt cần:

• Đặt tên biến rõ ràng.

• Chia nhỏ từng chức năng.

• Có chú thích trong code.

• Sao lưu chương trình định kỳ.

Điều này giúp kỹ thuật viên dễ dàng xử lý khi hệ thống gặp sự cố.

5.3. Kiểm tra và bảo trì PLC định kỳ

Trong quá trình vận hành cần:

• Kiểm tra tủ điện.

• Kiểm tra kết nối dây.

• Sao lưu chương trình.

• Kiểm tra lỗi PLC.

Xem thêm bài viết: “PLC là gì? Ứng dụng PLC trong điều khiển cầu trục và hệ thống công nghiệp”

Kết luận

Lập trình PLC điều khiển cầu trục là quá trình yêu cầu sự kết hợp giữa kiến thức về tự động hóa, điện công nghiệp và đặc điểm vận hành thiết bị nâng hạ.

Một chương trình PLC cầu trục hoàn chỉnh không chỉ đảm bảo các chức năng cơ bản như:

• Nâng hạ.

• Di chuyển.

• Điều chỉnh tốc độ.

Mà còn phải đáp ứng các yêu cầu:

• An toàn.

• Ổn định.

• Dễ bảo trì.

• Có khả năng mở rộng.

Với kinh nghiệm thiết kế tủ điện PLC điều khiển cầu trục, VNID.VN cung cấp các giải pháp:

• Thiết kế hệ thống điều khiển PLC.

• Lập trình PLC theo yêu cầu.

• Tích hợp biến tần, HMI.

• Cải tạo và nâng cấp hệ thống cầu trục hiện hữu.

Giải pháp điều khiển tối ưu sẽ giúp doanh nghiệp nâng cao hiệu suất vận hành và đảm bảo an toàn trong quá trình sử dụng thiết bị nâng hạ công nghiệp.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về lập trình PLC điều khiển cầu trục

1. Lập trình PLC điều khiển cầu trục có khó không?

Mức độ phức tạp phụ thuộc vào quy mô hệ thống. Cầu trục đơn giản có thể lập trình cơ bản, trong khi cầu trục tải trọng lớn cần xử lý nhiều chức năng như đồng bộ động cơ, biến tần và bảo vệ an toàn.

2. PLC nào thường được sử dụng để điều khiển cầu trục?

Các dòng PLC phổ biến gồm Mitsubishi, Siemens, Omron và Schneider do có độ ổn định cao và phù hợp môi trường công nghiệp.

3. Có thể nâng cấp cầu trục điều khiển relay sang PLC không?

Có. Việc cải tạo từ hệ thống relay sang PLC giúp cầu trục hoạt động linh hoạt hơn, dễ giám sát, dễ mở rộng và nâng cao độ an toàn khi vận hành.
