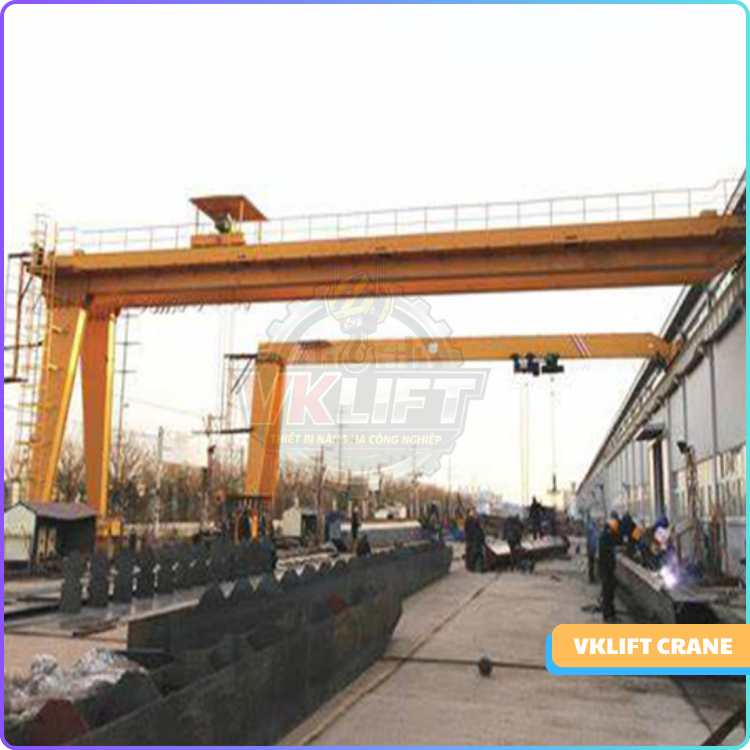

Xem ảnh lớn		Cách xử lí hiện tượng rung lắc ở bán cổng trục dầm đôi – VNID Hiện tượng rung lắc ở bán cổng trục dầm đôi là một vấn đề thường gặp trong quá trình vận hành, ảnh hưởng trực tiếp đến độ an toàn, tuổi thọ thiết bị và hiệu quả nâng hạ. Bài viết sẽ phân tích chi tiết các nguyên nhân phổ biến như sai lệch kết cấu, ray di chuyển không đồng đều, tải trọng mất cân bằng, hệ truyền động hoạt động không ổn định hoặc chất lượng gia công chưa đảm bảo. Ngoài ra, nội dung còn chia sẻ các giải pháp khắc phục triệt để giúp hệ thống vận hành ổn định hơn, hạn chế rung lắc và giảm nguy cơ hư hỏng trong quá trình sử dụng lâu dài. 👉 Cùng VNID khám phá chi tiết trong bài viết để hiểu rõ nguyên nhân và lựa chọn giải pháp xử lý hiệu quả cho hệ thống bán cổng trục dầm đôi của doanh nghiệp bạn.
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Cách xử lí hiện tượng rung lắc ở bán cổng trục dầm đôi – VNID

Hiện tượng rung lắc ở bán cổng trục dầm đôi – Nguyên nhân và cách khắc phục triệt để



1. Tổng quan về hiện tượng rung lắc ở bán cổng trục dầm đôi

1.1. Rung lắc bán cổng trục là gì?

VNID – Cung cấp thiết bị nâng hạ đạt chuẩn, uy tín chất lượng hàng đầu tại Việt Nam



Trong quá trình vận hành, rung lắc ở bán cổng trục dầm đôi là hiện tượng thiết bị xuất hiện dao động không mong muốn tại một hoặc nhiều bộ phận như: dầm chính, cơ cấu di chuyển hoặc tải nâng.

Các biểu hiện phổ biến:

• Rung khi nâng hạ tải

• Lắc ngang khi di chuyển cầu trục

• Dao động tải sau khi dừng nâng

• Rung toàn bộ kết cấu khi tải lớn

=> Về mặt kỹ thuật, rung lắc được đánh giá thông qua:

• Biên độ dao động (mm)

• Tần số rung (Hz)

• Tốc độ rung (mm/s)

Ngưỡng rung tham khảo:

• < 4.5 mm/s: Hoạt động bình thường

• 4.5 – 7 mm/s: Cần theo dõi

• > 7 mm/s: Bất thường – cần xử lý ngay

=> VNID – Chúng tôi nhấn mạnh:
Rung lắc nhẹ có thể chấp nhận trong giới hạn kỹ thuật, nhưng rung vượt ngưỡng là dấu hiệu cảnh báo hư hỏng tiềm ẩn.

Gợi ý bài viết liên quan: Checklist 8 tiêu chí bắt buộc trước khi đầu tư bán cổng trục - VNID

1.2. Khi nào rung lắc trở thành nguy hiểm?

Không phải mọi rung lắc đều gây nguy hiểm, tuy nhiên trong nhiều trường hợp, đây là dấu hiệu của lỗi thiết kế, lắp đặt hoặc vận hành nghiêm trọng.

Các dấu hiệu rung lắc nguy hiểm:

• Biên độ dao động lớn (> 5–10 mm tại dầm hoặc tải)

• Thời gian dập tắt dao động kéo dài (> 3–5 giây)

• Xuất hiện khi:

  • Tải nặng (≥ 70% tải định mức)

  • Di chuyển tốc độ cao

Dấu hiệu đi kèm:

• Tiếng kêu bất thường từ motor hoặc hộp số

• Mòn bánh xe nhanh bất thường

• Ray xuất hiện vết nứt hoặc lệch

=> Nguy cơ tiềm ẩn:

• Lệch tải → rơi tải

• Tăng ứng suất → nứt dầm

• Hỏng cơ cấu → dừng dây chuyền sản xuất

=> Khuyến nghị từ VNID:
Khi rung lắc xuất hiện với tần suất cao hoặc tăng dần theo thời gian, Quý khách cần kiểm tra ngay để tránh hư hỏng lan rộng.

Gợi ý bài viết tham khảo: Vì sao nhiều doanh nghiệp chọn sai bán cổng trục ngay từ đầu - VNID

1.3. Tác động của rung lắc đến thiết bị và sản xuất

Rung lắc không chỉ gây khó chịu khi vận hành mà còn ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất toàn hệ thống.

1.3.1. Giảm tuổi thọ thiết bị

• Tăng ứng suất chu kỳ lên:

  • Dầm chính

  • Chân trụ

• Gây mòn nhanh:

  • Bánh xe

  • Ray

  • Cáp thép

=> Có thể giảm tuổi thọ thiết bị 30–50% nếu không xử lý kịp thời

1.3.2. Ảnh hưởng đến độ chính xác vận hành

• Tải bị lệch khỏi vị trí mong muốn

• Khó kiểm soát khi:

  • Lắp ráp thiết bị chính xác

  • Di chuyển hàng hóa giá trị cao

1.3.3. Nguy cơ mất an toàn lao động

• Rung mạnh → mất kiểm soát tải

• Dao động lớn → va chạm thiết bị

=> Đặc biệt nguy hiểm trong:

• Nhà máy cơ khí chính xác

• Dây chuyền tự động hóa

Bài viết đề xuất: Rủi ro an toàn khi vận hành bán cổng trục và cách phòng tránh

2. Phân loại các dạng rung lắc thường gặp

VNID – Tối ưu tải trọng, tối đa hiệu quả vận hành.



2.1. Rung lắc theo phương ngang (Lateral Vibration)

Đây là dạng rung phổ biến nhất, xảy ra khi thiết bị lắc trái – phải trong quá trình di chuyển.

Nguyên nhân chính:

• Ray không song song:

  • Sai lệch > ±2 mm

• Bánh xe mòn không đều

• Chênh lệch tốc độ giữa 2 bên dầm

Biểu hiện:

• Cầu trục “lắc lư” khi chạy

• Có cảm giác mất ổn định

=> Tác động:

• Mòn ray nhanh

• Giảm độ chính xác vận hành

2.2. Rung lắc theo phương dọc (Longitudinal Vibration)

Rung xảy ra theo hướng tiến – lùi của cầu trục.

Nguyên nhân:

• Motor không đồng bộ

• Hộp số bị mòn hoặc rơ

• Phanh không ổn định

Thông số liên quan:

• Sai lệch tốc độ motor: > 5%

• Độ rơ cơ khí: > 0.5 mm

=> Hậu quả:

• Giật khi khởi động/dừng

• Tăng tải đột ngột lên dầm

Bài viết nổi bật của VNID: Thiết kế sai bán cổng trục – Hậu quả không chỉ là hỏng thiết bị - VNID

2.3. Dao động khi nâng hạ tải (Load Swing)

Đây là hiện tượng tải bị “đu đưa” như con lắc.

Nguyên nhân:

• Nâng hạ không đều

• Dừng đột ngột

• Không sử dụng biến tần

Đặc điểm kỹ thuật:

• Góc dao động có thể đạt:

  • 3° – 10° (trong trường hợp xấu)

• Thời gian dập tắt:

  • > 5 giây nếu không kiểm soát

=> Rủi ro:

• Va chạm hàng hóa

• Mất an toàn vận hành

2.4. Rung kết cấu (Structural Vibration)

Là dạng rung nghiêm trọng nhất, liên quan đến toàn bộ kết cấu thép của thiết bị.

Nguyên nhân:

• Dầm chính không đủ độ cứng

• Độ võng vượt chuẩn:

  • L/700

• Thiết kế thiếu gân tăng cứng

Biểu hiện:

• Rung mạnh khi nâng tải lớn

• Có thể cảm nhận bằng mắt thường

=> Cảnh báo:

• Có nguy cơ nứt dầm – mất an toàn nghiêm trọng

VNID mời khách hàng tham khảo: Khi nào nên nâng cấp từ dầm đơn lên dầm đôi - VNID

3. Nguyên nhân gây rung lắc ở bán cổng trục dầm đôi

VNID – Bán cổng trục dầm đôi đạt chuẩn kỹ thuật, sẵn sàng kiểm định an toàn.



3.1. Nguyên nhân từ kết cấu cơ khí

Dầm chính không đạt tiêu chuẩn

Đây là nguyên nhân cốt lõi gây rung lắc kéo dài.

Các lỗi thường gặp:

• Thiết kế dầm mỏng

• Không tính toán đúng tải trọng

• Độ võng vượt:

  • L/700 – L/1000

=> Hậu quả:

• Rung toàn hệ thống khi tải ≥ 70%

• Giảm độ ổn định khi vận hành

Chân trụ và liên kết yếu

• Bulong không đủ lực siết:

  • Torque không đạt chuẩn

• Thiếu bản mã gia cường

=> Gây:

• Rung tại chân trụ

• Lệch tâm khi di chuyển

3.2. Nguyên nhân từ hệ ray và bánh xe

Ray lắp đặt sai kỹ thuật

• Sai lệch cao độ:

  • > ±2 mm

• Không thẳng:

  • Sai số > 1/1000 chiều dài

Bánh xe mòn hoặc lệch tâm

• Độ lệch tâm:

  • > 0.1 mm

• Độ cứng không đồng đều:

  • HRC < 45

=> Theo thực tế VNID:
Đây là nguyên nhân chiếm hơn 50% các trường hợp rung lắc

3.3. Nguyên nhân từ hệ truyền động

Motor – hộp số không đồng bộ

• Sai lệch tốc độ giữa 2 bên dầm

• Không sử dụng biến tần

Thông số liên quan:

• Công suất motor không phù hợp:

  • Thiếu tải → yếu

  • Dư tải → giật

Phanh hoạt động không ổn định

• Phanh cơ học bị mòn

• Dừng đột ngột → gây giật mạnh

3.4. Nguyên nhân từ hệ nâng hạ (Palang)

• Cáp thép bị xoắn hoặc mòn

• Tang cuốn không đồng đều

• Móc treo lệch tâm

Thông số cần kiểm tra:

• Độ mòn cáp: > 10% đường kính → cần thay

• Sai lệch cuốn cáp: > 5 mm

=> Gây:

• Lắc tải

• Dao động khi nâng

3.5. Nguyên nhân từ vận hành

Yếu tố con người đóng vai trò rất lớn.

Các lỗi phổ biến:

• Nâng lệch tải

• Tăng tốc đột ngột

• Dừng gấp

=> Theo VNID:

• Chiếm 30–40% nguyên nhân rung lắc thực tế

Tìm hiểu thêm: Hiệu suất làm việc: Bán cổng trục có thay thế hoàn toàn cầu trục được không - VNID

4. Cách kiểm tra và đánh giá mức độ rung lắc

4.1. Kiểm tra bằng quan sát thực tế

VNID – Chuyên gia thiết kế và lắp đặt cầu trục, cổng trục



Trong nhiều trường hợp, Quý khách có thể nhận biết rung lắc bất thường bằng quan sát trực quan trước khi cần đến thiết bị đo chuyên dụng.

Các dấu hiệu cần lưu ý:

• Tải bị dao động mạnh sau khi dừng nâng (> 3 giây)

• Cầu trục lắc ngang khi di chuyển

• Xuất hiện rung giật khi khởi động hoặc dừng

• Có tiếng va đập, rung kim loại

=> Nguyên tắc đánh giá nhanh:

• Rung nhỏ, dập tắt nhanh (< 2–3 giây): chấp nhận được

• Rung kéo dài hoặc tăng dần: cần kiểm tra chi tiết ngay

4.2. Đo rung bằng thiết bị chuyên dụng

Để đánh giá chính xác, VNID – Chúng tôi khuyến nghị sử dụng máy đo rung (Vibration Meter).

Các thông số cần đo:

• Tốc độ rung (mm/s)

• Gia tốc rung (m/s²)

• Tần số rung (Hz)

Ngưỡng đánh giá tiêu chuẩn:

• < 4.5 mm/s: Bình thường

• 4.5 – 7 mm/s: Cảnh báo

• > 7 mm/s: Nguy hiểm – cần xử lý ngay

=> Vị trí đo:

• Dầm chính

• Hộp số – motor

• Chân trụ

• Ray di chuyển

4.3. Kiểm tra độ võng dầm

Độ võng là chỉ số quan trọng phản ánh độ cứng kết cấu.

Cách kiểm tra:

• Đo độ võng khi nâng tải ≥ 70–100% tải định mức

Tiêu chuẩn kỹ thuật:

• Độ võng cho phép: ≤ L/700

  • (L = khẩu độ dầm)

=> Ví dụ:

• Khẩu độ 20m → độ võng tối đa ≈ 28 mm

=> Nếu vượt giới hạn:

• Dầm thiếu cứng → gây rung kết cấu nghiêm trọng

4.4. Kiểm tra hệ ray và bánh xe

Các hạng mục kiểm tra:

Ray:

• Độ song song: ≤ ±2 mm

• Độ thẳng: ≤ 1/1000 chiều dài

Bánh xe:

• Độ lệch tâm: ≤ 0.1 mm

• Độ mòn: không vượt quá 5–8% đường kính

=> Dấu hiệu bất thường:

• Ray mòn lệch

• Bánh xe mòn không đều

4.5. Đánh giá tổng thể hệ thống

Sau khi kiểm tra từng bộ phận, cần đánh giá tổng thể:

• Kết cấu cơ khí

• Hệ truyền động

• Hệ điện

• Quy trình vận hành

=> VNID khuyến nghị:
Nên thực hiện kiểm tra định kỳ 6–12 tháng/lần để phát hiện sớm rung lắc tiềm ẩn.

Gợi ý bài viết liên quan: Bán cổng trục dầm đơn và dầm đôi – Đâu là lựa chọn tối ưu cho từng tải trọng - VNID

5. Giải pháp khắc phục rung lắc triệt để

VNID – Nâng tầm hiệu suất, vững vàng sản xuất.



5.1. Căn chỉnh lại ray và bánh xe

Đây là giải pháp hiệu quả nhất và phổ biến nhất.

Các bước thực hiện:

• Căn chỉnh:

  • Độ cao ray

  • Độ song song

• Gia công lại bề mặt ray nếu cần

• Thay bánh xe mòn hoặc lệch

=> Hiệu quả:

• Giảm rung ngang đến 70–80%

Gợi ý bài viết liên quan: 5 Lỗi Phổ Biến Khi Lắp Đặt Bán Cổng Trục Dầm Đơn - VNID

5.2. Gia cường kết cấu dầm và chân trụ

Áp dụng khi rung xuất phát từ kết cấu yếu.

Giải pháp kỹ thuật:

• Bổ sung:

  • Gân tăng cứng

  • Bản mã gia cường

• Gia cố mối hàn

Thông số cải thiện:

• Giảm độ võng về mức ≤ L/700

• Tăng độ cứng kết cấu

5.3. Nâng cấp hệ truyền động

Giải pháp khuyến nghị:

• Sử dụng biến tần (Inverter)

• Đồng bộ tốc độ motor 2 bên

Lợi ích:

• Khởi động mềm – dừng êm

• Giảm sốc tải

• Tăng tuổi thọ motor

=> Giảm rung giật đến 50–60%

5.4. Cân chỉnh hệ palang

Các bước thực hiện:

• Cân lại lực cáp

• Kiểm tra tang cuốn

• Đảm bảo móc treo đúng tâm

Thông số cần đạt:

• Sai lệch cáp: ≤ 5 mm

• Cáp mòn < 10% đường kính

=> Giảm hiện tượng lắc tải khi nâng

Gợi ý bài viết liên quan: Bán cổng trục dầm đơn – Cấu tạo, nguyên lí hoạt động - VNID

5.5. Chuẩn hóa quy trình vận hành

Đào tạo nhân sự:

• Nâng đúng tâm tải

• Không giật tải

• Tăng tốc từ từ

Ứng dụng thực tế:

• SOP vận hành tiêu chuẩn

• Checklist kiểm tra trước khi sử dụng

=> Giảm rung do con người đến 30–40%

5.6. Bảo trì định kỳ chuyên sâu

Lịch bảo trì đề xuất:

• 3 tháng: kiểm tra cơ bản

• 6 tháng: kiểm tra cơ khí – điện

• 12 tháng: bảo trì tổng thể

Hạng mục chính:

• Motor – hộp số

• Ray – bánh xe

• Cáp – palang

=> Lợi ích:

• Ngăn ngừa rung lắc từ sớm

• Tăng tuổi thọ thiết bị +20–30%

Gợi ý bài viết liên quan: Khi nào nên chọn bán cổng trục dầm đôi - VNID

6. Giải pháp tối ưu từ VNID & lời khuyên cho doanh nghiệp

VNID – Đội ngũ kỹ thuật giàu kinh nghiệm, làm chủ mọi công trình nâng hạ.



6.1. Khi nào cần xử lý rung lắc ngay?

Quý khách cần xử lý ngay lập tức khi xuất hiện:

• Rung tăng dần theo thời gian

• Biên độ rung lớn (> 7 mm/s)

• Xuất hiện tiếng ồn bất thường

• Lệch tải khi nâng

=> Cảnh báo:
Trì hoãn xử lý có thể dẫn đến:

• Hư hỏng dầm chính

• Cháy motor

• Ngừng sản xuất đột ngột

6.2. Giải pháp toàn diện từ VNID

VNID – Chúng tôi cung cấp dịch vụ xử lý rung lắc trọn gói:

Khảo sát & chẩn đoán

• Đo rung chuyên sâu

• Phân tích nguyên nhân chính xác

Đề xuất giải pháp kỹ thuật

• Căn chỉnh ray

• Nâng cấp hệ truyền động

• Gia cường kết cấu

Triển khai & nghiệm thu

• Thi công nhanh chóng

• Test tải tiêu chuẩn 125% tải định mức

6.3. Lợi ích khi xử lý rung lắc đúng cách

• Tăng tuổi thọ thiết bị 20–40%

• Giảm chi phí sửa chữa lớn

• Đảm bảo an toàn vận hành

• Tăng hiệu suất sản xuất

=> Đây là khoản đầu tư mang lại hiệu quả lâu dài

6.4. VNID – Tận tâm – tận tình – chu đáo

=> Nếu Quý khách đang gặp hiện tượng rung lắc ở bán cổng trục dầm đôi, hãy liên hệ ngay với VNID – Chúng tôi để được:

• Kiểm tra & tư vấn miễn phí tại nhà máy

• Phân tích nguyên nhân chính xác – không phỏng đoán

• Đưa ra giải pháp tối ưu chi phí – hiệu quả lâu dài

Gợi ý bài viết liên quan: Bán cổng trục dầm đơn và dầm đôi – Đâu là lựa chọn tối ưu cho từng tải trọng - VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.



---

Bạn đang xem sản phẩm Cách xử lí hiện tượng rung lắc ở bán cổng trục dầm đôi – VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
