Cảm biến giới hạn hành trình cầu trục bị hỏng: Nguyên nhân và cách xử lý hiệu quả
Trong hệ thống điều khiển cầu trục, Limit Switch (cảm biến giới hạn hành trình) là một trong những thiết bị đảm nhiệm chức năng bảo vệ an toàn quan trọng. Thiết bị này giúp kiểm soát phạm vi chuyển động của các cơ cấu như nâng hạ, di chuyển xe con và di chuyển toàn bộ cầu trục, từ đó hạn chế tình trạng vượt hành trình gây hư hỏng thiết bị hoặc mất an toàn trong quá trình vận hành.
Tuy nhiên, sau một thời gian hoạt động trong môi trường công nghiệp, cảm biến giới hạn hành trình cầu trục có thể xảy ra các sự cố như không nhận tín hiệu, đóng ngắt không ổn định hoặc mất hoàn toàn chức năng bảo vệ. Nếu không được kiểm tra và xử lý kịp thời, những lỗi nhỏ này có thể dẫn đến các sự cố nghiêm trọng hơn như va chạm cơ khí, cháy động cơ hoặc ảnh hưởng đến tuổi thọ của toàn bộ hệ thống nâng hạ.
Trong bài viết này, VNID sẽ phân tích chi tiết:
-
Những dấu hiệu nhận biết Limit Switch cầu trục bị hỏng.
-
Các nguyên nhân phổ biến gây ra sự cố.
-
Cách kiểm tra và xử lý khi cảm biến giới hạn hành trình gặp lỗi.
-
Những lưu ý giúp nâng cao tuổi thọ thiết bị trong quá trình vận hành.
1. Dấu hiệu nhận biết cảm biến giới hạn hành trình cầu trục bị hỏng

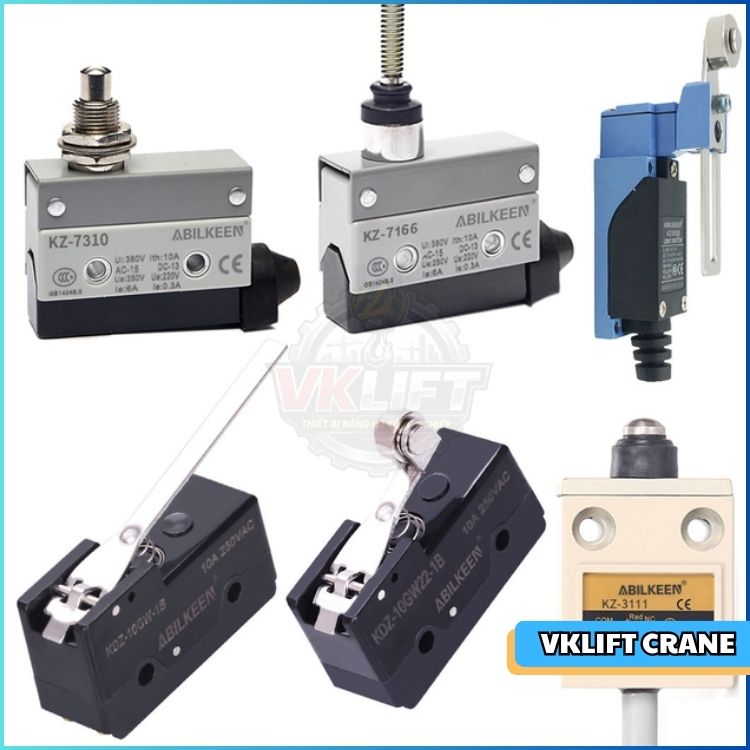

Công tắc hành trình chính hãng, chất lượng – VNID cung cấp trên toàn quốc
Trong thực tế vận hành, lỗi Limit Switch thường không xuất hiện đột ngột mà thường có những biểu hiện cảnh báo trước. Việc nhận biết sớm các dấu hiệu bất thường giúp doanh nghiệp chủ động xử lý, tránh ảnh hưởng đến quá trình sản xuất.
1.1. Cầu trục không dừng khi đến vị trí giới hạn
Đây là dấu hiệu nguy hiểm nhất khi Limit Switch cầu trục bị mất chức năng bảo vệ.
Biểu hiện:
-
Móc cẩu vẫn tiếp tục nâng khi đã đạt vị trí giới hạn trên.
-
Xe con tiếp tục di chuyển về cuối dầm.
-
Cầu trục chạy vượt quá vị trí cho phép.
Nguyên nhân có thể đến từ:
-
Tiếp điểm bên trong Limit Switch bị cháy.
-
Cơ cấu tác động không tiếp xúc đúng vị trí.
-
Dây tín hiệu bị đứt hoặc mất kết nối.
Khi gặp tình trạng này, cần dừng ngay thiết bị để kiểm tra, không nên tiếp tục vận hành nhằm tránh gây ra các hư hỏng nghiêm trọng.
1.2. Cầu trục dừng đột ngột hoặc không thể di chuyển
Một số trường hợp Limit Switch bị lỗi theo hướng ngược lại, tức là thiết bị gửi tín hiệu giới hạn dù cầu trục chưa đạt đến vị trí cuối hành trình.
Biểu hiện:
-
Động cơ không chạy.
-
Contactor không đóng.
-
Biến tần báo lỗi.
-
Cầu trục chỉ hoạt động được một chiều.
Nguyên nhân thường gặp:
-
Tiếp điểm NC bị kẹt ở trạng thái mở.
-
Cơ cấu Limit Switch bị mắc kẹt.
-
Sai lệch vị trí lắp đặt.
1.3. Hoạt động không ổn định, lúc nhận tín hiệu lúc không
Đây là lỗi khá phổ biến ở những hệ thống cầu trục đã vận hành lâu năm.
Dấu hiệu:
-
Cầu trục chạy bình thường nhưng thỉnh thoảng bị dừng.
-
Phải tác động nhiều lần Limit Switch mới nhận tín hiệu.
-
Tín hiệu điều khiển chập chờn.
Nguyên nhân thường liên quan đến:
-
Tiếp điểm bị oxy hóa.
-
Dây điện bị lỏng.
-
Thiết bị bị rung động trong quá trình vận hành.
Bài viết đề xuất: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục
2. Nguyên nhân khiến Limit Switch cầu trục bị hỏng
VNID – Thiết bị nâng hạ đạt chuẩn cho nhà xưởng hiện đại.
Có nhiều nguyên nhân dẫn đến tình trạng cảm biến giới hạn hành trình cầu trục không hoạt động, trong đó phổ biến nhất là các yếu tố liên quan đến cơ khí, điện và môi trường làm việc.
2.1. Hư hỏng do hao mòn cơ khí sau thời gian dài sử dụng
Limit Switch cơ khí hoạt động dựa trên sự tác động vật lý giữa cơ cấu chuyển động và bộ phận cảm biến.
Sau thời gian dài vận hành, các bộ phận có thể bị:
-
Mòn cần gạt.
-
Gãy lò xo hồi vị.
-
Kẹt cơ cấu xoay.
-
Sai lệch vị trí tác động.
Đặc biệt với các cầu trục làm việc liên tục trong nhà máy sản xuất, tần suất đóng ngắt lớn khiến tuổi thọ cơ khí của thiết bị giảm nhanh hơn.
2.2. Tiếp điểm điện bên trong bị cháy hoặc oxy hóa
Bên trong Limit Switch có hệ thống tiếp điểm thực hiện nhiệm vụ đóng/ngắt tín hiệu.
Các nguyên nhân gây hỏng tiếp điểm:
-
Đóng cắt dòng điện vượt mức cho phép.
-
Hồ quang điện sinh ra khi chuyển mạch.
-
Môi trường có độ ẩm cao.
-
Bụi kim loại bám vào tiếp điểm.
Khi tiếp điểm bị hỏng sẽ dẫn đến:
-
Không truyền được tín hiệu điều khiển.
-
Tín hiệu bị chập chờn.
-
Hệ thống điều khiển nhận sai trạng thái.
2.3. Lắp đặt sai vị trí hoặc điều chỉnh chưa chính xác
Một lỗi khá phổ biến trong quá trình lắp đặt cầu trục là vị trí Limit Switch không phù hợp.
Ví dụ:
-
Khoảng cách tác động quá xa.
-
Góc tác động không đúng.
-
Giá đỡ bị lỏng sau thời gian vận hành.
Hậu quả:
-
Limit Switch không nhận được tín hiệu.
-
Thiết bị tác động quá sớm hoặc quá muộn.
-
Giảm hiệu quả bảo vệ.
Bài viết liên quan: Cách Đấu Cảm Biến Giới Hạn Hành Trình Vào Tủ Điện Cầu Trục A-Z
2.4. Ảnh hưởng từ môi trường làm việc công nghiệp
Cầu trục thường hoạt động trong những môi trường có nhiều yếu tố gây ảnh hưởng như:
-
Bụi kim loại.
-
Dầu mỡ.
-
Nhiệt độ cao.
-
Độ ẩm lớn.
-
Rung động liên tục.
Nếu sử dụng Limit Switch không phù hợp cấp bảo vệ, thiết bị dễ xảy ra:
-
Kẹt cơ cấu.
-
Chập điện.
-
Giảm tuổi thọ tiếp điểm.
2.5. Sự cố hệ thống dây dẫn và mạch điều khiển
Không phải mọi lỗi liên quan đến Limit Switch đều xuất phát từ chính thiết bị.
Một số lỗi có thể đến từ:
-
Đứt dây tín hiệu.
-
Lỏng đầu cos.
-
Cháy relay trung gian.
-
Lỗi PLC hoặc tủ điện điều khiển.
Vì vậy khi kiểm tra cần đánh giá toàn bộ hệ thống thay vì chỉ thay thế cảm biến ngay lập tức.
3. Cách kiểm tra và xử lý khi Limit Switch cầu trục bị lỗi
VNID – Kết nối công nghệ, nâng tầm sản xuất, kiến tạo tương lai.
Khi phát hiện lỗi, kỹ thuật viên cần tiến hành kiểm tra theo từng bước để xác định chính xác nguyên nhân.
3.1. Kiểm tra tình trạng cơ khí bên ngoài
Đầu tiên cần kiểm tra:
-
Vị trí lắp đặt Limit Switch.
-
Tình trạng cần gạt, con lăn.
-
Khả năng hồi vị của cơ cấu.
-
Các dấu hiệu nứt, vỡ hoặc biến dạng.
Nếu phát hiện cơ cấu bị kẹt hoặc hư hỏng cơ khí, cần tiến hành điều chỉnh hoặc thay thế.
3.2. Kiểm tra tín hiệu điện của Limit Switch
Sử dụng đồng hồ đo điện để kiểm tra:
-
Trạng thái tiếp điểm NO/NC.
-
Khả năng đóng ngắt.
-
Điện áp tín hiệu đầu ra.
Bảng kiểm tra cơ bản:
|
Hiện tượng |
Nguyên nhân có thể |
Giải pháp |
|---|---|---|
|
Không có tín hiệu |
Đứt dây, cháy tiếp điểm |
Kiểm tra dây hoặc thay thiết bị |
|
Tín hiệu chập chờn |
Tiếp điểm oxy hóa |
Vệ sinh hoặc thay mới |
|
Cầu trục dừng liên tục |
Sai vị trí tác động |
Căn chỉnh lại |
3.3. Kiểm tra kết nối với tủ điện điều khiển
Limit Switch thường làm việc cùng:
-
Contactor.
-
Relay.
-
Biến tần.
-
PLC.
Do đó cần kiểm tra:
-
Đầu nối trong tủ điện.
-
Tín hiệu đầu vào PLC.
-
Thông báo lỗi trên biến tần.
3.4. Thay thế Limit Switch khi thiết bị không còn đảm bảo
Trong trường hợp:
-
Tiếp điểm cháy nặng.
-
Cơ cấu bị gãy.
-
Thiết bị hoạt động không ổn định.
Việc thay mới là giải pháp tối ưu.
Khi thay thế cần đảm bảo:
-
Đúng điện áp điều khiển.
-
Đúng loại tiếp điểm.
-
Phù hợp môi trường làm việc.
-
Có khả năng chịu được tần suất vận hành.
Bài viết nổi bật: Cách Chọn Cảm Biến Giới Hạn Hành Trình Phù Hợp Cho Cầu Trục
4. Cách phòng tránh lỗi Limit Switch trong quá trình sử dụng cầu trục
VNID – Nâng tầm thiết bị, nâng cao hiệu quả, nâng bước doanh nghiệp.
Việc bảo trì định kỳ giúp giảm đáng kể nguy cơ hỏng hóc và kéo dài tuổi thọ thiết bị.
4.1. Kiểm tra Limit Switch theo định kỳ
Doanh nghiệp nên xây dựng lịch kiểm tra:
-
Kiểm tra cơ cấu tác động.
-
Kiểm tra dây dẫn.
-
Kiểm tra tiếp điểm.
-
Kiểm tra tín hiệu điều khiển.
4.2. Lựa chọn thiết bị phù hợp với môi trường sử dụng
Không nên lựa chọn Limit Switch chỉ dựa trên giá thành.
Cần quan tâm:
-
Cấp bảo vệ IP.
-
Chất lượng thương hiệu.
-
Khả năng chịu rung.
-
Độ bền cơ khí.
Một thiết bị phù hợp sẽ giúp:
-
Giảm thời gian dừng máy.
-
Giảm chi phí sửa chữa.
-
Nâng cao độ an toàn.
4.3. Kết hợp bảo trì Limit Switch với toàn bộ hệ thống điện cầu trục
Limit Switch chỉ là một phần trong hệ thống điều khiển.
Cần kiểm tra đồng bộ:
-
Tủ điện cầu trục.
-
Contactor.
-
Biến tần.
-
PLC.
-
Thiết bị điều khiển từ xa.
Đề xuất nội dung: Xem thêm các thiết bị điện điều khiển cầu trục được VNID cung cấp
5. VNID – Giải pháp cung cấp và xử lý sự cố Limit Switch cầu trục chuyên nghiệp
VNID – Chuẩn kỹ thuật trong thiết kế, chuẩn chất lượng trong từng công trình.
Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo và lắp đặt hệ thống nâng hạ công nghiệp, VNID cung cấp các giải pháp liên quan đến:
-
Cảm biến giới hạn hành trình cầu trục.
-
Thiết bị điện điều khiển cầu trục.
-
Tủ điện điều khiển.
-
Biến tần.
-
PLC.
-
Linh kiện thay thế và phụ kiện nâng hạ.
Đội ngũ kỹ thuật VNID hỗ trợ:
-
Kiểm tra nguyên nhân lỗi.
-
Tư vấn lựa chọn thiết bị phù hợp.
-
Thay thế và căn chỉnh Limit Switch.
-
Bảo trì hệ thống điện cầu trục.
Việc xử lý đúng nguyên nhân không chỉ giúp khắc phục lỗi trước mắt mà còn đảm bảo hệ thống cầu trục vận hành ổn định, an toàn và bền bỉ trong thời gian dài.
Bài viết liên quan: Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp về lỗi Limit Switch cầu trục
1. Vì sao cầu trục không dừng khi nâng đến giới hạn trên?
Nguyên nhân thường do Limit Switch nâng hạ bị hỏng, sai vị trí lắp đặt hoặc mất tín hiệu điều khiển. Cần kiểm tra ngay để tránh nguy cơ hư hỏng thiết bị.
2. Có nên sửa Limit Switch bị hỏng hay thay mới?
Nếu lỗi chỉ do sai lệch vị trí hoặc lỏng dây dẫn có thể điều chỉnh. Tuy nhiên, với trường hợp cháy tiếp điểm hoặc hỏng cơ cấu bên trong, nên thay mới để đảm bảo an toàn.
3. Bao lâu nên kiểm tra Limit Switch cầu trục một lần?
Tần suất kiểm tra phụ thuộc vào môi trường và cường độ làm việc, nhưng nên thực hiện trong các đợt bảo trì định kỳ hệ thống cầu trục để phát hiện lỗi sớm.
