Cấu tạo bán cổng trục dầm đôi: Những chi tiết quyết định độ bền 10–15 năm

1. Tổng quan về bán cổng trục dầm đôi và vai trò trong nhà xưởng

1.1. Bán cổng trục dầm đôi là gì?

VNID – Thi công cầu trục an toàn, đúng tải trọng, đúng cam kết.

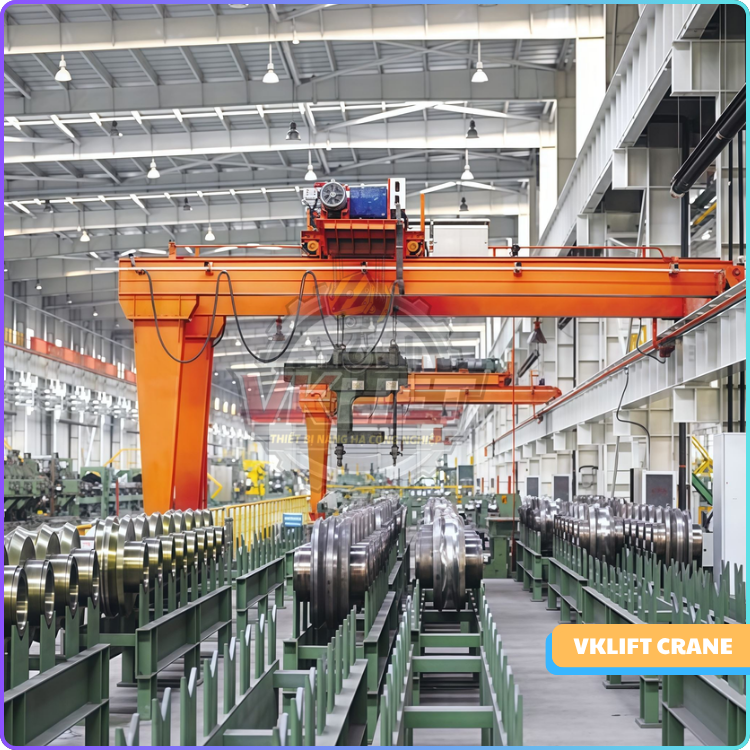

Bán cổng trục dầm đôi (Semi Gantry Crane Double Girder) là thiết bị nâng hạ công nghiệp có cấu trúc đặc biệt, kết hợp giữa cầu trục dầm đôi và cổng trục.

Khác với cầu trục thông thường, thiết bị này có:

• Một bên di chuyển trên ray đặt dưới nền (chân trụ)

• Một bên di chuyển trên dầm biên gắn cố định trên cao

=> Điều này giúp thiết bị:

• Tối ưu không gian nhà xưởng

• Giảm chi phí xây dựng kết cấu thép

• Linh hoạt trong các khu vực không đồng bộ kết cấu

So sánh nhanh với các thiết bị tương tự:

Tiêu chí	Bán cổng trục dầm đôi	Cầu trục dầm đôi	Cổng trục dầm đôi
Kết cấu	1 chân + 1 dầm biên	Treo hoàn toàn	2 chân
Chi phí	Trung bình	Cao	Cao
Ứng dụng	Linh hoạt	Trong nhà	Ngoài trời

Thông số kỹ thuật phổ biến:

• Tải trọng nâng: 2 – 50 tấn

• Khẩu độ (Span): 5 – 30 mét

• Chiều cao nâng: 6 – 18 mét

• Tốc độ nâng: 3 – 12 m/phút

• Chế độ làm việc: A3 – A5 (theo FEM/ISO)

1.2. Ứng dụng thực tế phổ biến

Trong thực tế, VNID nhận thấy bán cổng trục dầm đôi được sử dụng rộng rãi trong các ngành yêu cầu nâng hạ tải trọng lớn nhưng không thể lắp đặt cầu trục hoàn chỉnh.

Các lĩnh vực ứng dụng tiêu biểu:

• Nhà máy cơ khí – gia công CNC

• Nhà máy kết cấu thép

• Kho vật tư, kho thép tấm, thép cuộn

• Khu vực sản xuất bán ngoài trời – bán trong nhà

• Xưởng lắp ráp thiết bị công nghiệp

Lý do doanh nghiệp lựa chọn:

• Tận dụng được kết cấu sẵn có của nhà xưởng

• Giảm chi phí đầu tư dầm chạy so với cầu trục

• Dễ mở rộng hoặc thay đổi layout sản xuất

=> Đặc biệt phù hợp với:

• Nhà xưởng có một bên tường chịu lực tốt

• Khu vực có không gian bị giới hạn chiều rộng

Gợi ý bài viết liên quan: Checklist 8 tiêu chí bắt buộc trước khi đầu tư bán cổng trục - VNID

1.3. Vì sao độ bền 10–15 năm là yếu tố then chốt?

Đối với thiết bị nâng hạ công nghiệp, tuổi thọ không chỉ là con số, mà là yếu tố ảnh hưởng trực tiếp đến hiệu quả đầu tư.

1.3.1. Ảnh hưởng đến chi phí vận hành

• Thiết bị bền giảm chi phí sửa chữa 30–50%

• Hạn chế thay thế linh kiện lớn (motor, dầm, palang)

1.3.2. Ảnh hưởng đến an toàn sản xuất

• Thiết bị xuống cấp → tăng nguy cơ:

  • Rơi tải

  • Kẹt cơ cấu di chuyển

  • Đứt cáp

1.3.3. Ảnh hưởng đến hiệu suất nhà máy

• Thiết bị ổn định → vận hành liên tục

• Tránh gián đoạn sản xuất

=> Theo kinh nghiệm thực tế của VNID, một hệ bán cổng trục được thiết kế và lắp đặt đúng tiêu chuẩn có thể đạt:

• Tuổi thọ kết cấu: 10 – 15 năm

• Tuổi thọ cơ cấu truyền động: 5 – 10 năm

• Chu kỳ bảo trì lớn: 12 – 24 tháng/lần

Gợi ý bài viết tham khảo: Vì sao nhiều doanh nghiệp chọn sai bán cổng trục ngay từ đầu - VNID

2. Cấu tạo tổng thể của bán cổng trục dầm đôi

VNID – Kết cấu vững chắc, vận hành bền bỉ theo thời gian.



2.1. Dầm chính (Main Girder – dầm đôi)

Dầm chính là bộ phận chịu lực quan trọng nhất, quyết định đến khả năng nâng tải và độ ổn định của toàn hệ thống.

Đặc điểm cấu tạo:

• Gồm 2 dầm hộp song song

• Liên kết với nhau bằng:

  • Dầm đầu (End Carriage)

  • Sàn thao tác (nếu có)

Thông số kỹ thuật:

• Vật liệu: SS400 / Q345

• Độ võng cho phép: ≤ L/700

• Chiều cao dầm: 1/12 – 1/15 khẩu độ

• Phương pháp hàn: hàn tự động CO2

=> Yêu cầu kỹ thuật quan trọng:

• Kiểm tra mối hàn bằng siêu âm (UT test)

• Sơn chống ăn mòn:

  • Lớp lót Epoxy ≥ 75µm

  • Lớp phủ PU ≥ 50µm

Bài viết đề xuất: Rủi ro an toàn khi vận hành bán cổng trục và cách phòng tránh

2.2. Chân cổng trục (Leg)

Chân trụ là phần truyền tải trọng từ dầm chính xuống nền.

Cấu tạo:

• Dạng:

  • Chữ A (phổ biến)

  • Dạng hộp (tải lớn)

• Liên kết:

  • Bulong cường độ cao (Grade 8.8 – 10.9)

Yêu cầu kỹ thuật:

• Chịu lực lệch tâm tốt

• Có bản mã gia cường tại điểm nối

=> Nếu thiết kế không chuẩn:

• Dễ xảy ra rung lắc

• Gây mòn bánh xe nhanh

2.3. Dầm biên (Runway Beam trên cao)

Đây là phần đường chạy trên cao cho đầu còn lại của bán cổng trục.

Đặc điểm:

• Gắn cố định vào:

  • Cột nhà xưởng

  • Kết cấu thép phụ trợ

• Lắp ray tiêu chuẩn

Thông số kỹ thuật:

• Ray sử dụng: P24 – P43

• Sai số lắp đặt ray: ≤ ±2 mm

• Độ thẳng ray: ≤ 1/1000 chiều dài

Bài viết nổi bật của VNID: Thiết kế sai bán cổng trục – Hậu quả không chỉ là hỏng thiết bị - VNID

2.4. Cơ cấu di chuyển

Bao gồm 3 chuyển động chính:

Di chuyển cầu trục

• Motor giảm tốc + bánh xe

• Tốc độ: 10 – 40 m/phút

Di chuyển xe con (Trolley)

• Chạy trên dầm chính

• Tốc độ: 5 – 20 m/phút

Di chuyển palang

• Tích hợp trong trolley

=> Tất cả chuyển động nên sử dụng:

• Biến tần (Inverter) để giảm sốc tải

2.5. Hệ thống nâng hạ (Palang)

Đây là trái tim của thiết bị.

Phân loại:

• Palang cáp điện (phổ biến)

• Palang xích điện (tải nhỏ)

Thông số kỹ thuật:

• Tải trọng: 2 – 50 tấn

• Chiều cao nâng: 6 – 18 m

• Tốc độ nâng: 3 – 12 m/phút

• Tiêu chuẩn: FEM / DIN

VNID mời khách hàng tham khảo: Khi nào nên nâng cấp từ dầm đơn lên dầm đôi - VNID

2.6. Hệ thống điện và điều khiển

Thành phần:

• Tủ điện trung tâm

• Biến tần

• Rơ le bảo vệ

• Điều khiển:

  • Tay bấm

  • Remote từ xa

Tính năng an toàn:

• Giới hạn hành trình

• Chống quá tải

• Phanh điện từ

3. Phân tích chi tiết các bộ phận quyết định độ bền 10–15 năm

VNID – Công nghệ nâng hạ, sức mạnh của sản xuất.



3.1. Kết cấu dầm chính – “xương sống” của toàn hệ thống

Đây là yếu tố quyết định 40–50% tuổi thọ thiết bị.

Yếu tố kỹ thuật quan trọng:

• Độ võng tiêu chuẩn: L/700 – L/1000

• Hàn tự động đảm bảo độ đồng đều

• Kiểm tra không phá hủy (NDT)

=> Sai lầm phổ biến:

• Giảm chiều dày dầm → võng sau 2–3 năm

Bài viết lưu ý cho doanh nghiệp: So sánh chi phí: Bán cổng trục vs cầu trục – Giải pháp nào tiết kiệm hơn - VNID

3.2. Bánh xe và ray di chuyển

Yêu cầu kỹ thuật:

• Bánh xe:

  • Thép tôi cứng (HRC 45–55)

• Ray:

  • P24 – P43 tùy tải trọng

Thông số quan trọng:

• Độ lệch tâm bánh xe: ≤ 0.1 mm

• Độ song song ray: ≤ 2 mm

=> Rủi ro nếu lắp đặt sai:

• Mòn bánh xe nhanh

• Rung lắc toàn hệ thống

3.3. Hệ thống truyền động (Motor – hộp số)

Cấu hình tiêu chuẩn:

• Motor:

  • Công suất: 1.5 – 15 kW

• Hộp số:

  • Bánh răng tôi cứng

  • Bôi trơn dầu kín

=> Yếu tố quyết định độ bền:

• Thương hiệu motor

• Chế độ làm việc (S3 – S4)

Gợi ý bài viết liên quan: Nhà xưởng như thế nào nên dùng bán cổng trục dầm đơn thay vì cầu trục - VNID

3.4. Palang nâng hạ – trái tim thiết bị

Yếu tố quan trọng:

• Chu kỳ làm việc:

  • A3 (nhẹ)

  • A5 (trung bình)

  • A7 (nặng)

Cáp thép:

• Chống xoắn

• Tiêu chuẩn DIN 3068

=> Sai lầm thường gặp:

• Chọn palang không phù hợp tải → nhanh hỏng

3.5. Kết cấu chân trụ và liên kết bulong

Yêu cầu:

• Bulong cường độ cao

• Siết lực đúng tiêu chuẩn (Torque control)

Thông số:

• Bulong M20 – M30

• Cấp bền: 8.8 – 10.9

3.6. Hệ thống điện và an toàn

Vai trò:

• Bảo vệ toàn bộ thiết bị

• Tăng tuổi thọ vận hành

Thiết bị cần có:

• Biến tần

• Rơ le nhiệt

• Cảm biến hành trình

=> Thiếu hệ bảo vệ → giảm tuổi thọ toàn hệ thống
Gợi ý bài viết liên quan: Nên dùng pa lăng cáp hay pa lăng xích cho bán cổng trục dầm đơn - VNID

4. Những yếu tố ảnh hưởng trực tiếp đến tuổi thọ bán cổng trục dầm đôi

VNID – Kỹ thuật chuẩn, công trình bền vững.



4.1. Tần suất sử dụng (Duty Cycle)

Tần suất làm việc là yếu tố ảnh hưởng trực tiếp đến tốc độ hao mòn cơ khí và tuổi thọ tổng thể của thiết bị.

Phân loại chế độ làm việc (theo FEM/ISO):

• A3 (nhẹ): 1–2 giờ/ngày, tải nhẹ

• A4 – A5 (trung bình): 3–6 giờ/ngày, tải trung bình

• A6 – A7 (nặng): 8–16 giờ/ngày, tải lớn liên tục

=> Khuyến nghị từ VNID:

• Nếu sử dụng ở chế độ A5 trở lên, cần:

  • Nâng cấp motor + hộp số

  • Chọn palang tiêu chuẩn cao (FEM 2m trở lên)

4.2. Môi trường làm việc

Môi trường vận hành ảnh hưởng lớn đến tốc độ ăn mòn và xuống cấp thiết bị.

Các môi trường phổ biến:

• Trong nhà (Indoor): ít bụi, ít ẩm → độ bền cao

• Ngoài trời (Outdoor):

  • Ảnh hưởng mưa, nắng, nhiệt độ

• Môi trường đặc biệt:

  • Hóa chất, muối biển

  • Bụi kim loại, bụi xi măng

Giải pháp kỹ thuật:

• Sơn chống ăn mòn:

  • Epoxy ≥ 75µm

  • PU ≥ 50µm

• Tủ điện đạt chuẩn:

  • IP54 – IP65

=> Nếu không xử lý đúng môi trường:

• Kết cấu thép gỉ sét nhanh

• Hệ điện dễ chập cháy

Gợi ý bài viết liên quan: Cách chọn tải trọng bán cổng trục dầm đơn phù hợp – VNID

4.3. Quy trình vận hành

Sai sót trong vận hành là nguyên nhân khiến thiết bị giảm tuổi thọ 30–50%.

Các lỗi vận hành phổ biến:

• Nâng lệch tải

• Giật tải đột ngột

• Dừng – khởi động liên tục

• Di chuyển khi tải chưa ổn định

Tác động:

• Tăng ứng suất lên dầm

• Mòn bánh xe nhanh

• Hư hỏng hộp số

=> Giải pháp:

• Sử dụng biến tần để khởi động mềm

• Đào tạo nhân sự vận hành đúng kỹ thuật

4.4. Bảo trì định kỳ

Bảo trì đúng cách là yếu tố giúp kéo dài tuổi thọ thiết bị lên đến 15 năm.

Chu kỳ bảo trì tiêu chuẩn:

• Hàng ngày: kiểm tra cơ bản

• Hàng tháng: kiểm tra cơ cấu di chuyển

• 6 tháng: kiểm tra cáp, motor

• 12 tháng: bảo trì tổng thể

Hạng mục cần kiểm tra:

• Cáp thép (mòn, gãy sợi)

• Bánh xe, ray

• Dầu hộp số

• Hệ thống điện

=> Theo kinh nghiệm VNID:

• Thiết bị được bảo trì đúng chuẩn có thể:

  • Tăng tuổi thọ thêm 20–30%

  • Giảm chi phí sửa chữa lớn

Gợi ý bài viết liên quan: Bán cổng trục dầm đơn – Cấu tạo, nguyên lí hoạt động - VNID

5. Kinh nghiệm lựa chọn bán cổng trục dầm đôi bền 10–15 năm

VNID – Uy tín trong từng dự án, chất lượng trong từng thiết bị.



5.1. Lựa chọn đơn vị thiết kế – sản xuất uy tín

Đây là yếu tố quan trọng nhất quyết định chất lượng thiết bị ngay từ đầu.

Tiêu chí đánh giá:

• Có bản vẽ thiết kế chi tiết

• Có tính toán tải trọng & độ võng

• Có hồ sơ kiểm định tải

=> VNID khuyến nghị:

• Ưu tiên đơn vị có:

  • Kinh nghiệm thực tế

  • Dự án đã triển khai

5.2. Không “cắt giảm” ở các bộ phận quan trọng

Một sai lầm phổ biến là giảm chi phí bằng cách hạ tiêu chuẩn thiết bị.

Các bộ phận không nên tiết kiệm:

• Dầm chính

• Motor – hộp số

• Palang nâng hạ

• Hệ thống điện

=> Hệ quả:

• Tuổi thọ giảm còn 3–5 năm

• Chi phí sửa chữa cao hơn ban đầu

Gợi ý bài viết liên quan: Cấu tạo bán cổng trục dầm đôi: Những chi tiết quyết định độ bền 10–15 năm - VNID

5.3. Yêu cầu tiêu chuẩn kỹ thuật rõ ràng

Các tiêu chuẩn nên áp dụng:

• FEM (Châu Âu)

• ISO

• TCVN

Các thông số cần làm rõ:

• Độ võng dầm

• Chu kỳ làm việc

• Tiêu chuẩn vật liệu

=> Lưu ý quan trọng:

• Tránh thiết bị không rõ tiêu chuẩn → rủi ro cao

5.4. Kiểm tra thực tế trước khi lắp đặt

Các bước cần thực hiện:

• Test tải:

  • 125% tải định mức

• Kiểm tra:

  • Độ võng dầm

  • Độ ổn định khi di chuyển

Thông số kiểm tra:

• Độ võng ≤ L/700

• Không rung lắc bất thường

=> Đây là bước giúp đảm bảo thiết bị đạt chuẩn trước khi vận hành

Gợi ý bài viết liên quan: Báo giá thiết bị bán cổng trục dầm đôi - VNID

6. Kết luận & gợi ý giải pháp tối ưu cho doanh nghiệp

VNID – Chuyên gia thiết kế và lắp đặt cầu trục, Cầu trục quay áp cột.



6.1. Tóm tắt các yếu tố quyết định độ bền

Qua phân tích, VNID nhận thấy tuổi thọ 10–15 năm của bán cổng trục dầm đôi phụ thuộc vào:

• Kết cấu dầm chính đạt chuẩn

• Hệ truyền động chất lượng cao

• Palang phù hợp tải và tần suất

• Lắp đặt chính xác

• Bảo trì định kỳ

=> Chỉ cần một yếu tố sai lệch, tuổi thọ có thể giảm đáng kể.

6.2. Khi nào nên chọn bán cổng trục dầm đôi?

Thiết bị này là giải pháp tối ưu khi:

• Nhà xưởng không đủ điều kiện lắp cầu trục hoàn chỉnh

• Cần tiết kiệm chi phí đầu tư

• Khu vực làm việc bán ngoài trời – bán trong nhà

• Cần nâng tải lớn nhưng vẫn linh hoạt

6.3. Gợi ý giải pháp từ VNID

Với kinh nghiệm triển khai thực tế, VNID – Chúng tôi cung cấp giải pháp toàn diện:

Tư vấn & thiết kế:

• Phân tích mặt bằng

• Tính toán tải trọng & tần suất sử dụng

Sản xuất & lắp đặt:

• Gia công theo tiêu chuẩn cao

• Kiểm tra chất lượng nghiêm ngặt

Dịch vụ sau bán hàng:

• Bảo hành dài hạn

• Hỗ trợ bảo trì định kỳ

• Cung cấp phụ tùng chính hãng

6.4. VNID – Đơn vị cung cấp thiết bị nâng hạ chất lượng

=> Nếu Quý khách đang tìm giải pháp bán cổng trục dầm đôi bền 10–15 năm, hãy liên hệ ngay với VNID để được:

• Tư vấn miễn phí theo nhu cầu thực tế

• Thiết kế tối ưu chi phí

• Báo giá nhanh – chính xác

Gợi ý bài viết liên quan: Sự khác biệt giữa đơn vị thi công chuyên nghiệp và gia công cơ khí nhỏ lẻ

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





---

Bạn đang xem sản phẩm Cấu tạo bán cổng trục dầm đôi: Những chi tiết quyết định độ bền 10–15 năm - VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
