Thông tin chi tiết Cấu tạo chổi tiếp điện cầu trục (Collector Shoe) chi tiết

Cấu tạo chổi tiếp điện (Collector Shoe) trong hệ ray điện cầu trục và nguyên lý hoạt động chi tiết



Trong hệ thống cấp điện cho cầu trục, ray điện an toàn (Safety Busbar System) được xem là một trong những giải pháp hiện đại giúp đảm bảo nguồn điện liên tục cho thiết bị trong quá trình di chuyển. Tuy nhiên, để hệ thống ray điện có thể truyền tải nguồn điện ổn định đến cầu trục thì không thể thiếu một bộ phận đóng vai trò trung gian cực kỳ quan trọng, đó chính là chổi tiếp điện cầu trục (Collector Shoe).

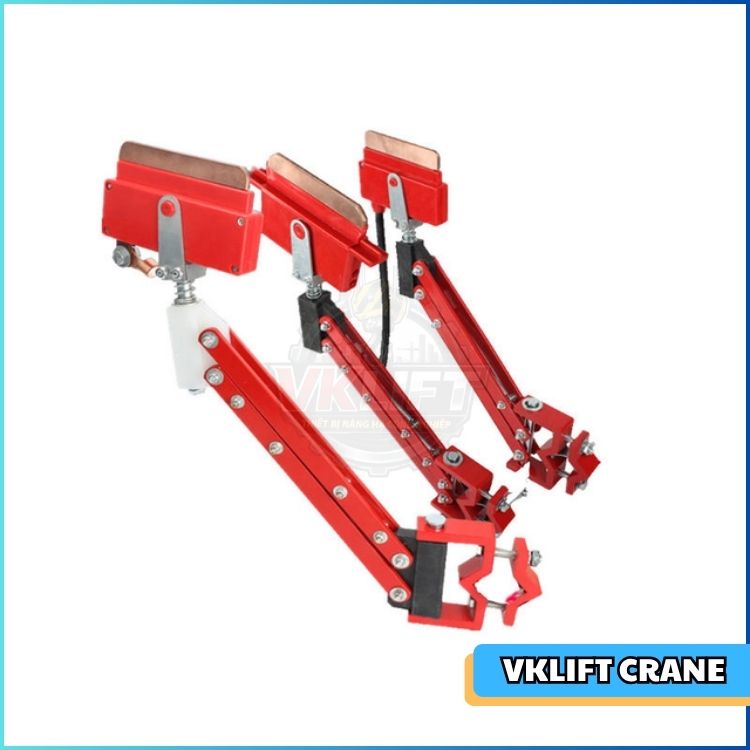

Hình ảnh thiết bị chổi tiếp điện sử dụng trong hệ thống ray điện an toàn cầu trục – VNID

Chổi tiếp điện là bộ phận trực tiếp tiếp xúc với thanh dẫn điện bên trong ray điện để lấy nguồn cấp cho toàn bộ hệ thống điện trên cầu trục. Mặc dù có kích thước nhỏ gọn, nhưng đây lại là chi tiết ảnh hưởng trực tiếp đến:

• Độ ổn định của nguồn điện cấp cho cầu trục.

• Khả năng vận hành liên tục của thiết bị.

• Tuổi thọ của hệ thống ray điện.

• Mức độ an toàn trong quá trình làm việc.

Trong thực tế thiết kế và lắp đặt hệ thống điện cầu trục tại VNID, việc lựa chọn đúng loại collector shoe phù hợp với ray điện an toàn luôn được xem là một yếu tố quan trọng để đảm bảo thiết bị vận hành bền bỉ và hạn chế tối đa các lỗi mất điện trong quá trình di chuyển.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về cấu tạo chổi tiếp điện cầu trục, nguyên lý hoạt động, các loại phổ biến và những lưu ý quan trọng khi lựa chọn thiết bị này.

1. Tổng quan về chổi tiếp điện (Collector Shoe) trong hệ ray điện cầu trục

Chối tiếp điện an toàn, chất lượng – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1. Chổi tiếp điện cầu trục là gì?

Chổi tiếp điện cầu trục (Collector Shoe hoặc Current Collector) là thiết bị có nhiệm vụ tiếp nhận dòng điện từ thanh dẫn ray điện an toàn và truyền nguồn điện về tủ điện điều khiển của cầu trục.

Trong hệ thống ray điện, nguồn điện được cấp cố định thông qua thanh dẫn điện chạy dọc theo đường di chuyển của cầu trục. Khi cầu trục hoặc palang di chuyển, chổi tiếp điện sẽ trượt theo ray và duy trì điểm tiếp xúc liên tục để lấy điện.

Có thể hiểu đơn giản:

• Ray điện an toàn là đường truyền dẫn điện cố định.

• Chổi tiếp điện là bộ phận lấy điện di động.

Hai bộ phận này phải hoạt động đồng bộ để đảm bảo cầu trục có thể vận hành liên tục.

1.2. Vai trò của chổi tiếp điện trong hệ thống ray điện

Mặc dù không trực tiếp điều khiển hoạt động nâng hạ, nhưng chổi tiếp điện lại ảnh hưởng lớn đến toàn bộ hệ thống điện cầu trục.

Các vai trò quan trọng bao gồm:

• Duy trì nguồn điện liên tục khi cầu trục di chuyển trên toàn bộ hành trình.

• Đảm bảo dòng điện truyền tải ổn định đến:

  • Động cơ nâng hạ.

  • Động cơ di chuyển.

  • Biến tần điều khiển tốc độ.

  • Hệ thống PLC và thiết bị điều khiển.

• Giảm hiện tượng:

  • Mất pha.

  • Hồ quang điện.

  • Chập chờn nguồn cấp.

Một chổi tiếp điện chất lượng kém hoặc lựa chọn không phù hợp có thể gây ra nhiều sự cố như:

• Cầu trục bị dừng đột ngột.

• Biến tần báo lỗi mất nguồn.

• Cháy điểm tiếp xúc.

• Làm giảm tuổi thọ ray điện.

Gợi ý bài viết liên quan: Ray Điện An Toàn Cầu Trục (Conductor Rail) Là Gì - VNID

2. Cấu tạo chi tiết của chổi tiếp điện cầu trục (Collector Shoe)

VNID – Thiết bị tốt tạo nền tảng, kỹ thuật tốt tạo thành công.



2.1. Cấu tạo tổng thể của collector shoe

Một bộ chổi tiếp điện cầu trục thông thường bao gồm nhiều chi tiết liên kết với nhau nhằm đảm bảo khả năng tiếp xúc và truyền điện ổn định.

Các bộ phận chính gồm:

Bộ phận	Chức năng
Thanh trượt tiếp điện (Carbon Brush)	Tiếp xúc trực tiếp với thanh dẫn điện để lấy nguồn
Giá đỡ chổi điện	Cố định vị trí các thanh tiếp điện
Lò xo ép tiếp điểm	Tạo lực ép ổn định giữa chổi và ray điện
Khung cách điện	Đảm bảo an toàn, tránh rò điện
Dây dẫn điện đầu ra	Truyền dòng điện về hệ thống điều khiển

2.2. Thanh chổi than tiếp điện (Carbon Brush)

Đây là bộ phận quan trọng nhất trong collector shoe.

Thanh chổi thường được chế tạo từ:

• Carbon.

• Graphite.

• Vật liệu composite dẫn điện.

Đặc tính yêu cầu của chổi than:

• Dẫn điện tốt.

• Có khả năng chịu mài mòn.

• Giảm ma sát khi trượt trên ray điện.

• Hạn chế phát sinh tia lửa điện.

Trong quá trình sử dụng, đây cũng là bộ phận hao mòn tự nhiên và cần được kiểm tra, thay thế định kỳ.

Gợi ý bài viết tham khảo: Cách Lắp Đặt Ray Điện An Toàn Cầu Trục Đúng Kỹ Thuật Từ A-Z

2.3. Cơ cấu lò xo tạo lực tiếp xúc

Lò xo trong chổi tiếp điện có nhiệm vụ duy trì lực ép giữa thanh chổi và thanh dẫn điện.

Nếu lực ép:

Quá nhỏ:

• Tiếp xúc điện không ổn định.

• Dễ xảy ra mất điện.

• Phát sinh tia lửa.

Quá lớn:

• Làm tăng ma sát.

• Khiến chổi than nhanh mòn.

• Làm giảm tuổi thọ ray điện.

Vì vậy, thiết kế collector shoe cần đảm bảo lực ép phù hợp theo từng loại ray điện.

2.4. Bộ khung cách điện và cơ cấu lắp đặt

Khung của chổi tiếp điện thường sử dụng vật liệu cách điện có khả năng:

• Chịu nhiệt.

• Chống va đập.

• Không bị biến dạng trong quá trình vận hành.

Ngoài ra, bộ khung còn giúp:

• Giữ đúng vị trí tiếp xúc với ray điện.

• Cho phép chổi điện di chuyển linh hoạt.

• Hạn chế rung động khi cầu trục chạy tốc độ cao.

3. Nguyên lý hoạt động và các loại chổi tiếp điện cầu trục phổ biến

VNID – Thi công tận tâm, bảo dưỡng đúng chuẩn, thiết bị hoạt động dài lâu.



3.1. Nguyên lý hoạt động của collector shoe

Nguyên lý làm việc của chổi tiếp điện khá đơn giản:

1. Nguồn điện được cấp vào thanh dẫn bên trong ray điện.

2. Khi cầu trục di chuyển, collector shoe trượt dọc theo ray.

3. Thanh chổi than tiếp xúc liên tục với thanh dẫn điện.

4. Dòng điện được truyền qua dây dẫn về tủ điện cầu trục.

Nhờ cơ chế này, cầu trục có thể:

• Di chuyển trên toàn bộ hành trình.

• Duy trì nguồn điện ổn định.

• Hoạt động liên tục mà không cần dây cáp kéo theo.

3.2. Phân loại chổi tiếp điện theo số cực

Tùy theo cấu hình hệ thống điện, collector shoe được chia thành:

Loại collector shoe	Ứng dụng
Chổi tiếp điện 3 cực	Cấp nguồn 3 pha cho động cơ
Chổi tiếp điện 4 cực	Bao gồm 3 pha + dây trung tính
Chổi tiếp điện 5 cực	Dùng cho hệ thống yêu cầu thêm dây tiếp địa hoặc điều khiển

Việc lựa chọn số cực cần đồng bộ với loại ray điện đang sử dụng.

3.3. Phân loại theo dòng điện tải

Chổi tiếp điện cũng được lựa chọn dựa trên dòng điện làm việc:

• Loại tải nhỏ:

  • Cầu trục mini.

  • Palang điện nhỏ.

• Loại tải trung bình:

  • Cầu trục nhà xưởng thông thường.

• Loại tải lớn:

  • Cầu trục luyện kim.

  • Cầu trục công nghiệp nặng.

Việc lựa chọn sai dòng tải có thể gây:

• Nóng điểm tiếp xúc.

• Cháy chổi than.

• Giảm tuổi thọ thiết bị.

Bài viết đề xuất: Ray Điện Cầu Trục Bị Mất Điện, Chập Chờn: Nguyên Nhân & Cách Xử Lý

4. Những lưu ý quan trọng khi lựa chọn và bảo trì chổi tiếp điện cầu trục

VNID – Cân bằng chi phí, tối ưu công năng, nâng tầm hiệu suất.



4.1. Lựa chọn collector shoe phù hợp với ray điện

Một trong những sai lầm phổ biến khi thay thế chổi tiếp điện là lựa chọn theo hình dáng bên ngoài mà không kiểm tra thông số kỹ thuật.

Khi lựa chọn cần chú ý:

• Loại ray điện đang sử dụng.

• Số cực của hệ thống.

• Dòng điện định mức.

• Kích thước thanh dẫn.

• Điều kiện môi trường làm việc.

Chổi tiếp điện và ray điện phải đồng bộ với nhau để đạt hiệu quả truyền điện tốt nhất.

4.2. Các dấu hiệu nhận biết chổi tiếp điện cần thay thế

Trong quá trình vận hành, cần kiểm tra khi xuất hiện các hiện tượng:

• Cầu trục chạy bị ngắt điện đột ngột.

• Xuất hiện tia lửa tại vị trí tiếp xúc.

• Có tiếng kêu ma sát lớn.

• Chổi than bị mòn quá mức.

• Ray điện xuất hiện vết cháy đen.

Bảo dưỡng định kỳ giúp:

• Hạn chế thời gian dừng máy.

• Tăng tuổi thọ ray điện.

• Đảm bảo an toàn vận hành.

4.3. So sánh chổi tiếp điện mới và chổi đã hao mòn

Tiêu chí	Chổi mới	Chổi hao mòn
Khả năng tiếp xúc	Ổn định	Giảm dần
Dòng điện truyền tải	Đảm bảo	Có thể gián đoạn
Phát sinh tia lửa	Ít	Cao
Ảnh hưởng ray điện	Không đáng kể	Có thể gây cháy ray

Bài viết nổi bật của VNID: Cách Chọn Ray Điện An Toàn Cho Cầu Trục 1–20 Tấn Đúng Kỹ Thuật

5. Kết luận: VNID cung cấp giải pháp ray điện và phụ kiện cầu trục chất lượng cao

VNID – Giải pháp nâng hạ toàn diện, giá trị bền vững dài lâu.



Chổi tiếp điện (Collector Shoe) là một bộ phận nhỏ nhưng giữ vai trò quan trọng trong toàn bộ hệ thống ray điện an toàn cầu trục. Một hệ thống ray điện chỉ có thể hoạt động ổn định khi các thành phần như:

• Thanh dẫn điện.

• Chổi tiếp điện.

• Bộ gá lắp.

• Hệ thống cấp nguồn.

được lựa chọn đồng bộ và phù hợp.

Qua quá trình nghiên cứu, thiết kế và triển khai các hệ thống nâng hạ công nghiệp, VNID nhận thấy rằng việc sử dụng collector shoe chất lượng cao sẽ giúp doanh nghiệp:

• Giảm sự cố mất điện trong quá trình vận hành.

• Nâng cao độ ổn định của cầu trục.

• Tiết kiệm chi phí bảo trì dài hạn.

VNID cung cấp các giải pháp thiết bị nâng hạ công nghiệp toàn diện bao gồm:

• Ray điện an toàn cầu trục.

• Chổi tiếp điện (Collector Shoe).

• Hệ thống cấp điện cầu trục.

• Tay bấm điều khiển cầu trục.

• Bộ điều khiển từ xa.

• Biến tần, PLC điều khiển.

• Phụ kiện và linh kiện thay thế cho cầu trục, cổng trục.

Nếu doanh nghiệp đang cần tư vấn lựa chọn chổi tiếp điện phù hợp cho hệ thống ray điện cầu trục, hãy liên hệ VNID để được hỗ trợ giải pháp kỹ thuật tối ưu, đảm bảo thiết bị vận hành an toàn và hiệu quả.

Bài viết tìm kiếm thường xuyên của VNID: So sánh ray điện an toàn và cáp treo cầu trục chi tiết từ A-Z

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.







FAQ – Câu hỏi thường gặp về chổi tiếp điện cầu trục

1. Chổi tiếp điện cầu trục có chức năng gì?

Chổi tiếp điện có nhiệm vụ lấy điện từ thanh dẫn ray điện an toàn và truyền nguồn đến hệ thống điện của cầu trục trong quá trình thiết bị di chuyển.

2. Bao lâu cần thay chổi tiếp điện cầu trục?

Thời gian thay thế phụ thuộc vào tần suất vận hành, dòng điện tải và môi trường làm việc. Cần kiểm tra định kỳ để thay thế khi chổi than bị mòn hoặc tiếp xúc không ổn định.

3. Có thể sử dụng chổi tiếp điện khác loại cho ray điện hiện có không?

Không nên. Collector shoe cần tương thích với loại ray điện, số cực và dòng điện định mức để đảm bảo an toàn và hiệu quả truyền điện.

---
