Xem ảnh lớn		Cấu tạo pa lăng cáp điện – Phân tích chi tiết từng bộ phận Cấu tạo pa lăng cáp điện là yếu tố then chốt quyết định hiệu suất và độ an toàn của hệ thống nâng hạ. Bài viết sẽ phân tích chi tiết từng bộ phận quan trọng như động cơ, tang cuốn cáp, hộp giảm tốc, cáp thép, móc cẩu và hệ thống điều khiển. Qua đó, giúp bạn hiểu rõ nguyên lý vận hành, đánh giá chất lượng thiết bị và lựa chọn pa lăng phù hợp với nhu cầu sử dụng trong cầu trục, cổng trục và nhà xưởng công nghiệp.
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Cấu tạo pa lăng cáp điện – Phân tích chi tiết từng bộ phận

Cấu tạo pa lăng cáp điện – Phân tích chi tiết từng bộ phận

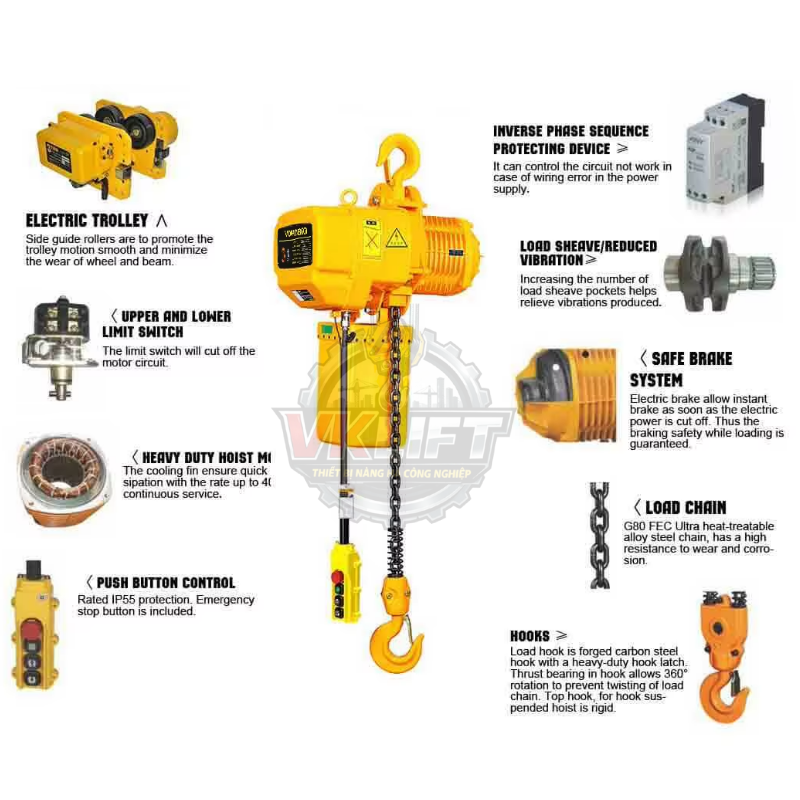

1. Tổng quan về cấu tạo pa lăng cáp điện

Pa lăng cáp điện – VNID đại diện phân phối đa dạng các thương hiệu pa lăng chính hãng tại Việt Nam

Pa lăng cáp điện là thiết bị nâng hạ sử dụng cáp thép kết hợp động cơ điện và hệ truyền động cơ khí để nâng – hạ tải trọng. Đây là dòng thiết bị được sử dụng phổ biến trong các hệ thống cầu trục, cổng trục nhờ khả năng nâng tải lớn và vận hành ổn định.

Về tổng thể, pa lăng cáp điện được cấu thành từ 5 nhóm bộ phận chính:

• Cơ cấu nâng (động cơ + tang cuốn)

• Hệ thống truyền động (hộp giảm tốc)

• Cơ cấu chịu tải (cáp thép, móc cẩu)

• Hệ thống di chuyển (nếu có)

• Hệ thống điều khiển và an toàn

Điểm quan trọng:
Hiểu rõ cấu tạo giúp Quý khách lựa chọn đúng thiết bị, vận hành an toàn và tối ưu chi phí bảo trì.

2. Động cơ điện – Nguồn năng lượng chính của pa lăng

VNID – Giải pháp nâng hạ an toàn cho mọi công trình.



2.1. Vai trò của động cơ điện

Động cơ là bộ phận tạo ra chuyển động quay ban đầu, cung cấp năng lượng cho toàn bộ hệ thống nâng hạ.

2.2. Đặc điểm kỹ thuật

• Sử dụng động cơ điện 1 pha hoặc 3 pha

• Có thể tích hợp 2 cấp tốc độ (nhanh – chậm)

• Thiết kế kín, chống bụi và chống ẩm

2.3. Yêu cầu kỹ thuật quan trọng

• Công suất phù hợp với tải trọng

• Khả năng làm việc liên tục

• Tản nhiệt tốt để tránh quá nhiệt

Lưu ý:
Động cơ yếu hoặc không phù hợp sẽ làm giảm hiệu suất và gây nguy cơ quá tải.

3. Hộp giảm tốc – Bộ phận khuếch đại lực nâng

3.1. Chức năng chính

Hộp giảm tốc có nhiệm vụ giảm tốc độ quay của động cơ và tăng mô men xoắn, giúp pa lăng nâng được tải trọng lớn.

3.2. Cấu tạo cơ bản

• Hệ thống bánh răng

• Trục truyền động

• Vỏ hộp kín chứa dầu bôi trơn

3.3. Nguyên lý hoạt động

• Động cơ quay nhanh → truyền vào hộp giảm tốc

• Hộp giảm tốc giảm tốc độ nhưng tăng lực kéo

• Truyền lực đến tang cuốn

3.4. Yếu tố ảnh hưởng đến độ bền

• Chất lượng bánh răng

• Dầu bôi trơn

• Độ kín của hộp

Điểm cần lưu ý:
Hộp giảm tốc là bộ phận quyết định khả năng nâng tải, nếu hỏng sẽ ảnh hưởng trực tiếp đến toàn bộ hệ thống.

4. Tang cuốn và cáp thép – Bộ phận trực tiếp nâng tải

VNID – Tư duy kỹ thuật chuẩn xác, tạo nên hệ thống vận hành bền vững.



4.1. Tang cuốn cáp (drum)

Tang cuốn là bộ phận chuyển đổi chuyển động quay thành chuyển động nâng hạ.

• Thiết kế dạng trụ, có rãnh dẫn hướng cáp

• Đảm bảo cáp được cuốn đều, không chồng chéo

4.2. Cáp thép



Cáp thép chính hãng, đạt chuẩn an toàn kiểm định - VNID

Cáp thép là bộ phận chịu toàn bộ tải trọng nâng.

• Làm từ thép cường độ cao

• Có khả năng chịu lực kéo và mài mòn tốt

4.3. Nguyên lý phối hợp hoạt động

• Tang quay → cuốn hoặc nhả cáp

• Cáp kéo móc cẩu lên hoặc xuống

4.4. Rủi ro thường gặp

• Lệch cáp, xoắn cáp

• Mòn hoặc đứt sợi cáp

• Cuốn cáp không đều

Khuyến nghị:
Quý khách cần kiểm tra cáp định kỳ vì đây là bộ phận ảnh hưởng trực tiếp đến an toàn vận hành.

5. Móc cẩu, hệ di chuyển và hệ thống điều khiển – hoàn thiện hệ thống pa lăng

VNID – Uy tín trong từng dự án, chất lượng trong từng thiết bị.



5.1. Móc cẩu (Hook)

• Là bộ phận kết nối trực tiếp với tải

• Có chốt an toàn chống tuột tải

• Làm từ thép chịu lực cao

5.2. Hệ thống di chuyển (trolley)

• Giúp pa lăng di chuyển ngang trên dầm

• Có thể là trolley điện hoặc kéo tay

• Tăng tính linh hoạt trong vận hành

5.3. Hệ thống điều khiển

• Tay điều khiển treo (pendant)

• Điều khiển từ xa

5.4. Hệ thống an toàn

• Phanh điện từ giữ tải khi dừng

• Công tắc hành trình giới hạn nâng/hạ

• Thiết bị chống quá tải

Điểm quan trọng:
Một pa lăng chất lượng phải đảm bảo đồng bộ giữa điều khiển – cơ khí – an toàn.

6. Tổng kết và giải pháp pa lăng cáp điện VKLIFT

VNID – Chuẩn hóa quy trình, nâng cao giá trị công trình.



Qua phân tích chi tiết, có thể thấy pa lăng cáp điện là một hệ thống gồm nhiều bộ phận phối hợp chặt chẽ:

• Động cơ tạo lực

• Hộp giảm tốc khuếch đại lực

• Tang cuốn và cáp thép thực hiện nâng hạ

• Móc cẩu và trolley hỗ trợ vận hành linh hoạt

• Hệ thống điều khiển và an toàn đảm bảo vận hành ổn định

Việc hiểu rõ cấu tạo giúp Quý khách:

• Chọn đúng thiết bị phù hợp nhu cầu

• Tối ưu chi phí đầu tư và bảo trì

• Đảm bảo an toàn lâu dài trong vận hành

VKLIFT – Giải pháp pa lăng cáp điện chuyên nghiệp

Chúng tôi cung cấp các dòng pa lăng cáp điện VKLIFT với:

• Thiết kế đồng bộ, tối ưu hiệu suất vận hành

• Linh kiện chất lượng cao, độ bền vượt trội

• Đa dạng tải trọng, phù hợp nhiều ngành nghề

Cam kết từ VKLIFT

• Tư vấn đúng nhu cầu thực tế

• Hỗ trợ lắp đặt và vận hành tận nơi

• Dịch vụ bảo trì nhanh chóng, chuyên nghiệp

Liên hệ ngay để được:

• Tư vấn kỹ thuật chi tiết

• Báo giá nhanh chóng

• Giải pháp nâng hạ tối ưu nhất

VKLIFT – Đồng hành cùng Quý khách trong mọi giải pháp nâng hạ an toàn và hiệu quả.
