Trang chủ Sản phẩm Cau Truc Cầu trục dầm đôi 7,5 tấn

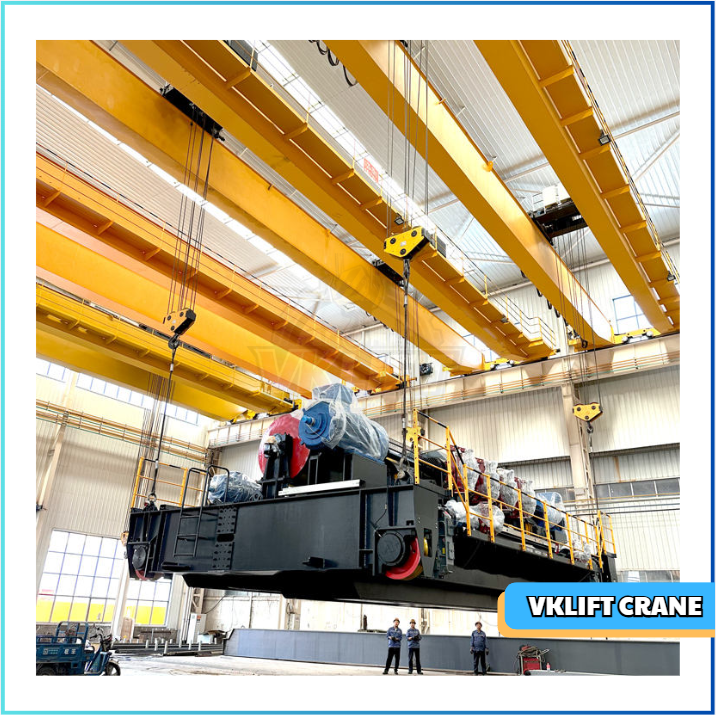

Cầu trục dầm đôi 7,5 tấn
Xem ảnh lớn


Cầu trục dầm đôi 7,5 tấn

Thương hiệu VNID
Mã sản phẩm CTHD-7.5
Tải trọng nâng 7,5 tấn
Chiều cao nâng 12M, 18M
Khẩu độ dầm 10M, 15M, 20M
Tốc độ di chuyển ngang 12,5m/min
Tốc độ nâng 3,1m/min
Tốc độ di chuyển cầu trục 10-20m/min
Chế độ làm việc FEM(2M)/ISO(M5)
Thiết bị nâng xe con Kukdong-korea
Tình trạng thiết bị mới 100%
Hệ cầu trục dầm đơn bao gồm Kết cấu thép, cơ cấu nâng, cơ cấu di chuyển, hệ điện điều khiển
Bảo hành 12 tháng
Yêu cầu báo giá   |   Tải Catalog   |   In trang


Thông tin chi tiết Cầu trục dầm đôi 7,5 tấn

Hãy để VNID giúp bạn hiểu rõ thêm về cầu trục dầm đôi 7,5 tấn

1.1 Tổng quan về cầu trục dầm đôi 7,5 tấn

   1.1.1 Cầu trục dầm đôi 7,5 tấn là gì

  • Cầu trục dầm đôi là sự kết hợp giữa kết cấu thép và các thiết bị lại thành một tổ hợp giúp chúng ta cho việc nâng chuyển hàng hóa, máy móc đến bất cứ chỗ nào trong nhà xưởng.
  • Sự khác biệt giữa cầu trục dầm đôi và cầu trục dầm đơn đó là như tên gọi của nó cầu trục dầm đôi khác cầu trục dầm đơn ở chỗ kết cấu thép của 2 loại này cầu trục dầm đơn thì chỉ có 1 dầm chính và cơ  cấu nâng của nó thường là palang điện di chuyển ở dưới cánh của dầm. Còn cầu trục dầm đôi thì kết cấu thép của nó bao gồm có 2 dầm chính và cơ cấu nâng của nó là xe con di chuyển trên 2 ray được lắp trên bề mặt dầm
  • Ưu điểm của cầu trục dầm đôi so với cầu trục dầm đơn là cầu trục dầm đôi có sức nâng lớn hơn cầu trục dầm đơn và khi bào trì bảo dưởng thay thế phụ kiện ở cơ cấu nâng đơn giản hơn

Hình ảnh cầu trục 7,5 tấn

   1.1.2 Cấu tạo của cầu trục hai dầm 7,5 tấn

Cầu trục dầm đôi gồm có xe con 7,5 tấn, kết cấu thép cầu trục dầm đôi 7,5 tấn, thiết bị điện điều khiển

  1.1.2.1 Kết cấu thép của cầu trục dầm đôi 7,5 tấn

  • Dầm biên: Dầm  biên có nhiệm vụ là giúp dầm chính di chuyển dọc theo nhà xưởng, dầm biên cũng được tổ hợp từ các tấm thép hoặc có thể sử dụng thép hộp.

Hình ảnh tổ hợp dầm biên cầu trục dầm đôi 7,5 tấn

  • Dầm chính: dầm chính của cầu trục dầm đôi 10 tấn thường sẽ dầm tổ hợp chữa I hoặc dầm hộp tổ hợp được liên kết hàn với nhau, kích thước tiết diện của dầm chính được thiết kế sao cho chịu được tải trọng nâng lớn nhất, luôn luôn đảm bảo an toàn làm việc ổn định.

Hình ảnh dầm chính của cầu trục dầm đôi

1.1.2.2 Cấu tạo của cơ cấu nâng chuyển xe con của cầu trục dầm đôi 7,5 tấn

  • Cấu tạo của xe con dầm đôi 7,5 tấn bao gồm: xe con 7,5 tấn, kết cấu thép cầu trục 7,5 tấn và thiết bị điện điều khiển

        1. Kết cấu thép của xe con được làm từ thép tấm hoặc thép hình được thiết kế đảm bảo đủ độ bền tuân thủ TCVN 4244-2005

        2. Cơ cấu di chuyển của xe con bao gồm: 2 động cơ và bộ truyền ngoài bánh răng thẳng liên kết với bánh xe di chuyển được tính toán theo vận tốc di chuyển yêu cầu

        3. Cơ cấu nâng hạ của xe con bao gồm: Động cơ điện 3 pha, phanh thủy lực, hộp giảm tốc,tang cuốn cáp, khớp nối và trục truyền.

Hình ảnh hộp giảm tốc Tailong

Hình ảnh động cơ điện 3 pha

Hình ảnh phanh thủy lực

Hình ảnh xe con được VNID thiết kế và sản xuất

1.2 Các quy trình thiết kế và sản xuất cầu trục dầm đôi 7,5 tấn của VNID

  1.2.1 Tóm tắt quy trình thiết kế cầu trục dầm đôi 7,5 tấn của VNID

  • Khi khách hàng đặt cầu trục dầm đôi 7,5 tấn của VNID thì chỉ cần cung cấp những thông số cơ bản, yêu cầu của khách hàng về cầu trục dầm đôi 7,5 tấn thì ngay lập tức các kỹ sư của VNID sẽ lập tức thực hiện thiết kế theo yêu cầu của khách hàng.
  • Khi khách chưa chắc chắn hoặc chưa nắm được các thông số cơ bản thì các kỹ sư của VNID sẽ đến trực tiếp hiện trường để khảo sát lấy số liệu và tư vấn cho khách hàng.
  • Sau khi đã có số liệu và yêu cầu chi tiết của khách hàng thì các kỹ sư của VNID sẽ bắt đầu công việc thiết kế.
  • Trước tiên sẽ tính toán đến kết cấu thép của cầu trục dầm đôi 7,5 tấn bằng các phần mềm chuyên dụng của nội bộ và phần mềm Sap2000, sau đó khi đã tính toán xong kết cấu thép đã đủ bền các kỹ sư bắt đầu tiến hành vẽ  thiết kế và bóc tách gia công cầu trục dầm đôi 7,5 tấn
  • Tiếp theo sau khi đã xong phần kết cấu thép của cầu trục dầm đơn 15 tấn thì các kỹ sư của VNID tiến hành tính toán các cơ cấu nâng và cơ cấu di chuyển cho cầu trục dầm đơn 7,5 tấn. Như vậy về cơ bản thì đã thiết kế xong cầu trục dầm đôi 7,5 tấn.

   1.2.2 Tóm tắt quy trình sản xuất cầu trục dầm đôi 7,5 tấn của VNID

  • Sau khi đã thiết kế xong thì chuyển sang công đoạn sản xuất gia công.
  • Đội ngũ sản xuất sẽ tiến hành cắt phôi thép để tổ hợp kết cấu thép, vật liệu thường được sử dụng của VNID là các loại thép SS400, Q235 và Q345 các loại thép này luôn được nhà tiêu dùng tin tưởng sử dụng với cường độ chịu bền cao và ổn định.
  • Sau khi cắt phôi xong tiếp tục với việc gia công và tổ hợp hàn dầm chính và dầm biên theo bản vẽ thiết kế.
  • Tiếp đến là công đoạn làm sạch cách bề mặt kết cấu thép để tiến hành sơn chống rỉ
  • Còn về các thiết bị sẽ được lắp đặt và tiến hành cho chạy thử trước ở xưởng sản xuất khi tất cả các thiết bị đã hoạt động tốt thì công nhân ở xưởng sẽ lại tháo ra đóng thùng cẩn thận để vận chuyển cho khách hàng

Hình ảnh cầu trục 2 dầm 7,5 tấn hoàn thiện

1.3 VNID là đơn vị chế tạo cầu trục dầm đôi 7,5 tấn

  • VNID là công ty chuyên tư vấn, thiết kế và chế tạo các loại cầu trục, cổng trục, cần trục, xe con cầu, cổng trục với đội ngũ kỹ sư dày dặn kinh nghiệm. Với giá thành rẻ nhất và chất  lượng sản phẩm cao nhất.
  • VNID có một xưởng sản xuất ở ngay Đông Anh - Hà Nội, vì vậy luôn kiểm soát được chất lượng của sản phẩm tạo niềm tin tuyệt đối với khách hàng
  • Ngoài ra VNID là đơn vị phân phối các loại palang, máy vít, xe con đồng bộ, phanh thủy lực, động cơ điện 3 pha, động cơ liền hộp giảm tốc, rulo, phụ kiện cho cầu trục và cổng trục chính hãng với giá thành hợp lý nhất và chất lượng luôn tốt nhất.
  • Khách hàng của chúng tôi luôn luôn hài lòng với dịch vụ và sản phẩm của VNID
  • Hãy liên hệ với chúng tôi để được tư vấn, giải đáp thắc mắc của quý khách đưa ra phương pháp hiệu quả nhất.

Bạn đang xem sản phẩm Cầu trục dầm đôi 7,5 tấn
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
