Cầu trục gầu ngoạm là gì? Cấu tạo và nguyên lý hoạt động chi tiết
1. Giới thiệu tổng quan về cầu trục gầu ngoạm

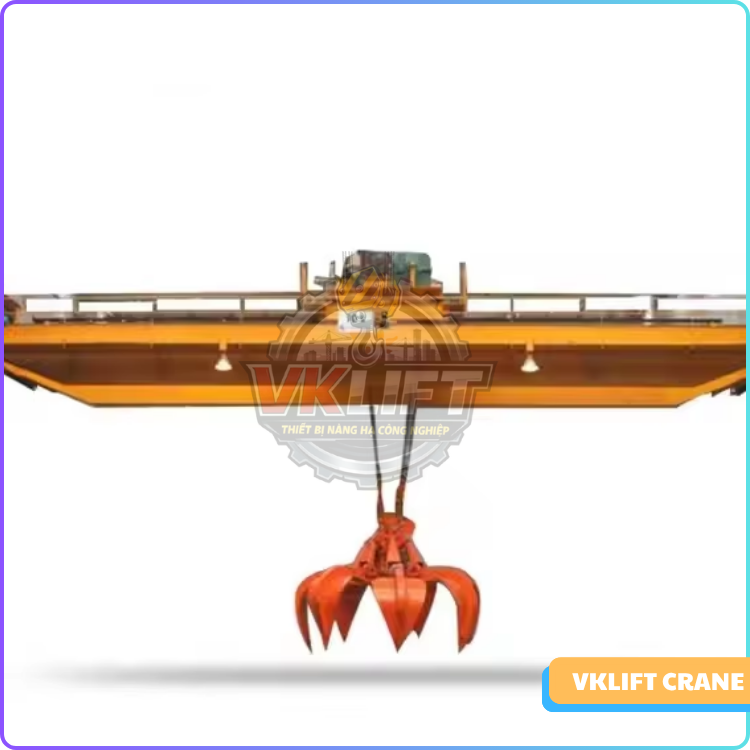

Cầu trục có gầu ngoạm đạt chuẩn chất lượng kiểm định – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc
1.1. Cầu trục gầu ngoạm là gì?
Cầu trục gầu ngoạm (Grab Crane) là một loại thiết bị nâng hạ chuyên dụng được thiết kế để bốc dỡ, vận chuyển các loại vật liệu rời như than đá, quặng, cát, xi măng, phế liệu… thông qua một bộ phận đặc biệt gọi là gầu ngoạm.
Khác với cầu trục sử dụng móc cẩu thông thường, cầu trục gầu ngoạm hoạt động dựa trên cơ chế đóng – mở gầu để kẹp và nhả vật liệu, giúp xử lý vật liệu nhanh chóng và hiệu quả hơn trong môi trường công nghiệp.
👉 Điểm nổi bật:
-
Tự động hóa cao, giảm phụ thuộc vào nhân công
-
Tối ưu hiệu suất bốc dỡ vật liệu rời
-
Phù hợp với môi trường làm việc khắc nghiệt
Tại VNID, chúng tôi nhận thấy cầu trục gầu ngoạm là một trong những giải pháp nâng hạ tối ưu nhất cho các doanh nghiệp sản xuất và logistics hiện nay.
1.2. Ứng dụng thực tế phổ biến
Cầu trục gầu ngoạm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng xử lý vật liệu nhanh và linh hoạt:
Trong ngành cảng biển và logistics
-
Bốc dỡ hàng rời từ tàu: than, quặng, clinker
-
Xếp dỡ vật liệu tại kho bãi cảng
Trong nhà máy nhiệt điện
-
Vận chuyển và cấp liệu than vào lò đốt
-
Làm việc liên tục với tần suất cao
Trong ngành xi măng
-
Bốc dỡ nguyên liệu đầu vào như đá vôi, đất sét
-
Cấp liệu cho dây chuyền sản xuất
Trong ngành luyện kim và thép
-
Xử lý phế liệu kim loại
-
Vận chuyển nguyên liệu nặng, dạng rời
👉 Điểm chung của các ứng dụng này là:
-
Khối lượng vật liệu lớn
-
Yêu cầu tốc độ xử lý nhanh
-
Môi trường làm việc khắc nghiệt
1.3. Vì sao doanh nghiệp nên sử dụng cầu trục gầu ngoạm?
Việc đầu tư cầu trục gầu ngoạm mang lại nhiều lợi ích vượt trội cho doanh nghiệp:
Tăng năng suất làm việc
-
Khả năng bốc dỡ liên tục và nhanh chóng
-
Giảm thời gian xử lý so với phương pháp thủ công
Tiết kiệm chi phí vận hành
-
Giảm số lượng nhân công
-
Giảm chi phí thuê thiết bị phụ trợ (xe xúc, xe nâng…)
Nâng cao độ an toàn
-
Hạn chế rủi ro tai nạn lao động
-
Hệ thống vận hành có kiểm soát
Tối ưu hóa quy trình sản xuất
-
Tích hợp dễ dàng với dây chuyền tự động
-
Đảm bảo dòng vật liệu ổn định
👉 Kết luận:
Đối với các doanh nghiệp xử lý vật liệu rời, cầu trục gầu ngoạm không chỉ là thiết bị nâng hạ mà còn là giải pháp tối ưu hóa toàn bộ quy trình vận hành.
2. Cấu tạo chi tiết của cầu trục gầu ngoạm
VNID – Giải pháp nâng hạ tối ưu, thiết kế riêng cho từng nhu cầu sản xuất.
2.1. Kết cấu chính của cầu trục
Cầu trục gầu ngoạm có cấu tạo tương tự các loại cầu trục khác, bao gồm:
Dầm chính (Main Girder)
-
Là bộ phận chịu lực chính
-
Được thiết kế dạng dầm hộp hoặc dầm chữ I
-
Quyết định khả năng chịu tải và độ ổn định
Dầm biên (End Carriage)
-
Kết nối với dầm chính
-
Gắn bánh xe để di chuyển trên ray
Hệ thống ray và bánh xe
-
Giúp cầu trục di chuyển dọc nhà xưởng
-
Đảm bảo vận hành ổn định và chính xác
2.2. Cơ cấu nâng hạ
Đây là bộ phận quan trọng giúp thực hiện chức năng nâng – hạ gầu ngoạm:
Palăng điện hoặc tời nâng
-
Tạo lực nâng chính
-
Có thể sử dụng loại 1 tang hoặc 2 tang tùy thiết kế
Cáp thép
-
Chịu tải trực tiếp
-
Có độ bền cao, chống mài mòn
Tang cuốn cáp
-
Điều khiển quá trình cuốn/nhả cáp
-
Ảnh hưởng trực tiếp đến độ mượt khi vận hành
2.3. Bộ gầu ngoạm (Grab Bucket)
Đây là bộ phận đặc trưng và quan trọng nhất của cầu trục gầu ngoạm.
Phân loại gầu ngoạm
-
Gầu ngoạm cơ khí: hoạt động bằng hệ thống cáp
-
Gầu ngoạm thủy lực: sử dụng xi lanh dầu để đóng/mở
-
Gầu điện từ (trường hợp đặc biệt): dùng nâng vật liệu kim loại
Cấu tạo cơ bản của gầu
-
Má gầu: tiếp xúc và giữ vật liệu
-
Khung gầu: liên kết các bộ phận
-
Cơ cấu đóng/mở: quyết định hiệu quả kẹp vật liệu
-
Trục và khớp nối: giúp gầu hoạt động linh hoạt
👉 Điểm quan trọng:
Hiệu suất làm việc của cầu trục phụ thuộc rất lớn vào thiết kế và chất lượng gầu ngoạm.
2.4. Hệ thống điều khiển
Cầu trục gầu ngoạm có thể được điều khiển linh hoạt bằng nhiều phương thức:
-
Điều khiển cabin: phù hợp hệ thống lớn
-
Điều khiển từ xa: linh hoạt, an toàn
-
Tủ điện và biến tần: kiểm soát tốc độ và độ chính xác
👉 Vai trò:
Giúp người vận hành kiểm soát toàn bộ chuyển động một cách chính xác và an toàn.
2.5. Các bộ phận an toàn
Để đảm bảo vận hành ổn định, cầu trục được trang bị:
-
Phanh điện từ: giữ tải khi dừng
-
Công tắc hành trình: giới hạn chuyển động
-
Cảm biến quá tải: tránh vượt tải gây nguy hiểm
👉 Đây là các yếu tố bắt buộc trong tiêu chuẩn an toàn công nghiệp.
3. Nguyên lý hoạt động của cầu trục gầu ngoạm
VNID – Tư duy kỹ thuật chuẩn xác, tạo nên hệ thống vận hành bền vững.
3.1. Nguyên lý di chuyển tổng thể
Cầu trục gầu ngoạm hoạt động theo 3 chuyển động chính:
-
Chuyển động dọc: toàn bộ cầu trục di chuyển trên ray
-
Chuyển động ngang: xe con di chuyển trên dầm chính
-
Chuyển động nâng hạ: gầu ngoạm lên/xuống
👉 Sự kết hợp này giúp thiết bị tiếp cận mọi vị trí trong không gian làm việc.
3.2. Nguyên lý đóng mở gầu ngoạm
Tùy theo loại gầu, cơ chế hoạt động sẽ khác nhau:
Gầu ngoạm cơ khí
-
Sử dụng hệ thống cáp kép
-
Một dây để nâng/hạ, một dây để đóng/mở
-
Khi kéo cáp → gầu đóng, khi nhả → gầu mở
Gầu ngoạm thủy lực
-
Sử dụng xi lanh thủy lực
-
Điều khiển chính xác hơn
-
Phù hợp vật liệu nặng, khó kẹp
👉 Điểm cốt lõi:
Cơ chế đóng/mở quyết định trực tiếp đến hiệu quả bốc dỡ vật liệu.
3.3. Chu trình làm việc tiêu chuẩn
Một chu trình làm việc của cầu trục gầu ngoạm gồm:
-
Hạ gầu xuống vật liệu
-
Đóng gầu để kẹp vật liệu
-
Nâng gầu lên
-
Di chuyển đến vị trí xả
-
Mở gầu để thả vật liệu
Chu trình này được lặp lại liên tục nhằm đảm bảo hiệu suất vận hành tối đa.
3.4. Yếu tố ảnh hưởng đến hiệu suất hoạt động
Hiệu quả của cầu trục gầu ngoạm phụ thuộc vào nhiều yếu tố:
-
Tải trọng nâng
-
Dung tích gầu ngoạm
-
Tính chất vật liệu (khô, ẩm, kết dính…)
-
Tốc độ vận hành và kỹ năng người điều khiển
👉 Để tối ưu hiệu suất, VNID luôn khuyến nghị Quý khách lựa chọn cấu hình phù hợp với thực tế vận hành.
4. Phân loại cầu trục gầu ngoạm phổ biến hiện nay
VNID – Tối ưu từng bước thi công, giảm thiểu rủi ro vận hành.
4.1. Phân loại theo cơ cấu gầu ngoạm
Tùy theo nguyên lý vận hành, cầu trục gầu ngoạm được chia thành các loại chính:
Cầu trục gầu ngoạm cơ khí
-
Hoạt động bằng hệ thống cáp và tang cuốn
-
Kết cấu đơn giản, dễ bảo trì
-
Chi phí đầu tư thấp hơn
👉 Phù hợp: vật liệu rời thông thường như cát, than, đá nhỏ
Cầu trục gầu ngoạm thủy lực
-
Sử dụng xi lanh thủy lực để đóng/mở gầu
-
Lực kẹp mạnh, kiểm soát chính xác
-
Hoạt động ổn định với vật liệu khó xử lý
👉 Phù hợp: vật liệu nặng, ẩm, có độ kết dính cao
(Mở rộng) Gầu ngoạm chuyên dụng
-
Gầu ngoạm dạng vỏ sò (clamshell)
-
Gầu ngoạm nhiều má (multi-shell)
-
Gầu ngoạm phế liệu
👉 Đây là các thiết kế tối ưu theo từng ngành nghề cụ thể.
4.2. Phân loại theo kết cấu cầu trục
Cầu trục dầm đơn
-
Thiết kế đơn giản
-
Chi phí đầu tư thấp
-
Tải trọng trung bình
👉 Phù hợp: nhà xưởng vừa và nhỏ
Cầu trục dầm đôi
-
Khả năng chịu tải lớn
-
Độ ổn định cao
-
Tích hợp được nhiều cơ cấu nâng
👉 Phù hợp: nhà máy lớn, cảng, khu công nghiệp
4.3. Phân loại theo môi trường làm việc
Cầu trục trong nhà
-
Lắp đặt trong nhà xưởng
-
Ít chịu tác động môi trường
Cầu trục ngoài trời
-
Làm việc tại cảng, bãi vật liệu
-
Yêu cầu khả năng chống ăn mòn, chống gió, chống bụi cao
4.4. Phân loại theo phương thức điều khiển
-
Điều khiển cabin: cho hệ thống quy mô lớn
-
Điều khiển từ xa: linh hoạt, an toàn
-
Điều khiển treo: chi phí thấp, dễ sử dụng
👉 Xu hướng hiện nay: ưu tiên điều khiển từ xa kết hợp biến tần để tăng độ chính xác và an toàn.
5. Ưu điểm và hạn chế của cầu trục gầu ngoạm
VNID – Chất lượng được kiểm soát xuyên suốt từng giai đoạn.
5.1. Ưu điểm nổi bật
Tăng năng suất bốc dỡ vượt trội
-
Xử lý vật liệu nhanh, liên tục
-
Giảm thời gian chờ và vận chuyển
Tiết kiệm chi phí nhân công
-
Giảm phụ thuộc lao động thủ công
-
Giảm chi phí vận hành dài hạn
Làm việc hiệu quả với vật liệu rời
-
Không cần đóng bao hoặc xử lý trước
-
Bốc dỡ trực tiếp từ đống vật liệu
Đảm bảo an toàn lao động
-
Hạn chế tiếp xúc trực tiếp với vật liệu
-
Giảm rủi ro tai nạn
Tích hợp dễ dàng vào hệ thống tự động
-
Kết hợp dây chuyền sản xuất
-
Tăng tính đồng bộ vận hành
5.2. Nhược điểm cần lưu ý
Chi phí đầu tư ban đầu cao
-
So với các thiết bị đơn giản như xe xúc
-
Đặc biệt với hệ thống dầm đôi, thủy lực
Yêu cầu bảo trì định kỳ
-
Cáp thép, gầu ngoạm dễ hao mòn
-
Hệ thống điện cần kiểm tra thường xuyên
Đòi hỏi kỹ thuật vận hành
-
Người vận hành cần được đào tạo
-
Sai thao tác có thể ảnh hưởng hiệu suất
5.3. So sánh với các thiết bị nâng hạ khác
So với xe xúc lật
-
Cầu trục: tự động, năng suất cao hơn
-
Xe xúc: linh hoạt nhưng phụ thuộc nhân công
So với băng tải
-
Cầu trục: linh hoạt vị trí
-
Băng tải: cố định, phù hợp vận chuyển liên tục
So với cầu trục móc cẩu
-
Gầu ngoạm: chuyên xử lý vật liệu rời
-
Móc cẩu: phù hợp vật có hình dạng cố định
👉 Kết luận:
Cầu trục gầu ngoạm là lựa chọn tối ưu khi doanh nghiệp cần xử lý khối lượng lớn vật liệu rời một cách nhanh chóng và tự động.
6. Kinh nghiệm lựa chọn và lắp đặt cầu trục gầu ngoạm
VNID – Đồng hành cùng doanh nghiệp từ khởi đầu đến phát triển bền vững.
6.1. Xác định nhu cầu sử dụng
Trước khi đầu tư, Quý khách cần xác định rõ:
-
Loại vật liệu: than, cát, quặng, phế liệu…
-
Tải trọng nâng yêu cầu
-
Tần suất làm việc (liên tục hay gián đoạn)
-
Môi trường vận hành (trong nhà/ngoài trời)
👉 Đây là bước quan trọng để tránh lãng phí và chọn sai cấu hình.
6.2. Các thông số kỹ thuật cần quan tâm
Khẩu độ cầu trục
-
Khoảng cách giữa 2 ray
-
Ảnh hưởng trực tiếp đến phạm vi hoạt động
Chiều cao nâng
-
Quyết định khả năng xếp dỡ
-
Cần phù hợp với không gian thực tế
Dung tích gầu ngoạm
-
Quyết định lượng vật liệu mỗi lần nâng
-
Cần tối ưu giữa năng suất và tải trọng
6.3. Lưu ý khi lắp đặt và vận hành
-
Kiểm tra kết cấu nhà xưởng hoặc nền móng
-
Đảm bảo hệ thống điện ổn định
-
Lắp đặt đúng tiêu chuẩn kỹ thuật
-
Đào tạo nhân sự vận hành
👉 Một hệ thống tốt cần đi kèm lắp đặt chuẩn và vận hành đúng cách.
6.4. Bảo trì và kiểm định định kỳ
Để đảm bảo tuổi thọ và an toàn, cần:
-
Kiểm tra cáp thép, gầu ngoạm, motor
-
Bảo dưỡng hệ thống điện và tủ điều khiển
-
Kiểm định an toàn theo quy định
👉 Bảo trì đúng cách giúp:
-
Tăng tuổi thọ thiết bị
-
Giảm chi phí sửa chữa lớn
-
Đảm bảo an toàn vận hành
6.5. Lựa chọn đơn vị cung cấp uy tín – VNID
Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ, VNID tự hào mang đến cho Quý khách:
Giải pháp toàn diện
-
Tư vấn thiết kế theo yêu cầu thực tế
-
Gia công – sản xuất – lắp đặt trọn gói
Chất lượng đảm bảo
-
Vật liệu tiêu chuẩn cao
-
Thiết kế tối ưu theo tải trọng và môi trường
Dịch vụ hậu mãi chuyên nghiệp
-
Bảo hành rõ ràng
-
Hỗ trợ kỹ thuật nhanh chóng
👉 Cam kết của VNID:
Mang đến cho Quý khách giải pháp cầu trục gầu ngoạm tối ưu – an toàn – hiệu quả – tiết kiệm chi phí lâu dài.
Kết luận toàn bài
Cầu trục gầu ngoạm là một trong những thiết bị nâng hạ chuyên dụng quan trọng trong các ngành công nghiệp hiện đại. Với khả năng xử lý vật liệu rời nhanh chóng, chính xác và tự động, thiết bị này giúp doanh nghiệp:
-
Tăng năng suất sản xuất
-
Giảm chi phí vận hành
-
Nâng cao mức độ an toàn lao động
👉 Nếu Quý khách đang tìm kiếm một giải pháp nâng hạ hiệu quả cho doanh nghiệp, VNID luôn sẵn sàng đồng hành và tư vấn giải pháp phù hợp nhất.
