Dự án cầu trục gian máy 30/5 tấn tại Nhà máy Thủy điện Khánh Khê

Trong công tác vận hành nhà máy thủy điện, thời gian dừng tổ máy để bảo dưỡng luôn cần được tính toán chặt chẽ. Mỗi hạng mục tháo lắp, kiểm tra hay thay thế thiết bị đều đòi hỏi phương án nâng hạ an toàn, chính xác và có thể triển khai chủ động trong không gian gian máy.

Tại Nhà máy Thủy điện Khánh Khê, VNID đã thiết kế và cung cấp hệ thống cầu trục gian máy 30/5 tấn phục vụ nâng hạ các cụm thiết bị của nhà máy. Với móc chính 30 tấn, móc phụ 5 tấn cùng hệ điều khiển biến tần, dự án được định hướng để hỗ trợ hiệu quả cho cả công việc nâng tải lớn lẫn những thao tác bảo trì cần sự linh hoạt. Đây là giải pháp được xây dựng trên cơ sở khảo sát yêu cầu vận hành thực tế, kiểm soát kỹ thuật từ bản vẽ đến chạy thử trước khi bàn giao.

1. Bài toán nâng hạ tại Nhà máy Thủy điện Khánh Khê

1.1. Cầu trục gian máy là thiết bị phục vụ trực tiếp cho vòng đời tổ máy

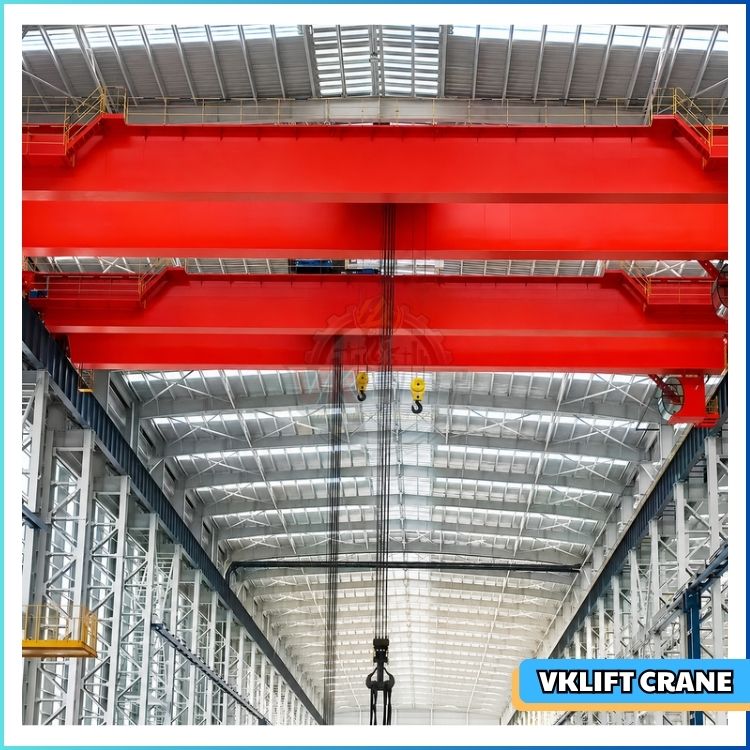

Thiết bị cầu trục nâng hạ gian máy – VNID cung cấp và lắp đặt trên toàn quốc

Khác với cầu trục sử dụng trong nhà xưởng sản xuất thông thường, cầu trục gian máy thủy điện được bố trí để phục vụ xuyên suốt quá trình vận hành của công trình. Thiết bị không chỉ tham gia trong giai đoạn lắp đặt ban đầu mà còn hỗ trợ các đợt kiểm tra, bảo dưỡng và sửa chữa sau này.

Tại Thủy điện Khánh Khê, hệ thống cầu trục cần đáp ứng đồng thời hai nhóm công việc:

• Nâng hạ các cụm thiết bị có tải trọng lớn bằng móc chính 30 tấn.

• Nâng phụ tùng, dụng cụ và chi tiết bảo trì bằng móc phụ 5 tấn.

• Di chuyển tải ổn định trong phạm vi gian máy.

• Hỗ trợ kỹ thuật viên căn chỉnh thiết bị trong quá trình tháo lắp.

• Bảo đảm khả năng vận hành lâu dài trong môi trường thủy điện.

Chính vì vậy, cấu hình cầu trục hai móc không chỉ giúp tăng tải trọng nâng, mà còn tạo ra sự chủ động cần thiết cho đội vận hành nhà máy.

1.2. Hai móc nâng giúp phân chia đúng công việc

VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.



Một điểm thực tế trong khai thác cầu trục gian máy là không phải công việc nào cũng cần sử dụng cơ cấu nâng tải lớn. Nếu dùng móc chính 30 tấn để xử lý toàn bộ các thao tác nhỏ, việc vận hành có thể thiếu linh hoạt và không tận dụng được tối đa chức năng của thiết bị.

Cầu trục gian máy 30/5 tấn được thiết kế để phân chia nhiệm vụ rõ ràng:

Cơ cấu nâng	Vai trò chính trong vận hành
Móc chính 30 tấn	Nâng cụm thiết bị lớn, kết cấu cơ khí, thiết bị tổ máy
Móc phụ 5 tấn	Nâng vật tư, phụ tùng, dụng cụ và hỗ trợ căn chỉnh
Xe con	Đưa móc nâng đến đúng vị trí theo phương ngang
Cầu trục	Di chuyển tải dọc theo chiều dài gian máy

Nhờ cấu hình này, nhà máy có thể lựa chọn đúng móc nâng cho từng tình huống, từ đó nâng cao hiệu quả thao tác và giảm sự phụ thuộc vào thiết bị hỗ trợ bên ngoài.

1.3. Yêu cầu quan trọng là nâng ổn định, không chỉ nâng đủ tải

VNID – Nâng cao hiệu suất sản xuất bằng giải pháp nâng hạ chuyên nghiệp.



Đối với các cụm thiết bị trong nhà máy thủy điện, điều quan trọng không đơn thuần là cầu trục có thể nâng được bao nhiêu tấn. Thiết bị cần giúp người vận hành kiểm soát tải tốt trong quá trình nâng, hạ và di chuyển.

Các yêu cầu được đặt ra trong quá trình triển khai gồm:

• Khởi động và dừng cơ cấu êm, hạn chế rung lắc tải.

• Dừng tải ổn định tại vị trí cần căn chỉnh.

• Hệ phanh làm việc tin cậy.

• Cáp thép cuốn đúng rãnh tang, không chồng chéo.

• Bánh xe di chuyển đồng đều trên hệ ray.

• Hệ điện điều khiển an toàn, dễ vận hành và bảo trì.

Từ yêu cầu này, VNID xây dựng giải pháp trên tư duy đồng bộ giữa kết cấu cầu trục, xe con, cơ cấu nâng, hệ điện và các thiết bị an toàn.

2. Thông số kỹ thuật cầu trục gian máy 30/5 tấn

2.1. Thông số tổng quan của dự án

Cầu trục được thiết kế phù hợp với không gian gian máy tại Nhà máy Thủy điện Khánh Khê, sử dụng hai móc nâng độc lập để đáp ứng nhiều nhu cầu làm việc.

Hạng mục	Thông số kỹ thuật
Loại thiết bị	Cầu trục gian máy hai móc
Tải trọng móc chính/móc phụ	30/5 tấn
Khẩu độ cầu trục	11 m
Chiều cao nâng móc chính/móc phụ	21/24 m
Tốc độ nâng móc chính	Khoảng 0,6–2 m/phút
Tốc độ nâng móc phụ	Khoảng 0,4–8 m/phút
Tốc độ di chuyển cầu trục	8–15 m/phút
Tốc độ di chuyển xe con	4–10 m/phút
Cấp làm việc	M3
Môi trường làm việc	Nhà máy thủy điện
Nguồn điện chính	3 pha – 380V – 50Hz
Điện áp điều khiển	24V
Kiểu điều khiển	Tay bấm kết hợp điều khiển từ xa
Điều chỉnh tốc độ	Biến tần
Ray xe con	P30
Cáp cấp điện cầu trục	4Cx10 mm²
Tổng công suất điện sử dụng	Khoảng 18 kW

Các thông số trên cho thấy thiết bị được định hướng phục vụ cho điều kiện vận hành cần tốc độ phù hợp, độ chính xác cao và sự ổn định lâu dài.

2.2. Cơ cấu nâng chính 30 tấn: kiểm soát tải trọng lớn

VNID – Đồng hành cùng doanh nghiệp trong hành trình tối ưu hóa hệ thống nâng hạ công nghiệp.



Móc chính 30 tấn sử dụng động cơ nâng công suất 22 kW, cáp thép đường kính Ø22 mm và sơ đồ pa lăng 6 puly/2 sợi cáp. Đây là cấu hình giúp phân bố lực nâng hợp lý lên hệ cáp, puly, móc và tang cuốn.

Bên cạnh tải trọng, VNID đặc biệt chú trọng đến khả năng kiểm soát tải khi vận hành. Cơ cấu nâng chính sử dụng phanh điện thủy lực, hỗ trợ giữ tải ổn định trong các giai đoạn dừng, căn chỉnh hoặc thao tác ở cao độ lớn.

Tại Nhà máy Thủy điện Khánh Khê, VNID đã thiết kế và cung cấp hệ thống cầu trục gian máy 30/5 tấn phục vụ nâng hạ các cụm thiết bị của nhà máy. Với móc chính 30 tấn, móc phụ 5 tấn cùng hệ điều khiển biến tần, dự án được định hướng để hỗ trợ hiệu quả cho cả công việc nâng tải lớn lẫn những thao tác bảo trì cần sự linh hoạt. Đây là giải pháp được xây dựng trên cơ sở khảo sát yêu cầu vận hành thực tế, kiểm soát kỹ thuật từ bản vẽ đến chạy thử trước khi bàn giao.

• Độ ăn khớp của động cơ và hộp giảm tốc.

• Hướng cuốn cáp trên tang.

• Tình trạng puly, móc cẩu và chốt an toàn.

• Khả năng đóng/mở của cơ cấu phanh.

• Độ ổn định của tải khi nâng và hạ.

• Âm thanh, nhiệt độ ổ bi và hộp giảm tốc.

2.3. Móc phụ 5 tấn và xe con biến tần

Móc phụ 5 tấn có chiều cao nâng đến 24 m, sử dụng động cơ công suất 7,5 kW, cáp thép Ø15 mm và sơ đồ pa lăng 2/1. Cơ cấu này mang lại lợi ích rõ rệt cho công tác bảo trì thường xuyên.

Thay vì phải huy động thiết bị nâng bổ sung, móc phụ có thể phục vụ các công việc như:

• Nâng hạ phụ tùng thay thế.

• Đưa dụng cụ phục vụ bảo dưỡng lên vị trí làm việc.

• Tháo lắp các chi tiết có tải trọng vừa.

• Hỗ trợ đội kỹ thuật căn chỉnh trong quá trình lắp đặt.

• Phục vụ kiểm tra định kỳ tổ máy.

Cơ cấu xe con sử dụng hai động cơ di chuyển công suất 1,5 kW, bánh xe đường kính 400/370 mm và ray P30. Hệ thống điều chỉnh tốc độ bằng biến tần giúp xe con và cầu trục khởi động, giảm tốc, dừng chính xác hơn; từ đó hạn chế lắc tải và va đập cơ khí.

Gợi ý bài viết: [Cầu trục gian máy là gì? Cấu tạo và ứng dụng trong nhà máy thủy điện].

3. VNID triển khai dự án theo quy trình kiểm soát đồng bộ

3.1. Chuẩn bị kỹ thuật từ hồ sơ thiết kế

VNID – Giải pháp được xây dựng từ sự am hiểu thiết bị và yêu cầu thực tế của khách hàng.



Với cầu trục tải trọng lớn, việc chuẩn bị trước khi chế tạo có ý nghĩa quyết định đến chất lượng lắp đặt và khả năng vận hành sau này. VNID đối chiếu hồ sơ thiết kế để xác định rõ khẩu độ 11 m, cao độ nâng, vị trí ray, không gian xe con làm việc và phương án cấp điện.

Một số nội dung cần được kiểm soát trước khi đưa thiết bị vào lắp đặt gồm:

• Khoảng cách tim ray và cao độ đường chạy.

• Độ chính xác của các vị trí liên kết kết cấu.

• Hành trình thực tế của xe con và móc nâng.

• Không gian thao tác khi đưa thiết bị vào gian máy.

• Vị trí tủ điện và tuyến cấp điện cho cầu trục.

Việc kiểm soát kỹ từ đầu giúp giảm nguy cơ hiệu chỉnh phát sinh tại công trường, đồng thời giúp tiến độ được tổ chức chủ động hơn.

3.2. Gia công kết cấu và lắp ráp tại xưởng

VNID – Giải pháp cầu trục phù hợp giúp doanh nghiệp nâng cao năng suất và tối ưu sản xuất.



Cầu trục được gia công theo hồ sơ kỹ thuật, sau đó lắp ráp các cụm cơ khí và điện trước khi xuất xưởng. Đội ngũ VNID thực hiện kiểm tra từng hạng mục thay vì chờ đến khi hoàn thiện toàn bộ mới đánh giá.

Các công việc chính gồm:

• Gia công dầm chính, dầm biên và sàn thao tác.

• Kiểm tra mối hàn, liên kết bulông và độ thẳng kết cấu.

• Lắp xe con, tang cáp, puly và móc nâng.

• Lắp động cơ, hộp giảm tốc, phanh và cụm bánh xe.

• Đấu nối thử hệ điện, biến tần, giới hạn hành trình.

• Bôi trơn các vị trí yêu cầu trước khi chạy thử.

Đối với môi trường thủy điện, bề mặt kết cấu được xử lý làm sạch trước khi sơn và sử dụng hệ sơn chống ăn mòn phù hợp. Đây là chi tiết quan trọng giúp bảo vệ kết cấu thép trong quá trình khai thác lâu dài.

3.3. Chất lượng được thể hiện trong từng chi tiết vận hành

Một hệ cầu trục tốt không chỉ được đánh giá qua tải trọng 30/5 tấn. Chất lượng thực tế còn nằm ở những chi tiết nhỏ: cáp có vào đúng rãnh không, phanh có giữ tải ổn định không, bánh xe có di chuyển êm không, ổ bi và hộp giảm tốc có phát nóng bất thường không.

Vì vậy, VNID kiểm tra kỹ các điều kiện sau:

• Không có tiếng ồn bất thường khi thiết bị vận hành.

• Ổ bi không phát nóng trong quá trình chạy thử.

• Bánh răng ăn khớp tốt.

• Cáp thép được bôi trơn và cuốn đúng kỹ thuật.

• Các thiết bị điện hoạt động đúng điện áp định mức.

• Thiết bị bảo vệ và giới hạn hành trình phản hồi chính xác.

4. Lắp đặt, chạy thử và bàn giao cầu trục

4.1. Lắp dựng an toàn trong không gian gian máy

VNID – Đồng hành cùng các nhà máy bằng những giải pháp nâng hạ an toàn và hiệu quả.



Sau khi thiết bị được vận chuyển đến công trường, VNID tổ chức lắp dựng theo trình tự phù hợp với điều kiện thực tế của gian máy. Từng cụm được đưa vào vị trí theo phương án đã chuẩn bị, bảo đảm an toàn cho người thi công và không ảnh hưởng đến các hạng mục liên quan.

Trình tự triển khai cơ bản gồm:

1. Kiểm tra ray, vị trí liên kết và khu vực lắp dựng.

2. Đưa dầm chính, dầm biên vào vị trí.

3. Hoàn thiện liên kết kết cấu cầu trục.

4. Lắp xe con 30/5 tấn lên dầm chính.

5. Đấu nối hệ điện, cáp cấp điện và tủ điều khiển.

6. Căn chỉnh bánh xe, giới hạn hành trình và cơ cấu an toàn.

7. Chạy thử không tải trước khi thử tải.

VNID chỉ chuyển sang công đoạn tiếp theo khi hạng mục trước đã được kiểm tra ổn định. Điều này giúp giảm rủi ro trong giai đoạn cuối và giữ chất lượng đồng đều cho toàn bộ dự án.

4.2. Chạy thử từ từng cơ cấu đến toàn bộ hệ thống

VNID – Lắp đặt chuẩn xác, bảo trì kịp thời, vận hành bền bỉ.



Giai đoạn chạy thử là bước giúp xác nhận cầu trục đáp ứng yêu cầu kỹ thuật trước khi đưa vào vận hành. Thiết bị được kiểm tra riêng từng cơ cấu, sau đó vận hành đồng bộ trong các tình huống nâng hạ và di chuyển.

Các nội dung chạy thử gồm:

• Chiều quay, tốc độ và phản hồi của động cơ.

• Hoạt động của phanh nâng chính và móc phụ.

• Khả năng nâng, hạ và giữ tải.

• Độ êm khi xe con và cầu trục di chuyển.

• Hoạt động của biến tần khi tăng hoặc giảm tốc.

• Giới hạn hành trình, nút dừng khẩn và hệ điều khiển.

• Tình trạng cáp, móc và puly sau vận hành.

Sau khi thiết bị hoạt động ổn định, VNID phối hợp thử tải và thực hiện các thủ tục kiểm định theo quy định trước khi bàn giao cho đơn vị vận hành.

Gợi ý bài viết: [Quy trình kiểm định cầu trục và các yêu cầu an toàn trước khi vận hành].

4.3. Hướng dẫn sử dụng để duy trì độ bền thiết bị

Bàn giao không chỉ là hoàn thành lắp đặt. VNID hướng dẫn đơn vị vận hành kiểm tra và sử dụng cầu trục đúng cách nhằm duy trì độ ổn định lâu dài.

Các lưu ý quan trọng bao gồm:

• Kiểm tra cáp, móc cẩu, phanh và chốt an toàn trước mỗi ca.

• Không nâng tải vượt định mức 30 tấn với móc chính và 5 tấn với móc phụ.

• Không đứng hoặc di chuyển dưới vật đang treo.

• Theo dõi tiếng ồn, độ rung và nhiệt độ cơ cấu.

• Bôi trơn định kỳ ổ bi, hộp giảm tốc và cáp thép.

• Báo kỹ thuật ngay khi phát hiện phanh giữ tải kém hoặc cầu trục di chuyển bất thường.

5. Giá trị từ dự án cầu trục gian máy 30/5 tấn

5.1. Chủ động hơn trong công tác vận hành và bảo trì

VNID – Mỗi thiết bị là một giải pháp được thiết kế cho nhu cầu thực tế.



Cầu trục gian máy 30/5 tấn tại Nhà máy Thủy điện Khánh Khê mang lại một giải pháp nâng hạ phù hợp với nhu cầu vận hành thực tế. Thiết bị không chỉ đáp ứng yêu cầu nâng các cụm tải trọng lớn mà còn tăng tính linh hoạt cho những công việc bảo trì thường ngày.

Những giá trị nổi bật của dự án gồm:

• Móc chính 30 tấn đáp ứng công việc nâng thiết bị trọng yếu.

• Móc phụ 5 tấn hỗ trợ thao tác bảo trì nhanh và linh hoạt.

• Biến tần giúp quá trình di chuyển êm, dễ kiểm soát.

• Hệ phanh và thiết bị an toàn hỗ trợ bảo vệ tải.

• Kết cấu được sơn chống ăn mòn phù hợp điều kiện thủy điện.

• Quy trình kiểm tra đồng bộ giúp thiết bị sẵn sàng trước khi bàn giao.

5.2. VNID đồng hành từ thiết kế đến bảo trì

VNID – Năng lực kỹ thuật được thể hiện qua từng dự án đã triển khai.



Dự án tại Thủy điện Khánh Khê là minh chứng cho định hướng triển khai của VNID: cung cấp không chỉ một sản phẩm cầu trục, mà là giải pháp nâng hạ phù hợp với điều kiện làm việc thực tế.

VNID cung cấp trọn gói các hạng mục:

• Khảo sát và tư vấn phương án cầu trục.

• Thiết kế, chế tạo cầu trục gian máy theo yêu cầu.

• Lắp đặt, chạy thử và phối hợp kiểm định.

• Cung cấp pa lăng, tời, hệ điện điều khiển và phụ kiện nâng hạ.

• Bảo trì, sửa chữa, cải tạo và nâng cấp cầu trục công nghiệp.

Gợi ý bài viết: [Dịch vụ bảo trì, sửa chữa và nâng cấp cầu trục công nghiệp của VNID].

Nếu Quý khách đang cần tư vấn cầu trục gian máy cho nhà máy thủy điện, trạm bơm, công trình năng lượng hoặc nhà xưởng công nghiệp, VNID sẵn sàng tiếp nhận thông tin tải trọng, khẩu độ, chiều cao nâng và bản vẽ hiện trạng để đề xuất giải pháp kỹ thuật phù hợp.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Cầu trục gian máy 30/5 tấn dùng cho công việc gì?

Móc chính 30 tấn phục vụ nâng các cụm thiết bị lớn; móc phụ 5 tấn phù hợp để nâng phụ tùng, dụng cụ và hỗ trợ công tác bảo dưỡng, căn chỉnh.

2. Vì sao cầu trục gian máy nên sử dụng biến tần?

Biến tần giúp cầu trục khởi động, giảm tốc và dừng êm hơn; qua đó hạn chế rung lắc tải, tăng độ chính xác khi thao tác và giảm va đập lên cơ cấu truyền động.

3. Cầu trục tại nhà máy thủy điện cần kiểm tra những gì?

Các hạng mục cần kiểm tra định kỳ gồm cáp thép, móc cẩu, phanh, tang cuốn, puly, bánh xe, ray, hộp giảm tốc, tủ điện và các thiết bị an toàn.
