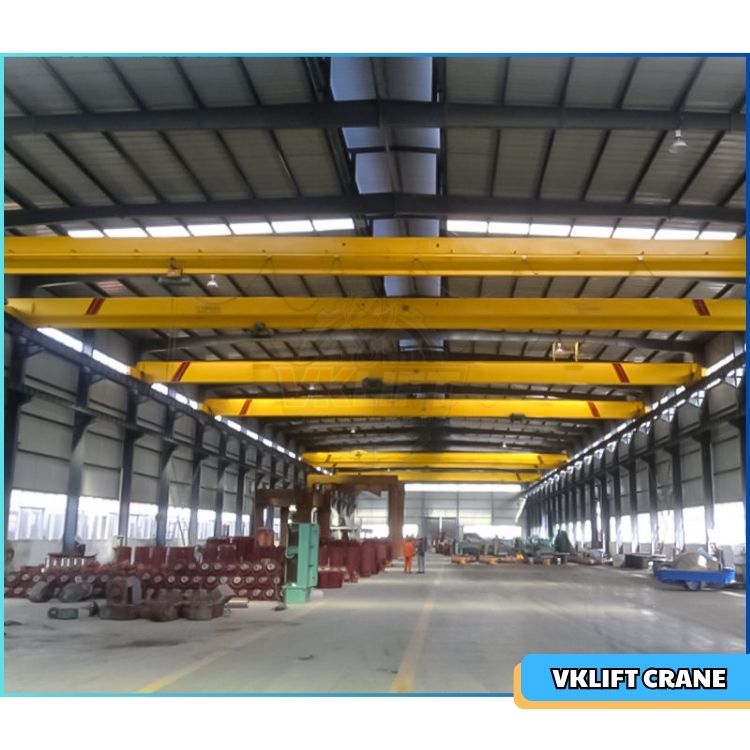

Xem ảnh lớn		Cầu trục hai dầm khẩu độ và tải trọng lớn Dòng sản phẩm BC Hàn Quốc; BC Việt Nam; QD Trung Quốc. Kiểu loại Cầu trục hai dầm Xuất xứ KGBando - Hàn Quốc; VNID - Việt Nam; Zk Crane - Trung Quốc. Tải trọng 5 - 450 Tấn Khẩu độ 20 - 60 mét Chiều cao nâng 5 - 60 mét Chế độ làm việc ISO A3 - A7 Nguồn điện làm việc 3Pha – 380V – 50Hz
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Cầu trục hai dầm khẩu độ và tải trọng lớn

Cầu Trục Dầm Đôi Khẩu Độ Và Tải Trọng Lớn – Giải Pháp Nâng Hạ Cho Công Nghiệp Nặng



Cầu trục dầm đôi khẩu độ lớn - VNID

Trong bản đồ sản xuất của các ngành công nghiệp nặng như luyện kim, đóng tàu, sản xuất bê tông cấu kiện hay nhiệt điện, dòng chảy logistics nội bộ luôn là mạch máu quyết định năng suất. Khi kích thước và khối lượng của vật tư vượt qua giới hạn của các thiết bị nâng hạ thông thường, doanh nghiệp bắt buộc phải hướng tới một giải pháp mạnh mẽ và chuyên biệt hơn: cầu trục dầm đôi tải trọng lớn và cầu trục dầm đôi khẩu độ lớn.

Đây không đơn thuần là việc phóng to một hệ thống cầu trục tiêu chuẩn. Ở phân khúc tải nặng và kích thước đại hình, hệ thống này là một tác phẩm kỹ thuật cơ khí chính xác, đòi hỏi sự nghiêm ngặt tuyệt đối trong thiết kế, chế tạo và vận hành. Bài viết này sẽ phân tích chuyên sâu dưới góc nhìn kỹ thuật nhằm cung cấp giải pháp định hướng đầu tư tối ưu cho các doanh nghiệp công nghiệp nặng.

1.Cầu trục dầm đôi tải trọng lớn và khẩu độ lớn là gì?

VNID – Thiết bị nâng hạ không chỉ để nâng tải, mà để tối ưu sản xuất.



Để định nghĩa chính xác từ “lớn” trong kỹ thuật nâng hạ, chúng ta không thể dựa vào cảm tính mà phải phân loại dựa trên các dải thông số chịu tải và không gian hình học thực tế.

Phân loại theo tải trọng nâng

• Cầu trục dầm đôi thông thường: Dải tải trọng từ 5 tấn – 30 tấn. Đây là phân khúc phổ biến trong các nhà xưởng cơ khí chế tạo tầm trung, kho bãi tổng hợp.

• Tải trọng trung bình lớn: Từ 30 tấn – 50 tấn.

• Cầu trục dầm đôi tải trọng lớn: Dải tải trọng từ 50 tấn – 100 tấn.

• Tải trọng siêu lớn (Heavy-duty & Ultra-heavy): Trên 100 tấn, có thể lên tới hàng trăm tấn trong các nhà máy thủy điện hoặc đóng tàu.

Phân loại theo khẩu độ (Khoảng cách tim hai ray đường chạy)

• Khẩu độ phổ biến: Từ 10m – 25m.

• Cầu trục khẩu độ lớn: Từ 25m – 35m.

• Khẩu độ rất lớn: Trên 35m.

Bước ngoặt về kỹ thuật: Khi cả tải trọng và khẩu độ đồng thời tịnh tiến vào dải "Lớn", biểu đồ ứng suất và biến dạng của kết cấu thép thay đổi theo hàm mũ chứ không còn theo đường thẳng. Một kỹ sư không thể đơn thuần tăng chiều dày tấm thép mà phải thay đổi toàn bộ sơ đồ tính toán động học và kết cấu vách ngăn bên trong dầm.

Đặc thù ứng dụng trong công nghiệp nặng

Do khả năng bao phủ không gian rộng và sức nâng bền bỉ, thiết bị này là hạt nhân trong các dây chuyền:

• Cầu trục cho nhà máy thép: Di chuyển phôi thép rực đỏ, cuộn thép nặng hàng chục tấn với chế độ làm việc cực kỳ khắc nghiệt (tần suất liên tục, nhiệt độ môi trường cao).

• Đúc kết cấu bê tông: Nâng hạ và lật các khối bê tông đúc sẵn, dầm chữ I, dầm super-T.

• Nhiệt điện và Thủy điện: Lắp đặt và bảo dưỡng các rotor, stator, turbine có khối lượng cực đại và yêu cầu độ chính xác vị trí tính bằng milimet.

• Đóng tàu và Cảng công nghiệp: Phục vụ tổng lắp các tổng đoạn tàu thủy, nâng hạ cấu kiện siêu trường siêu trọng.

2.Cấu tạo cầu trục dầm đôi tải nặng khác gì so với dòng thông thường?

VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Sự khác biệt cốt lõi trong cấu tạo cầu trục dầm đôi tải nặng nằm ở tính công nghệ và mức độ tích hợp các hệ thống an toàn thông minh.

2.1 Kết cấu dầm chính

Ở các dòng cầu trục nhỏ, dầm hộp được chế tạo khá đơn giản. Tuy nhiên, với thiết kế cầu trục tải trọng lớn, dầm chính phải đối mặt với nguy cơ mất ổn định cục bộ và vặn xoắn cực lớn.

• Tăng chiều cao và momen quán tính: Chiều cao của dầm hộp có thể lên tới hơn 2 mét để đảm bảo độ cứng chống võng theo tiêu chuẩn (f hoặc , với L là khẩu độ).

• Gia cường hệ vách trong: Bổ sung các vách dọc (longitudinal stiffeners) và vách ngang (transverse stiffeners) được tính toán chính xác bằng phương pháp phần tử hữu hạn (FEM) để chống hiện tượng phồng móp bản bụng dầm.

2.2 Xe con nâng hạ (Trolley) chuyên dụng

Thay vì sử dụng các loại palang cáp điện tiêu chuẩn đóng gói sẵn (Hoist), cầu trục công nghiệp tải nặng sử dụng xe con dạng hở (Open Winch Trolley).

• Cơ cấu cụm tang và puly: Đường kính tang quấn cáp và puly lớn hơn rất nhiều nhằm kéo dài tuổi thọ cáp. Hệ thống luồn cáp có bội suất lớn (8/2, 12/2 hoặc hơn) để phân phối đều lực căng.

• Hệ thống truyền động kép: Tích hợp motor kép và phanh kép (Phanh làm việc + Phanh an toàn thủy điện dự phòng tác động trực tiếp lên tang trống) nhằm loại bỏ hoàn toàn rủi ro rơi tải khi có sự cố hệ thống truyền động.

2.3 Cơ cấu di chuyển cầu (End Carriages)

• Tăng số lượng bánh xe: Thay vì chỉ có 4 bánh xe ở hai đầu dầm, cầu trục tải nặng sử dụng hệ thống cân bằng (Bogey) với 8, 12 hoặc 16 bánh xe để phân tải trọng đều lên hệ dầm đỡ ray, tránh làm sập hay biến dạng ray chạy.

• Hệ thống chống lệch cầu: Sử dụng các cảm biến laser hoặc bánh xe dẫn hướng tỳ bên hông ray để phát hiện và tự động triệt tiêu hiện tượng đi xéo (skewing) gây kẹt cầu trục.

2.4 Hệ thống điện và điều khiển thông minh

• Tích hợp PLC và Biến tần cao cấp: Đồng bộ tốc độ giữa các motor di chuyển, đảm bảo gia tốc mượt mà, không giật cục.

• Hệ thống chống đung đưa (Anti-sway): Sử dụng thuật toán điện tử để tự động điều chỉnh tốc độ chạy của xe con/cầu trục dựa trên chiều dài dây cáp, triệt tiêu quán tính lắc của vật nâng nặng hàng chục tấn, bảo vệ an toàn cho công nhân bên dưới.

• Giám sát tải trọng và đồng bộ hóa: Cho phép kết nối và điều khiển đồng thời hai xe con trên cùng một hệ dầm khi cần nâng một cấu kiện siêu dài.

2.5 Thiết bị an toàn tăng cường

Hệ thống sử dụng các cảm biến giám sát online liên tục (CMS - Crane Monitoring System) kết hợp giới hạn hành trình nhiều cấp (giảm tốc trước khi dừng hẳn), cảm biến chống va chạm bằng radar, và hệ thống kiểm soát chống quá tải có độ nhạy cao.

3.Những yêu cầu đặc biệt trong thiết kế, chế tạo và lắp đặt

Cầu trục dầm đôi tải trọng lớn trong nhà xưởng công nghiệp - VNID

Vượt qua giới hạn của các dòng thiết bị thông thường, việc hiện thực hóa một hệ thống cầu trục khẩu độ lớn và tải trọng cao đòi hỏi năng lực kỹ thuật khắt khe qua 5 công đoạn bắt buộc:

3.1 Yêu cầu trong thiết kế kết cấu

Kỹ sư thiết kế phải xử lý bài toán tổng hợp bao gồm: Tải động khi tăng/giảm tốc, tải lệch tâm khi xe con di chuyển sát về một đầu dầm, và hiện tượng dao động kết cấu. Biên độ dao động sau khi dừng tải phải nằm trong giới hạn cho phép để không làm mỏi mối hàn kết cấu thép.

3.2 Yêu cầu nghiêm ngặt trong chế tạo

• Vật liệu: Thép tấm chất lượng cao (SS400, Q345B, Q355D hoặc tương đương) có đầy đủ chứng chỉ CO/CQ, được siêu âm phát hiện rạn nứt ngầm trước khi cắt.

• Công nghệ hàn: Áp dụng công nghệ hàn tự động dưới lớp thuốc (SAW). 100% các mối hàn chịu lực chính (mối hàn nối tấm bản cánh, bản bụng) bắt buộc phải qua kiểm tra không phá hủy (NDT) bằng phương pháp siêu âm (UT) hoặc chụp điện quang (RT).

• Kiểm soát ứng suất dư: Khử ứng suất dư sau khi hàn để tránh hiện tượng dầm bị biến dạng, vặn vẹo sau một vài năm sử dụng.

3.3 Thách thức trong vận chuyển và lắp đặt

Do dầm chính quá khổ (ví dụ một dầm dài 35m, nặng 40 tấn), việc vận chuyển đường bộ là một bài toán logistics phức tạp.

• Giải pháp chia đoạn dầm: Trong trường hợp không thể vận chuyển nguyên khối, dầm chính phải được thiết kế chia đoạn và nối lại tại công trường bằng liên kết bu-lông cường độ cao chịu cắt (mối nối ma sát) hoặc hàn cường độ cao có quy trình kiểm soát đặc biệt.

• Cân chỉnh ray chạy: Độ sai lệch khoảng cách giữa hai tim ray (khẩu độ) và độ cao giữa hai bên ray chỉ được phép sai lệch trong khoảng vài milimet trên toàn bộ chiều dài nhà xưởng. Nếu sai ray, bánh xe của cầu trục tải nặng sẽ bị mài mòn cực nhanh và gây tiếng rít lớn.

3.4 Yêu cầu về nền móng và hệ khung nhà xưởng

Một hệ thống cầu trục công nghiệp tải nặng không thể tự đứng một mình. Tải trọng bản thân của thiết bị cộng với tải trọng nâng tối đa sẽ truyền một áp lực bánh xe cực đại () xuống hệ dầm đỡ ray và hệ cột thép nhà xưởng. Doanh nghiệp cần có sự phối hợp chặt chẽ giữa đơn vị cung cấp cầu trục và đơn vị thiết kế xây dựng để tính toán móng cọc, gia cường cột chịu lực và dầm chạy bê tông/thép.

3.5 Các tiêu chuẩn áp dụng bắt buộc

Hệ thống bắt buộc phải được tính toán dựa trên các bộ tiêu chuẩn quốc tế uy tín:

• FEM 1.001: Tiêu chuẩn của Hiệp hội thiết bị nâng hạ Châu Âu.

• CMAA Spec 70: Tiêu chuẩn của Hiệp hội các nhà sản xuất cần trục Mỹ (Phân loại chế độ làm việc từ Class A đến Class F).

• DIN 15018: Tiêu chuẩn kết cấu thép cần trục của Đức.

• TCVN 4244-2005: Tiêu chuẩn quốc gia Việt Nam về thiết bị nâng hạ.

4.So sánh cầu trục dầm đôi tải trọng lớn với cầu trục thông thường



Để giúp doanh nghiệp có cái nhìn trực quan trước khi đưa ra quyết định đầu tư, dưới đây là bảng đối sánh kỹ thuật và kinh tế giữa hai phân khúc:

Tiêu chí	Cầu trục dầm đôi thông thường (5 - 30 tấn)	Cầu trục dầm đôi tải trọng & khẩu độ lớn (>50 tấn, >25m)
Cơ cấu nâng hạ	Palang cáp điện tiêu chuẩn dạng khối (Standard Hoist).	Xe con dạng hở (Open Winch Trolley) thiết kế may đo riêng.
Hệ thống điều khiển	Đơn giản, biến tần tích hợp tùy chọn, điều khiển tay bấm hoặc remote.	PLC, biến tần cao cấp đồng bộ, tích hợp chống đung đưa, quản lý tải vùng.
Chế độ làm việc (Duty Cycle)	Thường ở mức M3 - M5 (Trung bình).	Đạt mức M6 - M8 (Nặng đến siêu nặng, chạy liên tục 24/7).
Độ phức tạp kết cấu	Dầm hộp cơ bản, dung sai chế tạo thông thường.	Dầm hộp gia cường đa hướng, phân tích phần tử hữu hạn FEM, NDT 100%.
Chi phí đầu tư ban đầu	Thấp đến trung bình, thời gian hoàn vốn nhanh.	Rất cao (Bao gồm chi phí thiết bị, lắp đặt và gia cố móng xưởng).
Yêu cầu bảo trì	Cơ bản, linh kiện thay thế dễ tìm trên thị trường.	Nghiêm ngặt, cần đội ngũ kỹ sư chuyên trách, kiểm tra định kỳ bằng thiết bị đo chuyên dụng.

5.Khi nào doanh nghiệp nên lựa chọn giải pháp này?

VNID – Giải pháp đúng giúp doanh nghiệp tiết kiệm nhiều hơn về lâu dài.



5.1 Trường hợp bắt buộc phải đầu tư

Doanh nghiệp không có sự lựa chọn nào khác ngoài việc lắp đặt hệ thống tải nặng khi quy trình sản xuất xuất hiện các cấu kiện nguyên khối không thể tách rời:

• Các nhà máy luyện thép cán nóng, cán nguội (bắt buộc dùng cầu trục đúc, cầu trục móc cuộn).

• Trạm sửa chữa, lắp ráp cấu kiện siêu trọng của nhà máy đóng tàu.

• Nhà máy chế tạo cấu kiện bê tông cốt thép dự ứng lực cho các dự án cao tốc, metro.

5.2 Khi nào KHÔNG nên đầu tư?

• Tải trọng đỉnh xuất hiện tần suất quá thấp: Nếu trong một năm nhà xưởng chỉ cần nâng một vật nặng 50 tấn đúng 1 hoặc 2 lần, còn lại 99% thời gian chỉ nâng hàng 10 tấn, doanh nghiệp không nên mua cầu trục 50 tấn. Giải pháp tối ưu kinh tế hơn là mua cầu trục 15-20 tấn phục vụ sản xuất hàng ngày và thuê xe cẩu chuyên dụng (Mobile Crane) từ bên ngoài cho những lần nâng tải đỉnh.

• Kết cấu nhà xưởng hiện hữu quá yếu: Việc cố tình lắp một hệ thống cầu trục quá nặng lên khung nhà xưởng cũ không được thiết kế chịu lực từ đầu sẽ dẫn đến nguy cơ đổ sập kết cấu.

5.3 Lời khuyên tư vấn từ chuyên gia kỹ thuật

1. Xác định đúng Chế độ làm việc (Work Class): Không chỉ tải trọng, tần suất hoạt động trong một giờ mới là yếu tố quyết định độ bền của motor và hộp giảm tốc. Hãy cung cấp cho đơn vị thiết kế chính xác chu kỳ làm việc của nhà máy.

2. Đừng tiết kiệm chi phí biến tần: Đối với dòng cầu trục tải nâng lớn, việc khởi động trực tiếp (DOL) là "sát thủ" tàn phá hệ thống cơ khí. Hãy luôn yêu cầu tích hợp biến tần cho cả cơ cấu nâng và cơ cấu di chuyển.

3. Lựa chọn đối tác có năng lực thực tế: Hãy yêu cầu đơn vị cung cấp chứng minh năng lực bằng các dự án tương tự đã vận hành trong thực tế. Khâu chế tạo dầm lớn và căn chỉnh ray tại công trường đòi hỏi đội ngũ thợ hàn và kỹ sư lắp dựng có chứng chỉ chuyên môn cao.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.







Các câu hỏi thường gặp (FAQ)

1. Chi phí thiết kế và chế tạo một bộ cầu trục dầm đôi tải trọng lớn giá bao nhiêu?

Không có một mức giá cố định cho dòng sản phẩm này vì chúng được "may đo" theo yêu cầu thực tế. Giá thành phụ thuộc vào: Tải trọng, khẩu độ, chiều cao nâng, chiều dài đường chạy và xuất xứ của thiết bị lõi (Hàn Quốc, Đức, Nhật Bản hay Trung Quốc). Thông thường, chi phí sẽ dao động từ vài trăm triệu cho đến nhiều tỷ đồng. Doanh nghiệp cần gửi bản vẽ mặt bằng xưởng và yêu cầu kỹ thuật cụ thể để nhận báo giá chính xác.

2. Tiêu chuẩn độ võng cho phép của cầu trục khẩu độ lớn là bao nhiêu?

Theo các tiêu chuẩn thiết kế như TCVN 4244 hay FEM, độ võng đứng giới hạn do tải trọng định mức (không tính tải động) gây ra tại vị trí giữa dầm thường dao động từ \frac{1}{800} đến \frac{1}{1000} của khẩu độ. Ví dụ, với cầu trục có khẩu độ 30 mét (30.000\text{ mm}), độ võng tối đa cho phép khi nâng hết tải chỉ nằm trong khoảng từ 30\text{ mm} đến 37.5\text{ mm}.

3. Thời gian chế tạo và lắp đặt một hệ thống cầu trục tải nặng mất bao lâu?

Quy trình từ khảo sát, thiết kế kỹ thuật, phê duyệt bản vẽ, nhập khẩu thiết bị, chế tạo kết cấu thép tại xưởng đến vận chuyển và lắp dựng hoàn thiện tại công trường thường kéo dài từ 60 đến 120 ngày, tùy thuộc vào quy mô dự án và tính sẵn có của các thiết bị cơ điện nhập khẩu.

4. Cầu trục tải trọng lớn có bắt buộc phải kiểm định an toàn trước khi đưa vào sử dụng không?

Bắt buộc 100%. Theo quy định của pháp luật về an toàn lao động, cầu trục là thiết bị có yêu cầu nghiêm ngặt về an toàn. Sau khi lắp đặt xong, thiết bị phải được thử tải tĩnh (thường bằng 125\%\text{ tải danh định}) và thử tải động (110\%\text{ tải danh định}) dưới sự giám sát và cấp chứng nhận kiểm định của cơ quan chức năng có thẩm quyền trước khi đưa vào vận hành chính thức.

Doanh nghiệp của bạn đang tìm kiếm một giải pháp nâng hạ an toàn, tối ưu chi phí và bền bỉ cho dự án công nghiệp nặng sắp tới?

Hãy liên hệ ngay với đội ngũ kỹ sư chuyên gia của chúng tôi để nhận dịch vụ khảo sát hiện trạng bãi xưởng hoàn toàn miễn phí và giải pháp tư vấn kỹ thuật chuyên sâu nhất. Chuyên nghiệp – Tận tâm – Đảm bảo an toàn tuyệt đối trên từng mét di chuyển!



---
