Dự án cầu trục gian máy 35/5 tấn tại Nhà máy Thủy điện Đạ Sar

Trong một nhà máy thủy điện, cầu trục gian máy không đơn thuần là thiết bị phục vụ nâng hạ. Đây là “trợ thủ” trực tiếp cho những thời điểm quan trọng: lắp đặt tổ máy, tháo kiểm tra cụm thiết bị, thay thế chi tiết và thực hiện bảo trì định kỳ. Một thao tác nâng thiếu chính xác có thể làm chậm cả kế hoạch sửa chữa, đồng thời ảnh hưởng đến an toàn của thiết bị giá trị cao.

Tại Nhà máy Thủy điện Đạ Sar, VNID triển khai giải pháp cầu trục gian máy 35/5 tấn với hai móc nâng độc lập. Móc chính 35 tấn đảm nhiệm các cụm tải trọng lớn; móc phụ 5 tấn phục vụ công việc bảo dưỡng và căn chỉnh chi tiết. Câu chuyện của dự án không chỉ nằm ở khả năng “nâng được 35 tấn”, mà nằm ở cách thiết kế một hệ cầu trục có thể phân chia đúng công việc, vận hành êm và hỗ trợ nhà máy chủ động hơn trong suốt vòng đời thiết bị.

1. Bài toán thực tế tại gian máy Thủy điện Đạ Sar

1.1. Một thiết bị phải phục vụ nhiều nhóm công việc

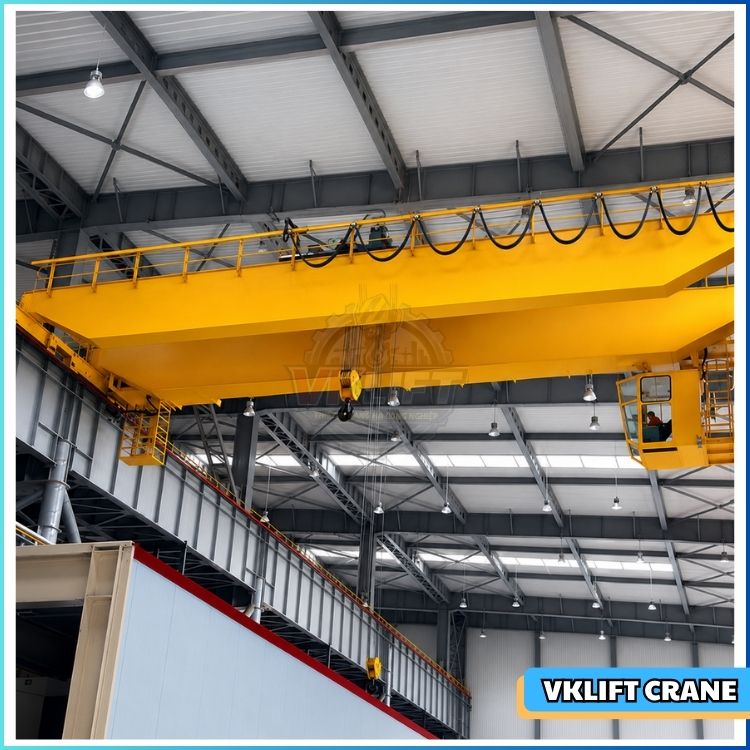

Thiết bị cầu trục 35 Tấn – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Trong gian máy thủy điện, có những cụm thiết bị cần nâng với tải trọng lớn như rotor, các bộ phận cơ khí chính, kết cấu phụ trợ hoặc cụm máy trong quá trình lắp đặt và bảo trì. Song song với đó là rất nhiều công việc nhỏ hơn: đưa dụng cụ, thay thế phụ tùng, tháo lắp nắp che, căn chỉnh thiết bị hay phục vụ đội bảo dưỡng.

Nếu chỉ sử dụng một cơ cấu nâng tải lớn cho mọi thao tác, việc vận hành có thể trở nên cồng kềnh và khó kiểm soát hơn. Vì vậy, phương án cầu trục hai móc 35/5 tấn được lựa chọn để tạo sự linh hoạt rõ rệt trong khai thác:

• Móc chính 35 tấn phục vụ tải trọng lớn, yêu cầu khả năng nâng ổn định.

• Móc phụ 5 tấn phù hợp với công việc bảo trì thường xuyên và nâng chi tiết.

• Hai móc có thể đáp ứng các tình huống vận hành khác nhau mà không cần thay đổi thiết bị nâng.

• Người vận hành chủ động lựa chọn cơ cấu phù hợp với tải, giúp thao tác an toàn và hiệu quả hơn.

Đây là hướng tiếp cận VNID thường ưu tiên khi tư vấn cho công trình năng lượng: không chọn thiết bị chỉ theo tải trọng lớn nhất, mà cần tính đến tần suất, tính chất và mức độ chính xác của từng công việc sau khi nhà máy đi vào vận hành.

1.2. Khả năng nâng tải phải đi cùng sự kiểm soát

Nhiệm vụ nâng hạ tua bin trong gian máy thuỷ điện - VNID

Với cầu trục gian máy, độ ổn định quan trọng không kém tải trọng danh nghĩa. Khi thiết bị được nâng trong không gian có giới hạn, tải cần được kiểm soát tốt trong cả ba chuyển động: nâng hạ, xe con di chuyển ngang và cầu trục di chuyển dọc nhà xưởng.

Các yêu cầu kỹ thuật được VNID đặt ra cho dự án gồm:

• Nâng hạ tải êm, hạn chế rung lắc.

• Giữ tải ổn định khi dừng ở cao độ yêu cầu.

• Hỗ trợ căn chỉnh thiết bị khi lắp đặt hoặc bảo trì.

• Hạn chế va đập lên kết cấu, ray và cơ cấu truyền động.

• Bảo đảm an toàn cho người vận hành và khu vực làm việc phía dưới.

Từ yêu cầu đó, việc lựa chọn cơ cấu nâng, hệ phanh, cáp thép, pa lăng và điều khiển tốc độ được thực hiện đồng bộ, thay vì chỉ tập trung vào dầm cầu trục.

1.3. Từ bản vẽ đến phương án triển khai thực tế

VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.



Ngay từ hồ sơ thiết kế, đội ngũ kỹ thuật VNID kiểm tra mối liên hệ giữa khẩu độ cầu trục, vị trí ray, không gian xe con hoạt động, cao độ nâng và vị trí móc cẩu. Đây là bước nền tảng để bảo đảm thiết bị sau khi lắp đặt có đủ vùng làm việc cần thiết trong gian máy.

Việc chuẩn hóa dữ liệu đầu vào giúp VNID chủ động:

• Xác định cấu hình cầu trục phù hợp với mặt bằng.

• Kiểm soát kích thước kết cấu và các vị trí liên kết.

• Tổ chức phương án đưa thiết bị vào vị trí lắp đặt.

• Chuẩn bị hệ điện, điều khiển và các thiết bị an toàn.

• Rút ngắn thời gian xử lý phát sinh tại công trường.

2. Thông số kỹ thuật cầu trục gian máy 35/5 tấn

2.1. Cấu hình tổng quan của thiết bị

Cầu trục tại dự án được thiết kế theo cấu hình cầu trục gian máy hai móc nâng, trong đó mỗi móc có nhiệm vụ riêng để đáp ứng linh hoạt cho công tác vận hành và bảo trì.

Hạng mục	Thông số
Loại thiết bị	Cầu trục gian máy hai móc
Tải trọng móc chính/móc phụ	35/5 tấn
Khẩu độ cầu trục	Khoảng 11 m
Chiều cao nâng móc chính	14 m
Chiều cao nâng móc phụ	18 m
Tốc độ nâng móc chính	Khoảng 0,2–2 m/phút
Tốc độ nâng móc phụ	Khoảng 0,8–5 m/phút
Tốc độ di chuyển xe con	2–10 m/phút
Tốc độ di chuyển cầu trục	5–15 m/phút
Nguồn điện chính	3 pha – 380V – 50Hz
Điện áp điều khiển	24V
Ray xe con	P30
Ray cầu trục	P43
Điều khiển	Tay bấm và điều khiển từ xa
Cáp cấp điện cầu trục	4Cx10 mm²

Các thông số trên cho thấy đây là giải pháp được tính toán cho môi trường gian máy có yêu cầu cao về độ chính xác khi nâng hạ, không chỉ chú trọng đến công suất nâng tải.

2.2. Móc chính 35 tấn: phục vụ các cụm thiết bị trọng yếu

VNID – Thiết bị nâng hạ không chỉ để nâng tải, mà để tối ưu sản xuất.



Móc chính được thiết kế cho tải trọng làm việc 35 tấn, chiều cao nâng 14 m và sử dụng động cơ công suất 15 kW. Cơ cấu nâng được bố trí hệ cáp thép, tang cuốn, puly và móc cẩu theo sơ đồ kỹ thuật phù hợp để phân bố lực nâng ổn định.

Khi vận hành móc chính, điều quan trọng nhất không phải là đưa tải lên nhanh nhất mà là kiểm soát chính xác hành trình nâng. Tốc độ chậm hỗ trợ người vận hành căn chỉnh vị trí các cụm thiết bị; trong khi dải tốc độ phù hợp vẫn bảo đảm tiến độ cho các công việc nâng hạ thông thường.

Các hạng mục được VNID kiểm tra kỹ trước khi chạy thử gồm:

• Hướng cuốn và sự ổn định của cáp trên tang.

• Tình trạng puly, móc cẩu và chốt an toàn.

• Khả năng đóng/mở của hệ phanh.

• Độ ăn khớp giữa động cơ và hộp giảm tốc.

• Khả năng giữ tải khi cơ cấu dừng ở các vị trí khác nhau.

• Độ rung, tiếng ồn và nhiệt độ bất thường của các cụm truyền động.

2.3. Móc phụ 5 tấn tạo sự linh hoạt cho công tác bảo trì

Palang nâng hạ 5 Tấn – VNID

Móc phụ 5 tấn có chiều cao nâng 18 m, sử dụng động cơ công suất 7,5 kW. Đây là cơ cấu mang ý nghĩa thiết thực trong quá trình khai thác lâu dài của nhà máy.

Thay vì dùng móc chính 35 tấn cho các tải nhỏ, đội vận hành có thể sử dụng móc phụ trong những công việc như:

• Nâng hạ phụ tùng thay thế.

• Đưa dụng cụ và vật tư phục vụ bảo dưỡng.

• Tháo lắp các chi tiết cơ khí có tải trọng vừa.

• Hỗ trợ căn chỉnh thiết bị trong quá trình lắp ráp.

• Phục vụ các đợt kiểm tra định kỳ trong gian máy.

Sự phân chia giữa móc chính và móc phụ giúp cầu trục trở thành một hệ thống linh hoạt hơn, đồng thời hạn chế việc sử dụng cơ cấu nâng lớn cho các công việc không cần thiết.

Gợi ý bài viết: [Cầu trục gian máy là gì? Cấu tạo và ứng dụng trong nhà máy thủy điện].

3. Quy trình VNID kiểm soát chất lượng thiết bị

3.1. Kiểm soát đồng bộ từ kết cấu đến cơ cấu nâng

VNID – Giải pháp được xây dựng từ sự am hiểu thiết bị và yêu cầu thực tế của khách hàng.



Một cầu trục gian máy vận hành hiệu quả là sự kết hợp của nhiều yếu tố: kết cấu dầm, bánh xe, ray, cơ cấu nâng, tủ điện và thiết bị bảo vệ. Vì vậy, VNID không tách rời việc kiểm tra cơ khí với hệ điều khiển.

Trong giai đoạn gia công và lắp ráp, các kỹ thuật viên tập trung kiểm soát:

• Kích thước, độ thẳng và liên kết của dầm chính, dầm biên.

• Các mối hàn và vị trí bulông chịu lực.

• Độ đồng đều của cụm bánh xe.

• Vị trí lắp xe con trên dầm cầu trục.

• Tang cáp, puly, móc cẩu và hệ phanh.

• Tủ điện, cáp nguồn, thiết bị giới hạn hành trình.

• Các điểm bôi trơn của ổ bi và hộp giảm tốc.

Cách triển khai theo từng cụm giúp công việc được kiểm soát tốt hơn trước khi đưa thiết bị đến công trường. Đây cũng là yếu tố giúp giảm thời gian hiệu chỉnh, hạn chế tháo lắp lại và chủ động hơn về tiến độ.

3.2. Vật tư và thiết bị được lựa chọn theo điều kiện vận hành

VNID – Đồng hành cùng các nhà máy bằng những giải pháp nâng hạ an toàn và hiệu quả.



Đối với cầu trục phục vụ công trình thủy điện, VNID chú trọng lựa chọn các cụm thiết bị có chất lượng phù hợp với yêu cầu vận hành: động cơ, hộp giảm tốc, phanh, cáp thép, puly, móc cẩu, ray và hệ thống điện điều khiển.

Chất lượng thiết bị không chỉ được thể hiện qua thương hiệu hay thông số công bố. Quan trọng hơn, các cụm đó phải được lắp đúng kỹ thuật và phối hợp đồng bộ với nhau. Chẳng hạn:

• Cáp thép cần cuốn đúng rãnh tang để tránh chồng chéo.

• Phanh phải giữ tải ổn định nhưng vẫn đóng/mở đúng thời điểm.

• Bánh xe cần được căn chỉnh để giảm mài mòn ray.

• Hệ điện cần bảo đảm nguồn cấp ổn định cho từng cơ cấu.

• Thiết bị giới hạn hành trình và dừng khẩn phải hoạt động tin cậy.

3.3. Hoàn thiện tại xưởng để rút ngắn thao tác tại công trường

VNID – Kỹ thuật là nền tảng tạo nên chất lượng công trình.



Một nguyên tắc trong triển khai của VNID là hoàn thiện tối đa các cụm thiết bị tại xưởng trước khi vận chuyển đến công trình. Điều này giúp giảm đáng kể các công việc lắp ráp phức tạp trên cao, đồng thời nâng hiệu quả phối hợp giữa đội cơ khí và đội điện.

Quy trình này giúp dự án đạt được các lợi ích thực tế:

• Chủ động kiểm tra từng cụm trước khi xuất xưởng.

• Dễ phát hiện và xử lý sớm các sai lệch kỹ thuật.

• Hạn chế thời gian dừng chờ tại công trường.

• Bảo đảm thiết bị được lắp đặt theo đúng trình tự.

• Tăng tính an toàn cho đội ngũ thi công.

4. Lắp đặt, chạy thử và bàn giao tại nhà máy

4.1. Lắp dựng theo trình tự phù hợp với không gian gian máy



VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Công tác lắp đặt cầu trục trong gian máy cần được tính toán kỹ do không gian tập kết và thao tác thường có giới hạn. Từng cụm dầm, xe con, tủ điện và cơ cấu nâng được đưa vào vị trí theo phương án đã chuẩn bị.

Trình tự triển khai cơ bản gồm:

1. Kiểm tra đường ray, cao độ và các điểm liên kết.

2. Đưa dầm chính, dầm biên vào vị trí lắp dựng.

3. Hoàn thiện liên kết kết cấu cầu trục.

4. Lắp đặt xe con 35/5 tấn trên dầm chính.

5. Đấu nối điện nguồn, hệ điều khiển và cáp cấp điện.

6. Căn chỉnh bánh xe, giới hạn hành trình và thiết bị an toàn.

7. Chạy thử không tải, sau đó phối hợp thử tải và kiểm định.

Tại mỗi công đoạn, đội kỹ thuật thực hiện kiểm tra trước khi chuyển sang bước tiếp theo. Cách làm này tạo nên tiến độ ổn định, thay vì đẩy nhanh lắp đặt nhưng để lại rủi ro cần hiệu chỉnh ở giai đoạn cuối.

4.2. Chạy thử từng cơ cấu trước khi vận hành đồng bộ

VNID – Chi phí hợp lý, giải pháp hiệu quả, đầu tư thông minh.



Sau khi hoàn thiện lắp đặt, cầu trục được chạy thử theo nguyên tắc từ riêng lẻ đến đồng bộ. Đầu tiên, kỹ thuật viên kiểm tra cơ cấu nâng chính, móc phụ, xe con và di chuyển cầu trục. Sau đó mới đánh giá toàn bộ thiết bị trong trạng thái vận hành tổng thể.

Nội dung chạy thử tập trung vào:

• Chiều quay và tốc độ động cơ.

• Hoạt động của phanh nâng.

• Khả năng giữ tải của móc chính và móc phụ.

• Độ êm khi xe con, cầu trục di chuyển.

• Hoạt động của công tắc giới hạn hành trình.

• Nút dừng khẩn và các thiết bị bảo vệ.

• Tình trạng cáp thép, puly, tang cuốn sau vận hành.

Gợi ý bài viết: [Quy trình kiểm định cầu trục trước khi đưa vào sử dụng].

4.3. Bàn giao đi cùng hướng dẫn vận hành an toàn

VNID – Kiểm soát chất lượng từ thiết bị đầu vào đến hệ thống hoàn thiện.



Đối với thiết bị nâng có tải trọng lớn, bàn giao không chỉ là hoàn thành lắp đặt. VNID hướng dẫn đơn vị vận hành những nội dung thiết thực để cầu trục duy trì hiệu quả lâu dài.

Một số lưu ý quan trọng gồm:

• Kiểm tra cáp, móc, phanh và chốt an toàn trước mỗi ca.

• Không sử dụng móc chính hoặc móc phụ vượt tải trọng định mức.

• Không đứng, đi lại hoặc làm việc dưới vật đang treo.

• Theo dõi tiếng ồn, rung động và hiện tượng bất thường.

• Bôi trơn các vị trí theo hướng dẫn bảo trì.

• Báo kỹ thuật khi phát hiện cáp mòn, phanh giữ tải kém hoặc cầu trục di chuyển không êm.

5. Giá trị của giải pháp cầu trục 35/5 tấn tại Thủy điện Đạ Sar

5.1. Hai móc nâng, một hệ thống phục vụ trọn vẹn nhu cầu vận hành

VNID – Năng lực tạo niềm tin, kỹ thuật tạo khác biệt.



Giá trị nổi bật của cầu trục gian máy 35/5 tấn không chỉ là khả năng nâng tải lớn. Điểm đáng chú ý là thiết bị giúp nhà máy có một hệ thống nâng hạ linh hoạt hơn cho cả công việc lắp đặt, vận hành và bảo trì.

Trong đó:

• Móc chính 35 tấn phục vụ các cụm thiết bị trọng yếu.

• Móc phụ 5 tấn giúp xử lý nhanh công việc bảo dưỡng thường ngày.

• Cơ cấu di chuyển hỗ trợ đưa tải đến đúng vị trí trong gian máy.

• Điều khiển linh hoạt hỗ trợ người vận hành quan sát tốt hơn.

• Cấu hình đồng bộ tạo điều kiện thuận lợi cho bảo trì lâu dài.

5.2. VNID cung cấp giải pháp cầu trục theo thực tế công trình

VNID – Từ khảo sát đến triển khai, luôn đồng hành cùng khách hàng.



Thông qua dự án cầu trục gian máy tại Thủy điện Đạ Sar, VNID tiếp tục thể hiện năng lực triển khai giải pháp nâng hạ cho các công trình có yêu cầu kỹ thuật cao. Chúng tôi không áp dụng một cấu hình có sẵn cho mọi dự án, mà đánh giá cụ thể tải trọng, không gian lắp đặt, chiều cao nâng, tần suất làm việc và yêu cầu vận hành để lựa chọn phương án phù hợp.

VNID cung cấp các hạng mục:

• Khảo sát và tư vấn giải pháp cầu trục.

• Thiết kế, chế tạo cầu trục gian máy theo yêu cầu.

• Lắp đặt, chạy thử và phối hợp kiểm định.

• Cung cấp pa lăng, tời, thiết bị điện điều khiển và phụ kiện.

• Bảo trì, sửa chữa, cải tạo và nâng cấp cầu trục công nghiệp.

Gợi ý bài viết: [Dịch vụ bảo trì, sửa chữa và nâng cấp cầu trục công nghiệp của VNID].

Nếu Quý khách cần tư vấn cầu trục gian máy cho nhà máy thủy điện, trạm bơm, nhà máy năng lượng hoặc xưởng công nghiệp, VNID sẵn sàng tiếp nhận thông tin tải trọng, khẩu độ, chiều cao nâng và bản vẽ hiện trạng để đề xuất phương án kỹ thuật phù hợp.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Cầu trục gian máy 35/5 tấn phù hợp với công việc nào?

Móc chính 35 tấn phù hợp để nâng các cụm thiết bị lớn; móc phụ 5 tấn phục vụ công việc bảo trì, thay phụ tùng, đưa vật tư và căn chỉnh chi tiết.

2. Vì sao nên dùng cầu trục hai móc trong gian máy?

Hai móc nâng giúp phân chia công việc theo tải trọng, tăng tính linh hoạt và tránh sử dụng cơ cấu nâng lớn cho các thao tác nhỏ, thường xuyên.

3. Khi nào cần bảo trì cầu trục gian máy?

Cầu trục cần được kiểm tra trước mỗi ca và bảo trì định kỳ theo tần suất vận hành. Các hạng mục quan trọng gồm cáp thép, móc cẩu, phanh, bánh xe, ray, hộp giảm tốc và hệ điện.
