Dự án cầu trục gian máy 60/5 tấn tại Nhà máy Thủy điện Đa Nhim Thượng 3

Trong các nhà máy thủy điện, cầu trục gian máy không đơn thuần là thiết bị nâng hạ. Đây là hệ thống phục vụ trực tiếp cho việc lắp đặt, bảo dưỡng và sửa chữa tổ máy, vì vậy từng thông số về tải trọng, chiều cao nâng, khả năng điều khiển và độ ổn định đều cần được tính toán kỹ ngay từ đầu.

Tại Nhà máy Thủy điện Đa Nhim Thượng 3, VNID triển khai phương án cầu trục gian máy 60/5 tấn với hai cơ cấu nâng chính và phụ. Dự án được thực hiện theo định hướng: thiết bị phải đáp ứng tốt tải trọng lớn trong gian máy, đồng thời vận hành linh hoạt, an toàn và thuận tiện cho công tác bảo trì lâu dài của nhà máy.

1. Bài toán thiết bị nâng hạ tại gian máy Thủy điện Đa Nhim Thượng 3

1.1. Vai trò của cầu trục gian máy trong nhà máy thủy điện

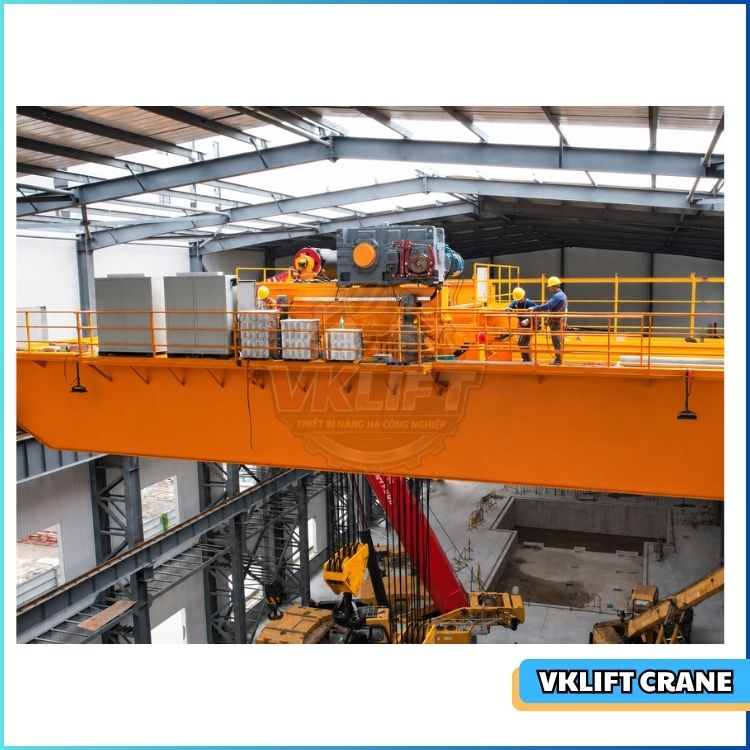

Thiết bị cầu trục nâng hạ gian máy chất lượng – VNID cung cấp và lắp đặt trên toàn quốc

Gian máy là khu vực tập trung các tổ máy, thiết bị cơ khí - điện và nhiều cụm chi tiết có tải trọng lớn. Khi cần lắp đặt, kiểm tra định kỳ hoặc xử lý sự cố, cầu trục phải bảo đảm nâng hạ chính xác, giữ tải ổn định và có đủ vùng làm việc trong toàn bộ không gian nhà máy.

Với dự án này, yêu cầu của chủ đầu tư không chỉ dừng ở mức nâng được tải 60 tấn. Thiết bị cần đáp ứng đồng thời các tiêu chí:

• Nâng hạ an toàn các cụm thiết bị chính trong gian máy.

• Có móc phụ 5 tấn để phục vụ công việc bảo trì và lắp đặt chi tiết nhỏ.

• Di chuyển ổn định dọc theo hành trình làm việc.

• Điều khiển linh hoạt, giúp kỹ thuật viên thao tác chính xác.

• Phù hợp với điều kiện làm việc của công trình thủy điện.

Theo góc nhìn của kỹ sư phụ trách dự án, đây là dạng cầu trục yêu cầu sự cân bằng giữa sức nâng lớn, độ chính xác khi thao tác và khả năng vận hành bền bỉ. Nếu chỉ tập trung vào tải trọng mà không kiểm soát tốt hệ truyền động, phanh và cơ cấu di chuyển, thiết bị sẽ khó đáp ứng hiệu quả trong quá trình khai thác lâu dài.

1.2. Lựa chọn cấu hình cầu trục 60/5 tấn

Gian máy tua bin nhà máy thuỷ điện – VNID

VNID lựa chọn cấu hình cầu trục hai móc gồm móc chính 60 tấn và móc phụ 5 tấn. Cách bố trí này phù hợp với đặc điểm vận hành của gian máy thủy điện, nơi có cả cụm thiết bị nặng và các hạng mục phụ trợ cần thao tác thường xuyên.

• Móc chính 60 tấn: phục vụ nâng hạ các cụm tải lớn như bộ phận cơ khí, thiết bị tổ máy hoặc kết cấu có khối lượng cao.

• Móc phụ 5 tấn: hỗ trợ nâng chi tiết, phụ tùng, dụng cụ bảo trì hoặc thao tác căn chỉnh.

• Chiều cao nâng 25 m: đáp ứng không gian làm việc theo thiết kế gian máy.

• Khẩu độ 16,9 m: giúp cầu trục bao phủ khu vực nâng hạ trong nhà máy.

Việc tích hợp móc phụ ngay trên xe con giúp giảm phụ thuộc vào pa lăng hoặc thiết bị nâng độc lập. Đây là lợi thế rõ rệt khi nhà máy cần thực hiện bảo trì nhanh, đặc biệt trong các giai đoạn dừng máy có kế hoạch.

1.3. Định hướng triển khai của VNID

VNID – Giải pháp kỹ thuật vững chắc cho từng nhu cầu nâng hạ.



Với thiết bị nâng hạ tải trọng lớn, VNID không chỉ bàn giao một bộ cầu trục hoàn chỉnh mà triển khai theo quy trình xuyên suốt: từ rà soát bản vẽ, chế tạo, kiểm tra từng cụm cơ khí đến lắp đặt, chạy thử và hướng dẫn vận hành.

Quy trình này giúp kiểm soát tốt các yếu tố quan trọng:

• Tính đồng bộ giữa kết cấu cầu, xe con và hệ ray.

• Sự phù hợp của động cơ, hộp giảm tốc, phanh và cáp thép.

• Khả năng vận hành của hệ điều khiển biến tần.

• Độ ổn định của cầu trục khi nâng tải và di chuyển.

• An toàn của người vận hành trong quá trình khai thác thiết bị.

2. Thông số kỹ thuật cầu trục gian máy 60/5 tấn

2.1. Bảng thông số kỹ thuật chính

Dưới đây là các thông số chính của cầu trục gian máy được VNID thiết kế cho dự án Thủy điện Đa Nhim Thượng 3:

Hạng mục	Thông số kỹ thuật
Loại thiết bị	Cầu trục gian máy
Tải trọng móc chính/móc phụ	60/5 tấn
Chiều cao nâng móc chính/móc phụ	25/25 m
Khẩu độ cầu trục	16,9 m
Tốc độ nâng móc chính	0,1–1 m/phút
Tốc độ nâng móc phụ	0,5–5 m/phút
Tốc độ di chuyển cầu trục	1–10 m/phút
Tốc độ di chuyển xe con	0,8–8 m/phút
Cấp làm việc móc chính/móc phụ	M3/M3
Nguồn điện	3 pha – 380V – 50Hz
Điện áp điều khiển	24V
Điều chỉnh tốc độ	Biến tần
Kiểu điều khiển	Tay bấm kết hợp điều khiển từ xa
Ray di chuyển	P30

2.2. Cơ cấu nâng chính 60 tấn

VNID – Kết nối giữa thiết kế kỹ thuật và nhu cầu vận hành thực tế của doanh nghiệp.

Cơ cấu nâng chính là trung tâm của toàn bộ thiết bị. Với tải trọng 60 tấn, các chi tiết như tang cuốn cáp, hộp giảm tốc, phanh, động cơ và cụm puly đều phải được lựa chọn phù hợp để duy trì độ ổn định trong quá trình làm việc.

Cơ cấu nâng chính của dự án sử dụng:

• Động cơ nâng công suất 15 kW.

• Tang sử dụng cáp thép đường kính Ø24 mm.

• Sơ đồ pa lăng với 6 puly/2 sợi cáp.

• Hộp giảm tốc và hệ truyền động phù hợp tải trọng lớn.

• Phanh điện thủy lực, giúp kiểm soát quá trình dừng tải an toàn.

Tốc độ nâng chính được thiết kế trong khoảng 0,1–1 m/phút. Tốc độ thấp này đặc biệt cần thiết khi thao tác với các cụm thiết bị nặng, bởi việc nâng hạ chậm và ổn định giúp người vận hành dễ căn chỉnh vị trí, hạn chế rung lắc và giảm nguy cơ va chạm trong gian máy.

2.3. Cơ cấu nâng phụ 5 tấn và cơ cấu di chuyển

Móc phụ 5 tấn sử dụng động cơ công suất 7,5 kW, cáp thép Ø15 mm và phanh điện từ. Dù tải trọng nhỏ hơn, cơ cấu này có vai trò rất quan trọng trong công tác vận hành thường ngày.

Khi cần lắp đặt phụ tùng, thay thế thiết bị nhỏ hoặc treo dụng cụ bảo trì, móc phụ giúp kỹ thuật viên thao tác chủ động hơn mà không cần sử dụng móc chính 60 tấn cho mọi công việc.

Cơ cấu di chuyển cầu trục và xe con đều được tích hợp biến tần điều chỉnh tốc độ, mang lại các lợi ích thiết thực:

• Khởi động và dừng thiết bị êm hơn.

• Hạn chế lắc tải khi di chuyển.

• Hỗ trợ căn chỉnh tải chính xác tại vị trí lắp đặt.

• Giảm tải va đập lên cơ cấu truyền động.

• Nâng cao độ bền của bánh xe, ray và hệ giảm tốc.

Gợi ý internal link: [Cầu trục gian máy là gì? Cấu tạo và nguyên lý hoạt động].

3. Quy trình VNID triển khai cầu trục gian máy 60/5 tấn

3.1. Rà soát thiết kế và điều kiện lắp đặt thực tế

VNID – Chất lượng thiết bị bắt đầu từ giải pháp kỹ thuật chính xác.



Trước khi sản xuất, đội ngũ kỹ sư VNID tiến hành kiểm tra dữ liệu thiết kế liên quan đến khẩu độ, chiều cao nâng, hành trình di chuyển, hệ ray và không gian lắp đặt xe con. Đây là bước quan trọng để bảo đảm cầu trục khi đưa vào gian máy có thể lắp đặt đồng bộ với kết cấu nhà xưởng.

Các nội dung cần làm rõ gồm:

• Kích thước và cao độ của hệ dầm đỡ ray.

• Khoảng cách tim ray và hành trình di chuyển.

• Vị trí cấp điện cho cầu trục.

• Không gian phục vụ lắp dựng dầm chính và xe con.

• Khu vực thao tác khi lắp đặt, chạy thử và kiểm định.

Việc rà soát kỹ ngay từ đầu giúp đội ngũ tránh các phát sinh không cần thiết khi đưa thiết bị đến công trường. Với dự án tải trọng 60 tấn, một sai lệch nhỏ về ray hoặc cao độ cũng có thể ảnh hưởng đáng kể đến khả năng di chuyển của cầu trục.

3.2. Chế tạo và kiểm soát chất lượng tại xưởng

VNID – Từ thiết kế đến lắp đặt, mọi quy trình đều hướng tới hiệu quả lâu dài.



Sau khi thống nhất phương án kỹ thuật, VNID tiến hành gia công kết cấu dầm chính, dầm biên, sàn thao tác, lan can và các cụm xe con. Mỗi công đoạn đều có bước kiểm tra kích thước và độ đồng bộ trước khi chuyển sang lắp ráp.

Quy trình kiểm soát chất lượng tập trung vào:

• Kiểm tra liên kết kết cấu, vị trí lắp cơ cấu và độ thẳng dầm.

• Lắp đặt động cơ, hộp giảm tốc, phanh, tang cuốn và puly.

• Kiểm tra bánh xe, bộ truyền động và cơ cấu chống lệch.

• Hoàn thiện tủ điện, hệ điều khiển 24V và thiết bị an toàn.

• Chạy thử từng cơ cấu trước khi xuất xưởng.

Với VNID, việc kiểm tra không chờ đến khi thiết bị hoàn thiện mới thực hiện. Các cụm quan trọng được kiểm soát ngay trong từng giai đoạn, giúp phát hiện sớm sai lệch và bảo đảm tiến độ chung của dự án.

3.3. Sử dụng thiết bị và vật tư phù hợp môi trường thủy điện

Môi trường thủy điện thường có độ ẩm cao, do đó việc lựa chọn thiết bị điện và hoàn thiện bảo vệ kết cấu thép cần được chú trọng. Tại dự án này, các thiết bị được bôi trơn đầy đủ trước vận hành; hệ cơ khí được kiểm tra để bảo đảm bánh răng ăn khớp êm, ổ bi không phát nóng bất thường sau chạy thử.

Bên cạnh đó, VNID bố trí hệ mái tôn che bảo vệ xe con, góp phần hạn chế ảnh hưởng trực tiếp của bụi, hơi ẩm và điều kiện môi trường đến cơ cấu nâng hạ.

4. Lắp đặt, chạy thử và bàn giao thiết bị

4.1. Lắp dựng cầu trục theo trình tự an toàn

VNID – Năng lực kỹ thuật tạo nên giá trị vận hành thực tế.



Cầu trục gian máy có dầm chính dài gần 17 m và xe con tải trọng lớn, do đó công tác lắp dựng cần được thực hiện theo phương án nâng hạ rõ ràng. Trình tự lắp đặt được kiểm soát từ khi đưa các cụm thiết bị vào vị trí cho đến khi hoàn thiện đấu nối điện.

Các bước triển khai cơ bản gồm:

1. Kiểm tra hệ dầm đỡ ray, cao độ và khoảng cách ray.

2. Đưa dầm chính lên vị trí lắp đặt, hoàn thiện liên kết với dầm biên.

3. Lắp xe con 60/5 tấn và căn chỉnh bánh xe với ray cầu.

4. Lắp đặt hệ cấp điện, tủ điều khiển, tay bấm và điều khiển từ xa.

5. Kiểm tra phanh, giới hạn hành trình, cáp thép và móc cẩu.

6. Chạy thử không tải, có tải và chuẩn bị hồ sơ kiểm định.

Trong quá trình này, đội kỹ thuật đặc biệt chú trọng đến công tác căn chỉnh ray và bánh xe. Đây là yếu tố quyết định cầu trục có thể di chuyển êm, không gây mài mòn bất thường và duy trì tuổi thọ lâu dài.

4.2. Chạy thử các cơ cấu và kiểm tra an toàn

VNID – Lắp đặt chuyên nghiệp, hỗ trợ nhanh chóng, hiệu quả lâu dài.

Sau khi hoàn thiện lắp đặt, từng cơ cấu được chạy thử độc lập trước khi thử đồng bộ toàn bộ hệ thống. Việc này giúp kỹ sư đánh giá chính xác phản hồi của động cơ, phanh, biến tần và hệ điều khiển.

Nội dung kiểm tra bao gồm:

• Chiều quay động cơ và khả năng đóng/mở phanh.

• Tốc độ nâng hạ của móc chính, móc phụ.

• Độ êm khi xe con và cầu trục tăng tốc hoặc dừng.

• Hoạt động của giới hạn hành trình và nút dừng khẩn cấp.

• Nhiệt độ ổ bi, hộp giảm tốc và tiếng ồn cơ khí.

• Khả năng giữ tải ổn định của phanh nâng.

Gợi ý internal link: [Quy trình kiểm định cầu trục trước khi đưa vào vận hành].

4.3. Hướng dẫn vận hành và bảo trì sau bàn giao

Một thiết bị có chất lượng tốt cần đi cùng quy trình vận hành đúng. Sau khi hoàn thiện chạy thử, đội ngũ VNID hướng dẫn đơn vị sử dụng kiểm tra thiết bị đầu ca, vận hành các cấp tốc độ, nhận biết dấu hiệu bất thường và thực hiện bảo dưỡng cơ bản.

Các hạng mục cần kiểm tra định kỳ gồm:

• Cáp thép, móc cẩu và chốt an toàn.

• Phanh nâng, phanh di chuyển.

• Bulông liên kết, bánh xe và ray.

• Dầu mỡ bôi trơn tại ổ bi, hộp giảm tốc.

• Tủ điện, biến tần và hệ điều khiển.

• Giới hạn hành trình, nút dừng khẩn cấp.

5. Giá trị dự án và năng lực triển khai cầu trục của VNID

5.1. Hiệu quả của giải pháp cầu trục 60/5 tấn

VNID – Đồng hành cùng các nhà máy bằng những giải pháp nâng hạ an toàn và hiệu quả.



Cầu trục gian máy 60/5 tấn mang lại phương án nâng hạ phù hợp cho công việc vận hành và bảo trì tại Nhà máy Thủy điện Đa Nhim Thượng 3. Sự kết hợp giữa móc chính tải lớn và móc phụ linh hoạt giúp đơn vị vận hành chủ động hơn trong nhiều tình huống làm việc.

Các giá trị chính của giải pháp gồm:

• Đáp ứng nâng tải lớn với móc chính 60 tấn.

• Tăng tính linh hoạt nhờ móc phụ 5 tấn.

• Điều khiển êm, dễ căn chỉnh nhờ biến tần.

• Hạn chế rủi ro trong quá trình nâng hạ thiết bị quan trọng.

• Hỗ trợ công tác bảo trì định kỳ nhanh và hiệu quả hơn.

5.2. VNID cung cấp giải pháp từ thiết kế đến vận hành

VNID – Mỗi thiết bị là một giải pháp được thiết kế cho nhu cầu thực tế.



Thông qua dự án này, VNID tiếp tục khẳng định năng lực triển khai thiết bị nâng hạ theo yêu cầu thực tế của công trình. Chúng tôi không áp dụng một cấu hình cố định cho mọi dự án mà phân tích cụ thể tải trọng, khẩu độ, chiều cao nâng, môi trường làm việc và yêu cầu vận hành để xây dựng phương án phù hợp.

VNID cung cấp các dịch vụ:

• Tư vấn và thiết kế cầu trục theo mặt bằng thực tế.

• Chế tạo cầu trục gian máy, cầu trục dầm đơn, dầm đôi và cổng trục.

• Lắp đặt, chạy thử và phối hợp kiểm định thiết bị.

• Bảo trì, sửa chữa, cải tạo và nâng cấp hệ thống cầu trục.

• Cung cấp pa lăng, tời điện, tủ điện, biến tần và phụ kiện nâng hạ.

Gợi ý internal link: [Dịch vụ bảo trì và sửa chữa cầu trục công nghiệp của VNID].

Nếu Quý khách đang cần tư vấn giải pháp cầu trục cho nhà máy thủy điện, trạm bơm, xưởng kết cấu thép hoặc nhà máy sản xuất, VNID sẵn sàng khảo sát và đề xuất phương án phù hợp với nhu cầu vận hành thực tế.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Cầu trục gian máy 60/5 tấn dùng cho những công việc nào?

Thiết bị phù hợp để nâng hạ các cụm thiết bị lớn trong gian máy, đồng thời sử dụng móc phụ 5 tấn cho công tác bảo trì, thay thế phụ tùng và căn chỉnh chi tiết.

2. Vì sao cầu trục 60 tấn cần sử dụng biến tần?

Biến tần giúp cầu trục khởi động, dừng và thay đổi tốc độ êm hơn; từ đó giảm rung lắc tải, hỗ trợ thao tác chính xác và bảo vệ cơ cấu truyền động.

3. Khi nào cần bảo trì cầu trục gian máy?

Cầu trục cần được kiểm tra đầu ca và bảo trì định kỳ theo tần suất vận hành. Các hạng mục quan trọng gồm cáp thép, phanh, bánh xe, ray, hộp giảm tốc, tủ điện và thiết bị an toàn.
