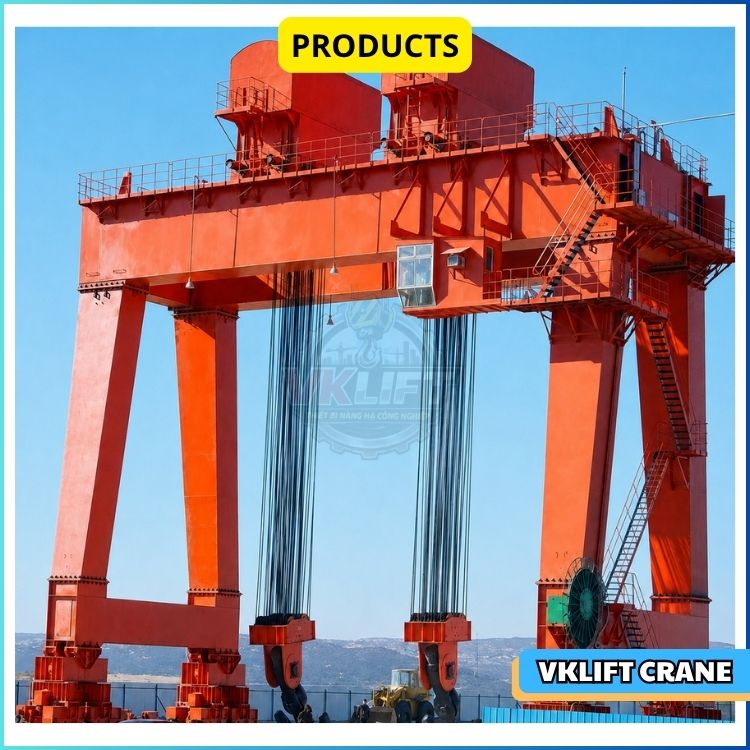

Xem ảnh lớn		Dự án cổng trục chân dê 2x15T tại Thủy điện Rào Trăng 4 Dự án cổng trục chân dê 2x15T/2x5T tại Thủy điện Rào Trăng 4 là bài toán tổng hợp giữa tải trọng nâng lớn, môi trường ẩm và điều kiện thi công miền núi. Cùng tìm hiểu phương án kỹ thuật, quy trình triển khai và kinh nghiệm vận hành thiết bị an toàn, ổn định.
		► Yêu cầu báo giá   |   Tải Catalog   |   In trang

Thông tin chi tiết Dự án cổng trục chân dê 2x15T tại Thủy điện Rào Trăng 4

Dự án cổng trục chân dê 2x15 tấn tại Thủy điện Rào Trăng 4

Các công trình thủy điện luôn đặt ra yêu cầu cao đối với thiết bị nâng hạ: tải trọng lớn, không gian lắp đặt đặc thù, môi trường ẩm và yêu cầu vận hành an toàn trong thời gian dài. Với dự án tại Nhà máy Thủy điện Rào Trăng 4, VNID đã triển khai giải pháp cổng trục chân dê 2x15T/2x5T nhằm đáp ứng nhu cầu nâng hạ, lắp đặt và bảo trì thiết bị tại công trình.

Từ khâu tiếp nhận yêu cầu kỹ thuật, thiết kế kết cấu, chế tạo đến vận chuyển, lắp dựng và chạy thử, đây là một dự án đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ kỹ sư, tổ lắp đặt và chủ đầu tư. Bài viết dưới đây chia sẻ lại hành trình triển khai dưới góc nhìn của kỹ sư trực tiếp tham gia dự án.

1. Dự án cổng trục chân dê 2x15 tấn tại Thủy điện Rào Trăng 4

1.1. Bài toán nâng hạ tại công trình thủy điện miền núi

Dự án cổng trục chân dê Thuỷ điện – VNID cung cấp và lắp đặt trên toàn quốc

Thủy điện Rào Trăng 4 nằm tại khu vực xã Phong Xuân, huyện Phong Điền, tỉnh Thừa Thiên Huế cũ, thuộc vùng có địa hình đồi núi và chịu ảnh hưởng rõ rệt của thời tiết miền Trung. Với những công trình dạng này, việc lựa chọn thiết bị nâng hạ không thể chỉ dựa trên tải trọng nâng danh nghĩa.

Yêu cầu đặt ra là hệ thống phải đáp ứng đồng thời các yếu tố:

• Nâng hạ ổn định những cụm thiết bị có tải trọng lớn.

• Có khả năng thao tác linh hoạt với nhiều loại tải khác nhau.

• Phù hợp với điều kiện làm việc có độ ẩm cao.

• Thuận tiện cho công tác vận hành, bảo dưỡng thiết bị về sau.

• Bảo đảm an toàn khi lắp đặt và vận hành tại công trường có điều kiện tiếp cận phức tạp.

Từ yêu cầu đó, VNID đã đề xuất phương án cổng trục chân dê 2x15T/2x5T, tích hợp hai móc chính tải trọng lớn và hai móc phụ trợ. Cấu hình này giúp thiết bị vừa có năng lực nâng tải lớn, vừa đáp ứng các công việc lắp đặt, căn chỉnh hoặc bảo trì các chi tiết có tải trọng nhỏ hơn.

1.2. Đặc điểm ảnh hưởng đến quá trình vận chuyển và lắp đặt

VNID – Từ thiết kế đến lắp đặt, mọi quy trình đều hướng tới hiệu quả lâu dài.



Điều tạo nên sự khác biệt của dự án không chỉ là quy mô thiết bị mà còn là bối cảnh triển khai. Khu vực Rào Trăng có tuyến tiếp cận qua địa hình miền núi, cần đặc biệt lưu ý đến độ dốc, bán kính cua, mặt đường, thời tiết và phương án tập kết vật tư.

Trong quá trình lập phương án triển khai, đội ngũ kỹ sư tập trung đánh giá:

• Kích thước, khối lượng từng cụm kết cấu khi vận chuyển.

• Khả năng tiếp cận của xe chở hàng và xe cẩu lắp.

• Vị trí tập kết an toàn trước khi đưa thiết bị vào lắp dựng.

• Điều kiện thi công trong mùa mưa, nguy cơ đường trơn trượt hoặc gián đoạn vận chuyển.

• Trình tự lắp dựng phù hợp với mặt bằng thực tế tại công trường.

Vì vậy, một dự án cổng trục tại thủy điện cần được nhìn nhận như một bài toán tổng thể giữa thiết kế kỹ thuật – logistics – an toàn thi công – khả năng vận hành lâu dài.

1.3. Vai trò của cổng trục trong công tác vận hành nhà máy

VNID – Năng lực kỹ thuật tạo nên giá trị vận hành thực tế.



Cổng trục chân dê tại Thủy điện Rào Trăng 4 được thiết kế để hỗ trợ nâng hạ các thiết bị và cụm chi tiết phục vụ quá trình vận hành, lắp đặt và bảo trì. Đối với môi trường thủy điện, thiết bị không chỉ cần nâng được tải mà còn phải đảm bảo thao tác chính xác, hạn chế rung lắc và giúp người vận hành kiểm soát tốt vị trí vật nâng.

Việc sử dụng cấu hình nhiều móc nâng cũng mang lại tính linh hoạt cao hơn, đặc biệt khi cần phối hợp nâng các cụm tải dài hoặc tải cần căn chỉnh vị trí trong quá trình lắp đặt.

2. Phương án kỹ thuật cổng trục chân dê 2x15T/2x5T

2.1. Cấu hình hai móc chính và hai móc phụ

Bản vẽ kĩ thuật cho dự án cổng trục chân dê 2x15T – VNID

Thiết bị được thiết kế với móc chính 2x15 tấn và móc phụ 2x5 tấn. Đây là cấu hình phù hợp cho các công việc nâng hạ thiết bị thủy điện có nhiều cấp tải trọng khác nhau.

• Móc chính 2x15T: phục vụ nâng các cụm thiết bị lớn, cần khả năng chịu tải cao và phân bố lực hợp lý.

• Móc phụ 2x5T: hỗ trợ nâng các chi tiết phụ trợ, thiết bị nhỏ hơn hoặc thực hiện thao tác căn chỉnh.

• Khoảng cách móc chính 4,3 m: tạo điều kiện nâng các cụm tải có kích thước dài, yêu cầu ổn định.

• Khoảng cách móc phụ 1,8 m: hỗ trợ thao tác linh hoạt cho các hạng mục phụ trợ.

Việc bố trí nhiều móc nâng giúp nhà máy giảm sự phụ thuộc vào thiết bị cẩu phụ, đồng thời tăng hiệu quả trong các đợt bảo trì định kỳ.

2.2. Thông số kỹ thuật chính của dự án

Hạng mục	Thông số kỹ thuật
Loại thiết bị	Cổng trục chân dê
Tải trọng móc chính	2x15 tấn
Tải trọng móc phụ	2x5 tấn
Chiều cao nâng	24 m
Khẩu độ cầu trục	5,5 m
Tốc độ nâng hạ	0,31–3,1 m/phút
Tốc độ di chuyển cổng trục	0,6–6 m/phút
Tốc độ di chuyển xe con	0,6–6 m/phút
Cấp làm việc	M3
Nguồn điện	3 pha – 380V – 50Hz
Điều chỉnh tốc độ	Biến tần
Kiểu điều khiển	Cabin
Ray di chuyển	P38
Khối lượng kết cấu tổng thể	Khoảng 36,4 tấn

2.3. Các điểm kỹ thuật đáng chú ý

Một trong những yêu cầu quan trọng của dự án là thiết bị phải vận hành ổn định trong điều kiện khí hậu nhiệt đới ẩm. Vì vậy, từ đầu giai đoạn thiết kế, các yêu cầu về kết cấu, sơn bảo vệ và thiết bị điện đã được đặt ra rõ ràng.

Các hạng mục được chú trọng gồm:

• Kết cấu thép được làm sạch bề mặt trước khi sơn.

• Hệ sơn chống ăn mòn được lựa chọn theo yêu cầu của công trình thủy điện.

• Kết cấu thép, cabin và lan can hoàn thiện với màu vàng cam, tăng khả năng nhận diện an toàn.

• Cơ cấu nâng, phanh, hộp giảm tốc và bánh xe được kiểm tra kỹ trước khi xuất xưởng.

• Hệ biến tần giúp thiết bị tăng/giảm tốc êm hơn, hạn chế giật tải khi thao tác.

Quý khách có thể tham khảo thêm: [Cấu tạo và nguyên lý hoạt động của cổng trục chân dê] để hiểu rõ hơn về các bộ phận chính của thiết bị.

3. Từ bản vẽ đến chế tạo: quá trình chuẩn bị dự án

3.1. Khảo sát yêu cầu và kiểm tra dữ liệu đầu vào

VNID – Mỗi công trình là sự kết hợp giữa công nghệ, kỹ thuật và sự chính xác trong từng chi tiết.



Trước khi sản xuất, đội ngũ kỹ sư cần làm rõ nhiều thông tin thực tế hơn ngoài các thông số trên bản vẽ. Trong đó, quan trọng nhất là mặt bằng lắp đặt, hệ ray, cao độ, vị trí neo chân cổng và khu vực thao tác cẩu lắp.

Các nội dung cần kiểm tra bao gồm:

• Độ thẳng, độ song song và cao độ của hệ ray di chuyển.

• Khả năng chịu lực của nền móng và vị trí đặt ray.

• Không gian lắp dựng dầm chính, chân cổng và xe con.

• Hướng tiếp cận của phương tiện vận chuyển.

• Khu vực bố trí thiết bị cẩu hỗ trợ lắp đặt.

Chỉ khi các dữ liệu đầu vào được xác nhận chính xác, bản vẽ sản xuất và phương án lắp đặt mới có thể phát huy hiệu quả trong thực tế.

3.2. Gia công kết cấu thép và lắp ráp các cụm thiết bị

VNID – Am hiểu thiết bị, tinh thông kỹ thuật, tối ưu vận hành.



Cổng trục có khối lượng kết cấu lớn nên quá trình chế tạo cần được chia thành nhiều cụm phù hợp cho gia công, kiểm tra và vận chuyển. Các cụm chính gồm dầm chính, chân cổng, dầm ngang, xe con, cabin vận hành, lan can, thang leo và cơ cấu di chuyển.

Trong giai đoạn này, đội ngũ kỹ thuật thực hiện:

• Gia công, tổ hợp và hàn kết cấu theo bản vẽ.

• Kiểm tra kích thước, vị trí liên kết và độ thẳng của dầm.

• Lắp ráp cơ cấu nâng, động cơ, hộp giảm tốc, tang cuốn cáp và phanh.

• Kiểm tra bánh xe, hệ truyền động và khả năng ăn khớp với ray.

• Thử hoạt động từng cụm trước khi hoàn thiện sơn và đóng gói.

Mục tiêu không chỉ là hoàn thành đúng kích thước mà còn là bảo đảm các cụm thiết bị khi đưa ra công trường có thể lắp ghép đồng bộ, hạn chế tối đa việc xử lý phát sinh.

3.3. Chuẩn bị phương án vận chuyển

Với công trình ở khu vực miền núi, vận chuyển là một trong các bước cần tính toán kỹ. Thiết bị được phân chia thành các kiện hàng phù hợp với phương tiện vận tải và điều kiện đường đi.

Các lưu ý chính gồm:

• Không vận chuyển nguyên cụm khi kích thước hoặc tải trọng vượt khả năng lưu thông an toàn.

• Chằng buộc chắc chắn các cụm dầm, chân cổng và thiết bị cơ khí.

• Bảo vệ tủ điện, động cơ và bộ phận điện khỏi va đập, nước mưa.

• Kiểm tra lộ trình trước khi điều xe, đặc biệt tại các đoạn đường hẹp, dốc hoặc cua gấp.

• Chủ động phương án dự phòng theo tình hình thời tiết thực tế.

4. Lắp đặt, căn chỉnh và chạy thử cổng trục tại công trường

4.1. Kiểm tra ray và chuẩn bị mặt bằng lắp dựng

VNID – Thiết bị nâng hạ được thiết kế nhằm đáp ứng hiệu quả vận hành trong môi trường công nghiệp.



Hệ ray là nền tảng quyết định độ ổn định của cổng trục. Nếu ray không đảm bảo độ thẳng, độ song song hoặc cao độ, thiết bị có thể di chuyển nặng, lệch bánh xe và ảnh hưởng đến tuổi thọ cơ cấu.

Trước khi lắp dựng, cần kiểm tra:

• Tim ray và khoảng cách hai bên ray.

• Cao độ ray trên toàn bộ hành trình.

• Liên kết ray, bản mã và bulông neo.

• Vị trí chặn cuối ray, giới hạn hành trình.

• Khu vực cẩu lắp, rào chắn và cảnh báo an toàn.

4.2. Trình tự lắp dựng các cụm chính

VNID – Giải pháp đúng giúp doanh nghiệp tiết kiệm nhiều hơn về lâu dài.



Quá trình lắp đặt được thực hiện theo phương án đã lập trước, với mục tiêu bảo đảm ổn định kết cấu ở từng bước. Tùy mặt bằng thực tế, trình tự có thể điều chỉnh, tuy nhiên thường gồm:

1. Lắp đặt và cố định chân cổng trên ray.

2. Cẩu lắp dầm chính, dầm ngang và hoàn thiện liên kết kết cấu.

3. Lắp xe con nâng hạ lên dầm.

4. Lắp cabin, sàn thao tác, lan can, thang leo và các thiết bị phụ trợ.

5. Đấu nối hệ điện, cấp nguồn và kiểm tra các cơ cấu.

6. Căn chỉnh bánh xe, phanh, giới hạn hành trình và vị trí làm việc của móc.

Tại mỗi công đoạn, đội ngũ lắp đặt đều cần kiểm tra liên kết bulông, vị trí chốt an toàn và sự ổn định của kết cấu trước khi chuyển sang bước tiếp theo.

4.3. Cài đặt điện điều khiển và chạy thử

Cổng trục sử dụng nguồn điện 3 pha 380V – 50Hz, điều khiển từ cabin và có hệ biến tần điều chỉnh tốc độ. Sau khi hoàn thiện đấu nối, việc chạy thử được tiến hành từ không tải đến có tải.

Nội dung chạy thử gồm:

• Kiểm tra chiều quay động cơ và khả năng đóng/mở phanh.

• Chạy thử cơ cấu nâng hạ, xe con và di chuyển cổng trục.

• Kiểm tra công tắc hành trình, nút dừng khẩn cấp và tín hiệu cảnh báo.

• Theo dõi độ êm, tiếng ồn, nhiệt độ ổ bi và hộp giảm tốc.

• Thực hiện thử tải và kiểm định theo quy định trước khi bàn giao.

Gợi ý internal link: [Quy trình kiểm định cầu trục, cổng trục trước khi đưa vào sử dụng].

5. Những kinh nghiệm quan trọng từ dự án cổng trục thủy điện

5.1. Thiết kế phải bám sát điều kiện vận hành

VNID – Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp giải pháp kỹ thuật.



Một thiết bị nâng hạ tốt không chỉ có tải trọng phù hợp mà còn phải tương thích với điều kiện làm việc thực tế. Đối với công trình thủy điện, cần đặc biệt quan tâm đến:

• Độ ẩm và nguy cơ ăn mòn.

• Tần suất vận hành thực tế.

• Không gian lắp đặt và chiều cao nâng yêu cầu.

• Quy trình bảo trì sau khi nhà máy đi vào vận hành.

• Khả năng tiếp cận thiết bị khi cần sửa chữa.

5.2. Không bỏ qua công tác căn chỉnh ray và cơ cấu di chuyển

Nhiều sự cố trong vận hành cổng trục bắt nguồn từ ray di chuyển không đảm bảo hoặc bánh xe bị lệch. Vì vậy, công tác căn chỉnh cần được thực hiện cẩn thận ngay từ đầu.

Các dấu hiệu cần theo dõi trong quá trình sử dụng gồm:

• Cổng trục di chuyển có tiếng kêu bất thường.

• Bánh xe bị mòn lệch hoặc có hiện tượng trượt ray.

• Động cơ di chuyển nóng bất thường.

• Cổng trục có rung lắc khi khởi động hoặc dừng.

• Cơ cấu phanh không giữ tải ổn định.

Gợi ý internal link: [Hướng dẫn bảo trì cổng trục chân dê để thiết bị vận hành bền bỉ].

5.3. An toàn luôn là yêu cầu ưu tiên

Cổng trục nâng tải lớn chỉ được vận hành bởi người đã được hướng dẫn và hiểu rõ quy trình an toàn. Trong mọi trường hợp, không được nâng quá tải, đứng dưới vật nâng hoặc vận hành thiết bị khi cơ cấu có dấu hiệu bất thường.

Người vận hành cần thực hiện kiểm tra đầu ca, đặc biệt với:

• Cáp thép, móc cẩu và chốt an toàn.

• Phanh nâng, giới hạn hành trình và nút dừng khẩn cấp.

• Nguồn điện, tủ điều khiển và hệ thống cảnh báo.

• Ray di chuyển và khu vực làm việc bên dưới tải.

• Tình trạng thời tiết khi cổng trục làm việc ngoài trời.

6. VNID – Đơn vị tư vấn và triển khai cổng trục chân dê theo yêu cầu

VNID – Năng lực kỹ thuật được thể hiện qua từng dự án đã triển khai.



Dự án cổng trục chân dê 2x15 tấn tại Thủy điện Rào Trăng 4 là một ví dụ cho thấy thiết bị nâng hạ cần được triển khai đồng bộ từ khảo sát, thiết kế, chế tạo đến lắp đặt và chạy thử. Với các dự án có điều kiện đặc thù như thủy điện, bãi kết cấu thép hoặc khu vực ngoài trời, sự chuẩn bị kỹ lưỡng ngay từ đầu giúp giảm rủi ro trong thi công và nâng cao độ ổn định khi vận hành.

VNID cung cấp giải pháp trọn gói cho các dòng cổng trục chân dê, cổng trục dầm đơn, cổng trục dầm đôi, cầu trục nhà xưởng, pa lăng, tời điện và thiết bị nâng hạ công nghiệp. Đội ngũ kỹ sư của chúng tôi sẽ dựa trên tải trọng, khẩu độ, chiều cao nâng, môi trường làm việc và mặt bằng thực tế để tư vấn phương án phù hợp.

Quý khách đang cần thiết kế hoặc nâng cấp cổng trục cho công trình thủy điện, bãi gia công kết cấu thép, kho vật liệu hay nhà máy sản xuất? Hãy liên hệ VNID để được khảo sát và tư vấn giải pháp kỹ thuật phù hợp, an toàn và tối ưu chi phí.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp

1. Cổng trục 2x15T/2x5T phù hợp với những công việc nào?

Thiết bị phù hợp nâng hạ các cụm máy móc lớn, chi tiết cơ khí, cửa van, thiết bị thủy công và các hạng mục cần thao tác bằng nhiều móc nâng tại công trình thủy điện hoặc khu công nghiệp.

2. Vì sao cổng trục thủy điện cần sơn chống ăn mòn?

Môi trường có độ ẩm cao làm tăng nguy cơ rỉ sét kết cấu thép và ảnh hưởng đến tuổi thọ thiết bị. Hệ sơn chống ăn mòn giúp bảo vệ kết cấu, giảm chi phí bảo trì và duy trì độ bền lâu dài.

3. Cổng trục chân dê có thể điều khiển bằng biến tần không?

Có. Biến tần giúp điều chỉnh tốc độ nâng hạ và di chuyển, hỗ trợ khởi động/dừng êm hơn, hạn chế rung lắc tải và tăng khả năng thao tác chính xác.



---
