Giải Pháp Cấp Điện Cho Cổng Trục Container Bằng Rulo Cuốn Cáp Điện: Bài Toán Vận Hành Hiệu Quả Tại Cảng Biển

Chào các bạn đồng nghiệp và quý doanh nghiệp khai thác cảng, logistics,

Trong các trung tâm logistics hay cảng biển hiện đại, các dòng cổng trục RTG (Rubber Tyred Gantry crane) và RMG (Rail Mounted Gantry crane) được ví như xương sống của toàn bộ quy trình luân chuyển hàng hóa. Khác với hệ thống cầu trục trong nhà xưởng, cổng trục container ngoài bãi cảng vận hành trong một môi trường khắc nghiệt hơn rất nhiều. Với hành trình di chuyển dài hàng trăm mét kèm theo áp lực thời gian xếp dỡ nghiêm ngặt, việc đảm bảo nguồn năng lượng liên tục và ổn định cho các cỗ máy này là yếu tố sống còn.

VNID – Đơn vị cung cấp Rulo cuốn cáp điện cho mọi ngành công nghiệp tại Việt Nam

Nhiều năm trực tiếp khảo sát và xử lý kỹ thuật tại các bãi container, tôi nhận thấy hệ thống cấp điện cổng trục container bằng tang cuốn cơ khí luôn là hạng mục cần sự đầu tư bài bản nhất. Bài viết này, tôi xin chia sẻ những góc nhìn chuyên sâu từ thực tế công trường về cách giải quyết bài toán năng lượng thông qua giải pháp rulo cuốn cáp điện cổng trục container chuyên dụng.

1. Môi trường cảng biển và những "thách thức ngầm" đối với hệ thống cấp điện

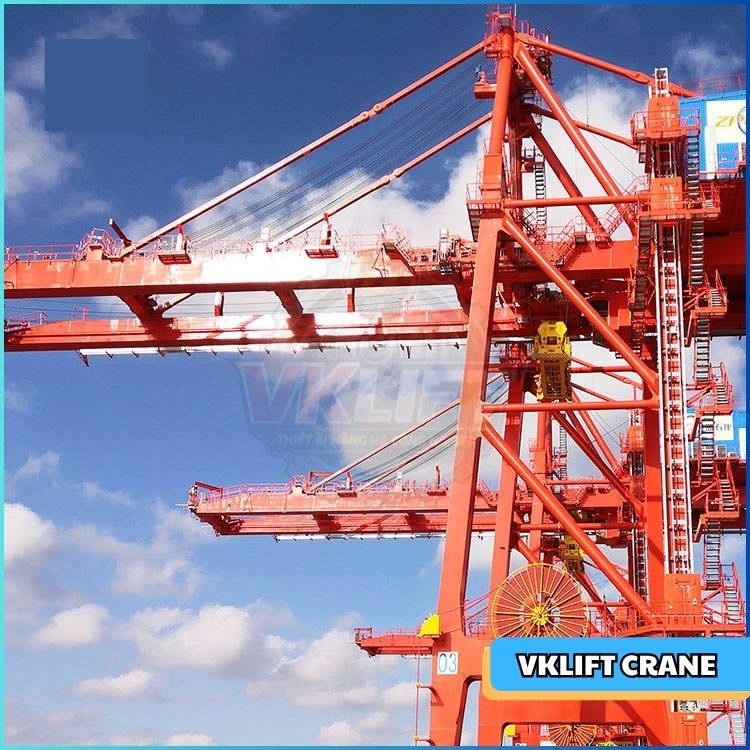

Rulo cuốn cáp điện cho cầu trục cảng - VNID

Khi thiết kế hoặc lựa chọn phương án hệ thống cấp điện cảng biển, lỗi phổ biến của nhiều đơn vị là bê nguyên tiêu chuẩn nhà xưởng ra ngoài bãi container. Thực tế, khí hậu và động lực học bãi bến bốc xếp khắc nghiệt hơn rất nhiều.

1.1 Khí hậu khắc nghiệt phá hủy cơ khí và cách điện

• Hơi muối và độ ẩm cao: Đây là kẻ thù số một gây ra hiện tượng ăn mòn điện hóa. Lớp vỏ bọc cơ khí của rulo, nếu không được xử lý bề mặt bằng sơn epoxy chống ăn mòn cấp độ cao (C5M theo tiêu chuẩn ISO 12944), sẽ nhanh chóng bị rỉ sét chỉ sau một mùa mưa bão.

• Bụi bặm mịn từ bãi hàng: Bụi bẩn kết hợp với hơi ẩm mặn tạo thành một lớp màng dẫn điện bám lên bộ cổ góp điện (slip ring assembly). Hiện tượng này rất dễ gây ra sự cố phóng điện bề mặt, làm cháy chổi than và gián đoạn dòng điện.

1.2 Tải vận hành nặng và rung động liên tục

Khi cổng trục container nhấc một thùng hàng 40 feet nặng gần 30 tấn và bắt đầu tăng tốc di chuyển dọc bãi, toàn bộ kết cấu thép của xe lớn sẽ chịu những cú giật quán tính rất mạnh. Rung động này truyền trực tiếp lên cụm cable reel cổng trục container. Nếu kết cấu giá đỡ và vòng bi chịu tải của tang cuốn không được tính toán chống rung động, hệ thống sẽ rất nhanh bị rơ lỏng, lệch tâm trục hoặc rạn nứt mối hàn chân đế.

Thực tế vận hành: Tại các cảng biển có tần suất bốc xếp cao, một hệ thống hệ thống cấp điện RTG hoặc RMG hoạt động gần như 24/7. Việc dừng một con cẩu chỉ vì đứt cáp điện hay hỏng cổ góp sẽ kéo theo sự ùn ứ của cả chuỗi xe đầu kéo phía dưới. Do đó, độ tin cậy của rulo tại đây không đơn thuần là thông số kỹ thuật, mà nó ảnh hưởng trực tiếp đến chỉ số KPI giải phóng tàu của cảng.

Đề xuất: bài viết về hệ thống cấp điện cho RTG/RMG crane để tìm hiểu sâu hơn về các cấu trúc nguồn bãi bến



2.Bài toán hành trình siêu dài và động lực học lực kéo cáp bãi container

VNID - Thiết kế đúng tải trọng là nền tảng cho một hệ thống nâng hạ an toàn.



Cổng trục RMG hoặc RTG thường chạy dọc theo các block container với chiều dài hành trình từ 150m đến hơn 500m. Ở khoảng cách này, việc sử dụng rulo cuốn bằng lò xo (spring) hoàn toàn bất khả thi do giới hạn về chiều dài dây và độ mỏi vật lý của lò xo.

2.1 Những sự cố cơ học phân bố dọc theo hành trình lớn

Khi kéo một sợi cáp điện container crane dài vài trăm mét dọc theo máng đỡ, trọng lượng bản thân của sợi cáp rất lớn (có thể lên tới hàng tấn). Điều này sinh ra một loạt các hiện tượng nguy hiểm:

• Hiện tượng xoắn cáp (twisting): Lực kéo liên tục kết hợp với chuyển động uốn cong khi cuộn vào tang khiến các lõi đồng bên trong xu hướng tự xoắn lại quanh trục của nó, gây phồng vỏ hoặc đứt ngầm dây tín hiệu điều khiển.

• Hiện tượng chùng cáp và lệch lớp: Khi cổng trục giảm tốc đột ngột, tang cuốn theo quán tính vẫn quay thêm vài vòng, khiến cáp bị trùng xuống và đè chồng chéo lên nhau (lệch lớp), không rơi đúng vào các rãnh dẫn hướng trên cụm cable reeling drum.

2.2 Phân tích lực kéo cáp thực tế và ưu thế của Reel Motorized

Để thắng được lực ma sát của cáp với lòng máng và lực quán tính khi khởi động, hệ thống cần một lực kéo cáp điện cầu trục được kiểm soát động năng theo thời gian thực.

Hệ thống reel motorized (rulo cuốn cáp dẫn động bằng động cơ) xử lý triệt để vấn đề này nhờ tích hợp hệ thống ly hợp thủy lực hoặc động cơ mô-men xoắn chuyên dụng. Nó cho phép điều chỉnh mô-men kéo tỉ lệ thuận với độ dài của sợi cáp đang nằm ngoài bãi, đảm bảo lực căng luôn nằm trong giới hạn an toàn của nhà sản xuất cáp.

Kinh nghiệm kỹ sư: Đối với hành trình dài cable reel vượt quá 200m, giải pháp tối ưu là sử dụng phương pháp cấp điện ở giữa hành trình (center feed). Cổng trục sẽ di chuyển từ đầu này sang đầu kia, rulo sẽ nhả cáp ra một nửa hành trình rồi lại cuốn ngược lại trong nửa hành trình còn lại. Giải pháp này giúp giảm một nửa chiều dài tang cuốn và tiết kiệm đáng kể chi phí cáp.

Đề xuất: bài viết về tính toán lực kéo cáp để xem công thức tính toán mô-men cuốn cho hành trình siêu dài



3.Bản chất vận hành của Reel Motorized công suất lớn trong việc kiểm soát lực căng

VNID - Một hệ thống cầu trục tốt không chỉ mạnh mà còn phải ổn định và chính xác.



Đối với các dòng cẩu cảng, motorized cable reel không hoạt động độc lập mà là một hệ thống truyền động thông minh đồng bộ với hệ thống điều khiển trung tâm (PLC) của cẩu.

3.1 Vai trò then chốt của Reel Motorized Torque Motor

Trái tim của hệ thống này là cụm reel motorized torque motor. Khác với các motor thông thường, động cơ mô-men xoắn cho rulo cảng biển có thể bị ép quay ngược chiều điện trường cấp vào (chế độ hãm khi nhả cáp) trong nhiều giờ liền mà không bị quá nhiệt.

3.2 Cơ chế phản hồi động học khi tăng tốc và đảo chiều

Khi cổng trục container tăng tốc từ 0 lên 45m/phút để đón container:

1. PLC của cẩu phát lệnh di chuyển, đồng thời gửi tín hiệu đồng bộ đến bộ điều khiển của rulo.

2. Nếu cẩu chạy ra xa điểm cấp điện, torque motor lập tức chuyển sang chế độ sinh mô-men hãm mềm, nhả cáp đều theo tốc độ của cẩu để duy trì chống xoắn cáp điện và giữ cáp không bị căng quá mức.

3. Khi cẩu phanh dừng và đổi chiều chạy ngược lại, torque motor ngay lập tức đảo chiều quay với mô-men lớn nhất để thu hồi cáp tốc độ cao, ngăn chặn hoàn toàn hiện tượng chùng cáp.

[PLC Cổng Trục] ---> Tín hiệu tốc độ/hướng ---> [Bộ Điều Khiển SCR/Biến Tần]

                                                        |

                                           (Điều chỉnh điện áp/tần số)

                                                        v

[Cáp căng/chùng] <--- Phản hồi lực căng <--- [Torque Motor Rulo]

Lưu ý kỹ thuật: Hệ thống điều khiển của reel motorized hiện đại thường sử dụng bộ biến tần có tích hợp chức năng kiểm soát mô-men xoắn (Torque Control Mode) kết hợp với các cảm biến tiệm cận hoặc cảm biến lực căng (loadcell). Sự kết hợp này giúp hệ thống phản ứng mượt mà, triệt tiêu hoàn toàn hiện tượng giật cục khi cẩu tăng giảm tốc đột ngột.

Đề xuất:  bài viết về reel motorized và các công nghệ điều khiển lực căng chủ động



4.Lựa chọn cáp trung thế, hạ thế và giải pháp bảo vệ hệ thống cơ - điện

VNID – Kỹ thuật chuẩn xác tạo nên hệ thống vận hành bền vững.



Tùy thuộc vào công suất tổng của cổng trục container (thường từ vài trăm kW đến hơn 1000 kW), hệ thống nguồn cấp sẽ sử dụng cấp điện áp khác nhau.

4.1 Khi nào dùng cáp trung thế hay hạ thế?

• Cáp hạ thế cầu trục (0.4kV): Thường áp dụng cho các dòng cổng trục RTG cỡ nhỏ hoặc tầm hành trình ngắn dưới 100m, nơi dòng điện định mức không quá lớn. Nhược điểm của hạ thế là sụt áp lớn trên hành trình dài, đòi hỏi tiết diện cáp rất to và nặng.

• Cáp trung thế cho cổng trục (6kV đến 24kV): Đây là tiêu chuẩn bắt buộc cho các hệ thống hệ thống cấp điện RMG crane công suất lớn tại các cảng container chuyên dụng. Dòng điện ở điện áp cao rất nhỏ, giúp thu nhỏ tiết diện lõi cáp, giảm tải trọng đáng kể cho tang cuốn rulo.

4.2 Giải pháp cơ khí chống xoắn và chống rung ngoài thực tế

Để bảo vệ sợi cáp trung thế có giá trị rất cao, thiết kế rulo phải tích hợp các giải pháp cơ khí đồng bộ:

• Thiết bị chống xoắn cáp (Anti-twisting device): Sử dụng các cụm ròng rọc dẫn hướng bố trí so le, ép cáp di chuyển theo một đường thẳng cố định trước khi cuộn vào tang, triệt tiêu mô-men xoắn nội tại của sợi cáp.

• Hệ thống chống rung cable reel (Damping system): Toàn bộ bệ đỡ rulo được lắp đặt trên các gối cao su giảm chấn chất lượng cao nhằm hấp thụ các dao động tần số cao phát ra từ kết cấu thép của cổng trục khi cơ cấu di chuyển làm việc.

Lỗi thường gặp ngoài công trường: Một sai lầm phổ biến khi lắp đặt là đặt tang cuốn rulo lệch tâm so với lòng máng dẫn cáp dưới mặt đất. Sai số chỉ cần lệch vài độ sẽ khiến sợi cáp khi cuộn về bị tỳ mạnh vào thành tang, làm mòn vẹt lớp vỏ cao su chịu lực bên ngoài, dẫn đến rách vỏ và ẩm ẩm xâm nhập vào lõi trung thế gây phóng điện nổ cáp.

Đề xuất: bài viết về chống xoắn cáp điện và thiết kế máng dẫn cáp bãi cảng



5.Tổng kết và giải pháp tối ưu hệ thống cấp điện bãi container từ VNID

VNID - Nâng hạ thông minh giúp nhà xưởng vận hành mượt mà hơn.



Thiết kế một hệ thống rulo cuốn cáp điện cổng trục container chạy ổn định tại cảng biển là một bài toán tổng hòa của nhiều yếu tố kỹ thuật phức tạp: từ việc tính toán mô-men xoắn biến thiên của reel motorized torque motor, lựa chọn tiết diện cáp điện container crane chịu sụt áp, cho đến các phương án cơ khí chống rung cable reel chuyên dụng. Một sai sót nhỏ trong khâu tính toán có thể dẫn đến những thiệt hại kinh tế khổng lồ do dừng cẩu ngoài bãi.

đề xuất: bài viết bảo trì cable reel định kỳ cho thiết bị cảng biển

VNID – Nhà cung cấp giải pháp thiết bị nâng hạ và cấp điện chuyên nghiệp

Tại Việt Nam, VNID tự hào là đơn vị uy tín hàng đầu chuyên tư vấn, thiết kế và cung cấp các giải pháp chuyên sâu về thiết bị nâng hạ công nghiệp nặng bao gồm cầu trục, cổng trục và các hệ thống phụ kiện truyền động bến cảng. Đối với phân khúc cảng biển và logistics, chúng tôi mang đến giải pháp reel motorized đồng bộ, được nhập khẩu và tùy biến cấu hình tối ưu theo điều kiện khí hậu nhiệt đới gió mùa tại Việt Nam:

• Khảo sát, tính toán công suất mô-men và lập trình tích hợp hệ thống điều khiển rulo đồng bộ hoàn toàn với PLC của các dòng cẩu RTG, RMG hiện hữu.

• Cung cấp các dòng sản phẩm cable reeling drum có khả năng chống ăn mòn muối biển vượt trội, hệ thống vành trượt cổ góp điện trung thế/hạ thế có cấp bảo vệ kín khít tối đa (IP65/IP66).

• Đội ngũ kỹ sư cơ điện thực chiến, am hiểu tường tận các tiêu chuẩn kỹ thuật cảng biển, sẵn sàng hỗ trợ lắp đặt, hiệu chỉnh lực căng cáp trực tiếp tại hiện trường bãi container.

Quý doanh nghiệp cảng, trung tâm logistics đang cần tìm kiếm giải pháp thay thế, nâng cấp hoặc thiết kế mới hệ thống cấp điện hành trình dài cho cổng trục container, hãy liên hệ ngay với đội ngũ chuyên gia của VNID để nhận được phương án kỹ thuật tối ưu và bền bỉ nhất.

Đề xuất: Báo giá cầu trục container & chi phí đầu tư hệ thống nâng hạ cảng - VNID
