Hướng dẫn lựa chọn phanh thủy lực phù hợp với tải trọng cầu trục
Phanh thủy lực là một trong những thiết bị quyết định trực tiếp đến độ an toàn và khả năng kiểm soát tải của cầu trục. Tuy nhiên, trên thực tế nhiều doanh nghiệp vẫn lựa chọn phanh chỉ dựa vào tải trọng nâng mà bỏ qua các yếu tố như mô-men phanh, chế độ làm việc, vị trí lắp đặt hay điều kiện môi trường. Điều này có thể dẫn đến hiện tượng phanh không giữ tải, mòn nhanh hoặc làm giảm tuổi thọ toàn bộ hệ thống truyền động. Trong bài viết dưới đây, chúng tôi sẽ hướng dẫn chi tiết cách lựa chọn phanh thủy lực cầu trục phù hợp theo góc nhìn kỹ thuật để giúp hệ thống vận hành an toàn, ổn định và bền bỉ.
1. Những thông số cần xác định trước khi lựa chọn phanh thủy lực

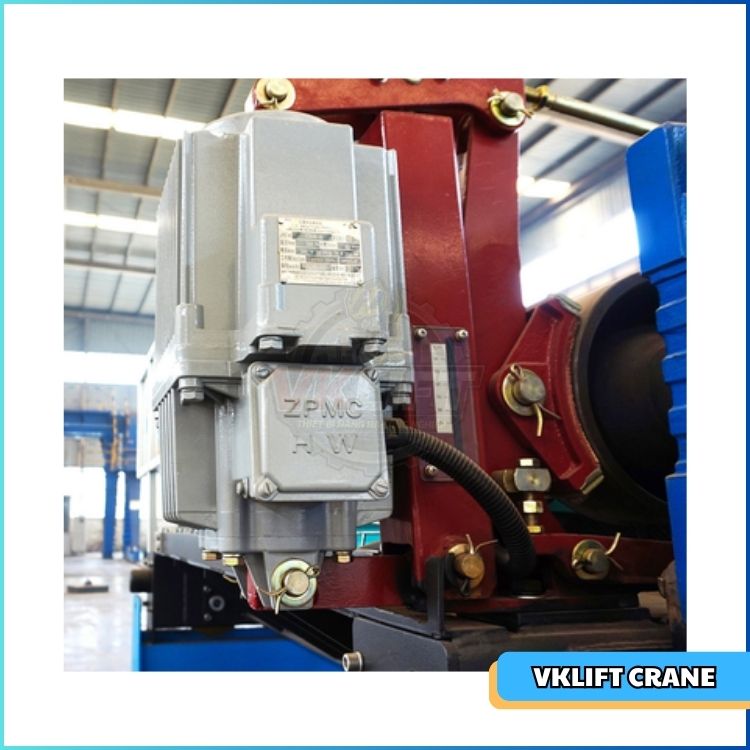

VNID – Cung cấp phanh thuỷ lực với đa dạng các model lựa chọn cho các loại tải trọng khác nhau
Việc lựa chọn đúng phanh thủy lực cho cầu trục không bắt đầu từ việc chọn model mà phải xuất phát từ việc xác định chính xác các thông số kỹ thuật của hệ thống nâng hạ. Đây là bước quan trọng giúp tránh tình trạng lựa chọn thiết bị thiếu hoặc dư công suất.
1.1. Tải trọng nâng của cầu trục
Tải trọng nâng là cơ sở đầu tiên để tính toán lực phanh và mô-men phanh cần thiết.
Khi xác định tải trọng cần lưu ý:
-
Tải trọng định mức của cầu trục.
-
Khối lượng pa lăng, móc cẩu và bộ gá treo.
-
Khả năng xuất hiện tải trọng động trong quá trình vận hành.
-
Hệ số an toàn theo tiêu chuẩn thiết kế.
Lưu ý: Không nên lựa chọn phanh chỉ dựa trên tải trọng ghi trên cầu trục mà cần tính đến tổng tải trọng tác động lên cơ cấu nâng.
1.2. Công suất và tốc độ động cơ
Phanh luôn làm việc cùng động cơ nên cần tương thích về đặc tính vận hành.
Các thông số cần xác định gồm:
-
Công suất động cơ (kW).
-
Tốc độ quay (rpm).
-
Mô-men đầu ra.
-
Điện áp sử dụng.
-
Kiểu truyền động.
Nếu công suất động cơ lớn nhưng phanh có mô-men giữ nhỏ sẽ dễ xảy ra hiện tượng trượt tải hoặc không giữ được tải khi dừng máy.
1.3. Chế độ làm việc của cầu trục
Một cầu trục hoạt động liên tục trong nhà máy thép sẽ có yêu cầu hoàn toàn khác so với cầu trục sử dụng vài lần mỗi ngày.
Cần xác định:
-
Chu kỳ đóng mở phanh.
-
Tần suất nâng hạ.
-
Thời gian làm việc mỗi ca.
-
Cấp làm việc theo ISO hoặc FEM.
Đối với các hệ thống làm việc cường độ cao, nên ưu tiên phanh thủy lực có khả năng tản nhiệt tốt và tuổi thọ đóng mở lớn.
Gợi ý Bài Viết: Tham khảo bài viết Tất cả những điều cần biết về phanh thủy lực dùng cho cầu trục.
2. Các tiêu chí kỹ thuật quan trọng khi lựa chọn phanh thủy lực
VNID – Đơn vị cung cấp phanh thuỷ lực chất lượng tại Việt Nam
Sau khi xác định được đặc điểm của hệ thống nâng hạ, bước tiếp theo là lựa chọn thiết bị dựa trên các thông số kỹ thuật của chính bộ phanh.
2.1. Mô-men phanh
Đây là thông số quan trọng nhất.
Mô-men phanh phải:
-
Lớn hơn mô-men sinh ra khi nâng tải.
-
Đáp ứng hệ số an toàn theo tiêu chuẩn thiết kế.
-
Phù hợp với hộp giảm tốc và động cơ.
Nếu mô-men quá nhỏ:
-
Phanh dễ trượt.
-
Không giữ được tải.
-
Tăng nguy cơ mất an toàn.
Ngược lại, mô-men quá lớn cũng không phải là lựa chọn tối ưu vì có thể tạo lực hãm quá mạnh, gây sốc cơ khí và làm tăng tải lên các chi tiết truyền động.
2.2. Kích thước bánh phanh
Đường kính bánh phanh phải phù hợp với thiết kế của hệ thống.
Thông thường cần kiểm tra:
-
Đường kính bánh phanh.
-
Chiều rộng vành phanh.
-
Kiểu lắp trục.
-
Khả năng thay thế với thiết bị hiện có.
Việc lựa chọn đúng kích thước sẽ giúp quá trình lắp đặt thuận lợi và đảm bảo hiệu quả làm việc của cụm phanh.
2.3. Bộ đẩy điện thủy lực
Bộ đẩy quyết định tốc độ đóng mở của phanh.
Khi lựa chọn cần xem xét:
-
Điện áp sử dụng.
-
Lực đẩy.
-
Hành trình làm việc.
-
Thời gian phản hồi.
-
Khả năng làm việc liên tục.
Nên ưu tiên các bộ đẩy có độ kín cao, chống bụi và chống ẩm tốt để đáp ứng điều kiện làm việc trong môi trường công nghiệp.
2.4. Điều kiện môi trường vận hành
Không phải mọi loại phanh đều phù hợp với mọi môi trường.
|
Điều kiện làm việc |
Yêu cầu đối với phanh thủy lực |
|---|---|
|
Nhà xưởng thông thường |
Tiêu chuẩn IP phổ thông |
|
Nhiều bụi |
Khả năng chống bụi cao |
|
Độ ẩm lớn |
Chống ăn mòn, chống oxy hóa |
|
Ngoài trời |
Sơn bảo vệ và cấp kín cao |
|
Nhà máy thép |
Chịu nhiệt tốt |
|
Cảng biển |
Chống muối và chống gỉ |
Việc đánh giá đúng môi trường làm việc sẽ giúp tăng đáng kể tuổi thọ của thiết bị.
3. Hướng dẫn lựa chọn phanh thủy lực theo từng tải trọng cầu trục
Trên thực tế, không có một model phanh phù hợp cho tất cả các loại cầu trục. Việc lựa chọn cần dựa trên dải tải trọng và đặc điểm vận hành của từng hệ thống.
|
Tải trọng cầu trục |
Khuyến nghị lựa chọn |
|---|---|
|
Dưới 5 tấn |
Phanh tiêu chuẩn, mô-men nhỏ, phù hợp cầu trục dầm đơn |
|
5 – 10 tấn |
Phanh có mô-men trung bình, đóng mở ổn định |
|
10 – 20 tấn |
Ưu tiên phanh chất lượng cao, độ bền lớn |
|
20 – 50 tấn |
Mô-men lớn, khả năng tản nhiệt tốt, làm việc liên tục |
|
Trên 50 tấn |
Lựa chọn theo tính toán kỹ thuật riêng, đáp ứng tiêu chuẩn an toàn cao |
Ngoài tải trọng, kỹ sư thiết kế cũng cần kết hợp với:
-
Chiều cao nâng.
-
Tốc độ nâng.
-
Tốc độ động cơ.
-
Loại hộp giảm tốc.
-
Cấp làm việc.
-
Chu kỳ vận hành.
Lưu ý: Bảng trên chỉ mang tính định hướng. Việc lựa chọn cuối cùng cần dựa trên tính toán mô-men phanh và thông số của nhà sản xuất, không nên chỉ căn cứ vào tải trọng nâng.
Gợi ý bài viết: Xem thêm bài viết Cách tính mô-men phanh cho hệ thống cầu trục.
4. Những sai lầm thường gặp khi lựa chọn phanh thủy lực
VNID - Giải pháp phanh thuỷ lực chính xác – Phù hợp với đa dạng lĩnh vực công nghiệp
Trong quá trình tư vấn và bảo trì, có thể thấy nhiều sự cố bắt nguồn từ việc lựa chọn thiết bị chưa đúng ngay từ đầu.
4.1. Chỉ quan tâm đến tải trọng nâng
Đây là sai lầm phổ biến nhất.
Bỏ qua các yếu tố như:
-
Tốc độ nâng.
-
Mô-men truyền động.
-
Chu kỳ làm việc.
-
Điều kiện môi trường.
Kết quả là phanh nhanh xuống cấp hoặc không đáp ứng yêu cầu vận hành.
4.2. Chọn phanh có mô-men quá lớn
Nhiều người cho rằng phanh càng lớn càng an toàn.
Thực tế:
-
Gây sốc cơ khí.
-
Tăng tải cho trục và hộp giảm tốc.
-
Làm má phanh mòn không đều.
-
Giảm tuổi thọ thiết bị.
4.3. Không đồng bộ với bộ đẩy điện thủy lực
Một bộ đẩy không phù hợp có thể khiến:
-
Phanh mở không hết hành trình.
-
Thời gian phản hồi chậm.
-
Phanh đóng không ổn định.
-
Thiết bị nhanh hỏng.
4.4. Không tính đến khả năng bảo trì
Nên ưu tiên các dòng phanh:
-
Có phụ tùng thay thế phổ biến.
-
Dễ căn chỉnh khe hở.
-
Dễ thay má phanh.
-
Dễ bảo dưỡng định kỳ.
Điều này giúp giảm thời gian dừng máy và tối ưu chi phí vận hành trong dài hạn.
5. Khuyến nghị của kỹ sư khi lựa chọn phanh thủy lực cho cầu trục
VNID – phanh thuỷ lực chất lượng, vận hành ổn định, đồng hành dài lâu.
Để hệ thống hoạt động ổn định và an toàn, việc lựa chọn phanh nên được thực hiện theo một quy trình rõ ràng thay vì chỉ dựa vào kinh nghiệm.
Quy trình khuyến nghị gồm:
-
Xác định chính xác tải trọng và điều kiện làm việc.
-
Tính toán mô-men phanh yêu cầu.
-
Kiểm tra thông số động cơ và hộp giảm tốc.
-
Lựa chọn bộ đẩy điện thủy lực tương thích.
-
Đánh giá môi trường làm việc.
-
Đối chiếu catalogue của nhà sản xuất.
-
Kiểm tra khả năng thay thế phụ tùng và bảo trì trong tương lai.
Ngoài ra, doanh nghiệp nên ưu tiên lựa chọn phanh thủy lực từ các thương hiệu uy tín, có đầy đủ tài liệu kỹ thuật và dịch vụ hỗ trợ sau bán hàng. Điều này không chỉ giúp thiết bị vận hành ổn định mà còn đảm bảo khả năng thay thế linh kiện khi cần thiết.
Tham khảo thêm bài viết Hướng dẫn bảo dưỡng phanh thủy lực cầu trục đúng kỹ thuật.
Kết luận
Việc lựa chọn phanh thủy lực phù hợp với tải trọng cầu trục không chỉ đơn thuần là chọn thiết bị có khả năng giữ tải mà còn phải xem xét tổng thể các yếu tố như mô-men phanh, công suất động cơ, chế độ làm việc, điều kiện môi trường và khả năng bảo trì. Một bộ phanh được lựa chọn đúng sẽ giúp hệ thống nâng hạ vận hành an toàn, giảm hao mòn cơ khí, kéo dài tuổi thọ thiết bị và tối ưu chi phí khai thác trong suốt vòng đời sử dụng.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp
1. Có thể chọn phanh thủy lực chỉ dựa vào tải trọng cầu trục không?
Không. Tải trọng chỉ là một trong nhiều yếu tố cần xem xét. Việc lựa chọn còn phụ thuộc vào mô-men phanh, công suất động cơ, tốc độ nâng, chế độ làm việc và điều kiện môi trường.
2. Phanh có mô-men càng lớn thì có càng an toàn không?
Không hẳn. Mô-men phanh quá lớn có thể gây sốc cơ khí, tăng tải lên hệ thống truyền động và làm giảm tuổi thọ của các chi tiết liên quan. Phanh cần được lựa chọn với mô-men phù hợp theo tính toán kỹ thuật.
3. Khi thay mới phanh thủy lực có cần thay luôn bộ đẩy điện thủy lực không?
Không bắt buộc. Tuy nhiên, cần kiểm tra khả năng tương thích giữa bộ đẩy và cụm phanh về lực đẩy, hành trình, điện áp và kích thước lắp đặt. Nếu bộ đẩy cũ không còn đáp ứng yêu cầu kỹ thuật hoặc đã xuống cấp, nên thay thế đồng bộ để đảm bảo hiệu quả vận hành.
