Hydraulic Winch là gì? Cấu tạo, nguyên lý và ứng dụng trong công nghiệp

Trong nhiều lĩnh vực như đóng tàu, dầu khí, khai thác mỏ, xây dựng, thủy điện hay vận tải siêu trường siêu trọng, việc kéo hoặc nâng các tải trọng lớn luôn đòi hỏi thiết bị có lực kéo mạnh, hoạt động ổn định và chịu được điều kiện làm việc khắc nghiệt. Đây cũng là lý do Hydraulic Winch (tời nâng thủy lực) ngày càng được sử dụng phổ biến thay thế cho nhiều loại tời truyền thống trong các ứng dụng công nghiệp nặng.

Khác với tời điện sử dụng động cơ điện làm nguồn truyền động, Hydraulic Winch khai thác năng lượng từ hệ thống thủy lực để tạo ra mô-men xoắn lớn, giúp kéo tải nặng liên tục, vận hành an toàn trong môi trường bụi bẩn, ẩm ướt hoặc có nguy cơ cháy nổ. Không chỉ vậy, thiết bị còn có nhiều lựa chọn về tải trọng, tốc độ kéo và phương án điều khiển, đáp ứng đa dạng yêu cầu của từng ngành nghề.

Trong bài viết này, VNID sẽ giúp bạn hiểu rõ Hydraulic Winch là gì, cấu tạo gồm những bộ phận nào, nguyên lý hoạt động ra sao và những ứng dụng nổi bật của thiết bị trong thực tế, từ đó có cơ sở lựa chọn giải pháp phù hợp cho nhu cầu sử dụng.

1. Hydraulic Winch là gì?

1.1. Khái niệm Hydraulic Winch

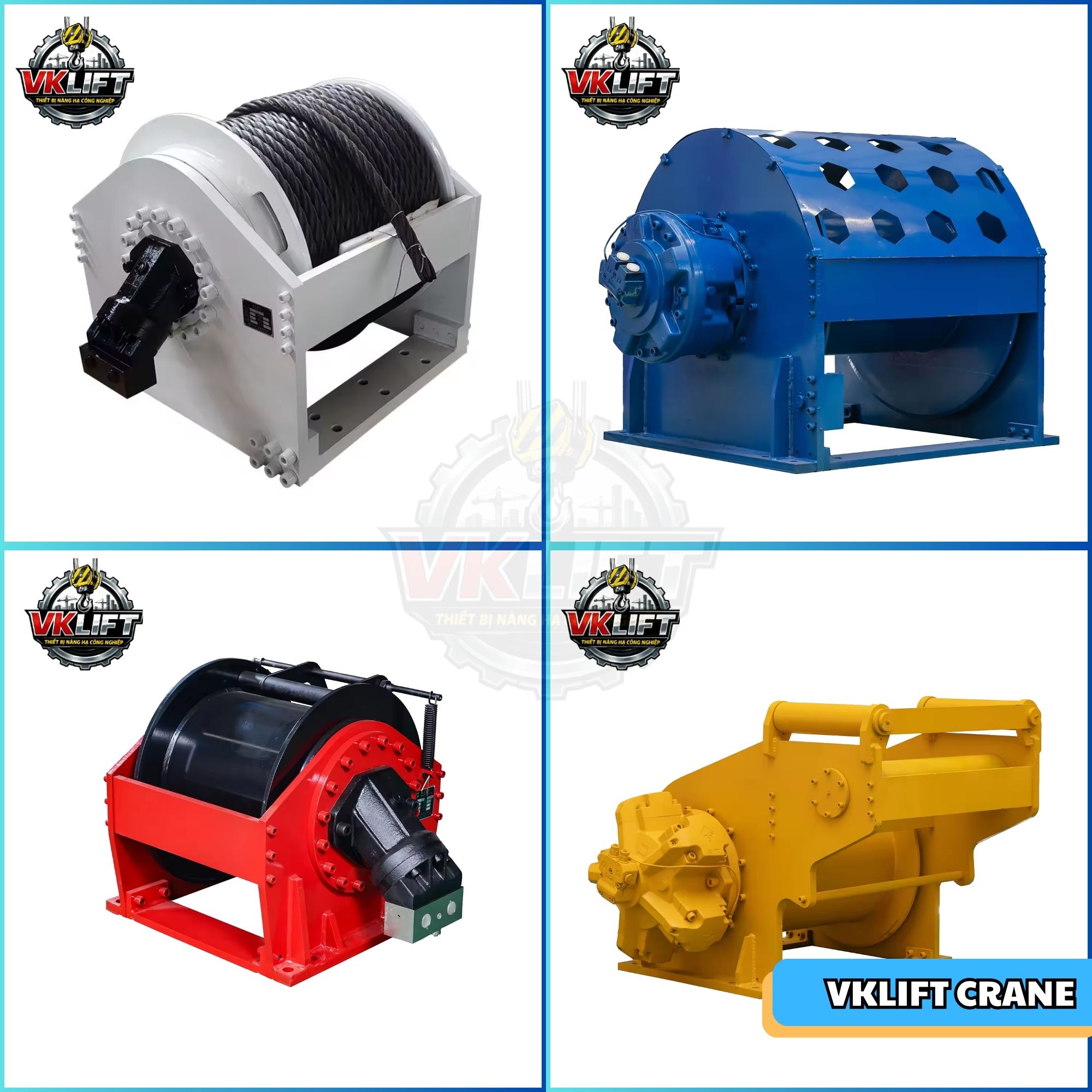

Thiết bị tời nâng thuỷ lực VKLIFT – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Hydraulic Winch (tời nâng thủy lực) là thiết bị sử dụng năng lượng của dầu thủy lực để tạo chuyển động quay cho tang cuốn cáp, từ đó thực hiện các thao tác kéo, nâng, hạ hoặc neo giữ tải trọng theo yêu cầu.

Nguồn năng lượng của thiết bị được cung cấp từ bơm thủy lực, sau đó truyền qua motor thủy lực và hệ thống truyền động để tạo ra lực kéo lớn tại tang cuốn. Nhờ đặc tính này, Hydraulic Winch có thể làm việc với tải trọng từ vài trăm kilogam đến hàng trăm tấn mà vẫn đảm bảo độ ổn định và độ bền cao.

Hiện nay, Hydraulic Winch được ứng dụng rộng rãi trong nhiều hệ thống như:

• Tàu thủy và tàu công trình.

• Cảng biển và cầu cảng.

• Xe cứu hộ, xe cẩu chuyên dụng.

• Giàn khoan dầu khí.

• Nhà máy thủy điện.

• Công trình xây dựng.

• Khai thác mỏ và công nghiệp nặng.

Lưu ý: Hydraulic Winch có thể được thiết kế để kéo ngang, kéo nghiêng hoặc nâng hạ tải tùy theo yêu cầu kỹ thuật và tiêu chuẩn an toàn của từng ứng dụng.

1.2. Đặc điểm nổi bật của Hydraulic Winch

So với nhiều loại tời truyền động khác, Hydraulic Winch sở hữu nhiều ưu điểm giúp thiết bị được ưu tiên trong các môi trường làm việc khắc nghiệt.

Một số đặc điểm nổi bật gồm:

• Tạo lực kéo rất lớn ngay cả khi vận hành ở tốc độ thấp.

• Hoạt động liên tục trong thời gian dài mà không làm giảm hiệu suất.

• Chịu được môi trường bụi bẩn, độ ẩm cao hoặc nước biển.

• Dễ dàng điều chỉnh tốc độ kéo thông qua hệ thống thủy lực.

• Có khả năng tích hợp với các thiết bị và hệ thống thủy lực hiện có.

• Độ an toàn cao khi kết hợp với hệ thống phanh và van bảo vệ.

Nhờ những ưu điểm này, Hydraulic Winch thường được lựa chọn trong các ứng dụng yêu cầu tải trọng lớn và điều kiện vận hành khắc nghiệt mà tời điện khó đáp ứng.

1.3. Hydraulic Winch khác gì so với tời điện?

Mặc dù đều có chức năng kéo hoặc nâng tải, nhưng nguyên lý tạo lực của Hydraulic Winch hoàn toàn khác với tời điện.

Tiêu chí	Hydraulic Winch	Tời điện
Nguồn truyền động	Hệ thống thủy lực	Động cơ điện
Lực kéo	Rất lớn	Trung bình đến lớn
Khả năng làm việc liên tục	Rất tốt	Phụ thuộc vào động cơ
Môi trường khắc nghiệt	Phù hợp	Bị hạn chế
Điều chỉnh tốc độ	Linh hoạt	Phụ thuộc biến tần hoặc hộp số

Đối với các ứng dụng yêu cầu làm việc ngoài trời, trên biển hoặc trong môi trường dễ cháy nổ, Hydraulic Winch thường là giải pháp được ưu tiên nhờ khả năng vận hành ổn định và độ an toàn cao.

Đọc thêm: Hiệu suất của Hydraulic Winch là gì? Yếu tố ảnh hưởng và cách tối ưu

2. Cấu tạo của Hydraulic Winch

VNID – Giải pháp kỹ thuật vững chắc cho từng nhu cầu nâng hạ.



Mặc dù có nhiều kiểu thiết kế khác nhau tùy theo tải trọng và mục đích sử dụng, nhưng hầu hết các dòng Hydraulic Winch đều được cấu thành từ các bộ phận chính dưới đây.

2.1. Motor thủy lực

Motor thủy lực là bộ phận tiếp nhận năng lượng từ dòng dầu áp suất cao và chuyển đổi thành chuyển động quay.

Đây được xem là "trái tim" của Hydraulic Winch, quyết định trực tiếp đến lực kéo, tốc độ làm việc và hiệu suất vận hành của toàn bộ hệ thống.

Tùy theo yêu cầu ứng dụng, nhà sản xuất có thể sử dụng:

• Motor Orbit.

• Motor Piston hướng trục.

• Motor Piston hướng kính.

Mỗi loại đều có ưu điểm riêng về mô-men xoắn, hiệu suất và khả năng chịu tải.

2.2. Hộp giảm tốc

Hộp giảm tốc có nhiệm vụ giảm tốc độ quay từ motor và khuếch đại mô-men xoắn trước khi truyền tới tang cuốn cáp.

Nhờ hộp giảm tốc, Hydraulic Winch có thể tạo ra lực kéo rất lớn trong khi motor vẫn hoạt động ở dải tốc độ tối ưu.

Hiện nay, đa số Hydraulic Winch tải lớn sử dụng hộp giảm tốc hành tinh nhờ kết cấu nhỏ gọn, khả năng chịu tải cao và hiệu suất truyền động tốt.

2.3. Tang cuốn cáp

Tang cuốn là bộ phận trực tiếp quấn và nhả cáp thép trong quá trình vận hành.

Kích thước tang ảnh hưởng đến:

• Chiều dài cáp chứa được.

• Đường kính cáp sử dụng.

• Tuổi thọ của cáp.

• Lực kéo thực tế khi cuốn nhiều lớp.

Việc thiết kế đúng kích thước tang giúp giảm mài mòn cáp và nâng cao độ ổn định khi làm việc.

2.4. Hệ thống phanh

Hệ thống phanh giúp giữ tải an toàn khi dừng vận hành hoặc trong trường hợp mất áp suất dầu.

Đây là một trong những bộ phận quan trọng nhất đối với Hydraulic Winch, đặc biệt trong các ứng dụng nâng hạ hoặc giữ tải trong thời gian dài.

2.5. Khung và kết cấu chịu lực

Khung tời có nhiệm vụ liên kết toàn bộ các bộ phận thành một khối thống nhất, đồng thời chịu toàn bộ tải trọng phát sinh trong quá trình làm việc.

Thông thường, khung được chế tạo từ thép cường độ cao và xử lý chống ăn mòn nhằm tăng tuổi thọ khi làm việc ngoài trời hoặc trong môi trường nước biển.

Bài viết tham khảo: Hydraulic Winch hay tời điện | Vì sao nên chọn tời nâng thủy lực

3. Nguyên lý hoạt động của Hydraulic Winch

VNID - Thiết kế Hydraulic Winch tối ưu cho các ứng dụng nâng hạ tải trọng lớn.



Nguyên lý làm việc của Hydraulic Winch dựa trên quá trình chuyển đổi năng lượng thủy lực thành chuyển động cơ học. Toàn bộ quá trình diễn ra theo một chuỗi liên tục từ nguồn dầu áp suất cao đến cơ cấu kéo tải.

Có thể mô tả quy trình hoạt động theo các bước sau:

Bước 1: Bơm thủy lực tạo áp suất và lưu lượng dầu theo yêu cầu.

Bước 2: Dầu áp suất cao được dẫn qua hệ thống van điều khiển để cấp đến motor thủy lực.

Bước 3: Motor thủy lực chuyển đổi năng lượng của dòng dầu thành chuyển động quay.

Bước 4: Chuyển động quay được truyền qua hộp giảm tốc nhằm giảm tốc độ và tăng mô-men xoắn.

Bước 5: Tang cuốn nhận mô-men xoắn từ hộp giảm tốc, bắt đầu cuốn hoặc nhả cáp để kéo tải.

Bước 6: Khi dừng vận hành, hệ thống phanh sẽ tự động kích hoạt để giữ tải ổn định, đảm bảo an toàn cho thiết bị và người vận hành.

Ví dụ thực tế: Trên một tàu công trình, Hydraulic Winch được sử dụng để kéo neo hoặc kéo các kết cấu thép nặng. Khi người vận hành điều khiển van thủy lực, dầu áp suất cao làm quay motor, hộp giảm tốc khuếch đại mô-men xoắn và truyền lực đến tang cuốn để thu cáp. Khi đạt vị trí mong muốn, hệ thống phanh tự động giữ tải, giúp neo hoặc vật kéo không bị trôi ngược dù hệ thống ngừng cấp dầu.

Bài viết chuyên sâu: Tời nâng thủy lực hoạt động như thế nào | Phân tích chi tiết nguyên lý

4. Ưu điểm và hạn chế của Hydraulic Winch

VNID – Hydraulic Winch giúp nâng cao hiệu suất và độ an toàn trong quá trình vận hành.



Hydraulic Winch được đánh giá là một trong những giải pháp kéo và nâng tải hiệu quả nhất hiện nay đối với các ngành công nghiệp nặng. Tuy nhiên, cũng giống như bất kỳ thiết bị cơ khí nào, Hydraulic Winch đều có những ưu điểm và hạn chế riêng mà người sử dụng cần hiểu rõ trước khi lựa chọn.

4.1. Những ưu điểm nổi bật

So với các dòng tời điện hoặc tời cơ khí thông thường, Hydraulic Winch mang lại nhiều lợi ích vượt trội như:

• Tạo lực kéo rất lớn nhờ mô-men xoắn cao của motor thủy lực.

• Có khả năng vận hành liên tục trong thời gian dài mà ít bị quá nhiệt.

• Làm việc ổn định trong môi trường bụi bẩn, ẩm ướt, nước biển hoặc điều kiện thời tiết khắc nghiệt.

• Điều chỉnh tốc độ kéo linh hoạt thông qua hệ thống van điều khiển và lưu lượng dầu.

• Kết cấu chắc chắn, tuổi thọ cao khi được bảo dưỡng đúng quy trình.

• Dễ dàng tích hợp với các hệ thống thủy lực trên tàu thủy, xe chuyên dụng hoặc máy công trình.

Những ưu điểm này giúp Hydraulic Winch trở thành lựa chọn phù hợp cho các ứng dụng có tải trọng lớn và yêu cầu độ tin cậy cao.

Bảng so sánh ưu điểm

Tiêu chí	Hydraulic Winch
Lực kéo	Rất lớn
Khả năng làm việc liên tục	Rất tốt
Điều kiện môi trường	Khắc nghiệt
Độ bền	Cao
Điều chỉnh tốc độ	Linh hoạt
Tuổi thọ	Dài

4.2. Một số hạn chế cần lưu ý

Bên cạnh những ưu điểm nổi bật, Hydraulic Winch cũng tồn tại một số điểm cần cân nhắc:

• Cần có nguồn thủy lực để vận hành.

• Hệ thống dầu thủy lực cần được kiểm tra và bảo dưỡng định kỳ.

• Chi phí đầu tư ban đầu thường cao hơn một số dòng tời điện thông dụng.

• Việc lắp đặt yêu cầu tính toán phù hợp với áp suất và lưu lượng của hệ thống.

Tuy nhiên, đối với các ứng dụng công nghiệp nặng, những hạn chế này thường không phải là vấn đề lớn bởi hiệu quả vận hành và tuổi thọ mà Hydraulic Winch mang lại có thể bù đắp đáng kể chi phí đầu tư.

Lưu ý: Việc lựa chọn đúng công suất và cấu hình Hydraulic Winch ngay từ đầu sẽ giúp giảm đáng kể chi phí vận hành và bảo trì trong suốt vòng đời thiết bị.

Bài viết đề xuất: Tiêu chuẩn chế tạo Hydraulic Winch và cách đánh giá chất lượng

5. Ứng dụng của Hydraulic Winch trong công nghiệp

VNID – Hiệu suất truyền động cao là một trong những ưu điểm nổi bật của Hydraulic Winch.



Nhờ khả năng tạo lực kéo lớn, làm việc ổn định và chịu được điều kiện môi trường khắc nghiệt, Hydraulic Winch được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

5.1. Ngành hàng hải và đóng tàu

Đây là lĩnh vực sử dụng Hydraulic Winch phổ biến nhất.

Thiết bị được dùng để:

• Kéo neo tàu.

• Neo giữ tàu tại cầu cảng.

• Kéo dây cáp.

• Hỗ trợ cứu hộ trên biển.

• Điều khiển thiết bị boong tàu.

5.2. Ngành dầu khí và năng lượng

Trong các giàn khoan ngoài khơi hoặc nhà máy dầu khí, Hydraulic Winch được sử dụng để:

• Nâng hạ thiết bị.

• Kéo đường ống.

• Hỗ trợ thi công ngoài khơi.

• Vận chuyển vật tư.

Khả năng chống ăn mòn và làm việc liên tục giúp thiết bị đáp ứng tốt yêu cầu của ngành này.

5.3. Công trình xây dựng và khai thác mỏ

Hydraulic Winch thường được lắp đặt trên:

• Máy công trình.

• Xe cẩu.

• Thiết bị khai thác.

• Hệ thống vận chuyển vật liệu.

Thiết bị hỗ trợ kéo các kết cấu thép, máy móc hoặc vật liệu có tải trọng lớn một cách an toàn và hiệu quả.

5.4. Thủy điện và công nghiệp nặng

Trong các nhà máy thủy điện hoặc nhà máy sản xuất công nghiệp, Hydraulic Winch được sử dụng để:

• Lắp đặt thiết bị.

• Bảo trì tua-bin.

• Kéo cửa van.

• Di chuyển kết cấu nặng.

Đây là những ứng dụng đòi hỏi thiết bị có độ chính xác và độ ổn định cao trong quá trình vận hành.

5.5. Xe chuyên dụng và cứu hộ

Nhiều dòng xe cứu hộ, xe quân sự hoặc xe chuyên dụng hiện nay đều được trang bị Hydraulic Winch nhằm:

• Cứu hộ phương tiện mắc kẹt.

• Kéo thiết bị.

• Hỗ trợ thi công.

• Vận chuyển vật nặng tại hiện trường.

Nhờ lực kéo lớn và khả năng điều khiển linh hoạt, Hydraulic Winch giúp nâng cao hiệu quả làm việc trong nhiều tình huống thực tế.

Bài viết nổi bật: Hydraulic Winch đạt chuẩn IP bao nhiêu | Hiểu đúng cấp bảo vệ IP

6. Những lưu ý khi lựa chọn Hydraulic Winch

VNID – Tang cuốn cáp được gia công chính xác nhằm tăng tuổi thọ cáp thép.



Việc lựa chọn Hydraulic Winch không chỉ dựa vào tải trọng nâng hoặc kéo mà còn cần xem xét nhiều yếu tố kỹ thuật khác để đảm bảo thiết bị vận hành hiệu quả và an toàn.

6.1. Xác định đúng tải trọng làm việc

Không nên lựa chọn Hydraulic Winch chỉ dựa trên tải trọng tối đa của vật cần kéo.

Người sử dụng cần tính toán thêm:

• Hệ số an toàn.

• Góc kéo.

• Ma sát.

• Điều kiện làm việc thực tế.

• Chu kỳ vận hành.

Điều này giúp thiết bị luôn hoạt động trong giới hạn an toàn và kéo dài tuổi thọ.

6.2. Lựa chọn tốc độ kéo phù hợp

Mỗi ứng dụng sẽ có yêu cầu khác nhau về tốc độ kéo.

Ví dụ:

• Cứu hộ cần tốc độ nhanh.

• Nâng hạ thiết bị chính xác cần tốc độ thấp và ổn định.

• Kéo tải nặng thường ưu tiên lực kéo hơn tốc độ.

Việc cân bằng giữa tốc độ và lực kéo sẽ giúp tối ưu hiệu quả sử dụng.

6.3. Quan tâm đến hệ thống thủy lực

Hydraulic Winch cần được lựa chọn phù hợp với:

• Áp suất làm việc.

• Lưu lượng dầu.

• Công suất nguồn thủy lực.

• Loại motor thủy lực.

Nếu hệ thống thủy lực không đáp ứng đúng yêu cầu, thiết bị sẽ không phát huy hết hiệu suất thiết kế.

6.4. Chọn đơn vị cung cấp uy tín

Bên cạnh chất lượng sản phẩm, người mua nên quan tâm đến:

• Nguồn gốc xuất xứ.

• Hồ sơ kỹ thuật.

• Khả năng cung cấp phụ tùng.

• Chính sách bảo hành.

• Dịch vụ tư vấn và hỗ trợ sau bán hàng.

Một nhà cung cấp có kinh nghiệm sẽ giúp khách hàng lựa chọn đúng model, hạn chế rủi ro trong quá trình đầu tư và vận hành.

Kết luận

VNID – Mỗi chi tiết đều được lựa chọn nhằm tối ưu hiệu suất và tuổi thọ thiết bị.



Hydraulic Winch là giải pháp truyền động mạnh mẽ, bền bỉ và đáng tin cậy cho các ứng dụng kéo, nâng hạ trong nhiều ngành công nghiệp hiện đại. Với khả năng tạo lực kéo lớn, vận hành ổn định trong điều kiện khắc nghiệt và dễ dàng tích hợp với hệ thống thủy lực, thiết bị ngày càng được sử dụng rộng rãi trong hàng hải, dầu khí, xây dựng, khai khoáng, thủy điện và nhiều lĩnh vực khác.

Tuy nhiên, để khai thác tối đa hiệu quả của Hydraulic Winch, doanh nghiệp cần lựa chọn đúng tải trọng, cấu hình kỹ thuật và đơn vị cung cấp có chuyên môn. Trong các bài viết tiếp theo, VNID sẽ phân tích chi tiết từng bộ phận, nguyên lý làm việc, cách lựa chọn và các kinh nghiệm vận hành thực tế để giúp bạn đưa ra quyết định đầu tư chính xác và tối ưu nhất.

Bài viết đề xuất: Lưu lượng dầu ảnh hưởng tốc độ nâng hạ của Hydraulic Winch ra sao
