Limit Switch (Cảm biến giới hạn hành trình) là gì? Cấu tạo, nguyên lý và ứng dụng trong cầu trục

Trong hệ thống điện điều khiển cầu trục, bên cạnh các thiết bị quan trọng như biến tần, contactor, PLC, tay bấm điều khiển hay bộ điều khiển từ xa thì Limit Switch (cảm biến giới hạn hành trình) là một trong những thiết bị có vai trò đặc biệt quan trọng nhằm đảm bảo an toàn trong quá trình vận hành.

Cầu trục là thiết bị nâng hạ công nghiệp thường xuyên làm việc với tải trọng lớn, tốc độ di chuyển cao và môi trường khắc nghiệt. Nếu không được kiểm soát chính xác vị trí chuyển động, các cơ cấu như nâng hạ, xe con di chuyển hoặc cầu trục chạy dọc nhà xưởng có thể xảy ra tình trạng vượt hành trình, gây va chạm, hư hỏng thiết bị hoặc mất an toàn cho người vận hành.

Giới hạn hành trình tiêu chuẩn, chính hãng – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

Chính vì vậy, Limit Switch cầu trục được sử dụng như một thiết bị bảo vệ giúp nhận biết vị trí giới hạn, gửi tín hiệu về hệ thống điều khiển để dừng động cơ hoặc thực hiện các lệnh xử lý phù hợp.

Trong bài viết này, VNID sẽ cùng tìm hiểu chi tiết về:

• Limit Switch là gì?

• Cấu tạo và nguyên lý hoạt động của cảm biến giới hạn hành trình.

• Các loại Limit Switch phổ biến trong cầu trục.

• Ứng dụng thực tế và cách lựa chọn thiết bị phù hợp.

1. Limit Switch (Cảm biến giới hạn hành trình) là gì? Tổng quan về thiết bị trong hệ thống điều khiển cầu trục

1.1. Khái niệm Limit Switch (Công tắc giới hạn hành trình)

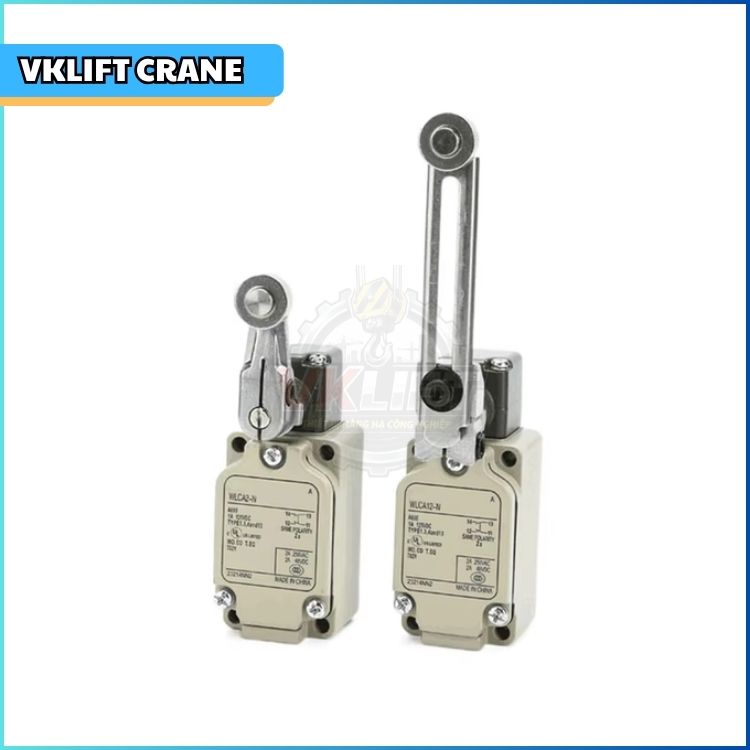

Các thiết bị giới hạn hành trình chất lượng tại VNID

Limit Switch hay còn gọi là công tắc hành trình, cảm biến giới hạn hành trình là một thiết bị điện dùng để phát hiện vị trí cuối hành trình của một cơ cấu chuyển động và thực hiện đóng/ngắt tín hiệu điều khiển.

Khác với các loại cảm biến đo khoảng cách điện tử, Limit Switch hoạt động dựa trên sự tác động cơ học giữa bộ phận chuyển động và cơ cấu cảm biến.

Khi một bộ phận của máy móc di chuyển đến vị trí giới hạn:

• Cơ cấu tác động của Limit Switch bị kích hoạt.

• Tiếp điểm điện bên trong thay đổi trạng thái.

• Tín hiệu được truyền về mạch điều khiển.

• Hệ thống thực hiện lệnh dừng, giảm tốc hoặc đảo chiều.

Trong ngành nâng hạ, Limit Switch cầu trục thường được lắp đặt tại các vị trí cần kiểm soát như:

• Giới hạn nâng cao nhất của móc cẩu.

• Điểm cuối hành trình xe con.

• Điểm cuối hành trình cầu trục.

• Các vị trí bảo vệ chống va chạm.

1.2. Vai trò của Limit Switch trong hệ thống điện điều khiển cầu trục

Trong một hệ thống cầu trục hoàn chỉnh, Limit Switch đóng vai trò như một thiết bị bảo vệ an toàn chủ động.

Các chức năng quan trọng của cảm biến giới hạn hành trình gồm:

• Kiểm soát vị trí chuyển động

  • Giúp cầu trục hoạt động đúng phạm vi thiết kế.

  • Hạn chế tình trạng các cơ cấu chạy vượt quá giới hạn.

• Bảo vệ động cơ và thiết bị cơ khí

  • Ngăn động cơ tiếp tục hoạt động khi đã đạt điểm cuối.

  • Giảm nguy cơ quá tải cơ khí.

• Đảm bảo an toàn cho người vận hành

  • Hạn chế các sự cố do thao tác điều khiển sai.

  • Giảm nguy cơ va chạm giữa các bộ phận chuyển động.

• Tăng tuổi thọ thiết bị

  • Giúp hệ thống vận hành ổn định hơn.

  • Hạn chế tình trạng làm việc quá giới hạn.

Đặc biệt với các hệ thống cầu trục tải trọng lớn, việc trang bị Limit Switch chất lượng cao gần như là yêu cầu bắt buộc trong thiết kế hệ thống điện điều khiển.

1.3. Vì sao cầu trục cần sử dụng cảm biến giới hạn hành trình?

Trong quá trình vận hành, cầu trục thường có nhiều chuyển động độc lập:

• Cơ cấu nâng hạ.

• Cơ cấu di chuyển xe con.

• Cơ cấu di chuyển toàn bộ cầu trục.

Nếu không có thiết bị giới hạn hành trình, các tình huống nguy hiểm có thể xảy ra:

• Móc cẩu nâng quá cao làm đứt cáp hoặc hư hỏng tang cuốn.

• Xe con chạy vượt khỏi vị trí cho phép gây va chạm.

• Cầu trục di chuyển đến cuối đường ray với tốc độ cao.

• Động cơ hoạt động liên tục gây nóng hoặc cháy cuộn dây.

Do đó, Limit Switch chính là lớp bảo vệ đầu tiên giúp kiểm soát chuyển động của cầu trục trước khi xảy ra sự cố nghiêm trọng.

Bài viết liên quan: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục

2. Cấu tạo của Limit Switch trong cầu trục và các bộ phận quan trọng

2.1. Cấu tạo tổng thể của cảm biến giới hạn hành trình

Thiết bị chính hãng, bảo hành dài hạn, chất lượng dài lâu - VNID

Một bộ Limit Switch cầu trục thông thường bao gồm các bộ phận chính:

Vỏ bảo vệ thiết bị

Đây là phần bảo vệ toàn bộ cơ cấu bên trong khỏi tác động môi trường.

Đặc điểm thường gặp:

• Làm bằng nhựa kỹ thuật hoặc hợp kim kim loại.

• Có khả năng chống bụi, chống nước.

• Phù hợp với môi trường nhà máy, xưởng cơ khí.

Cơ cấu tác động (Actuator)

Đây là bộ phận tiếp xúc trực tiếp với cơ cấu chuyển động.

Một số dạng phổ biến:

• Tay gạt.

• Con lăn.

• Thanh cần.

• Cơ cấu xoay.

Hệ thống tiếp điểm điện

Bao gồm:

• NO (Normally Open): tiếp điểm thường mở.

• NC (Normally Closed): tiếp điểm thường đóng.

• COM: chân chung.

Trong cầu trục, tiếp điểm NC thường được ưu tiên sử dụng trong mạch an toàn, bởi khi xảy ra lỗi dây dẫn hoặc mất tín hiệu, hệ thống có xu hướng dừng để đảm bảo an toàn.

Cơ cấu truyền động bên trong

Bao gồm:

• Lò xo hồi vị.

• Trục truyền động.

• Bộ phận chuyển đổi trạng thái tiếp điểm.

2.2. Các loại cơ cấu tác động phổ biến của Limit Switch cầu trục

Tùy theo vị trí lắp đặt, Limit Switch có nhiều kiểu tác động khác nhau:

Loại cơ cấu	Đặc điểm	Ứng dụng
Cần gạt	Kết cấu đơn giản, dễ lắp đặt	Giới hạn hành trình xe con
Con lăn	Giảm ma sát khi tác động	Cơ cấu di chuyển cầu trục
Dạng xoay	Kiểm soát nhiều vị trí	Cơ cấu nâng hạ
Dạng đối trọng	Độ tin cậy cao	Giới hạn nâng móc

2.3. Các thông số kỹ thuật quan trọng của Limit Switch

Khi lựa chọn Limit Switch cho cầu trục cần quan tâm:

• Điện áp làm việc: phù hợp với mạch điều khiển.

• Dòng điện định mức: đảm bảo khả năng đóng cắt.

• Cấp bảo vệ IP: phù hợp môi trường sử dụng.

• Số lượng tiếp điểm: đáp ứng yêu cầu điều khiển.

• Tuổi thọ cơ khí: ảnh hưởng đến độ bền thiết bị.

• Nhiệt độ làm việc: đặc biệt quan trọng trong nhà máy luyện kim, đúc thép.

• Bài viết liên quan: Cảm biến giới hạn hành trình cầu trục bị hỏng - VNID

3. Nguyên lý hoạt động của Limit Switch trong hệ thống cầu trục

Đội ngũ kỹ sư tư vấn giải pháp thiết bị giới hạn tải trọng phù hợp nhất cho doanh nghiệp

3.1. Nguyên lý đóng – ngắt mạch điện của Limit Switch

Nguyên lý hoạt động của Limit Switch khá đơn giản:

Trạng thái bình thường:

• Cầu trục vận hành trong vùng cho phép.

• Cơ cấu chưa tác động vào Limit Switch.

• Tiếp điểm duy trì trạng thái ban đầu.

Khi đạt giới hạn hành trình:

• Bộ phận chuyển động tác động lên cảm biến.

• Cơ cấu bên trong thay đổi trạng thái tiếp điểm.

• Tín hiệu được gửi về tủ điện điều khiển.

• Contactor, biến tần hoặc PLC thực hiện lệnh dừng.

3.2. Nguyên lý hoạt động trong từng cơ cấu cầu trục

Giới hạn hành trình nâng hạ

Đây là ứng dụng quan trọng nhất.

Limit Switch giúp:

• Ngăn móc cẩu nâng vượt giới hạn.

• Bảo vệ cáp thép.

• Bảo vệ tang cuốn và hộp giảm tốc.

Giới hạn hành trình xe con

Được lắp đặt tại hai đầu dầm cầu.

Chức năng:

• Hạn chế xe con chạy quá vị trí.

• Tránh va chạm với đầu dầm.

Giới hạn hành trình cầu trục

Được bố trí trên đường chạy dọc nhà xưởng.

Giúp:

• Kiểm soát điểm dừng cuối.

• Kết hợp với hệ thống giảm tốc và chống va.

3.3. Kết nối Limit Switch trong hệ thống điều khiển cầu trục

Limit Switch thường được kết nối với:

• Contactor điều khiển động cơ.

• Biến tần điều khiển tốc độ.

• PLC trong hệ thống tự động hóa.

• Relay trung gian.

Ví dụ:

Khi Limit Switch nâng hạ tác động → tín hiệu gửi về PLC → PLC ngắt lệnh chạy motor nâng → cầu trục dừng an toàn.

Đề xuất nội dung: Tìm hiểu thêm về tủ điện điều khiển cầu trục chuyên dụng

4. Các loại Limit Switch phổ biến sử dụng trong cầu trục hiện nay

VNID – Cung cấp tất cả các thiết bị liên quan đến lĩnh vực cầu trục nâng hạ tại Việt Nam

4.1. Limit Switch cơ khí truyền thống

Đây là loại được sử dụng phổ biến nhất.

Ưu điểm:

• Kết cấu đơn giản.

• Độ bền cao.

• Dễ thay thế.

• Chi phí hợp lý.

Ứng dụng:

• Cầu trục dầm đơn.

• Cầu trục dầm đôi.

• Cổng trục.

• Pa lăng điện.

4.2. Rotary Limit Switch (Limit Switch dạng xoay nhiều vòng)

Đây là dòng thiết bị chuyên dụng cho các hệ thống yêu cầu kiểm soát chính xác.

Đặc điểm:

• Sử dụng cơ cấu bánh răng truyền động.

• Có thể cài đặt nhiều điểm giới hạn.

• Độ chính xác cao.

Thường dùng trong:

• Cầu trục tải trọng lớn.

• Thiết bị nâng chuyên dụng.

• Hệ thống tự động hóa.

4.3. Cảm biến giới hạn hành trình điện tử

Ngoài Limit Switch cơ khí, nhiều hệ thống hiện đại sử dụng:

• Cảm biến từ.

• Cảm biến tiệm cận.

• Encoder.

Ưu điểm:

• Độ chính xác cao.

• Không bị hao mòn cơ khí.

• Phù hợp dây chuyền tự động.

Bài viết tìm kiếm thường xuyên của VNID: Cách Đấu Cảm Biến Giới Hạn Hành Trình Vào Tủ Điện Cầu Trục A-Z

4.4. So sánh các loại Limit Switch

Tiêu chí	Cơ khí	Rotary	Điện tử
Độ bền	Cao	Rất cao	Cao
Độ chính xác	Trung bình	Cao	Rất cao
Giá thành	Thấp	Trung bình - cao	Cao
Ứng dụng	Cầu trục phổ thông	Hệ thống lớn	Tự động hóa

5. Ứng dụng, cách lựa chọn và lưu ý khi sử dụng Limit Switch cho cầu trục

VNID – Năng lực kỹ thuật được thể hiện qua từng dự án đã triển khai.



5.1. Ứng dụng thực tế của Limit Switch trong ngành nâng hạ

Limit Switch được ứng dụng rộng rãi trong:

• Cầu trục nhà xưởng.

• Cổng trục ngoài trời.

• Monorail.

• Pa lăng điện.

• Hệ thống nâng khuôn.

• Thiết bị vận chuyển vật liệu.

Bài viết đề xuất: Tham khảo các loại phụ kiện cầu trục chính hãng tại VNID

5.2. Tiêu chí lựa chọn Limit Switch phù hợp

Một số yếu tố cần xem xét:

• Loại cầu trục sử dụng.

• Tải trọng nâng.

• Môi trường làm việc.

• Tần suất vận hành.

• Điện áp điều khiển.

• Yêu cầu độ chính xác.

Việc lựa chọn đúng thiết bị giúp:

• Hệ thống hoạt động ổn định.

• Giảm chi phí bảo trì.

• Nâng cao tuổi thọ cầu trục.

5.3. Một số thương hiệu Limit Switch phổ biến

Một số thương hiệu được sử dụng nhiều trong công nghiệp:

• Schneider Electric.

• Omron Corporation.

• Siemens.

5.4. Lưu ý khi lắp đặt và bảo trì

Để Limit Switch hoạt động hiệu quả cần:

• Kiểm tra vị trí lắp đặt.

• Đảm bảo cơ cấu tác động chính xác.

• Kiểm tra tiếp điểm định kỳ.

• Vệ sinh bụi bẩn.

• Thay thế khi thiết bị bị mòn hoặc cháy tiếp điểm.

VNID mời khách hàng tham khảo: Cách Chọn Cảm Biến Giới Hạn Hành Trình Phù Hợp Cho Cầu Trục

6. Kết luận: Limit Switch – Thiết bị bảo vệ quan trọng trong hệ thống điều khiển cầu trục

VNID – Chúng tôi chú trọng hiệu quả vận hành, không chỉ cấu hình thiết bị.



Có thể thấy, Limit Switch (cảm biến giới hạn hành trình) là một bộ phận nhỏ nhưng giữ vai trò rất lớn trong hệ thống cầu trục.

Thiết bị giúp:

• Kiểm soát chính xác hành trình chuyển động.

• Bảo vệ động cơ và kết cấu cơ khí.

• Hạn chế sự cố trong quá trình vận hành.

• Nâng cao độ an toàn cho người sử dụng.

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo và cung cấp thiết bị nâng hạ công nghiệp, VNID cung cấp đa dạng các sản phẩm phục vụ hệ thống cầu trục như:

• Limit Switch cầu trục.

• Tủ điện điều khiển cầu trục.

• Biến tần.

• PLC điều khiển.

• Thiết bị điều khiển từ xa.

• Phụ kiện và linh kiện điện công nghiệp.

VNID cam kết mang đến giải pháp thiết bị phù hợp, đảm bảo an toàn – ổn định – tối ưu chi phí vận hành cho từng hệ thống nâng hạ.

Nếu quý khách đang cần tư vấn lựa chọn cảm biến giới hạn hành trình cho cầu trục, hãy liên hệ VNID để được hỗ trợ giải pháp phù hợp nhất.

Bài viết lưu ý cho doanh nghiệp: Cách lắp thiết bị giới hạn tải trọng cầu trục đúng kỹ thuật và an toàn | VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về Limit Switch cầu trục

1. Limit Switch cầu trục có tác dụng gì?

Limit Switch giúp giới hạn phạm vi chuyển động của cầu trục, ngăn ngừa tình trạng vượt hành trình và bảo vệ thiết bị trong quá trình vận hành.

2. Limit Switch có cần thiết cho mọi loại cầu trục không?

Có. Đây là thiết bị bảo vệ quan trọng được sử dụng trên hầu hết các hệ thống cầu trục, cổng trục và thiết bị nâng hạ công nghiệp.

3. Khi nào cần thay thế Limit Switch cầu trục?

Cần thay thế khi thiết bị có dấu hiệu:

• Không nhận tín hiệu.

• Tiếp điểm bị cháy.

• Cơ cấu tác động bị kẹt.

• Hoạt động không ổn định.

Việc kiểm tra và thay thế định kỳ giúp hệ thống cầu trục vận hành an toàn và hiệu quả hơn.
