Lỗi thường gặp khi lập trình PLC điều khiển cầu trục và cách khắc phục
Trong các hệ thống cầu trục công nghiệp hiện đại, PLC đóng vai trò là bộ điều khiển trung tâm giúp xử lý tín hiệu, điều phối hoạt động của động cơ nâng hạ và đảm bảo các chức năng an toàn trong quá trình vận hành. Tuy nhiên, trong thực tế triển khai tủ điện cầu trục, nhiều sự cố không xuất phát từ phần cứng mà đến từ lỗi lập trình PLC, cấu hình sai tín hiệu hoặc thiết lập chưa phù hợp giữa PLC với biến tần và thiết bị ngoại vi.
Những lỗi này có thể khiến cầu trục hoạt động không đúng yêu cầu như: chạy sai chiều, không nhận tín hiệu điều khiển, không dừng đúng vị trí hoặc phát sinh lỗi khi vận hành tải nặng.
Trong bài viết này, VNID.VN sẽ phân tích các lỗi thường gặp khi lập trình PLC điều khiển cầu trục và hướng dẫn cách kiểm tra, khắc phục theo kinh nghiệm thực tế trong thiết kế tủ điện cầu trục sử dụng PLC và biến tần.
1. Tổng quan về vai trò của PLC trong hệ thống điều khiển cầu trục
1.1. PLC là bộ điều khiển quan trọng trong cầu trục tự động

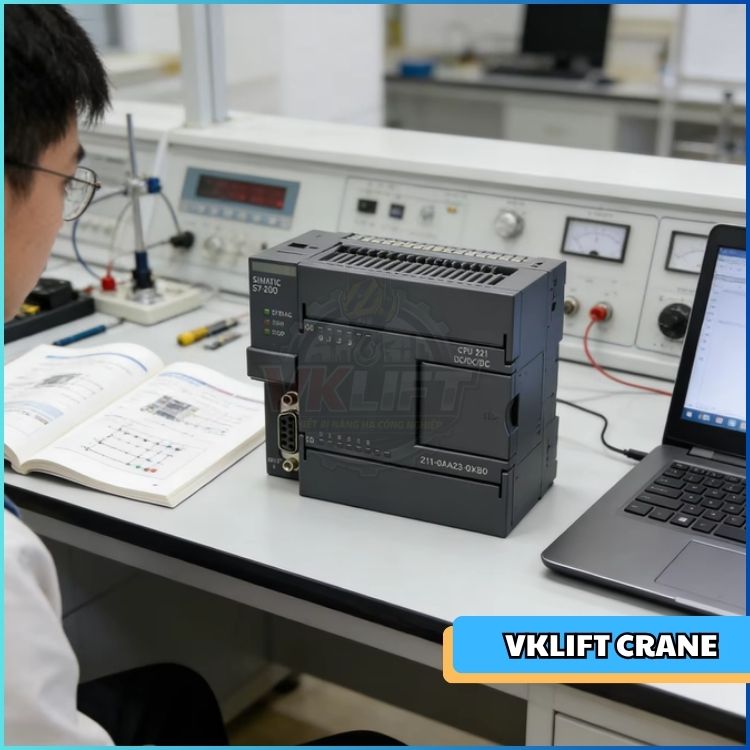

VNID – PLC lập trình điều khiển thông minh – Năng xuất vận hành hiện đại
Khác với các hệ thống điều khiển relay truyền thống, PLC cho phép lập trình linh hoạt toàn bộ trình tự vận hành của cầu trục thông qua chương trình điều khiển.
Trong hệ thống nâng hạ công nghiệp, PLC thường đảm nhiệm các nhiệm vụ:
-
Tiếp nhận tín hiệu từ:
-
Tay bấm điều khiển.
-
Remote điều khiển từ xa.
-
Công tắc hành trình.
-
Cảm biến an toàn.
-
Thiết bị bảo vệ quá tải.
-
-
Xử lý logic điều khiển:
-
Lệnh nâng/hạ.
-
Lệnh chạy trái/phải.
-
Lệnh chạy tiến/lùi.
-
Điều kiện liên động an toàn.
-
-
Xuất tín hiệu điều khiển:
-
Contactor động lực.
-
Biến tần điều khiển động cơ.
-
Hệ thống cảnh báo.
-
Vì vậy, chương trình PLC được xem là “bộ não” quyết định toàn bộ hoạt động của cầu trục. Chỉ một sai lệch nhỏ trong quá trình lập trình cũng có thể ảnh hưởng đến độ ổn định và an toàn của thiết bị.
Bài viết đề xuất: Cách lập trình PLC điều khiển cầu trục cơ bản - VNID
1.2. Những yêu cầu quan trọng khi lập trình PLC cầu trục
Một chương trình PLC điều khiển cầu trục đạt yêu cầu không chỉ cần chạy đúng chức năng mà còn phải đảm bảo khả năng vận hành an toàn trong môi trường công nghiệp.
Một số yêu cầu quan trọng gồm:
-
Xử lý tín hiệu nhanh và chính xác.
-
Có cơ chế liên động tránh thao tác nguy hiểm.
-
Kiểm soát tốt giới hạn hành trình.
-
Phối hợp ổn định với biến tần.
-
Dễ dàng kiểm tra, sửa chữa khi xảy ra lỗi.
Đặc biệt với các hệ thống cầu trục tải trọng lớn, chương trình PLC cần được thiết kế có tính đến các tình huống thực tế như:
-
Mất tín hiệu cảm biến.
-
Động cơ bị quá tải.
-
Biến tần báo lỗi.
-
Người vận hành thao tác sai.
2. Các lỗi thường gặp khi lập trình PLC điều khiển cầu trục
2.1. Lỗi sai logic điều khiển chuyển động cầu trục
VNID – Giải pháp cầu trục phù hợp giúp doanh nghiệp nâng cao năng suất và tối ưu sản xuất.
Đây là một trong những lỗi phổ biến nhất khi lập trình PLC cầu trục.
Nguyên nhân thường gặp:
-
Lập trình sai điều kiện kích hoạt đầu ra.
-
Nhầm trạng thái tiếp điểm thường đóng (NC) và thường mở (NO).
-
Thiếu điều kiện khóa liên động giữa các chuyển động.
Ví dụ:
-
Lệnh nâng và hạ cùng được kích hoạt.
-
Motor chạy ngang bị đảo chiều.
-
Cầu trục không dừng khi đạt giới hạn hành trình.
Hướng xử lý:
-
Kiểm tra lại sơ đồ logic trong chương trình PLC.
-
Theo dõi trạng thái Input/Output khi chạy Online.
-
Kiểm tra điều kiện liên động giữa các cơ cấu.
Một chương trình PLC cầu trục chuyên nghiệp cần đảm bảo:
-
Không thể xảy ra hai lệnh đối nghịch cùng lúc.
-
Các tín hiệu bảo vệ luôn được ưu tiên cao nhất.
-
Lệnh dừng khẩn có thể ngắt toàn bộ hệ thống ngay lập tức.
2.2. Lỗi cấu hình sai tín hiệu Input/Output PLC
PLC giao tiếp với toàn bộ hệ thống thông qua các tín hiệu đầu vào và đầu ra. Việc khai báo sai địa chỉ hoặc đấu nối không đúng có thể khiến chương trình hoạt động sai.
Các lỗi thường gặp:
|
Lỗi |
Biểu hiện |
|---|---|
|
Sai địa chỉ Input |
PLC không nhận tín hiệu điều khiển |
|
Sai địa chỉ Output |
Thiết bị không hoạt động |
|
Nhầm loại tín hiệu |
Thiết bị phản hồi không chính xác |
|
Sai module mở rộng |
PLC báo lỗi phần cứng |
Nguyên nhân thường đến từ:
-
Thay đổi thiết kế nhưng không cập nhật chương trình.
-
Đấu dây khác với sơ đồ lập trình.
-
Không kiểm tra trạng thái I/O trước khi chạy thử.
Cách khắc phục:
-
Kiểm tra bảng địa chỉ I/O.
-
Đối chiếu sơ đồ điện với chương trình PLC.
-
Sử dụng chế độ giám sát Online để kiểm tra tín hiệu thực tế.
2.3. PLC không nhận tín hiệu từ cảm biến và thiết bị bảo vệ
Trong hệ thống cầu trục, các cảm biến đóng vai trò đảm bảo an toàn khi vận hành.
Một số thiết bị thường kết nối với PLC:
-
Công tắc giới hạn nâng/hạ.
-
Công tắc hành trình di chuyển.
-
Cảm biến chống quá tải.
-
Nút dừng khẩn cấp.
Khi PLC không nhận tín hiệu từ các thiết bị này có thể gây ra:
-
Cầu trục không dừng đúng vị trí.
-
Không kích hoạt được chế độ bảo vệ.
-
Hệ thống báo lỗi liên tục.
Nguyên nhân:
-
Cảm biến bị hỏng.
-
Đấu sai cực tín hiệu.
-
Chưa khai báo đúng trạng thái trong chương trình PLC.
Giải pháp:
-
Kiểm tra nguồn cấp cho cảm biến.
-
Đo tín hiệu thực tế tại đầu vào PLC.
-
Kiểm tra điều kiện xử lý tín hiệu trong chương trình.
2.4. Lỗi giao tiếp giữa PLC và biến tần điều khiển động cơ
Hiện nay phần lớn cầu trục sử dụng biến tần để điều khiển tốc độ động cơ nâng hạ và di chuyển.
Khi PLC giao tiếp với biến tần không ổn định, hệ thống có thể gặp:
-
Động cơ không chạy.
-
Không thay đổi được tốc độ.
-
Biến tần báo lỗi truyền thông.
-
Motor chạy giật hoặc không đúng tốc độ cài đặt.
Các nguyên nhân phổ biến:
-
Sai thông số truyền thông.
-
Sai địa chỉ thiết bị.
-
Cấu hình PLC và biến tần không đồng bộ.
-
Lỗi dây tín hiệu truyền thông.
Cách khắc phục:
-
Kiểm tra chuẩn truyền thông sử dụng.
-
Kiểm tra tốc độ Baud Rate, địa chỉ Slave.
-
Kiểm tra lại tham số điều khiển trên biến tần.
-
Đồng bộ lại chương trình PLC.
Bài viết liên quan: PLC vs Relay Điều Khiển Cầu Trục: Nên Chọn Giải Pháp Nào - VNID
2.5. Lỗi chương trình PLC bị treo hoặc hoạt động không ổn định
Một số hệ thống cầu trục sau thời gian vận hành có thể xuất hiện hiện tượng:
-
PLC phản hồi chậm.
-
Thiết bị hoạt động không theo trình tự.
-
PLC tự reset.
-
Lệnh điều khiển bị trễ.
Nguyên nhân:
-
Chương trình viết chưa tối ưu.
-
Quá nhiều lệnh xử lý trong một vòng quét.
-
Sử dụng vùng nhớ không hợp lý.
-
Thiếu xử lý lỗi trong chương trình.
Giải pháp:
-
Tối ưu cấu trúc chương trình.
-
Kiểm tra thời gian vòng quét PLC.
-
Phân chia chương trình thành các module chức năng.
-
Bổ sung cảnh báo lỗi vận hành.
3. Phương pháp kiểm tra và khắc phục lỗi lập trình PLC cầu trục hiệu quả
VNID – Đồng hành cùng các nhà máy bằng những giải pháp nâng hạ an toàn và hiệu quả.
3.1. Kiểm tra phần cứng trước khi xử lý chương trình PLC
Một sai lầm phổ biến khi xử lý lỗi PLC là tập trung quá nhiều vào phần mềm mà bỏ qua phần điện.
Quy trình kiểm tra nên bắt đầu từ:
-
Nguồn cấp PLC.
-
Nguồn điều khiển 24VDC.
-
Dây tín hiệu.
-
Relay trung gian.
-
Contactor.
-
Thiết bị bảo vệ.
Trong thực tế, nhiều lỗi được xác định chỉ bằng việc kiểm tra lại đấu nối trong tủ điện điều khiển cầu trục.
3.2. Sử dụng phần mềm PLC để giám sát và tìm lỗi
Các kỹ thuật viên thường sử dụng chế độ Online Monitoring để:
-
Quan sát trạng thái Input.
-
Kiểm tra Output đang được kích hoạt.
-
Theo dõi Timer, Counter.
-
Xác định vị trí chương trình xảy ra lỗi.
Phương pháp này giúp:
-
Rút ngắn thời gian xử lý sự cố.
-
Hạn chế thay thế thiết bị không cần thiết.
-
Đánh giá chính xác nguyên nhân lỗi.
3.3. Tối ưu chương trình PLC sau quá trình vận hành thực tế
Sau một thời gian sử dụng, chương trình PLC có thể cần được cải tiến để phù hợp hơn với điều kiện vận hành.
Một số nâng cấp thường áp dụng:
-
Bổ sung cảnh báo lỗi.
-
Thêm chế độ vận hành Manual/Auto.
-
Lưu trạng thái lỗi.
-
Cải thiện thuật toán chống rung tải.
-
Tối ưu tốc độ khởi động và dừng động cơ.
Bài viết liên quan: Cách lập trình PLC điều khiển cầu trục cơ bản - VNID
4. Giải pháp hạn chế lỗi PLC trong hệ thống điều khiển cầu trục
VNID – Thiết kế an toàn, vận hành ổn định, giá trị lâu dài.
4.1. Thiết kế tủ điện cầu trục đúng ngay từ đầu
Một hệ thống PLC hoạt động ổn định phụ thuộc rất lớn vào thiết kế tủ điện.
Các yếu tố cần đảm bảo:
-
Lựa chọn PLC phù hợp với yêu cầu tải.
-
Bố trí thiết bị khoa học.
-
Tách biệt mạch động lực và điều khiển.
-
Có sơ đồ điện rõ ràng.
-
Dự phòng khả năng mở rộng.
Một tủ điện cầu trục được thiết kế tốt sẽ giúp giảm đáng kể các lỗi phát sinh trong quá trình vận hành.
4.2. Lựa chọn đơn vị có kinh nghiệm lập trình PLC cầu trục
PLC cầu trục khác với các hệ thống tự động hóa thông thường vì liên quan trực tiếp đến an toàn nâng hạ.
Đơn vị triển khai cần có kinh nghiệm về:
-
Thiết kế tủ điện công nghiệp.
-
Lập trình PLC.
-
Điều khiển biến tần.
-
Xử lý các tình huống vận hành thực tế.
Việc lập trình không chỉ cần “chạy được” mà còn phải đảm bảo:
-
An toàn.
-
Ổn định.
-
Dễ bảo trì.
-
Dễ nâng cấp.
4.3. Bảo trì định kỳ hệ thống PLC cầu trục
Bảo trì thường xuyên giúp phát hiện sớm các nguy cơ gây lỗi.
Các công việc cần thực hiện:
-
Kiểm tra chương trình PLC.
-
Sao lưu dữ liệu.
-
Kiểm tra kết nối dây.
-
Vệ sinh tủ điện.
-
Kiểm tra thiết bị bảo vệ.
Xem thêm bài viết: "Quy trình bảo trì tủ điện cầu trục giúp tăng tuổi thọ thiết bị"
5. VNID.VN – Giải pháp lập trình PLC và tủ điện điều khiển cầu trục chuyên nghiệp
VNID – An toàn từng chuyển động, ổn định từng hành trình.
5.1. Tổng kết các lỗi PLC cầu trục thường gặp
Lỗi trong quá trình lập trình PLC điều khiển cầu trục thường xuất phát từ:
-
Sai logic điều khiển.
-
Sai cấu hình Input/Output.
-
Lỗi kết nối cảm biến.
-
Lỗi giao tiếp PLC với biến tần.
-
Chương trình chưa được tối ưu.
Việc xử lý đúng quy trình sẽ giúp hệ thống vận hành ổn định, an toàn và giảm thời gian dừng máy.
5.2. VNID.VN cung cấp giải pháp tủ điện cầu trục tích hợp PLC và biến tần
Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID.VN cung cấp các giải pháp:
-
Thiết kế và chế tạo tủ điện cầu trục.
-
Lập trình PLC điều khiển cầu trục.
-
Tích hợp biến tần nâng hạ.
-
Cải tạo hệ thống điều khiển cầu trục cũ.
-
Nâng cấp hệ thống tự động hóa cho nhà máy.
Chúng tôi hướng tới các giải pháp ổn định, an toàn và phù hợp với điều kiện vận hành thực tế của từng doanh nghiệp.
Nếu doanh nghiệp đang gặp vấn đề với hệ thống điều khiển cầu trục hoặc cần tư vấn thiết kế tủ điện PLC mới, VNID.VN sẵn sàng hỗ trợ giải pháp phù hợp.
Bài viết đề xuất: Tủ điện điều khiển cầu trục tại Hà Nội | Thiết kế, lắp đặt VNID
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp về lỗi PLC điều khiển cầu trục
1. Vì sao PLC điều khiển cầu trục không nhận tín hiệu từ tay bấm?
Nguyên nhân thường do lỗi đấu dây, sai địa chỉ Input PLC, hỏng nút điều khiển hoặc chương trình chưa xử lý đúng tín hiệu đầu vào.
2. PLC và biến tần cầu trục không giao tiếp được phải kiểm tra gì?
Cần kiểm tra thông số truyền thông, địa chỉ thiết bị, dây tín hiệu và cấu hình giữa PLC với biến tần.
3. Có nên nâng cấp cầu trục cũ sang điều khiển bằng PLC không?
Có. Việc cải tạo sang PLC giúp hệ thống hoạt động ổn định hơn, dễ bảo trì, tăng khả năng mở rộng và bổ sung các tính năng tự động hóa trong tương lai.
