MCB là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong tủ điện

Trong bất kỳ hệ thống điện công nghiệp nào, an toàn vận hành luôn là yếu tố được đặt lên hàng đầu. Các sự cố như quá tải, ngắn mạch không chỉ gây hư hỏng thiết bị mà còn có thể ảnh hưởng đến toàn bộ dây chuyền sản xuất. Chính vì vậy, các thiết bị bảo vệ điện như MCB (Miniature Circuit Breaker) ngày càng trở thành một thành phần quan trọng trong các hệ thống tủ điện điều khiển và phân phối.

Vậy MCB là gì? MCB có cấu tạo như thế nào? Nguyên lý hoạt động ra sao và được ứng dụng trong những hệ thống nào? Trong bài viết này, VNID sẽ giúp bạn tìm hiểu chi tiết về thiết bị bảo vệ điện phổ biến này, đặc biệt trong môi trường công nghiệp và hệ thống nâng hạ.

1. MCB là gì? Tổng quan về thiết bị bảo vệ điện MCB

1.1. Khái niệm MCB là gì?

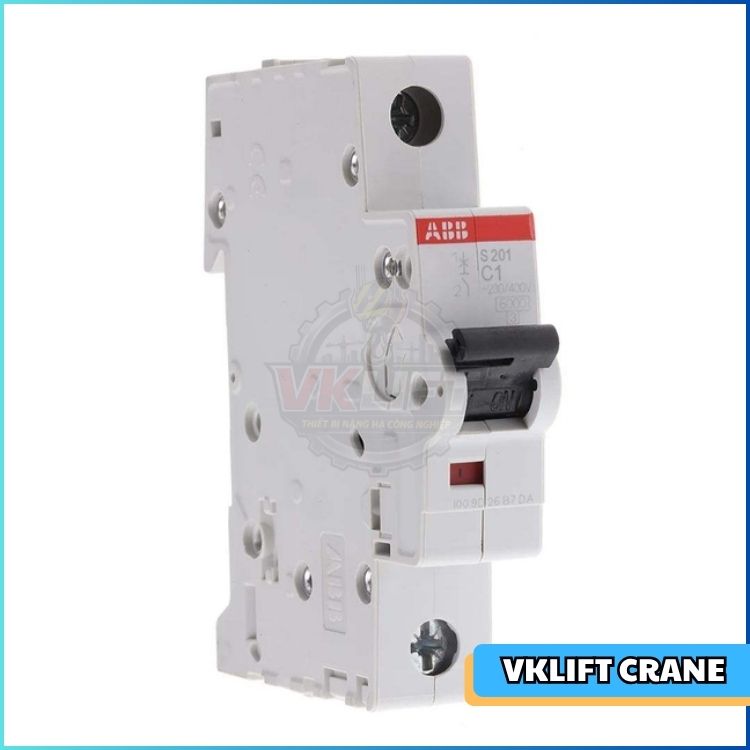

Thiết bị MCB chính hãng chất lượng – VNID cung cấp và phân phối trên toàn quốc

MCB (Miniature Circuit Breaker) hay còn gọi là aptomat tép, là một thiết bị điện có chức năng đóng cắt mạch điện và tự động ngắt nguồn khi phát hiện các sự cố bất thường như quá tải hoặc ngắn mạch.

Khác với công tắc điện thông thường chỉ có nhiệm vụ đóng/ngắt dòng điện bằng tay, MCB được tích hợp cơ chế bảo vệ tự động giúp hạn chế nguy cơ:

• Cháy dây dẫn do dòng điện vượt quá giới hạn cho phép.

• Hư hỏng các thiết bị điện phía sau.

• Sự cố lan truyền trong toàn bộ hệ thống.

Trong các hệ thống điện hiện đại, MCB thường được lắp đặt tại:

• Tủ điện phân phối công nghiệp.

• Tủ điện điều khiển máy móc.

• Hệ thống tự động hóa.

• Các thiết bị sử dụng nguồn điện công suất nhỏ và trung bình.

• Các hệ thống thiết bị nâng hạ như cầu trục, cổng trục.

Có thể hiểu đơn giản:

Nguồn điện → MCB → Thiết bị sử dụng điện

MCB đóng vai trò là "hàng rào bảo vệ" giúp kiểm soát dòng điện trước khi cấp đến các thiết bị phía sau.

1.2. Sự khác biệt giữa MCB và cầu chì truyền thống

Trước đây, cầu chì được sử dụng phổ biến để bảo vệ mạch điện. Tuy nhiên, MCB ngày càng được lựa chọn nhiều hơn nhờ khả năng vận hành linh hoạt và độ an toàn cao.

Tiêu chí	MCB	Cầu chì
Nguyên lý bảo vệ	Tự động ngắt bằng cơ cấu nhiệt và từ	Đứt dây chì khi dòng điện vượt mức
Khả năng tái sử dụng	Có thể đóng lại sau khi xử lý lỗi	Phải thay mới
Khả năng đóng/ngắt bằng tay	Có	Không linh hoạt
Tuổi thọ sử dụng	Cao	Thấp hơn
Ứng dụng	Dân dụng và công nghiệp	Hệ thống đơn giản

Nhờ những ưu điểm trên, MCB trở thành lựa chọn phổ biến trong các hệ thống điện công nghiệp yêu cầu tính ổn định và khả năng bảo vệ cao.

1.3. Các thông số kỹ thuật quan trọng trên MCB

Khi lựa chọn MCB cho một hệ thống điện, người dùng cần quan tâm đến một số thông số cơ bản:

• Dòng điện định mức (In):
  Là giá trị dòng điện tối đa mà MCB có thể hoạt động ổn định trong điều kiện bình thường.

• Điện áp định mức (Ue):
  Là mức điện áp làm việc phù hợp của thiết bị.

• Số cực của MCB:

  • MCB 1P: dùng cho mạch điện 1 pha.

  • MCB 2P: dùng cho mạch 1 pha có dây trung tính.

  • MCB 3P: sử dụng trong hệ thống điện 3 pha.

  • MCB 4P: dùng cho hệ thống 3 pha có dây trung tính.

• Khả năng cắt ngắn mạch (Icu):
  Thể hiện khả năng chịu và ngắt dòng điện lớn khi xảy ra sự cố.

• Đặc tính tác động:

  • Curve B: dùng cho tải có dòng khởi động nhỏ.

  • Curve C: phổ biến trong công nghiệp.

  • Curve D: dùng cho các tải có dòng khởi động lớn như động cơ.

Bài viết liên quan: Cách chọn MCB cho tủ điện cầu trục chính xác, đúng kỹ thuật

2. Cấu tạo của MCB và chức năng từng bộ phận

Chi tiết cấu tạo thiết bị MCB - VNID

MCB có cấu tạo nhỏ gọn nhưng bên trong bao gồm nhiều bộ phận cơ khí và điện quan trọng nhằm đảm bảo khả năng đóng cắt và bảo vệ an toàn.

2.1. Cấu tạo tổng thể của thiết bị MCB

Một thiết bị MCB cơ bản gồm các bộ phận chính:

• Vỏ cách điện bảo vệ.

• Cần gạt đóng/ngắt.

• Hệ thống tiếp điểm điện.

• Bộ phận bảo vệ nhiệt.

• Bộ phận bảo vệ từ.

• Buồng dập hồ quang.

Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp với nhau để đảm bảo MCB hoạt động chính xác khi có sự cố.

2.2. Vỏ cách điện và cơ cấu đóng cắt

Phần vỏ bên ngoài của MCB thường được làm từ vật liệu cách điện có khả năng chịu nhiệt cao.

Chức năng chính:

• Bảo vệ các linh kiện bên trong.

• Hạn chế nguy cơ rò điện.

• Đảm bảo an toàn cho người vận hành.

Cần gạt trên MCB giúp người sử dụng:

• Đóng nguồn điện bằng tay.

• Ngắt nguồn khi bảo trì.

• Reset thiết bị sau khi xử lý sự cố.

2.3. Bộ phận bảo vệ nhiệt (Thermal Protection)

Bộ phận bảo vệ nhiệt là cơ chế chính giúp MCB xử lý tình trạng quá tải điện.

Cấu tạo chính gồm một thanh lưỡng kim (Bimetal).

Khi xảy ra quá tải:

1. Dòng điện chạy qua tăng cao.

2. Thanh lưỡng kim bị nóng lên.

3. Hai lớp kim loại giãn nở khác nhau làm thanh cong lại.

4. Cơ cấu nhả tác động.

5. MCB tự động ngắt mạch.

Cơ chế này giúp bảo vệ:

• Dây dẫn điện.

• Thiết bị sử dụng điện.

• Hệ thống tủ điện.

2.4. Bộ phận bảo vệ từ (Magnetic Protection)

Khác với bảo vệ nhiệt cần một khoảng thời gian nhất định, bộ phận bảo vệ từ có khả năng phản ứng rất nhanh khi xảy ra ngắn mạch.

Nguyên lý:

• Khi dòng điện tăng đột biến, từ trường sinh ra trong cuộn dây điện từ tăng mạnh.

• Lực hút điện từ kích hoạt cơ cấu ngắt.

• Tiếp điểm mở ra ngay lập tức.

Nhờ đó, MCB có thể hạn chế những ảnh hưởng nghiêm trọng do dòng ngắn mạch gây ra.

2.5. Buồng dập hồ quang

Khi tiếp điểm điện mở ra, đặc biệt trong trường hợp dòng điện lớn, có thể xuất hiện hiện tượng hồ quang điện.

Buồng dập hồ quang có nhiệm vụ:

• Làm giảm cường độ hồ quang.

• Dập tắt tia lửa điện nhanh chóng.

• Bảo vệ tiếp điểm khỏi bị cháy mòn.

Đây là bộ phận quan trọng giúp tăng tuổi thọ và độ ổn định của MCB.

Bài viết đề xuất: Tại Sao Cầu Trục Hiện Đại Nên Sử Dụng Biến Tần - Phân Tích Thực Tế Từ VNID

3. Nguyên lý hoạt động và cơ chế bảo vệ của MCB

3.1. Nguyên lý hoạt động cơ bản của MCB

VNID – Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp giải pháp kỹ thuật.



Ở trạng thái bình thường:

• Dòng điện đi qua MCB nằm trong giới hạn cho phép.

• Tiếp điểm duy trì trạng thái đóng.

• Thiết bị phía sau được cấp nguồn ổn định.

Khi phát hiện sự cố:

• Bộ phận bảo vệ nhiệt hoặc từ được kích hoạt.

• Cơ cấu đóng cắt tác động.

• Tiếp điểm mở ra.

• Dòng điện bị ngắt để bảo vệ hệ thống.

Quá trình hoạt động có thể mô tả đơn giản:

Nguồn điện → MCB → Thiết bị điện

Khi dòng điện bất thường:

MCB phát hiện lỗi → Ngắt mạch → Bảo vệ thiết bị

3.2. Cơ chế bảo vệ quá tải của MCB

Quá tải xảy ra khi thiết bị tiêu thụ dòng điện lớn hơn mức thiết kế trong thời gian dài.

Một số nguyên nhân phổ biến:

• Sử dụng quá nhiều thiết bị trên cùng một nguồn.

• Thiết bị hoạt động vượt công suất.

• Động cơ làm việc trong điều kiện tải lớn.

Khi đó:

• Dòng điện tăng làm thanh lưỡng kim nóng lên.

• Cơ cấu bảo vệ nhiệt tác động.

• MCB ngắt nguồn.

Cơ chế này giúp tránh tình trạng:

• Dây dẫn bị nóng chảy.

• Thiết bị bị cháy hỏng.

• Nguy cơ cháy nổ do nhiệt.

3.3. Cơ chế bảo vệ ngắn mạch của MCB

Ngắn mạch là sự cố nguy hiểm khi dòng điện tăng lên rất nhanh do:

• Hai dây dẫn chạm trực tiếp.

• Lớp cách điện bị hỏng.

• Thiết bị điện xảy ra lỗi nghiêm trọng.

Khi xảy ra ngắn mạch:

1. Dòng điện tăng đột biến.

2. Bộ phận bảo vệ từ tạo lực điện từ lớn.

3. Cơ cấu ngắt hoạt động tức thời.

4. Mạch điện được tách khỏi nguồn.

Nhờ khả năng phản ứng nhanh, MCB giúp giảm thiểu nguy cơ hư hỏng nghiêm trọng cho hệ thống điện.

3.4. Lưu ý sau khi MCB ngắt bảo vệ

Khi MCB tự động ngắt, không nên đóng lại ngay lập tức.

Người vận hành cần:

• Kiểm tra nguyên nhân gây sự cố.

• Kiểm tra thiết bị phía sau MCB.

• Xử lý lỗi trước khi cấp điện trở lại.

Nếu MCB thường xuyên nhảy, có thể hệ thống đang gặp vấn đề về:

• Quá tải.

• Chập điện.

• Thiết bị tiêu thụ điện bị lỗi.

4. Ứng dụng của MCB trong hệ thống điện công nghiệp

VNID – Năng lực kỹ thuật được thể hiện qua từng dự án đã triển khai.



4.1. Ứng dụng của MCB trong tủ điện công nghiệp

Trong các hệ thống công nghiệp, MCB thường được sử dụng để bảo vệ từng nhánh điện riêng biệt trong tủ.

Một số ứng dụng phổ biến:

• Tủ điện điều khiển máy móc.

• Tủ phân phối nguồn.

• Hệ thống tự động hóa.

• Dây chuyền sản xuất.

• Thiết bị công nghiệp sử dụng nguồn điện độc lập.

Việc phân chia nguồn qua MCB giúp:

• Dễ dàng kiểm soát từng khu vực.

• Thuận tiện khi bảo trì.

• Hạn chế ảnh hưởng khi xảy ra lỗi.

4.2. Ứng dụng của MCB trong lĩnh vực thiết bị nâng hạ công nghiệp

Trong ngành nâng hạ, các thiết bị như cầu trục, cổng trục, tời điện, palang đều cần hệ thống điện vận hành ổn định.

MCB là một trong những thiết bị bảo vệ thường được sử dụng trong các hệ thống điện công nghiệp này nhằm:

• Bảo vệ nguồn cấp điện.

• Hạn chế tác động của sự cố dòng điện.

• Nâng cao độ an toàn khi vận hành thiết bị.

Để tìm hiểu sâu hơn về các thành phần điện trong hệ thống nâng hạ, khách hàng có thể tham khảo thêm bài viết:

Internal link gợi ý 1: Tủ điện điều khiển cầu trục là gì? Cấu tạo và nguyên lý hoạt động.

4.3. Tiêu chí lựa chọn MCB phù hợp cho hệ thống công nghiệp

Khi lựa chọn MCB, cần xem xét:

• Công suất và dòng điện của tải.

• Điện áp sử dụng.

• Số pha của hệ thống.

• Khả năng chịu dòng ngắn mạch.

• Môi trường làm việc.

Đặc biệt trong môi trường công nghiệp, nên lựa chọn các sản phẩm:

• Có nguồn gốc rõ ràng.

• Độ bền cao.

• Phù hợp tiêu chuẩn kỹ thuật.

Ngoài MCB, hệ thống điện cầu trục còn sử dụng nhiều thiết bị điều khiển và bảo vệ khác như PLC, biến tần, relay trung gian…

Bài viết đề xuất: Biến Tần Cầu Trục Là Gì - Vai Trò, Nguyên Lý, Ứng Dụng - VNID

5. Kết luận: MCB – Thiết bị bảo vệ quan trọng trong hệ thống điện công nghiệp

VNID – Am hiểu thiết bị, tinh thông kỹ thuật, tối ưu vận hành.



MCB là thiết bị điện nhỏ gọn nhưng giữ vai trò quan trọng trong việc đảm bảo an toàn và ổn định cho hệ thống điện.

Thông qua cơ chế bảo vệ:

• Quá tải bằng thanh lưỡng kim.

• Ngắn mạch bằng cơ cấu điện từ.

MCB giúp hạn chế nguy cơ hư hỏng thiết bị, bảo vệ dây dẫn và nâng cao độ tin cậy trong vận hành.

Đối với các hệ thống nâng hạ công nghiệp như cầu trục, cổng trục, việc lựa chọn đúng các thiết bị bảo vệ điện là yếu tố quan trọng để đảm bảo hiệu suất và tuổi thọ thiết bị.

VNID là đơn vị chuyên cung cấp các giải pháp thiết bị nâng hạ công nghiệp bao gồm:

• Cầu trục.

• Cổng trục.

• Palang.

• Tời điện.

• Thiết bị điện điều khiển và bảo vệ.

Với đội ngũ kỹ thuật có kinh nghiệm, VNID hỗ trợ khách hàng tư vấn lựa chọn thiết bị, thiết kế hệ thống điện và lắp đặt trên toàn quốc.

Nếu quý khách đang cần tìm hiểu hoặc lựa chọn MCB, thiết bị điện tủ điều khiển hoặc giải pháp nâng hạ công nghiệp, hãy liên hệ VNID để được hỗ trợ giải pháp phù hợp nhất.

Internal link gợi ý 3: Các thiết bị điện quan trọng trong tủ điện cầu trục hiện nay.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về MCB

1. MCB có chức năng chính là gì?

MCB có chức năng đóng cắt mạch điện và bảo vệ hệ thống khỏi các sự cố quá tải, ngắn mạch, giúp hạn chế hư hỏng thiết bị và đảm bảo an toàn vận hành.

2. MCB khác gì so với aptomat thông thường?

MCB là một dạng aptomat có kích thước nhỏ gọn, chuyên dùng cho các mạch điện có công suất vừa và nhỏ. Thiết bị có khả năng tự động ngắt khi xảy ra sự cố và có thể đóng lại sau khi xử lý lỗi.

3. Vì sao MCB thường được sử dụng trong tủ điện công nghiệp?

MCB được sử dụng trong tủ điện công nghiệp nhờ khả năng bảo vệ nhanh, vận hành ổn định, dễ lắp đặt và thuận tiện khi bảo trì, giúp nâng cao độ an toàn cho toàn bộ hệ thống điện.

---
