MCCB Là Gì - Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Hệ Thống Điện Công Nghiệp

Trong các hệ thống điện công nghiệp hiện đại, việc đảm bảo an toàn cho thiết bị và duy trì hoạt động ổn định luôn là yêu cầu quan trọng hàng đầu. Đặc biệt với các hệ thống cầu trục, cổng trục, tời điện, palang và dây chuyền sản xuất công suất lớn, sự cố quá tải hoặc ngắn mạch có thể gây ảnh hưởng nghiêm trọng đến thiết bị và quá trình vận hành.

Một trong những thiết bị bảo vệ điện được sử dụng phổ biến hiện nay chính là MCCB (Molded Case Circuit Breaker). Đây là thiết bị đóng cắt hạ thế có khả năng bảo vệ hệ thống trước các sự cố điện như quá tải, ngắn mạch, đồng thời giúp nâng cao độ an toàn và tuổi thọ cho toàn bộ hệ thống.

Trong bài viết này, VNID sẽ giúp quý khách tìm hiểu chi tiết MCCB là gì, cấu tạo, nguyên lý hoạt động, ứng dụng, ưu nhược điểm và cách lựa chọn MCCB phù hợp cho hệ thống điện công nghiệp.

1. MCCB là gì? Tổng quan về thiết bị bảo vệ điện MCCB trong công nghiệp

1.1. Khái niệm MCCB là gì?

Cung cấp thiết bị MCCB chất lượng, chính hãng các thương hiệu lớn tại Việt Nam bởi VNID

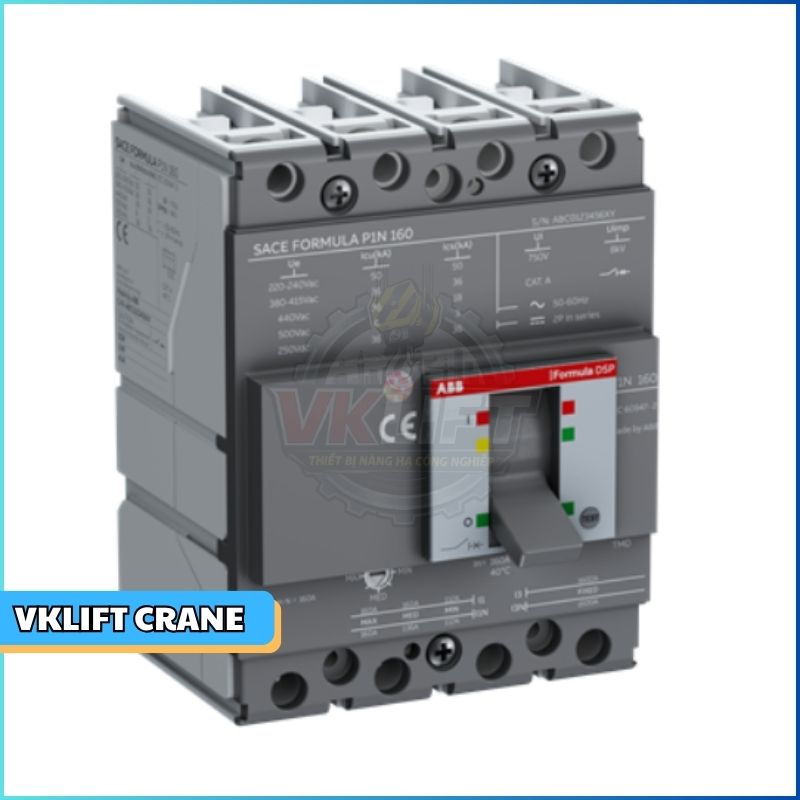

MCCB (Molded Case Circuit Breaker) hay còn gọi là aptomat khối, là một thiết bị đóng cắt và bảo vệ mạch điện hạ thế được sử dụng phổ biến trong các hệ thống điện công nghiệp.

Khác với các loại aptomat dân dụng thông thường, MCCB được thiết kế để làm việc với dòng điện lớn, tải công suất cao và môi trường vận hành khắc nghiệt.

Chức năng chính của MCCB bao gồm:

• Đóng/ngắt nguồn điện bằng cơ chế điều khiển thủ công hoặc tự động.

• Bảo vệ quá tải khi dòng điện vượt quá mức cho phép trong thời gian dài.

• Bảo vệ ngắn mạch khi xảy ra hiện tượng dòng điện tăng đột biến.

• Hạn chế nguy cơ cháy nổ, hư hỏng thiết bị điện trong hệ thống.

Trong lĩnh vực nâng hạ công nghiệp, MCCB thường được lắp đặt tại tủ điện cầu trục, tủ điều khiển cổng trục, hệ thống cấp nguồn động cơ nâng hạ nhằm đảm bảo thiết bị hoạt động an toàn và ổn định.

Bài viết liên quan: MCB là gì - Cấu tạo, nguyên lý hoạt động và ứng dụng trong tủ điện

1.2. Vai trò của MCCB trong hệ thống điện công nghiệp

MCCB đóng vai trò như một lớp bảo vệ quan trọng giữa nguồn điện và các thiết bị tiêu thụ điện.

Một số vai trò nổi bật của MCCB:

• Bảo vệ động cơ điện công suất lớn:

  • Động cơ nâng hạ.

  • Động cơ di chuyển cầu trục.

  • Động cơ máy móc sản xuất.

• Bảo vệ các thiết bị điều khiển quan trọng:

  • PLC.

  • Biến tần.

  • Contactor.

  • Relay bảo vệ.

• Duy trì độ ổn định của hệ thống điện:

  • Giảm thời gian dừng máy.

  • Hạn chế thiệt hại khi xảy ra sự cố.

  • Tăng tuổi thọ thiết bị.

Đặc biệt trong các hệ thống cầu trục công nghiệp, nơi động cơ thường xuyên hoạt động với tải trọng lớn, MCCB giúp kiểm soát nguồn điện hiệu quả và đảm bảo quá trình nâng hạ diễn ra an toàn.

1.3. Đặc điểm nổi bật của thiết bị MCCB

Một số ưu điểm khiến MCCB được sử dụng rộng rãi trong công nghiệp:

• Khả năng chịu dòng điện lớn hơn so với MCB.

• Khả năng cắt ngắn mạch cao, phù hợp với hệ thống công suất lớn.

• Có nhiều mức dòng định mức để lựa chọn.

• Một số dòng MCCB cao cấp cho phép điều chỉnh thông số bảo vệ.

• Thiết kế chắc chắn, chịu được môi trường công nghiệp.

• Có thể kết hợp với hệ thống điều khiển tự động.

2. Cấu tạo của MCCB và các bộ phận quan trọng bên trong thiết bị



Để hiểu rõ cách MCCB hoạt động, cần tìm hiểu về cấu tạo bên trong của thiết bị. Một MCCB tiêu chuẩn bao gồm nhiều bộ phận phối hợp với nhau nhằm đảm bảo khả năng đóng cắt và bảo vệ chính xác.

2.1. Cấu tạo tổng thể của MCCB

Các bộ phận chính của MCCB bao gồm:

Bộ phận	Chức năng
Vỏ cách điện	Bảo vệ linh kiện bên trong, đảm bảo an toàn khi vận hành
Tiếp điểm chính	Thực hiện quá trình đóng hoặc ngắt dòng điện
Bộ phận dập hồ quang	Hạn chế tia lửa điện khi đóng cắt
Cơ cấu truyền động	Điều khiển trạng thái đóng/ngắt của MCCB
Bộ bảo vệ nhiệt – từ	Phát hiện và xử lý sự cố quá tải, ngắn mạch

2.2. Bộ phận bảo vệ quá tải và ngắn mạch

Điểm khác biệt quan trọng của MCCB nằm ở khả năng bảo vệ bằng hai cơ chế chính:

Bộ bảo vệ nhiệt (Thermal Protection)

Cơ chế này hoạt động dựa trên sự thay đổi nhiệt độ khi dòng điện vượt mức cho phép.

Quá trình hoạt động:

• Dòng điện tăng cao làm nhiệt lượng phát sinh lớn.

• Thanh lưỡng kim bị biến dạng.

• Cơ cấu ngắt được kích hoạt.

• MCCB tự động ngắt nguồn điện.

Chức năng này giúp bảo vệ thiết bị khỏi tình trạng quá tải kéo dài.

Bộ bảo vệ từ (Magnetic Protection)

Khi xảy ra ngắn mạch:

• Dòng điện tăng đột biến trong thời gian rất ngắn.

• Cuộn dây điện từ tạo lực hút mạnh.

• Tiếp điểm nhanh chóng mở ra.

• Mạch điện được cô lập để bảo vệ hệ thống.

2.3. Các thông số kỹ thuật quan trọng khi lựa chọn MCCB

Khi lựa chọn MCCB cho hệ thống công nghiệp, cần quan tâm đến các thông số:

• Dòng điện định mức (In): thể hiện khả năng chịu tải liên tục của thiết bị.

• Điện áp định mức: phù hợp với điện áp vận hành của hệ thống.

• Khả năng cắt ngắn mạch (Icu/Ics): khả năng chịu và ngắt dòng sự cố.

• Số cực:

  • MCCB 2P.

  • MCCB 3P.

  • MCCB 4P.

• Đặc tính bảo vệ: phù hợp với từng loại tải sử dụng.

Đề xuất bài viết: Cách chọn MCB cho tủ điện cầu trục chính xác, đúng kỹ thuật

3. Nguyên lý hoạt động của MCCB trong hệ thống điện

VNID – Tư vấn tận tâm, giải pháp phù hợp, đồng hành dài lâu.



3.1. Nguyên lý đóng và duy trì dòng điện bình thường

Khi hệ thống hoạt động ổn định:

• MCCB ở trạng thái đóng.

• Dòng điện đi qua các tiếp điểm chính.

• Thiết bị cấp nguồn liên tục cho tải.

Trong điều kiện bình thường, MCCB không can thiệp vào quá trình vận hành mà chỉ đóng vai trò kiểm soát và bảo vệ.

3.2. Nguyên lý bảo vệ khi xảy ra quá tải

Khi dòng điện vượt quá giới hạn cho phép:

1. Nhiệt lượng sinh ra làm nóng bộ phận bảo vệ nhiệt.

2. Thanh lưỡng kim bị cong.

3. Cơ cấu truyền động tác động.

4. Tiếp điểm mở ra và ngắt nguồn điện.

Cơ chế này giúp bảo vệ các thiết bị như:

• Motor cầu trục.

• Biến tần điều khiển động cơ.

• Máy móc công nghiệp.

Bài viết liên quan: MCB, MCCB và Contactor khác nhau thế nào trong tủ điện cầu trục - VNID

3.3. Nguyên lý bảo vệ khi xảy ra ngắn mạch

Khi xảy ra sự cố ngắn mạch, dòng điện có thể tăng lên gấp nhiều lần so với mức bình thường.

Lúc này:

• Bộ phận bảo vệ từ phát hiện dòng điện bất thường.

• Cơ cấu ngắt tác động gần như tức thời.

• MCCB tách nguồn khỏi khu vực xảy ra sự cố.

Nhờ khả năng phản ứng nhanh, MCCB giúp giảm nguy cơ:

• Cháy thiết bị điện.

• Hư hỏng dây dẫn.

• Mất an toàn cho người vận hành.

3.4. Khả năng phối hợp MCCB với các thiết bị điều khiển khác

Trong hệ thống nâng hạ hiện đại, MCCB thường được kết hợp cùng:

• PLC điều khiển tự động.

• Biến tần điều chỉnh tốc độ động cơ.

• Contactor đóng cắt tải.

• Relay bảo vệ.

• Tủ điện điều khiển.

Sự phối hợp này tạo nên một hệ thống điện hoàn chỉnh, an toàn và có khả năng vận hành chính xác.

4. Ứng dụng của MCCB trong hệ thống điện công nghiệp và thiết bị nâng hạ

VNID – Không chỉ cung cấp thiết bị, VNID cung cấp sự an tâm.



4.1. Ứng dụng MCCB trong hệ thống cầu trục, cổng trục

Trong lĩnh vực nâng hạ công nghiệp, MCCB là thiết bị gần như không thể thiếu trong các tủ điện điều khiển.

MCCB được sử dụng để:

• Bảo vệ nguồn cấp tổng cho cầu trục.

• Bảo vệ động cơ nâng hạ.

• Bảo vệ hệ thống điều khiển điện.

• Đảm bảo thiết bị vận hành ổn định trong môi trường tải nặng.

Các hệ thống thường sử dụng MCCB:

• Cầu trục nhà xưởng.

• Cổng trục ngoài trời.

• Cầu trục dầm đơn.

• Cầu trục dầm đôi.

4.2. Ứng dụng MCCB trong tủ điện công nghiệp

MCCB được lắp đặt phổ biến trong:

• Tủ điện phân phối.

• Tủ điện MCC.

• Tủ điều khiển máy móc.

• Hệ thống tự động hóa nhà máy.

Thiết bị giúp kiểm soát nguồn điện trước khi cấp đến các thiết bị phía sau.

4.3. Ứng dụng MCCB trong bảo vệ động cơ công suất lớn

Một số thiết bị cần sử dụng MCCB:

• Động cơ nâng hạ.

• Máy nén khí.

• Máy gia công công nghiệp.

• Hệ thống băng tải.

• Thiết bị sản xuất tự động.

5. Ưu nhược điểm và kinh nghiệm lựa chọn MCCB phù hợp cho hệ thống công nghiệp

VNID – Vững thiết bị, chắc vận hành, bền giá trị.



5.1. Ưu điểm nổi bật của MCCB

MCCB được đánh giá cao nhờ những ưu điểm:

• Khả năng bảo vệ dòng điện hiệu quả.

• Chịu được tải lớn.

• Độ bền cao.

• Hoạt động ổn định trong môi trường công nghiệp.

• Dễ dàng tích hợp với hệ thống điều khiển hiện đại.

5.2. Một số hạn chế của MCCB

Bên cạnh ưu điểm, MCCB cũng có một số hạn chế:

• Giá thành cao hơn MCB.

• Kích thước lớn hơn.

• Cần lựa chọn đúng thông số kỹ thuật.

• Một số dòng cần kỹ thuật viên có kinh nghiệm để cài đặt.

5.3. Kinh nghiệm lựa chọn MCCB phù hợp

Để lựa chọn MCCB chính xác, cần xem xét:

• Công suất thiết bị sử dụng.

• Dòng điện tải thực tế.

• Điện áp hệ thống.

• Mức độ yêu cầu bảo vệ.

• Điều kiện môi trường lắp đặt.

Việc lựa chọn MCCB không phù hợp có thể khiến thiết bị bảo vệ hoạt động sai hoặc không đảm bảo khả năng bảo vệ khi xảy ra sự cố.

5.4. VNID – Đơn vị cung cấp MCCB và thiết bị điện công nghiệp uy tín

VNID cung cấp các giải pháp thiết bị phục vụ hệ thống nâng hạ công nghiệp bao gồm:

• MCCB bảo vệ hệ thống điện.

• PLC điều khiển cầu trục.

• Biến tần công nghiệp.

• Tủ điện điều khiển.

• Linh kiện và phụ kiện cầu trục.

Với kinh nghiệm trong lĩnh vực cầu trục, cổng trục và thiết bị nâng hạ, VNID hỗ trợ khách hàng lựa chọn giải pháp phù hợp, đảm bảo an toàn – hiệu quả – tối ưu chi phí vận hành.

Xem, thêm: Khám phá các thiết bị điện điều khiển cầu trục tại VNID

6. Kết luận: MCCB – Giải pháp bảo vệ an toàn cho hệ thống điện công nghiệp hiện đại

VNID – Giá trị thực tế, chi phí tối ưu, hiệu quả dài lâu.



MCCB là một trong những thiết bị đóng cắt và bảo vệ quan trọng nhất trong hệ thống điện công nghiệp hiện nay. Với khả năng bảo vệ quá tải, ngắn mạch và chịu được dòng điện lớn, MCCB giúp đảm bảo hệ thống máy móc, động cơ và thiết bị nâng hạ hoạt động an toàn, ổn định.

Đối với các hệ thống cầu trục, cổng trục, tời điện, palang và dây chuyền sản xuất công nghiệp, việc lựa chọn đúng loại MCCB không chỉ giúp bảo vệ thiết bị mà còn góp phần nâng cao hiệu quả vận hành lâu dài.

Nếu quý khách đang tìm kiếm MCCB chất lượng cao hoặc giải pháp thiết bị điện cho hệ thống nâng hạ công nghiệp, VNID sẵn sàng tư vấn và hỗ trợ lựa chọn sản phẩm phù hợp nhất.

VNID – Đồng hành cùng doanh nghiệp trong giải pháp nâng hạ công nghiệp an toàn, hiện đại và bền vững.

Bài viết tiếp theo: Rơ Le Nhiệt Là Gì, Cấu Tạo, Nguyên Lý Và Cách Chọn Cho Cầu Trục - VNID
