Nguyên lý tính toán mô-men phanh thủy lực trong thiết kế cầu trục
Trong quá trình thiết kế hệ thống cầu trục, tính toán mô-men phanh thủy lực là một bước quan trọng quyết định đến khả năng giữ tải, độ an toàn và tuổi thọ của toàn bộ cơ cấu nâng hạ. Nếu lựa chọn mô-men phanh quá nhỏ, hệ thống có thể không giữ được tải; ngược lại, nếu mô-men quá lớn sẽ gây sốc cơ khí, làm tăng tải trọng lên động cơ, hộp giảm tốc và các chi tiết truyền động. Vậy làm thế nào để tính toán và lựa chọn phanh thủy lực phù hợp? Bài viết dưới đây sẽ phân tích nguyên lý tính toán mô-men phanh, các yếu tố ảnh hưởng cũng như những tiêu chuẩn kỹ thuật quan trọng cần lưu ý khi lựa chọn phanh cho thiết bị nâng hạ.
1. Mô-men phanh thủy lực là gì và vì sao cần tính toán chính xác?

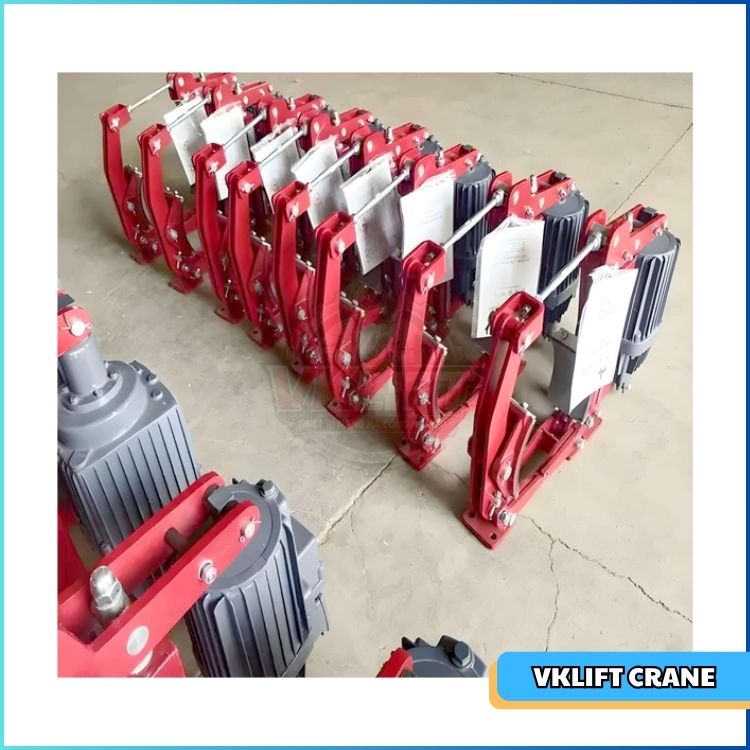

Thiết bị phanh thuỷ lực chính hãng – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc
Trong các hệ thống nâng hạ công nghiệp, mô-men phanh là thông số kỹ thuật quan trọng nhất khi lựa chọn phanh thủy lực. Đây là cơ sở để đảm bảo thiết bị có thể giữ tải an toàn trong mọi chế độ vận hành.
1.1. Mô-men phanh là gì?
Mô-men phanh (Braking Torque) là khả năng tạo lực hãm của cụm phanh lên bánh phanh hoặc trục truyền động nhằm:
-
Giữ tải khi động cơ dừng hoạt động.
-
Kiểm soát quá trình hạ tải.
-
Ngăn hiện tượng trôi tải.
-
Đảm bảo dừng hệ thống đúng vị trí.
Thông số này thường được nhà sản xuất công bố với đơn vị N·m (Newton mét).
1.2. Vì sao không thể lựa chọn phanh theo tải trọng nâng?
Đây là sai lầm khá phổ biến.
Hai hệ thống cầu trục cùng tải trọng 10 tấn nhưng có:
-
Chiều cao nâng khác nhau.
-
Tốc độ nâng khác nhau.
-
Đường kính tang khác nhau.
-
Tỷ số truyền khác nhau.
=> Mô-men phanh yêu cầu sẽ không giống nhau.
Do đó, tải trọng nâng chỉ là một trong nhiều thông số cần xem xét, không phải căn cứ duy nhất để lựa chọn phanh.
1.3. Hậu quả khi tính toán sai mô-men phanh
Nếu mô-men quá nhỏ:
-
Không giữ được tải.
-
Xuất hiện hiện tượng trượt tải.
-
Giảm độ an toàn.
Nếu mô-men quá lớn:
-
Gây va đập cơ khí.
-
Tăng tải lên hộp giảm tốc.
-
Làm má phanh mòn nhanh.
-
Giảm tuổi thọ động cơ.
2. Nguyên lý tính toán mô-men phanh trong thiết kế cầu trục
VNID – Nâng hạ công nghiệp bằng năng lực kỹ thuật thực chiến.
Trong thực tế, kỹ sư thiết kế không lựa chọn phanh dựa trên cảm tính mà dựa vào các thông số của toàn bộ hệ thống truyền động.
2.1. Các thông số đầu vào cần xác định
Trước khi tính toán, cần thu thập đầy đủ các thông số sau:
-
Tải trọng nâng định mức (Q).
-
Khối lượng móc cẩu và bộ treo.
-
Đường kính tang cuốn cáp.
-
Tỷ số truyền của hộp giảm tốc.
-
Hiệu suất truyền động.
-
Công suất và tốc độ động cơ.
-
Chế độ làm việc của cầu trục.
-
Hệ số an toàn theo tiêu chuẩn thiết kế.
Các thông số này sẽ quyết định mô-men cần thiết tại vị trí lắp phanh.
2.2. Nguyên lý tính toán
Về bản chất, mô-men phanh phải lớn hơn mô-men sinh ra bởi tải trọng tác dụng lên cơ cấu truyền động, đồng thời phải xét đến các tổn thất và hệ số an toàn.
Trong quá trình tính toán, kỹ sư thường thực hiện theo các bước:
-
Xác định lực nâng tác dụng lên tang cuốn.
-
Tính mô-men trên tang.
-
Quy đổi mô-men qua hộp giảm tốc.
-
Xác định mô-men tại trục lắp phanh.
-
Nhân với hệ số an toàn theo tiêu chuẩn.
Lưu ý: Giá trị mô-men phanh lựa chọn không lấy đúng bằng mô-men tải, mà luôn có dự phòng để đảm bảo khả năng giữ tải trong điều kiện vận hành thực tế.
2.3. Các yếu tố làm thay đổi mô-men phanh
Ngay cả khi tải trọng không đổi, mô-men phanh vẫn có thể thay đổi do:
-
Đường kính tang khác nhau.
-
Tỷ số truyền khác nhau.
-
Hiệu suất hộp giảm tốc.
-
Gia tốc nâng hạ.
-
Chu kỳ làm việc.
-
Môi trường vận hành.
Vì vậy, việc đối chiếu với catalogue của nhà sản xuất sau khi tính toán là bước không thể bỏ qua.
3. Những yếu tố ảnh hưởng đến việc lựa chọn mô-men phanh
VNID – Kinh nghiệm thực tế, năng lực chuyên sâu, giải pháp tối ưu.
Sau khi xác định được mô-men yêu cầu, kỹ sư cần đánh giá thêm các yếu tố thực tế để lựa chọn đúng model phanh.
3.1. Tải trọng và chế độ làm việc
Các cầu trục có tải trọng lớn hoặc làm việc liên tục thường yêu cầu:
-
Mô-men phanh lớn hơn.
-
Tuổi thọ đóng mở cao.
-
Khả năng tản nhiệt tốt.
Ngược lại, với cầu trục sử dụng không thường xuyên, có thể lựa chọn dòng phanh có cấu hình phù hợp hơn để tối ưu chi phí đầu tư.
3.2. Vị trí lắp đặt phanh
Phanh có thể được lắp:
-
Trên động cơ.
-
Trên trục tốc độ cao.
-
Trên hộp giảm tốc.
-
Trên tang cuốn.
Mỗi vị trí sẽ có mô-men tính toán khác nhau do ảnh hưởng của tỷ số truyền và hiệu suất truyền động.
3.3. Điều kiện môi trường
Nếu hệ thống làm việc trong:
-
Nhà máy thép.
-
Xi măng.
-
Cảng biển.
-
Thủy điện.
-
Khai thác mỏ.
Thì cần lựa chọn phanh có:
-
Khả năng chống bụi.
-
Chống ăn mòn.
-
Chịu nhiệt tốt.
-
Cấp bảo vệ IP phù hợp.
Bảng các yếu tố ảnh hưởng đến mô-men phanh
|
Yếu tố |
Ảnh hưởng |
|---|---|
|
Tải trọng nâng |
Quyết định lực tác dụng lên cơ cấu |
|
Đường kính tang |
Ảnh hưởng mô-men trên tang |
|
Tỷ số truyền |
Quy đổi mô-men đến vị trí lắp phanh |
|
Hiệu suất truyền động |
Làm thay đổi mô-men thực tế |
|
Chế độ làm việc |
Quyết định hệ số dự phòng |
|
Môi trường |
Ảnh hưởng đến lựa chọn model và vật liệu |
4. Các tiêu chuẩn kỹ thuật cần biết khi lựa chọn phanh thủy lực
VNID – Từ bản vẽ kỹ thuật đến công trình thực tế, luôn đặt chất lượng làm nền tảng.
Sau khi tính toán mô-men, bước tiếp theo là lựa chọn thiết bị đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn áp dụng.
4.1. Tiêu chuẩn về mô-men và hệ số an toàn
Phanh cần:
-
Có mô-men định mức lớn hơn mô-men tính toán.
-
Đáp ứng hệ số an toàn theo tiêu chuẩn thiết kế.
-
Phù hợp với cấp làm việc của cầu trục.
Việc lựa chọn đúng hệ số an toàn giúp đảm bảo thiết bị vận hành ổn định trong nhiều điều kiện tải khác nhau.
4.2. Tiêu chuẩn về bộ đẩy điện thủy lực
Cần kiểm tra:
-
Điện áp.
-
Hành trình.
-
Lực đẩy.
-
Thời gian đóng mở.
-
Khả năng làm việc liên tục.
Bộ đẩy phải tương thích hoàn toàn với cụm phanh để đảm bảo hiệu quả vận hành.
4.3. Tiêu chuẩn về lắp đặt và môi trường
Ngoài mô-men, cần xem xét:
-
Kích thước bánh phanh.
-
Đường kính trục.
-
Cấp bảo vệ IP.
-
Nhiệt độ làm việc.
-
Khả năng chống ăn mòn.
Các yếu tố này giúp thiết bị đáp ứng tốt điều kiện vận hành thực tế và giảm chi phí bảo trì trong tương lai.
5. Khuyến nghị của kỹ sư khi tính toán và lựa chọn phanh thủy lực
VNID – Chọn đúng thiết bị, chuẩn từng tiêu chuẩn, bền vững từng công trình.
Từ kinh nghiệm thiết kế và triển khai nhiều hệ thống nâng hạ, có thể thấy rằng việc lựa chọn phanh không nên chỉ dựa vào một thông số riêng lẻ.
5.1. Tính toán đồng bộ toàn bộ hệ thống
Cần kết hợp:
-
Tải trọng nâng.
-
Công suất động cơ.
-
Tỷ số truyền.
-
Đường kính tang.
-
Chu kỳ làm việc.
-
Điều kiện môi trường.
Việc đánh giá tổng thể sẽ giúp lựa chọn đúng model và tránh phát sinh sự cố trong quá trình sử dụng.
5.2. Đối chiếu với catalogue của nhà sản xuất
Sau khi có kết quả tính toán, cần:
-
So sánh với dải mô-men của từng model.
-
Kiểm tra kích thước lắp đặt.
-
Đối chiếu thông số bộ đẩy.
-
Xác nhận khả năng làm việc liên tục.
Không nên chọn model chỉ vì có mô-men gần nhất mà bỏ qua các thông số còn lại.
5.3. Lựa chọn đơn vị có năng lực tư vấn kỹ thuật
Đối với các hệ thống cầu trục, cổng trục hoặc thiết bị nâng hạ có tải trọng lớn, doanh nghiệp nên làm việc với đơn vị có kinh nghiệm trong tính toán và lựa chọn phanh thủy lực.
Đội ngũ kỹ thuật sẽ hỗ trợ:
-
Kiểm tra thông số thiết kế.
-
Tính toán mô-men phanh.
-
Lựa chọn model phù hợp.
-
Tư vấn lắp đặt và vận hành.
Điều này giúp hạn chế rủi ro khi đầu tư và đảm bảo hệ thống hoạt động an toàn trong thời gian dài.
Bài viết tiếp theo: Khớp Nối Liền Bánh Phanh Là Gì | Cấu Tạo, Nguyên Lý & Ứng Dụng Trong Cầu Trục
Kết luận
Tính toán mô-men phanh thủy lực là bước quan trọng trong thiết kế hệ thống cầu trục và các thiết bị nâng hạ. Một bộ phanh được lựa chọn đúng không chỉ đáp ứng yêu cầu về giữ tải và an toàn, mà còn góp phần kéo dài tuổi thọ của động cơ, hộp giảm tốc và toàn bộ cơ cấu truyền động.
Bên cạnh việc xác định chính xác mô-men yêu cầu, doanh nghiệp cũng cần quan tâm đến tải trọng, tỷ số truyền, điều kiện làm việc, tiêu chuẩn kỹ thuật và khả năng tương thích của thiết bị. Kết hợp giữa tính toán kỹ thuật và lựa chọn đúng nhà cung cấp sẽ giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và tối ưu hiệu quả đầu tư.
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp
1. Có thể lựa chọn phanh thủy lực chỉ dựa vào tải trọng nâng của cầu trục không?
Không. Tải trọng nâng chỉ là một yếu tố đầu vào. Việc lựa chọn còn phải dựa trên mô-men tính toán, đường kính tang, tỷ số truyền, công suất động cơ, chế độ làm việc và hệ số an toàn.
2. Mô-men phanh càng lớn thì có càng tốt không?
Không. Mô-men quá lớn có thể gây lực hãm đột ngột, làm tăng tải trọng lên các chi tiết truyền động và giảm tuổi thọ của hệ thống. Phanh nên được lựa chọn theo đúng kết quả tính toán và khuyến nghị của nhà sản xuất.
3. Sau khi tính toán mô-men phanh, cần kiểm tra thêm những thông số nào?
Ngoài mô-men phanh, cần đối chiếu kích thước bánh phanh, lực đẩy của bộ đẩy điện thủy lực, điện áp, cấp bảo vệ IP, điều kiện môi trường và kích thước lắp đặt để đảm bảo thiết bị phù hợp với hệ thống và đáp ứng yêu cầu vận hành lâu dài.
