Thông tin chi tiết PLC kết hợp biến tần trong hệ thống cầu trục – VNID

PLC kết hợp biến tần trong hệ thống cầu trục – Nguyên lý hoạt động chi tiết

Trong các hệ thống cầu trục công nghiệp hiện đại, việc kết hợp PLC và biến tần đang trở thành giải pháp điều khiển phổ biến nhằm nâng cao độ chính xác, tính an toàn và khả năng vận hành ổn định của thiết bị. Nếu PLC được xem là bộ não xử lý toàn bộ logic điều khiển, thì biến tần đóng vai trò điều khiển trực tiếp tốc độ và mô-men xoắn của động cơ.

Sự phối hợp giữa PLC và biến tần giúp cầu trục không chỉ thực hiện các thao tác nâng, hạ, di chuyển chính xác mà còn hỗ trợ các tính năng nâng cao như khởi động mềm, giảm rung tải, điều chỉnh tốc độ linh hoạt và bảo vệ động cơ.

Trong bài viết này, VNID.VN sẽ phân tích chi tiết nguyên lý hoạt động của hệ thống PLC kết hợp biến tần trong cầu trục, giúp khách hàng hiểu rõ cách các thiết bị phối hợp với nhau trong một tủ điện điều khiển cầu trục hiện đại.

1.Vai trò của PLC và biến tần trong hệ thống điều khiển cầu trục

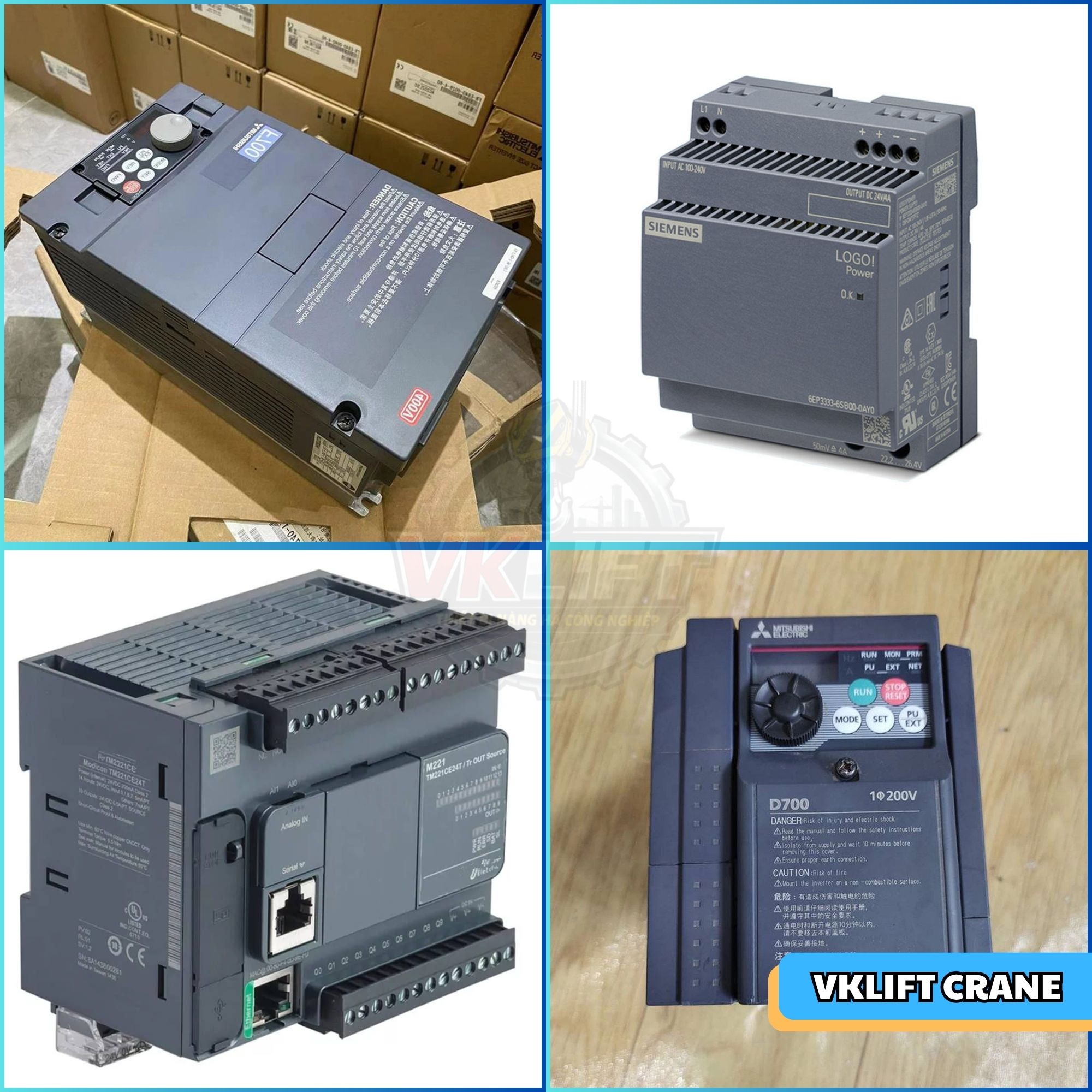

PLC & biến tần cầu trục – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1. PLC và biến tần đảm nhiệm những chức năng khác nhau trong hệ thống

Trong một hệ thống cầu trục sử dụng điều khiển tự động, PLC và biến tần không thay thế chức năng của nhau mà hoạt động theo cơ chế phối hợp.

Cụ thể:

PLC đảm nhiệm vai trò điều khiển logic:

• Nhận tín hiệu từ người vận hành.

• Xử lý các điều kiện an toàn.

• Kiểm tra trạng thái thiết bị.

• Đưa ra lệnh điều khiển cho biến tần.

• Giám sát trạng thái hoạt động của toàn bộ hệ thống.

Biến tần đảm nhiệm vai trò điều khiển động cơ:

• Nhận lệnh chạy/dừng từ PLC.

• Điều chỉnh tần số cấp vào động cơ.

• Kiểm soát tốc độ nâng hạ.

• Kiểm soát mô-men xoắn khi mang tải.

• Phản hồi trạng thái lỗi về PLC.

Có thể hiểu đơn giản:

PLC quyết định “khi nào và cần làm gì”, còn biến tần quyết định “động cơ sẽ chạy như thế nào”.

1.2. Sơ đồ kết nối PLC – biến tần trong hệ thống cầu trục

Trong thực tế thiết kế tủ điện cầu trục, PLC và biến tần thường được kết nối theo chuỗi điều khiển như sau:

Thiết bị điều khiển → PLC → Biến tần → Động cơ → Phản hồi PLC

Trong đó:

• Người vận hành gửi lệnh thông qua:

  • Tay bấm điều khiển.

  • Remote không dây.

  • Hệ thống điều khiển tự động.

• PLC tiếp nhận và xử lý:

  • Kiểm tra điều kiện an toàn.

  • Xác định hướng chạy.

  • Xác định cấp tốc độ.

• Biến tần thực hiện:

  • Điều chỉnh tần số.

  • Điều khiển tốc độ động cơ.

  • Kiểm soát quá trình tăng giảm tốc.

• Động cơ thực hiện chuyển động:

  • Nâng hạ.

  • Di chuyển ngang.

  • Di chuyển dọc.

Xem thêm bài viết : “Tủ điện điều khiển cầu trục sử dụng PLC và biến tần"

2.Nguyên lý hoạt động của hệ thống PLC kết hợp biến tần trong cầu trục

VNID – Chọn đúng thiết bị, chuẩn từng tiêu chuẩn, bền vững từng công trình.



2.1. Bước 1: PLC tiếp nhận tín hiệu điều khiển từ người vận hành

Quá trình điều khiển bắt đầu khi người vận hành gửi lệnh thông qua thiết bị điều khiển.

Ví dụ:

• Nhấn nút nâng tải.

• Nhấn nút hạ tải.

• Điều khiển cầu trục chạy sang trái/phải.

• Điều chỉnh tốc độ nhanh/chậm.

Các tín hiệu này được đưa về PLC thông qua:

• Digital Input.

• Analog Input.

• Mạng truyền thông công nghiệp.

PLC sau đó sẽ tiến hành kiểm tra các điều kiện trước khi cho phép thiết bị hoạt động.

2.2. Bước 2: PLC xử lý logic và kiểm tra điều kiện an toàn

Đây là bước quan trọng nhất trong quá trình điều khiển.

Trước khi gửi lệnh cho biến tần, PLC sẽ kiểm tra:

• Có tín hiệu dừng khẩn hay không.

• Công tắc hành trình có đang tác động không.

• Biến tần có đang báo lỗi không.

• Động cơ có được phép hoạt động không.

Ví dụ:

Khi người vận hành nhấn lệnh nâng:

PLC sẽ kiểm tra:

1. Công tắc giới hạn nâng chưa tác động.

2. Không có lỗi biến tần.

3. Hệ thống an toàn đang cho phép hoạt động.

Sau đó PLC mới gửi tín hiệu chạy đến biến tần.

Điều này giúp hạn chế tình trạng vận hành sai gây nguy hiểm cho thiết bị và người sử dụng.

2.3. Bước 3: PLC gửi tín hiệu điều khiển đến biến tần

Sau khi xác nhận điều kiện hoạt động, PLC truyền lệnh đến biến tần.

Các dạng tín hiệu điều khiển phổ biến:

Loại tín hiệu	Chức năng
Digital Output	Lệnh chạy/dừng, đảo chiều
Analog Output	Điều chỉnh tốc độ
Modbus/Profibus/Ethernet	Truyền dữ liệu điều khiển và giám sát

Ví dụ:

PLC gửi:

• Lệnh RUN → biến tần cấp điện cho động cơ.

• Lệnh tốc độ 30Hz → biến tần điều chỉnh tốc độ tương ứng.

• Lệnh đảo chiều → biến tần thay đổi chiều quay động cơ.

2.4. Bước 4: Biến tần điều khiển động cơ cầu trục

Sau khi nhận lệnh từ PLC, biến tần bắt đầu xử lý nguồn điện cấp cho động cơ.

Biến tần thực hiện:

• Biến đổi tần số nguồn điện.

• Điều chỉnh tốc độ quay động cơ.

• Kiểm soát dòng điện và mô-men.

Đối với cơ cấu nâng hạ cầu trục, chức năng này đặc biệt quan trọng vì:

• Giúp nâng tải êm hơn.

• Giảm hiện tượng giật tải.

• Hạn chế dòng khởi động lớn.

• Tăng tuổi thọ động cơ và hộp số.

Bài viết đề xuất: Cách lập trình PLC điều khiển cầu trục cơ bản - VNID

2.5. Bước 5: Biến tần phản hồi trạng thái về PLC

Hệ thống điều khiển cầu trục không chỉ có chiều điều khiển một chiều từ PLC đến biến tần mà còn có quá trình phản hồi.

Biến tần gửi về PLC các thông tin:

• Trạng thái đang chạy/dừng.

• Tần số hoạt động.

• Dòng điện động cơ.

• Mã lỗi.

• Cảnh báo quá tải.

PLC dựa trên các dữ liệu này để:

• Hiển thị trạng thái vận hành.

• Dừng hệ thống khi có lỗi.

• Ghi nhận lịch sử sự cố.

3. Các phương pháp giao tiếp giữa PLC và biến tần trong cầu trục

VNID – Thiết bị tốt tạo nền tảng, kỹ thuật tốt tạo thành công.



3.1. Điều khiển PLC – biến tần bằng tín hiệu Digital và Analog

Đây là phương pháp phổ biến trong các hệ thống cầu trục có mức độ tự động hóa vừa phải.

PLC truyền:

• Lệnh chạy/dừng.

• Lệnh đảo chiều.

• Cấp tốc độ.

Thông qua:

• Ngõ ra relay.

• Ngõ ra transistor.

• Tín hiệu 0-10V.

• Tín hiệu 4-20mA.

Ưu điểm:

• Dễ triển khai.

• Chi phí thấp.

• Dễ sửa chữa.

Nhược điểm:

• Số lượng dây điều khiển nhiều.

• Khả năng giám sát hạn chế.

3.2. Điều khiển PLC và biến tần thông qua truyền thông công nghiệp

Với các hệ thống cầu trục hiện đại, PLC và biến tần thường giao tiếp thông qua mạng truyền thông.

Một số chuẩn phổ biến:

• Modbus RTU.

• Profibus.

• Profinet.

• Ethernet/IP.

Ưu điểm:

• Giảm dây đấu nối.

• Truyền được nhiều dữ liệu.

• Giám sát trạng thái chi tiết.

• Dễ mở rộng hệ thống.

Đặc biệt phù hợp với:

• Cầu trục tải trọng lớn.

• Nhà máy tự động hóa cao.

• Hệ thống nhiều cơ cấu chuyển động.

4. Lợi ích khi sử dụng PLC kết hợp biến tần trong cầu trục

VNID – Đầu tư thiết bị chuẩn, nâng cao hiệu suất thật.



4.1. Điều khiển chuyển động chính xác và ổn định hơn

Sự kết hợp PLC và biến tần giúp:

• Điều chỉnh tốc độ linh hoạt.

• Kiểm soát quá trình tăng giảm tốc.

• Giảm rung lắc khi nâng tải.

Đây là yếu tố quan trọng với các ứng dụng yêu cầu độ chính xác cao.

4.2. Nâng cao tính an toàn trong vận hành

PLC có thể giám sát nhiều điều kiện bảo vệ:

• Giới hạn hành trình.

• Quá tải.

• Lỗi biến tần.

• Trạng thái động cơ.

Khi phát hiện bất thường, PLC có thể:

• Gửi cảnh báo.

• Dừng biến tần.

• Ngắt hệ thống.

4.3. Tăng tuổi thọ thiết bị và giảm chi phí bảo trì

Nhờ khả năng điều khiển tốc độ hợp lý:

• Động cơ giảm sốc cơ khí.

• Hạn chế dòng khởi động.

• Giảm hao mòn cơ cấu truyền động.

Điều này giúp hệ thống cầu trục vận hành bền bỉ hơn.

Bài viết liên quan: Lỗi Lập Trình PLC Điều Khiển Cầu Trục Thường Gặp & Cách Khắc Phục

5. VNID.VN – Giải pháp thiết kế hệ thống PLC kết hợp biến tần cho cầu trục

VNID – Giá trị thực tế, chi phí tối ưu, hiệu quả dài lâu.



5.1. PLC và biến tần là giải pháp điều khiển tối ưu cho cầu trục hiện đại

Trong các hệ thống nâng hạ công nghiệp ngày nay, việc kết hợp PLC với biến tần không chỉ giúp cầu trục hoạt động chính xác hơn mà còn nâng cao khả năng giám sát và đảm bảo an toàn.

Một hệ thống được thiết kế đúng kỹ thuật sẽ giúp:

• Vận hành ổn định.

• Giảm sự cố.

• Tăng tuổi thọ thiết bị.

• Dễ dàng nâng cấp trong tương lai.

5.2. VNID.VN cung cấp giải phbáp tủ điện cầu trục PLC – biến tần chuyên nghiệp

Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID.VN cung cấp các giải pháp:

• Thiết kế tủ điện cầu trục.

• Lập trình PLC điều khiển cầu trục.

• Tích hợp biến tần nâng hạ.

• Cải tạo hệ thống điều khiển cũ.

• Tối ưu hệ thống tự động hóa nhà máy.

Chúng tôi luôn hướng tới giải pháp an toàn, hiệu quả và phù hợp với từng yêu cầu vận hành thực tế của khách hàng.

Bài viết liên quan: Cách Chọn PLC Phù Hợp Cho Tủ Điện Cầu Trục - VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về PLC kết hợp biến tần trong cầu trục

1. PLC và biến tần trong cầu trục có chức năng giống nhau không?

Không. PLC xử lý logic điều khiển và quản lý hệ thống, trong khi biến tần trực tiếp điều chỉnh tốc độ và mô-men của động cơ.

2. Vì sao cầu trục nên sử dụng PLC kết hợp biến tần?

Giải pháp này giúp cầu trục vận hành êm hơn, điều chỉnh tốc độ chính xác, giảm rung tải và tăng độ an toàn khi nâng hạ.

3. PLC có thể điều khiển nhiều biến tần trong một hệ thống cầu trục không?

Có. Một PLC có thể điều khiển nhiều biến tần cho các cơ cấu khác nhau như nâng hạ, chạy ngang và chạy dọc tùy theo thiết kế hệ thống.



---
