PLC vs Relay truyền thống trong điều khiển cầu trục – Nên chọn loại nào?

Trong thiết kế hệ thống điện điều khiển cầu trục, việc lựa chọn phương án điều khiển đóng vai trò quan trọng đến hiệu suất vận hành, độ an toàn và khả năng nâng cấp thiết bị trong tương lai.

Trước đây, phần lớn cầu trục sử dụng phương pháp điều khiển bằng relay trung gian, contactor và mạch điện logic truyền thống. Tuy nhiên, cùng với sự phát triển của tự động hóa công nghiệp, PLC điều khiển cầu trục đang dần trở thành giải pháp phổ biến nhờ khả năng lập trình linh hoạt, giám sát thông minh và dễ dàng tích hợp với các thiết bị hiện đại.

Vậy giữa PLC và relay truyền thống trong điều khiển cầu trục, đâu là lựa chọn phù hợp hơn? Bài viết dưới đây sẽ giúp doanh nghiệp có cái nhìn rõ hơn trước khi lựa chọn giải pháp thiết kế tủ điện điều khiển.

1. Tổng quan về hai phương pháp điều khiển cầu trục phổ biến hiện nay

1.1. Hệ thống điều khiển cầu trục bằng relay truyền thống

Rơ le nhiệt OMRON chính hãng – VNID Cung cấp và hỗ trợ lắp đặt trên toàn quốc



Trong phương pháp điều khiển truyền thống, toàn bộ logic vận hành được xây dựng bằng:

• Relay trung gian.

• Contactor.

• Timer.

• Rơ le bảo vệ.

• Hệ thống dây điều khiển.

Nguyên lý hoạt động:

• Khi người vận hành nhấn nút điều khiển.

• Tín hiệu đi qua các relay.

• Relay đóng/ngắt tiếp điểm.

• Contactor cấp điện cho động cơ.

Phương pháp này đã được sử dụng trong nhiều hệ thống cầu trục nhờ:

• Kết cấu đơn giản.

• Dễ hiểu với kỹ thuật viên điện công nghiệp.

• Chi phí đầu tư ban đầu thấp.

Tuy nhiên, khi yêu cầu vận hành ngày càng cao, hệ thống relay bắt đầu bộc lộ một số hạn chế về khả năng mở rộng và xử lý điều khiển phức tạp.

1.2. Hệ thống điều khiển cầu trục bằng PLC

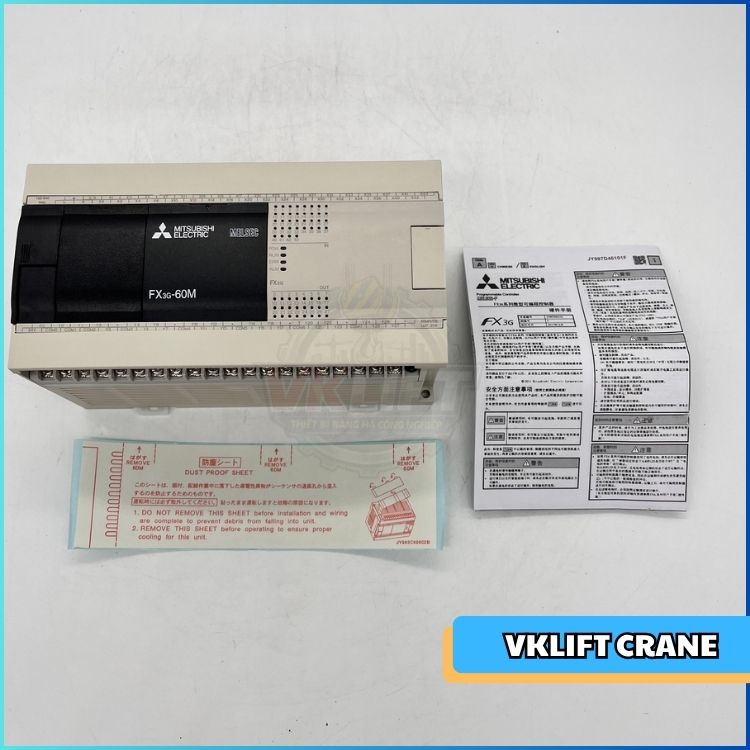

PLC điều khiển hệ thống điện cầu trục – VNID cung cấp trên toàn quốc

PLC là bộ điều khiển lập trình có khả năng thay thế phần lớn mạch logic relay truyền thống.

Trong hệ thống cầu trục sử dụng PLC:

• Tín hiệu điều khiển được đưa về PLC.

• PLC xử lý chương trình lập trình sẵn.

• PLC gửi tín hiệu đến biến tần, contactor hoặc thiết bị chấp hành.

PLC thường được tích hợp trong:

• Tủ điện cầu trục.

• Hệ thống điều khiển tự động.

• Dây chuyền sản xuất công nghiệp.

Các chức năng PLC có thể thực hiện:

• Điều khiển nâng hạ.

• Điều khiển di chuyển cầu.

• Giám sát giới hạn hành trình.

• Xử lý cảnh báo lỗi.

• Kết nối HMI, SCADA.

Xem thêm bài viết: “PLC là gì? Ứng dụng PLC trong điều khiển cầu trục và hệ thống công nghiệp”

2. So sánh PLC và Relay truyền thống trong điều khiển cầu trục

Việc lựa chọn PLC hay relay phụ thuộc vào yêu cầu vận hành, mức độ tự động hóa và quy mô của hệ thống cầu trục.

2.1. So sánh về cấu trúc hệ thống

Tiêu chí	Relay truyền thống	PLC điều khiển cầu trục
Phương pháp điều khiển	Mạch điện bằng relay, contactor	Chương trình lập trình trên PLC
Logic vận hành	Phụ thuộc vào đấu nối dây	Xử lý bằng phần mềm
Khả năng thay đổi chương trình	Khó, phải sửa mạch	Dễ dàng chỉnh sửa
Số lượng dây điều khiển	Nhiều	Ít hơn
Khả năng mở rộng	Hạn chế	Cao

Đối với các cầu trục đơn giản, relay vẫn có thể đáp ứng tốt. Tuy nhiên với các hệ thống yêu cầu nhiều chức năng bảo vệ và tự động hóa, PLC có ưu thế rõ rệt.

2.2. So sánh khả năng điều khiển và tự động hóa

Relay truyền thống

Relay phù hợp với các chức năng cơ bản:

• Bật/tắt động cơ.

• Đảo chiều quay.

• Điều khiển contactor.

Tuy nhiên, relay gặp khó khăn khi cần:

• Xử lý nhiều điều kiện đồng thời.

• Giao tiếp với thiết bị khác.

• Lưu trữ dữ liệu vận hành.

PLC

PLC có khả năng xử lý nhiều chức năng nâng cao:

• Điều khiển tốc độ thông qua biến tần.

• Điều khiển nhiều cấp tốc độ.

• Đồng bộ nhiều động cơ.

• Hiển thị trạng thái trên HMI.

Ví dụ:

Với cầu trục 2 dầm tải trọng lớn, PLC có thể kiểm soát:

• Hai động cơ di chuyển cùng tốc độ.

• Sai lệch vị trí giữa hai bên cầu.

• Trạng thái lỗi từng thiết bị.

Đây là điều rất khó thực hiện bằng hệ thống relay truyền thống.

2.3. So sánh về độ ổn định và độ an toàn

Tiêu chí	Relay	PLC
Độ ổn định	Tốt với hệ thống đơn giản	Cao với hệ thống phức tạp
Khả năng giám sát lỗi	Hạn chế	Chi tiết, chính xác
Xử lý tín hiệu bảo vệ	Cơ bản	Linh hoạt
Khả năng cảnh báo	Thấp	Cao

Trong môi trường cầu trục công nghiệp, yếu tố an toàn rất quan trọng.

PLC có thể xử lý:

• Dừng khẩn cấp.

• Giới hạn hành trình.

• Quá tải.

• Lỗi biến tần.

• Lỗi cảm biến.

Nhờ đó giảm nguy cơ xảy ra sự cố trong quá trình nâng hạ tải trọng lớn.

Bài viết đề xuất: Sơ đồ PLC điều khiển cầu trục 1 dầm, 2 dầm chi tiết từ A-Z

3. Ưu nhược điểm của PLC và Relay trong hệ thống cầu trục

VNID – Hiểu nhu cầu, đúng giải pháp, tối ưu chi phí.



3.1. Ưu điểm của hệ thống relay truyền thống

Relay vẫn có những ưu điểm nhất định:

• Chi phí đầu tư thấp.

• Thiết kế đơn giản.

• Không yêu cầu lập trình.

• Dễ sửa chữa với kỹ thuật viên điện phổ thông.

Relay phù hợp với:

• Cầu trục tải trọng nhỏ.

• Hệ thống vận hành đơn giản.

• Ít yêu cầu nâng cấp.

3.2. Hạn chế của relay truyền thống

Một số nhược điểm:

• Số lượng dây điện lớn.

• Khó thay đổi logic điều khiển.

• Khó tìm lỗi khi hệ thống phức tạp.

• Không dễ dàng kết nối thiết bị thông minh.

Khi số lượng chức năng tăng lên, tủ điện relay có thể trở nên:

• Cồng kềnh.

• Khó bảo trì.

• Khó nâng cấp.

3.3. Ưu điểm của PLC trong điều khiển cầu trục

PLC mang lại nhiều lợi ích:

Điều khiển linh hoạt

Có thể thay đổi chương trình mà không cần sửa lại toàn bộ mạch điện.

Dễ dàng tích hợp thiết bị

PLC có thể kết nối:

• Biến tần.

• HMI.

• Encoder.

• Cảm biến.

• Hệ thống quản lý nhà máy.

Nâng cao độ an toàn

PLC có thể lập trình các điều kiện bảo vệ phức tạp.

3.4. Hạn chế của PLC

Một số hạn chế cần cân nhắc:

• Chi phí đầu tư ban đầu cao hơn.

• Cần kỹ thuật viên có kiến thức lập trình.

• Cần phần mềm chuyên dụng để chỉnh sửa.

Tuy nhiên, với các hệ thống cầu trục sử dụng lâu dài, chi phí này thường được bù lại nhờ:

• Giảm thời gian dừng máy.

• Dễ bảo trì.

• Khả năng mở rộng cao.

4. Khi nào nên lựa chọn PLC và khi nào nên sử dụng Relay truyền thống?

VNID – Tư vấn chuẩn xác, báo giá minh bạch, triển khai hiệu quả.



4.1. Trường hợp phù hợp sử dụng Relay

Relay truyền thống phù hợp khi:

• Cầu trục tải trọng nhỏ.

• Chỉ có chức năng nâng hạ và di chuyển cơ bản.

• Không cần kết nối hệ thống tự động hóa.

• Yêu cầu đầu tư ban đầu thấp.

Ví dụ:

• Cầu trục mini trong xưởng cơ khí nhỏ.

• Monorail đơn giản.

• Thiết bị nâng sử dụng không thường xuyên.

4.2. Trường hợp nên sử dụng PLC

PLC nên được lựa chọn khi:

• Cầu trục có tải trọng lớn.

• Hoạt động liên tục trong nhà máy.

• Yêu cầu độ chính xác cao.

• Cần kết nối biến tần.

• Cần giám sát trạng thái vận hành.

Các ứng dụng phù hợp:

• Nhà máy thép.

• Nhà máy cơ khí.

• Kho vật liệu.

• Dây chuyền sản xuất tự động.

Xem thêm bài viết: “Cách lập trình PLC điều khiển cầu trục cơ bản (Step-by-step)”

5. Giải pháp lựa chọn tối ưu cho hệ thống điều khiển cầu trục hiện đại

VNID – Lắng nghe yêu cầu, phân tích thực tế, đưa ra giải pháp tối ưu.



Theo kinh nghiệm thiết kế tủ điện PLC điều khiển cầu trục, việc lựa chọn phương án điều khiển cần dựa trên:

5.1. Đánh giá nhu cầu vận hành thực tế

Cần xem xét:

• Tải trọng nâng.

• Tần suất hoạt động.

• Môi trường làm việc.

• Yêu cầu an toàn.

• Khả năng mở rộng.

Không phải mọi cầu trục đều cần PLC, nhưng với các hệ thống sản xuất hiện đại, PLC gần như là lựa chọn tối ưu.

5.2. Giải pháp kết hợp PLC và thiết bị truyền thống

Trong thực tế, nhiều hệ thống không loại bỏ hoàn toàn relay mà sử dụng kết hợp:

• PLC xử lý điều khiển.

• Relay trung gian cách ly tín hiệu.

• Contactor đóng cắt động lực.

• Biến tần điều khiển tốc độ.

Giải pháp này giúp:

• Tăng độ tin cậy.

• Dễ bảo trì.

• Đảm bảo an toàn.

Kết luận

Việc lựa chọn giữa PLC và relay truyền thống trong điều khiển cầu trục phụ thuộc vào yêu cầu cụ thể của từng hệ thống.

• Relay truyền thống vẫn phù hợp với các cầu trục nhỏ, chức năng đơn giản và không yêu cầu mở rộng.

• PLC điều khiển cầu trục là lựa chọn tối ưu cho các hệ thống công nghiệp hiện đại nhờ khả năng lập trình linh hoạt, giám sát thông minh và nâng cao độ an toàn.

Đối với các doanh nghiệp đầu tư hệ thống cầu trục sử dụng lâu dài, việc lựa chọn giải pháp PLC ngay từ đầu sẽ giúp:

• Giảm chi phí vận hành.

• Dễ dàng nâng cấp.

• Tăng hiệu suất sản xuất.

VNID.VN cung cấp giải pháp:

• Thiết kế tủ điện PLC điều khiển cầu trục.

• Cải tạo hệ thống relay sang PLC.

• Lập trình điều khiển theo yêu cầu.

• Tích hợp biến tần, HMI và thiết bị tự động hóa.

Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp và tự động hóa, VNID.VN cam kết mang đến giải pháp điều khiển phù hợp, an toàn và tối ưu cho từng ứng dụng thực tế.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.





FAQ – Câu hỏi thường gặp về PLC và Relay điều khiển cầu trục

1. PLC có thay thế hoàn toàn được relay trong điều khiển cầu trục không?

Không hoàn toàn. Trong nhiều hệ thống thực tế, PLC và relay vẫn được kết hợp để tăng độ ổn định và đảm bảo an toàn.

2. Cầu trục nhỏ có cần sử dụng PLC không?

Không bắt buộc. Với cầu trục nhỏ, ít chức năng, relay truyền thống vẫn có thể đáp ứng tốt. Tuy nhiên PLC sẽ phù hợp hơn nếu cần nâng cấp trong tương lai.

3. Chi phí sử dụng PLC có cao hơn relay truyền thống không?

Chi phí đầu tư ban đầu của PLC cao hơn, nhưng đổi lại hệ thống có khả năng mở rộng, dễ bảo trì và giảm chi phí vận hành lâu dài.
