Rơ le nhiệt hoạt động như thế nào trong hệ thống cầu trục?

Trong hệ thống điều khiển cầu trục công nghiệp, động cơ điện là một trong những thiết bị quan trọng nhất quyết định khả năng vận hành ổn định của toàn bộ thiết bị nâng hạ. Tuy nhiên, trong quá trình làm việc thực tế, động cơ cầu trục thường xuyên phải chịu các điều kiện tải thay đổi liên tục như nâng tải lớn, khởi động nhiều lần, vận hành trong môi trường bụi bẩn hoặc làm việc trong thời gian dài.

Những yếu tố này có thể khiến động cơ xảy ra tình trạng quá tải nhiệt, tăng dòng điện bất thường hoặc phát sinh nguy cơ cháy cuộn dây motor. Để hạn chế các sự cố này, rơ le nhiệt trong tủ điện điều khiển cầu trục được sử dụng như một thiết bị bảo vệ quan trọng giúp giám sát và ngắt hệ thống khi động cơ hoạt động vượt quá giới hạn cho phép.

Khác với bài viết tổng quan về khái niệm và cấu tạo rơ le nhiệt, bài viết này sẽ tập trung phân tích chuyên sâu về nguyên lý hoạt động của rơ le nhiệt trong hệ thống cầu trục, cách thiết bị phối hợp với contactor, động cơ và các thiết bị điều khiển khác để đảm bảo an toàn vận hành.

1.Rơ le nhiệt hoạt động như thế nào trong hệ thống cầu trục?

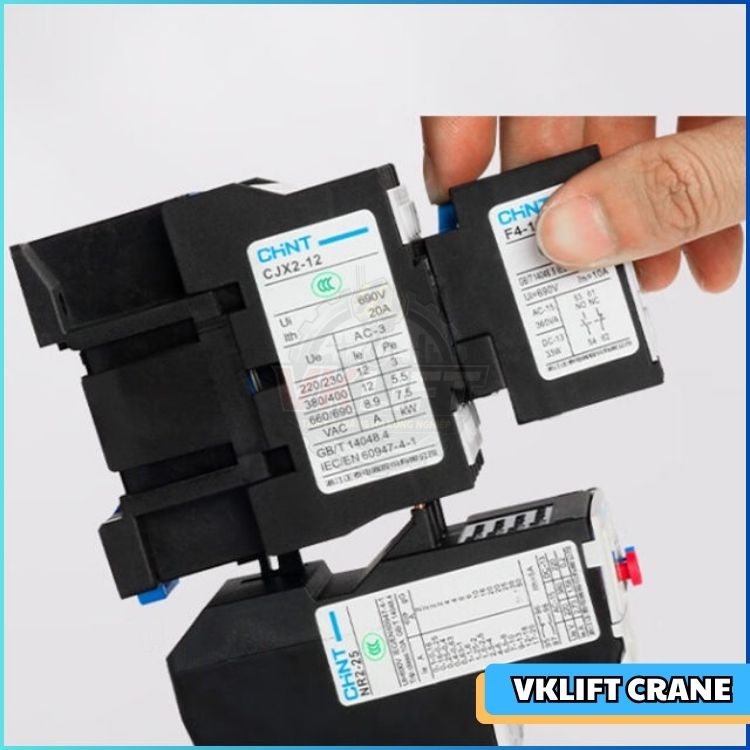

Rơ le nhiệt LS electric – VNID là đơn vị cung cấp các thiết bị LS chính hãng tại Việt Nam

Trong hệ thống cầu trục, rơ le nhiệt không trực tiếp đóng cắt nguồn động lực cấp cho động cơ mà hoạt động thông qua mạch điều khiển contactor.

Cụ thể, rơ le nhiệt được lắp nối tiếp với động cơ trong mạch động lực và sử dụng tiếp điểm phụ trong mạch điều khiển để gửi tín hiệu bảo vệ khi phát hiện dòng điện vượt mức cho phép.

Quá trình hoạt động có thể được mô tả theo trình tự:

• Động cơ cầu trục vận hành bình thường:

  • Dòng điện chạy qua rơ le nhiệt nằm trong phạm vi cài đặt.

  • Thanh lưỡng kim bên trong rơ le nhiệt không bị tác động.

  • Tiếp điểm bảo vệ duy trì trạng thái cho phép contactor hoạt động.

  • Động cơ tiếp tục vận hành ổn định.

• Động cơ xảy ra tình trạng quá tải:

  • Dòng điện động cơ tăng cao hơn mức định mức.

  • Phần tử nhiệt trong rơ le nhiệt sinh ra lượng nhiệt lớn.

  • Thanh lưỡng kim bị nung nóng và biến dạng.

  • Cơ cấu tác động làm thay đổi trạng thái tiếp điểm.

• Mạch điều khiển bị ngắt:

  • Tiếp điểm thường đóng của rơ le nhiệt mở ra.

  • Cuộn hút contactor mất điện.

  • Contactor nhả tiếp điểm động lực.

  • Động cơ cầu trục được dừng lại để tránh hư hỏng.

Như vậy, vai trò chính của rơ le nhiệt không phải là điều khiển chuyển động của cầu trục mà là bảo vệ động cơ trước các tình trạng làm việc bất thường.

Xem thêm bài viết “Tủ điện điều khiển cầu trục là gì? Cấu tạo và nguyên lý hoạt động” để hiểu rõ hơn về sự phối hợp giữa các thiết bị trong hệ thống điều khiển.

2. Các tình huống rơ le nhiệt tác động trong hệ thống cầu trục

VNID – Đồng hành cùng thiết bị trong từng giờ vận hành.



Trong thực tế vận hành cầu trục, rơ le nhiệt thường tác động không chỉ do một nguyên nhân duy nhất mà có thể xuất phát từ nhiều yếu tố liên quan đến tải trọng, cơ khí hoặc hệ thống điện.

2.1. Bảo vệ khi cầu trục nâng tải vượt mức cho phép

Đây là một trong những trường hợp phổ biến nhất khiến rơ le nhiệt tác động.

Khi tải trọng nâng vượt quá khả năng thiết kế:

• Động cơ nâng phải tạo ra mô men xoắn lớn hơn.

• Dòng điện cấp vào motor tăng cao.

• Cuộn dây động cơ sinh nhiệt nhiều hơn.

• Rơ le nhiệt nhận biết sự gia tăng dòng điện và thực hiện bảo vệ.

Việc ngắt động cơ trong trường hợp này giúp hạn chế:

• Cháy cuộn dây motor.

• Giảm tuổi thọ vòng bi.

• Hư hỏng bộ truyền động nâng hạ.

2.2. Bảo vệ khi động cơ cầu trục bị kẹt cơ khí

Một số sự cố cơ khí cũng có thể khiến dòng điện động cơ tăng cao như:

• Bộ phận truyền động bị kẹt.

• Phanh động cơ không nhả hoàn toàn.

• Bánh xe cầu trục bị lệch ray.

• Cơ cấu nâng bị mắc tải.

Khi động cơ không thể quay đúng tốc độ thiết kế, motor sẽ tiêu thụ dòng điện lớn hơn bình thường.

Lúc này, rơ le nhiệt đóng vai trò như một lớp bảo vệ cuối cùng nhằm ngăn chặn tình trạng động cơ bị quá nhiệt kéo dài dẫn đến cháy hỏng.

2.3. Bảo vệ khi cầu trục vận hành liên tục trong thời gian dài

Không giống các máy móc hoạt động ổn định trong điều kiện cố định, cầu trục thường có chế độ làm việc gián đoạn với:

• Tần suất khởi động cao.

• Chu kỳ nâng hạ liên tục.

• Tải trọng thay đổi thường xuyên.

Nếu động cơ làm việc trong thời gian dài mà không có thời gian giải nhiệt phù hợp, nhiệt độ cuộn dây có thể tăng vượt giới hạn.

Rơ le nhiệt sẽ giúp kiểm soát tình trạng này bằng cách:

• Theo dõi ảnh hưởng nhiệt do dòng điện gây ra.

• Ngắt hệ thống khi mức nhiệt vượt quá giới hạn bảo vệ.

3. Ứng dụng của rơ le nhiệt trong tủ điện điều khiển cầu trục

VNID – Lắp đặt chuyên nghiệp, hỗ trợ nhanh chóng, hiệu quả lâu dài.



Trong một tủ điện điều khiển cầu trục tiêu chuẩn, rơ le nhiệt thường được kết hợp cùng nhiều thiết bị khác để tạo thành hệ thống bảo vệ hoàn chỉnh.

3.1. Vị trí của rơ le nhiệt trong sơ đồ điều khiển cầu trục

Một mạch điều khiển động cơ cầu trục cơ bản thường có trình tự:

Nguồn điện → Aptomat → Contactor → Rơ le nhiệt → Động cơ

Trong đó:

Thiết bị	Chức năng
Aptomat	Bảo vệ ngắn mạch, đóng cắt nguồn tổng
Contactor	Điều khiển đóng/ngắt động cơ
Rơ le nhiệt	Bảo vệ quá tải động cơ
Động cơ	Thực hiện chuyển động nâng hạ, di chuyển

Rơ le nhiệt thường được lắp phía sau contactor trong mạch động lực để giám sát trực tiếp dòng điện đi vào motor.

3.2. Rơ le nhiệt bảo vệ những cơ cấu nào trên cầu trục?

Một hệ thống cầu trục hoàn chỉnh thường có nhiều động cơ khác nhau, vì vậy mỗi cơ cấu có thể được trang bị thiết bị bảo vệ riêng.

Các vị trí thường sử dụng rơ le nhiệt gồm:

• Động cơ nâng hạ:

  • Là cơ cấu chịu tải lớn nhất.

  • Yêu cầu bảo vệ quá tải cao.

• Động cơ di chuyển xe con:

  • Bảo vệ khi cơ cấu chạy bị kẹt hoặc lệch tải.

• Động cơ di chuyển cầu trục:

  • Hạn chế tình trạng quá dòng khi bánh xe gặp lực cản lớn.

• Động cơ tời điện, cổng trục:

  • Bảo vệ hệ thống truyền động trong điều kiện làm việc liên tục.

3.3. Sự phối hợp giữa rơ le nhiệt và biến tần trong cầu trục hiện đại

Ngày nay, nhiều hệ thống cầu trục sử dụng biến tần để điều khiển tốc độ động cơ thay thế phương pháp khởi động trực tiếp truyền thống.

Trong hệ thống này:

• Biến tần đảm nhiệm:

  • Điều chỉnh tốc độ.

  • Kiểm soát dòng điện.

  • Giảm dòng khởi động.

• Rơ le nhiệt vẫn có vai trò:

  • Bảo vệ bổ sung.

  • Giám sát tình trạng quá tải thực tế.

  • Tăng độ an toàn cho hệ thống.

Đặc biệt trong các hệ thống nâng hạ tải trọng lớn, việc kết hợp biến tần + rơ le nhiệt + thiết bị bảo vệ chuyên dụng giúp nâng cao độ ổn định và kéo dài tuổi thọ thiết bị.

Tham khảo thêm bài viết “Giải pháp điều khiển cầu trục bằng biến tần giúp giảm rung lắc và bảo vệ động cơ”.

4. Cách lựa chọn và sử dụng rơ le nhiệt phù hợp cho hệ thống cầu trục

VNID – Thiết kế an toàn, vận hành ổn định, giá trị lâu dài.



Việc lựa chọn rơ le nhiệt không đơn giản chỉ dựa trên công suất động cơ mà cần xem xét nhiều yếu tố liên quan đến chế độ làm việc thực tế của cầu trục.

4.1. Tiêu chí lựa chọn rơ le nhiệt cho động cơ cầu trục

Một số thông số quan trọng cần quan tâm:

• Dòng điện định mức của động cơ:

  • Đây là thông số quan trọng nhất để lựa chọn dải chỉnh định của rơ le nhiệt.

• Công suất motor:

  • Động cơ công suất càng lớn thì yêu cầu dải bảo vệ càng cao.

• Chế độ làm việc:

  • Tần suất nâng hạ.

  • Số lần khởi động trong một giờ.

  • Thời gian vận hành liên tục.

• Điều kiện môi trường:

  • Nhiệt độ nhà xưởng.

  • Bụi kim loại.

  • Độ ẩm.

4.2. Cách cài đặt dòng bảo vệ rơ le nhiệt

Việc cài đặt sai thông số có thể khiến hệ thống hoạt động không chính xác.

Một số nguyên tắc quan trọng:

• Không chỉnh dòng quá thấp:

  • Dễ gây tình trạng ngắt giả khi cầu trục làm việc bình thường.

• Không chỉnh dòng quá cao:

  • Làm mất khả năng bảo vệ động cơ.

Thông thường, dòng chỉnh định cần được căn cứ theo:

• Dòng điện làm việc thực tế của motor.

• Điều kiện tải.

• Đặc tính vận hành của từng cơ cấu cầu trục.

4.3. Các lỗi thường gặp khi sử dụng rơ le nhiệt

Một số sự cố phổ biến trong thực tế gồm:

Hiện tượng	Nguyên nhân có thể
Rơ le nhiệt liên tục nhảy	Motor quá tải, cài đặt dòng thấp, lỗi cơ khí
Motor nóng nhưng không ngắt	Chọn sai dải bảo vệ, rơ le lỗi
Cầu trục hoạt động không ổn định	Tiếp điểm bảo vệ tiếp xúc kém
Rơ le tác động chậm	Thiết bị xuống cấp hoặc ảnh hưởng nhiệt độ

4.4. Kiểm tra và bảo trì rơ le nhiệt định kỳ

Để đảm bảo hệ thống cầu trục vận hành an toàn, cần thực hiện:

• Kiểm tra tình trạng tiếp điểm.

• Đo dòng điện thực tế của động cơ.

• Kiểm tra độ chính xác của mức cài đặt.

• Vệ sinh bụi bẩn trong tủ điện.

• Kết hợp kiểm tra toàn bộ hệ thống điều khiển.

 Xem thêm bài viết “Quy trình bảo trì tủ điện cầu trục giúp nâng cao tuổi thọ thiết bị” để có giải pháp kiểm tra hệ thống toàn diện.

5. Kết luận: Rơ le nhiệt – Giải pháp bảo vệ quan trọng trong hệ thống điều khiển cầu trục

Thiết bị rơ le nhiệt chất lượng, an toàn, vận hành bền bỉ - đã có mặt tại VNID

Trong hệ thống cầu trục công nghiệp, rơ le nhiệt là thiết bị có kích thước nhỏ nhưng giữ vai trò rất quan trọng trong việc bảo vệ động cơ trước các sự cố quá tải.

Thông qua nguyên lý giám sát nhiệt sinh ra do dòng điện, thiết bị có khả năng phát hiện những tình trạng bất thường như:

• Quá tải khi nâng vật.

• Động cơ bị kẹt.

• Làm việc liên tục vượt giới hạn.

• Dòng điện tăng cao bất thường.

Việc lựa chọn đúng loại rơ le nhiệt, cài đặt chính xác và bảo trì định kỳ sẽ giúp tủ điện điều khiển cầu trục hoạt động ổn định, giảm thời gian dừng máy và nâng cao tuổi thọ toàn bộ hệ thống nâng hạ.

Với kinh nghiệm trong lĩnh vực thiết kế, chế tạo tủ điện cầu trục và cung cấp thiết bị điện công nghiệp, VNID.VN cung cấp các giải pháp điều khiển cầu trục đồng bộ, đảm bảo an toàn, hiệu quả và phù hợp với từng nhu cầu vận hành thực tế của nhà máy.

Xem thêm: So sánh rơ le nhiệt và CB (aptomat) - VNID

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về rơ le nhiệt trong hệ thống cầu trục

1. Rơ le nhiệt có chức năng gì trong cầu trục?

Rơ le nhiệt có chức năng bảo vệ động cơ cầu trục khỏi tình trạng quá tải và quá nhiệt, giúp hạn chế nguy cơ cháy hỏng motor trong quá trình vận hành.

2. Vì sao rơ le nhiệt thường đi kèm với contactor trong tủ điện cầu trục?

Rơ le nhiệt không trực tiếp đóng cắt động cơ mà sử dụng tiếp điểm bảo vệ để điều khiển contactor. Khi xảy ra quá tải, rơ le nhiệt sẽ ngắt mạch điều khiển khiến contactor dừng cấp điện cho motor.

3. Có cần sử dụng rơ le nhiệt khi cầu trục đã có biến tần không?

Có. Mặc dù biến tần có chức năng bảo vệ động cơ, rơ le nhiệt vẫn được sử dụng trong nhiều hệ thống như một lớp bảo vệ bổ sung nhằm tăng độ an toàn và độ tin cậy khi vận hành.

---
