Rulo Cuốn Cáp Điện Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết Từ Kỹ Sư Cầu Trục

Trong quá trình thiết kế và vận hành các thiết bị nâng hạ di chuyển liên tục như cầu trục, cổng trục, hay xe gòong (transfer car), một trong những bài toán hóc búa nhất mà các kỹ sư chúng tôi thường phải giải quyết là: Làm sao để cấp nguồn điện liên tục, an toàn cho thiết bị khi chúng di chuyển trên một khoảng hành trình dài từ vài chục đến hàng trăm mét?

Nếu dùng xích cáp (cable chain) thì bị giới hạn hành trình, dùng ray điện an toàn thì dễ bị ảnh hưởng bởi môi trường bụi bặm, ẩm ướt hoặc không gian hở ngoài trời. Lúc này, rulo cuốn cáp điện (hay còn gọi là cable reel) chính là giải pháp tối ưu và mang tính bền vững nhất.

Bài viết này tôi sẽ chia sẻ toàn bộ kiến thức thực tế từ định nghĩa, cấu tạo chi tiết, nguyên lý vận hành cho đến những kinh nghiệm xương máu khi lựa chọn và xử lý sự cố hệ thống này trong nhà máy.

1. Rulo cuốn cáp điện là gì và vai trò cốt lõi trong công nghiệp

Rulo cuốn cáp điện công nghiệp  – VNID cung cấp và hỗ trợ lắp đặt trên toàn quốc

1.1 Khái niệm rulo cuốn cáp điện dưới góc nhìn kỹ thuật

Rulo cuốn cáp điện (tiếng Anh là cable reel hay cable drum) là một thiết bị cuốn cáp điện tự động hoặc bán tự động, có chức năng quấn thu hoặc nhả dây cáp điện (cáp nguồn, cáp tín hiệu) nhằm duy trì nguồn điện liên tục cho các thiết bị công nghiệp di động.

Thay vì để dây cáp lê lết trên mặt sàn gây nguy hiểm hoặc bị xoắn rối, hệ thống cuốn cáp điện này sẽ giữ cho dây cáp luôn có một độ căng nhất định, hoạt động nhịp nhàng theo hành trình di chuyển của máy móc.

1.2 Tại sao thiết bị này lại không thể thiếu trong ngành nâng hạ?

Trong các hệ thống cầu trục, cổng trục dầm đôi, dầm đơn ngoài cảng biển hay trong nhà máy thép, phạm vi hoạt động của thiết bị là rất lớn. Rulo cuốn cáp cầu trục đóng vai trò như một "trạm trung chuyển năng lượng di động".

Nếu không có thiết bị này, dây cáp sẽ nhanh chóng bị mài mòn cơ học, đứt gãy lõi đồng do lực vặn xoắn, hoặc gây ra các sự cố chập cháy cực kỳ nguy hiểm. Việc trang bị một bộ rulo cuốn cáp điện công nghiệp chất lượng cao giúp đảm bảo tính an toàn tối đa cho hệ thống điện nhà máy và tối ưu hóa thời gian chạy máy (uptime).

Được tìm kiếm thường xuyên: So Sánh Rulo Cuốn Cáp Điện Và Ray Điện An Toàn: Giải Pháp Nào Tối Ưu Hơn - VNID

2. Bóc tách cấu tạo chi tiết của một bộ cable reel chuyên dụng

Để hiểu tại sao một khối kim loại có thể xoay tròn liên tục hàng vạn vòng mà không làm xoắn hay đứt dây điện bên trong, chúng ta cần bóc tách các bộ phận cơ bản cấu thành nên một bộ rulo cuốn cáp tự động:



2.1 Tang cuốn cáp (Cable Drum)

Đây là phần lõi hình trụ tròn hoặc hình phễu, nơi dây cáp điện sẽ trực tiếp quấn vào hoặc nhả ra. Tang cuốn thường được chế tạo bằng thép mạ kẽm nhúng nóng hoặc inox để chống ăn mòn. Đường kính của tang cuốn phải được tính toán kỹ lưỡng dựa trên bán kính uốn cong tối thiểu cho phép của sợi cáp (thường gấp 6 - 10 lần đường kính ngoài của cáp) để tránh làm hỏng cấu trúc lõi dây.

2.2 Bộ cổ góp điện (Slip Ring Assembly)

Đây chính là "trái tim" công nghệ của mọi thiết bị cuốn cáp điện. Cổ góp điện gồm hai phần chính:

• Vành trượt (Slip rings): Các vòng tròn bằng đồng nguyên chất gắn cố định vào trục quay của rulo.

• Chổi than (Carbon brushes): Các thanh carbon được ép chặt vào vành trượt bằng lò xo, kết nối với nguồn điện cố định bên ngoài.

Khi tang cuốn xoay, vành trượt xoay theo, nhưng chổi than vẫn đứng yên và tì sát vào vành trượt. Cơ chế này giúp truyền dẫn dòng điện (hoặc tín hiệu điều khiển) từ dòng điện tĩnh sang dòng điện động mà không làm xoắn dây.

Tìm kiếm: Slip Ring Trong Rulo Cuốn Cáp Điện Là Gì?

2.3 Bộ phận truyền động (Drive System)

Tùy thuộc vào chiều dài và trọng lượng cáp, người ta sử dụng các nguồn lực dẫn động khác nhau:

• Hộp cót lò xo (Spring cassette): Sử dụng các lá lò xo thép đàn hồi cao cuộn chặt lại để tích năng lượng khi nhả cáp và tự động bung ra để thu cáp.

• Động cơ mô-men xoắn (Torque motor): Một loại động cơ đặc biệt có khả năng bị ghì đứng (stall) mà không cháy, tạo ra lực kéo không đổi lên sợi cáp.

2.4 Hệ thống dẫn hướng rải cáp (Cable Guide / Roller Guide)

Bao gồm các con lăn (rollers) bố trí ở miệng ra của cáp. Bộ phận này đảm bảo cáp được xếp đều thành từng lớp trên tang quấn, không bị chồng chéo, thắt nút hay lệch ra ngoài biên của rulo.

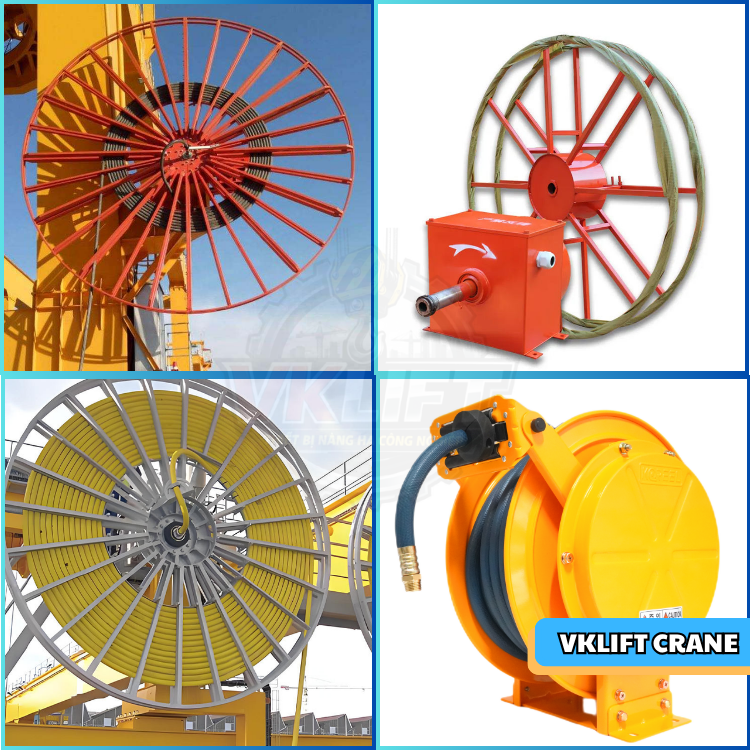

Hình ảnh: Một số hình ảnh về cấu tạo rulo - VNID

3. Nguyên lý hoạt động chi tiết: Cách thức thu - nhả cáp đồng bộ

VNID – Đại diện cung cấp thiết bị rulo cuốn cáp điện chính hãng của các thương hiệu hàng đầu thế giới

Về cơ bản, nguyên lý hoạt động của hệ thống cuốn cáp điện dựa trên nguyên tắc đồng bộ chuyển động giữa tốc độ di chuyển của thiết bị (cầu trục/xe gòong) và tốc độ quay của tang cuốn.

3.1 Giai đoạn nhả cáp (Unwinding Process)

Khi cầu trục hoặc xe gòong di chuyển ra xa điểm cấp nguồn cố định:

• Lực kéo của thiết bị di động sẽ kéo căng sợi dây cáp.

• Lực kéo này thắng lực cản cơ học của rulo, làm tang cuốn cáp quay theo hướng nhả dây.

• Đối với loại lò xo: Tang quay sẽ làm lò xo bên trong bị cuộn chặt lại, tích trữ thế năng đàn hồi.

• Đối với loại motor: Động cơ lúc này đóng vai trò như một bộ hãm (brake), quay ngược chiều dòng điện cấp để giữ cáp luôn thẳng, không bị chùng.

3.2 Giai đoạn thu hồi cáp (Rewinding Process)

Khi thiết bị di chuyển ngược trở lại về phía điểm cấp nguồn:

• Khoảng cách ngắn lại làm sợi cáp có xu hướng bị chùng xuống mặt đất.

• Đối với loại lò xo: Lực đàn hồi tích lũy trong lò xo sẽ tự động bung ra, làm quay tang cuốn theo chiều ngược lại để thu hồi cáp vào drum.

• Đối với loại motor: Torque motor liên tục sản sinh mô-men xoắn kéo tang cuốn quay để thu cáp về. Do đặc tính của motor torque, khi cáp thu về càng dày (đường kính quấn tăng lên), motor sẽ tự động điều chỉnh tốc độ quay chậm lại và tăng lực kéo để lực căng trên sợi cáp luôn là hằng số ($F = \text{const}$).

Tìm kiếm: Bí Ẩn Torque Motor Trong Rulo Cuốn Cáp Điện: Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế - VNID

4. Phân loại rulo cuốn cáp điện phổ biến trong nhà máy hiện nay

VNID – Cung cấp Rulo cho mọi loại công việc, thiết kế riêng cho từng ngành nghề

Trên thực tế lâm sàng tại các nhà máy, chúng ta thường phân loại rulo cuốn cáp dựa vào phương thức truyền động. Hai dòng phổ biến nhất bao gồm:

4.1 Rulo cuốn cáp lò xo (Spring Cable Reel)

• Đặc điểm: Hoạt động hoàn toàn bằng cơ học nhờ lực đàn hồi của lò xo, không cần cấp nguồn điện cho động cơ rulo.

• Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, dễ lắp đặt, không tốn điện năng, kích thước nhỏ gọn.

• Nhược điểm: Giới hạn về chiều dài hành trình (thường dưới 30 - 40 mét) và tiết diện cáp nhỏ. Lò xo có tuổi thọ cơ học (mỏi vật liệu) nên cần thay thế định kỳ.

• Ứng dụng tốt nhất: Cầu trục nhà xưởng nhỏ, cơ cấu móc cẩu phụ, gầu ngoạm di động tầm ngắn.

4.2 Rulo cuốn cáp motor torque (Motorized Cable Reel)

• Đặc điểm: Sử dụng động cơ mô-men xoắn chuyên dụng kết hợp hộp giảm tốc.

• Ưu điểm: Khả năng tải cực tốt, cuốn được các loại cáp điện công nghiệp siêu nặng, tiết diện lớn, hành trình dài từ hàng trăm mét đến vài kilômét. Lực căng cáp ổn định tuyệt đối, độ bền thiết bị rất cao.

• Nhược điểm: Chi phí đầu tư ban đầu lớn, hệ thống tủ điện điều khiển đi kèm phức tạp hơn, yêu cầu kỹ sư có chuyên môn bảo trì.

• Ứng dụng tốt nhất: Cable reel cho cầu trục container ngoài cảng (RTG, RMG), xe gòong nhà máy thép, cổng trục thủy điện, hệ thống băng tải gạt liệu ngành than.

Tiêu chí so sánh	Rulo cuốn cáp lò xo	Rulo cuốn cáp Motor Torque
Chiều dài hành trình	Ngắn ($\le 40\text{m}$)	Rất dài (Lên tới hàng trăm mét)
Kích thước/Trọng lượng cáp	Nhỏ đến trung bình	Lớn, cáp trung thế, cáp đai dẹt
Chi phí đầu tư	Thấp, dễ tiếp cận	Cao, đi kèm tủ điều khiển
Tần suất hoạt động	Trung bình	Liên tục, cường độ cao ($24/7$)
Bảo dưỡng	Thay lò xo định kỳ do mỏi	Thay chổi than, kiểm tra dầu hộp số

Nhiều người thắc mắc: Nên Dùng Rulo Cuốn Cáp Điện Lò Xo Hay Motor Torque

5. Kinh nghiệm thực tế: Các lỗi thường gặp và Checklist lựa chọn từ chuyên gia

Rulo cuốn cáp điện cầu trục trên các dự án thực tế - VNID

Sau nhiều năm đi "chữa cháy" sự cố tại các nhà máy cơ khí và cảng biển, tôi nhận ra phần lớn hỏng hóc của rulo cuốn cáp điện không đến từ chất lượng thiết bị, mà đến từ việc chọn sai thông số kỹ thuật ban đầu và vận hành sai cách.

5.1 Các lỗi phổ biến kỹ sư thường gặp tại hiện trường

• Mòn chổi than và nổ cổ góp (Slip ring): Do môi trường quá bụi hoặc ẩm ướt làm chổi than bị kẹt, tiếp xúc kém gây ra hiện tượng phóng tia lửa điện (hồ quang), làm rỗ bề mặt vành trượt đồng.

• Đứt lò xo cót đột ngột: Thường do chọn rulo có chiều dài cáp quá sát với hành trình chạy thực tế. Khi thiết bị chạy đến điểm cuối, lò xo bị kéo căng quá mức giới hạn cơ học dẫn đến gãy lò xo.

• Cáp bị rối, nhảy khỏi tang quấn: Xảy ra khi thiết bị di chuyển tăng tốc hoặc giảm tốc quá đột ngột, tốc độ thu cáp của rulo không theo kịp tốc độ của xe gòong làm cáp bị chùng và văng ra ngoài.

Tìm kiếm: Các lỗi thường gặp của rulo cuốn cáp điện

5.2 Checklist 5 bước chọn mua rulo cuốn cáp điện chuẩn xác

Trước khi gửi yêu cầu báo giá cho nhà cung cấp, bạn cần nắm rõ các thông số kỹ thuật sau để tránh việc mua về không dùng được:

• [ ] 1. Thông số cáp điện: Số lõi x Tiết diện

(ví dụ: 4G16 + 4 x 1.5 ), đường kính ngoài của sợi cáp (dmm), và trọng lượng cáp trên một mét (kg/m).

• [ ] 2. Chiều dài hành trình di chuyển: Khoảng cách chạy của thiết bị là bao nhiêu mét?

• [ ] 3. Vị trí đặt điểm cấp nguồn (Feed point): Điểm cấp nguồn nằm ở giữa hành trình (Center feed) hay nằm ở đầu hành trình (End feed)? Lưu ý: Nếu nguồn ở giữa, chiều dài cáp chỉ cần bằng 1/2 hành trình + chiều cao lắp đặt.

• [ ] 4. Tốc độ di chuyển thiết bị: Tốc độ chạy của cầu trục là bao nhiêu (m/phút)? Điều này quyết định việc chọn mã lò xo hoặc công suất motor torque.

• [ ] 5. Môi trường làm việc: Trong nhà hay ngoài trời? Có hóa chất ăn mòn, bụi thép hay nhiệt độ cao không? (Để chọn cấp bảo vệ IP55, IP65 hoặc vật liệu vỏ).

VNID – Tối ưu thiết bị, tối ưu vận hành, tối ưu hiệu quả.

Được tìm kiếm thường xuyên: Các Loại Cáp Điện Cho Rulo Cuốn Cáp Công Nghiệp

6. Tổng kết và giải pháp tối ưu cho hệ thống cấp điện nhà máy của bạn

Rulo cuốn cáp điện được kiểm tra và đóng gói nghiêm ngặt trước khi giao đến tay chủ đầu tư - VNID

Hiểu rõ về rulo cuốn cáp điện là gì, từ cấu tạo chi tiết của bộ cổ góp slip ring cho đến sự khác biệt giữa dòng lò xo và motor torque sẽ giúp các kỹ sư và chủ đầu tư đưa ra những quyết định chính xác, tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và dừng máy phát sinh.

Hệ thống cấp điện di động giống như mạch máu của cầu trục. Một mạch máu khỏe mạnh, thông suốt thì toàn bộ dây chuyền sản xuất mới có thể vận hành đạt công suất tối đa.
