SAI LẦM KHI THIẾT KẾ BÁN CỔNG TRỤC DẦM ĐÔI KHIẾN KẾT CẤU NHÀ XƯỞNG BỊ QUÁ TẢI
1. Tổng quan về bán cổng trục dầm đôi và mối liên hệ với kết cấu nhà xưởng
1.1 Bán cổng trục dầm đôi là gì?

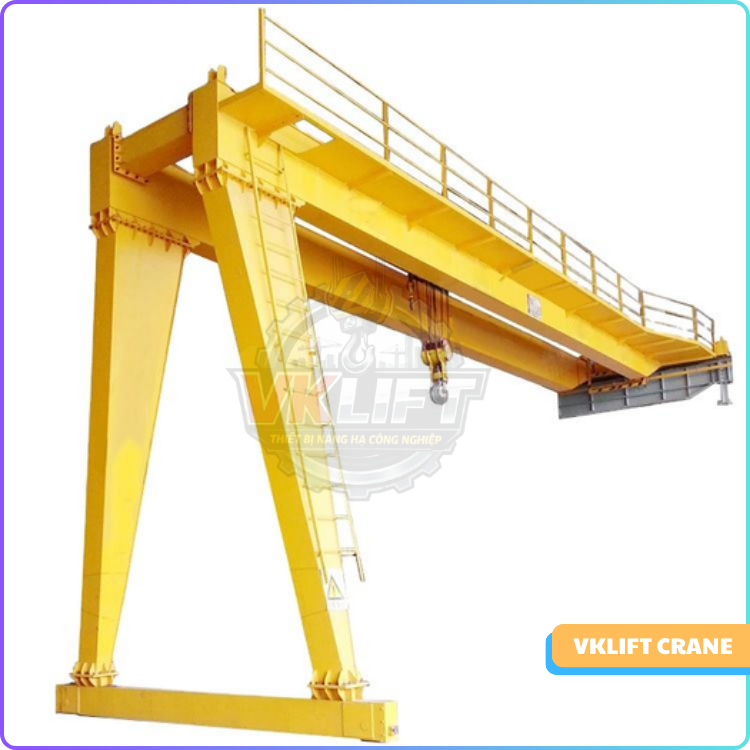

Bán cổng trục dầm đôi (Semi Gantry Crane Double Girder) là một trong những thiết bị nâng hạ công nghiệp được sử dụng phổ biến trong các nhà xưởng có sẵn kết cấu thép.
Khác với cổng trục toàn phần, thiết bị này có cấu tạo đặc biệt:
-
Một bên là chân trụ di chuyển trên ray đặt dưới nền nhà xưởng
-
Một bên dầm chính được liên kết và di chuyển trên hệ dầm runway gắn trực tiếp vào kết cấu nhà xưởng
Với thiết kế này, bán cổng trục dầm đôi:
-
Tận dụng được kết cấu sẵn có của nhà xưởng
-
Giảm chi phí đầu tư so với cầu trục hoặc cổng trục toàn phần
-
Phù hợp với các nhà xưởng có diện tích trung bình đến lớn
Tuy nhiên, chính vì “chia sẻ tải trọng với nhà xưởng”, nên nếu thiết kế không đúng, thiết bị này có thể gây ảnh hưởng nghiêm trọng đến toàn bộ kết cấu công trình.
1.2 Nguyên lý truyền tải trọng
Để hiểu vì sao bán cổng trục dầm đôi có thể gây quá tải kết cấu, bạn cần nắm rõ nguyên lý truyền lực của thiết bị này.
Khi thiết bị nâng tải:
-
Tải trọng từ vật nâng sẽ truyền qua pa lăng → dầm chính
-
Sau đó được phân bổ thành 2 hướng:
-
Một phần truyền xuống chân trụ (ray nền)
-
Một phần truyền vào hệ dầm runway gắn trên nhà xưởng
-
Thông thường, tải trọng sẽ không chia đều 50/50, mà phụ thuộc vào:
-
Vị trí pa lăng trên dầm
-
Độ cứng của dầm chính
-
Thiết kế kết cấu tổng thể
=> Điều này dẫn đến một thực tế quan trọng:
Kết cấu nhà xưởng đang “gánh” một phần tải trọng nâng hạ – kể cả tải động.
1.3 Vì sao thiết bị này dễ gây quá tải kết cấu?
So với các hệ nâng hạ khác, bán cổng trục dầm đôi có rủi ro cao hơn về mặt kết cấu vì:
• Phụ thuộc trực tiếp vào nhà xưởng hiện hữu
Nếu nhà xưởng ban đầu không được thiết kế để chịu tải từ cầu trục hoặc bán cổng trục:
-
Dầm treo có thể không đủ khả năng chịu lực
-
Cột nhà xưởng không được tính toán cho tải động
• Tải trọng không chỉ là tải tĩnh
Ngoài tải nâng, hệ thống còn chịu:
-
Lực quán tính khi di chuyển
-
Lực va đập khi nâng/hạ
-
Rung động trong quá trình vận hành
• Liên kết là điểm yếu dễ bị bỏ qua
Các vị trí như:
-
Bản mã
-
Bulong liên kết
-
Gối đỡ ray
Nếu thiết kế hoặc thi công không đúng tiêu chuẩn sẽ trở thành điểm phá hủy đầu tiên.
=> Kết luận:
Bán cổng trục dầm đôi không chỉ là một thiết bị nâng hạ, mà còn là một phần của hệ kết cấu nhà xưởng. Vì vậy, mọi sai sót trong thiết kế đều có thể dẫn đến hậu quả nghiêm trọng.
2. Những sai lầm phổ biến khiến kết cấu nhà xưởng bị quá tải
VNID – Thiết kế Bán cổng trục dầm đôi chính xác, vận hành ổn định lâu dài.
2.1 Không kiểm tra khả năng chịu lực của nhà xưởng hiện hữu
Đây là sai lầm phổ biến nhất trong thực tế.
Nhiều doanh nghiệp:
-
Lắp đặt thiết bị dựa trên diện tích trống
-
Không có bản vẽ kết cấu gốc
-
Không kiểm định khả năng chịu tải
=> Hậu quả:
-
Dầm nhà bị võng sau thời gian ngắn
-
Xuất hiện nứt tại vị trí liên kết
-
Nguy cơ mất an toàn khi vận hành tải lớn
2.2 Tính toán sai tải trọng tổng
Rất nhiều đơn vị chỉ tính:
-
Tải trọng nâng danh định (ví dụ: 10 tấn)
Nhưng thực tế, tải trọng hệ thống bao gồm:
-
Trọng lượng dầm chính
-
Trọng lượng pa lăng
-
Tải trọng di chuyển
-
Tải động (impact load)
=> Sai lầm này khiến:
Thiết kế “đủ trên giấy” nhưng “thiếu trong thực tế”
2.3 Bỏ qua hệ số động và hệ số an toàn
Trong môi trường công nghiệp, tải trọng không bao giờ là “tĩnh”.
Ví dụ:
-
Khi nâng nhanh → xuất hiện lực giật
-
Khi dừng đột ngột → lực quán tính tăng cao
Nếu không tính toán:
-
Hệ số động (dynamic factor)
-
Hệ số an toàn
=> Tải thực tế có thể cao hơn 20–50% so với thiết kế.
2.4 Thiết kế dầm runway không đủ cứng
Dầm runway là nơi chịu toàn bộ tải từ phía nhà xưởng.
Nếu thiết kế sai:
-
Dầm bị võng vượt giới hạn
-
Ray bị lệch
-
Bánh xe chạy không ổn định
=> Lâu dài dẫn đến:
-
Hỏng thiết bị
-
Tăng tải cục bộ lên kết cấu
2.5 Phân bố tải không đều giữa hai phía
Một sai lầm rất “kỹ thuật” nhưng thường bị bỏ qua.
Do:
-
Vị trí pa lăng không cân đối
-
Độ cứng hai phía khác nhau
=> Dẫn đến:
-
Một bên chịu tải lớn hơn nhiều
-
Xuất hiện xoắn dầm
-
Tăng ứng suất tại điểm yếu
2.6 Lựa chọn sai phương án lắp đặt ray
Ray chạy phía nhà xưởng nếu:
-
Gắn trực tiếp lên dầm yếu
-
Không có bản mã gia cường
-
Lắp đặt sai tiêu chuẩn
=> Có thể gây:
-
Lệch ray
-
Trật bánh xe
-
Thậm chí sập cục bộ
3. Hậu quả thực tế khi thiết kế sai bán cổng trục dầm đôi
VNID – Thiết bị Bán cổng trục dầm đôi đầy đủ hồ sơ kỹ thuật và pháp lý.
3.1 Biến dạng kết cấu nhà xưởng
Đây là dấu hiệu dễ nhận thấy nhất:
-
Dầm bị võng xuống theo thời gian
-
Cột bị nghiêng hoặc nứt
-
Khung nhà xưởng mất ổn định
=> Nguy hiểm ở chỗ:
Biến dạng thường diễn ra từ từ nhưng tích lũy lâu dài.
3.2 Giảm tuổi thọ thiết bị nâng hạ
Khi kết cấu không ổn định:
-
Ray bị lệch
-
Bánh xe mòn nhanh
-
Pa lăng hoạt động không đúng trục
=> Hậu quả:
-
Tăng chi phí bảo trì
-
Giảm tuổi thọ thiết bị đáng kể
3.3 Nguy cơ mất an toàn lao động nghiêm trọng
Đây là rủi ro lớn nhất.
Các sự cố có thể xảy ra:
-
Rơi tải do lệch kết cấu
-
Trật bánh xe
-
Gãy liên kết
=> Những sự cố này có thể:
-
Gây thiệt hại lớn về tài sản
-
Đe dọa trực tiếp đến tính mạng người lao động
3.4 Chi phí sửa chữa cực kỳ lớn
Khi xảy ra sự cố, doanh nghiệp sẽ phải:
-
Gia cường lại toàn bộ kết cấu nhà xưởng
-
Thay thế dầm, ray, thiết bị
-
Ngừng sản xuất để sửa chữa
=> Tổng chi phí có thể cao gấp nhiều lần so với việc thiết kế đúng ngay từ đầu.
=> Tóm lại:
Sai lầm trong thiết kế bán cổng trục dầm đôi không chỉ là vấn đề kỹ thuật, mà là bài toán kinh tế và an toàn lâu dài của doanh nghiệp.
4. Giải pháp thiết kế đúng để tránh quá tải kết cấu nhà xưởng
VNID – Nâng cao hiệu quả sản xuất với giải pháp Bán cổng trục dầm đôi hiện đại.
Sau khi hiểu rõ các sai lầm và hậu quả, điều quan trọng nhất là thiết kế đúng ngay từ đầu. Dưới đây là những giải pháp mang tính “bắt buộc” trong các dự án bán cổng trục dầm đôi chuyên nghiệp.
4.1 Khảo sát kết cấu nhà xưởng trước khi thiết kế
Đây là bước nền tảng nhưng thường bị làm sơ sài.
Cần kiểm tra:
-
Khả năng chịu lực của cột, dầm, móng
-
Tình trạng thực tế của kết cấu (nứt, võng, han gỉ…)
-
Bản vẽ thiết kế ban đầu (nếu có)
=> Trong nhiều trường hợp, nhà xưởng:
-
Không được thiết kế để chịu tải động
-
Hoặc đã bị suy giảm khả năng chịu lực theo thời gian
➡️ Nếu bỏ qua bước này, toàn bộ thiết kế phía sau đều tiềm ẩn rủi ro.
4.2 Tính toán đầy đủ các loại tải trọng
Một thiết kế an toàn không bao giờ chỉ dựa vào tải nâng danh định.
Cần tính toán đầy đủ:
-
Tải tĩnh: tải nâng + trọng lượng thiết bị
-
Tải động: do tăng/giảm tốc, va đập
-
Tải ngang: khi di chuyển dọc/chéo
-
Hệ số an toàn theo tiêu chuẩn
=> Thực tế cho thấy:
Nếu tính thiếu tải động, hệ thống có thể bị quá tải ngay trong vận hành bình thường.
4.3 Thiết kế dầm runway đạt tiêu chuẩn kỹ thuật
Dầm runway là “xương sống” phía nhà xưởng.
Yêu cầu quan trọng:
-
Độ cứng đủ lớn (hạn chế võng)
-
Độ võng trong giới hạn cho phép
-
Phân bố tải đều lên cột
Ngoài ra cần:
-
Thiết kế bản mã, gối đỡ đúng chuẩn
-
Sử dụng vật liệu phù hợp với tải trọng
=> Một dầm runway thiết kế kém sẽ:
-
Gây lệch ray
-
Làm tăng tải cục bộ
-
Giảm tuổi thọ toàn hệ thống
4.4 Ứng dụng phần mềm phân tích kết cấu
Trong các dự án chuyên nghiệp, việc tính toán thủ công là chưa đủ.
Cần sử dụng phần mềm như:
-
SAP2000
-
ETABS
-
SolidWorks Simulation
Mục đích:
-
Mô phỏng phân bố tải trọng
-
Xác định điểm tập trung ứng suất
-
Tối ưu thiết kế trước khi thi công
=> Đây là yếu tố giúp hạn chế tối đa sai sót “trên thực tế”.
4.5 Tối ưu phương án kết cấu tổng thể
Không phải lúc nào nhà xưởng cũng “đủ điều kiện sẵn có”.
Giải pháp có thể bao gồm:
-
Gia cường thêm cột hoặc dầm
-
Tăng tiết diện kết cấu chịu lực
-
Bổ sung khung phụ chịu tải
=> Một phương án thiết kế tốt là phương án:
-
An toàn
-
Tối ưu chi phí
-
Phù hợp thực tế vận hành
5. Tiêu chí lựa chọn đơn vị thiết kế – lắp đặt bán cổng trục uy tín
VNID – Tư duy kỹ thuật chuẩn xác, tạo nên hệ thống vận hành bền vững.
Thiết kế đúng là một chuyện, nhưng chọn đúng đơn vị thực hiện còn quan trọng hơn.
5.1 Kinh nghiệm thực tế trong ngành nâng hạ
Đơn vị uy tín cần:
-
Đã triển khai nhiều dự án bán cổng trục
-
Có kinh nghiệm xử lý các tình huống thực tế
=> Vì mỗi nhà xưởng là một bài toán khác nhau, không có “một công thức chung”.
5.2 Đội ngũ kỹ sư hiểu cả thiết bị và kết cấu
Không chỉ hiểu về thiết bị nâng hạ, mà còn phải:
-
Nắm vững kết cấu thép
-
Hiểu cách tải trọng tác động lên nhà xưởng
=> Đây là điểm khác biệt giữa:
-
Đơn vị “bán thiết bị”
-
Và đơn vị “giải pháp kỹ thuật”
5.3 Quy trình thiết kế – kiểm định rõ ràng
Một đơn vị chuyên nghiệp cần có:
-
Bản vẽ thiết kế chi tiết
-
Hồ sơ tính toán rõ ràng
-
Quy trình kiểm tra trước khi bàn giao
=> Điều này giúp:
-
Giảm rủi ro
-
Đảm bảo thiết bị vận hành an toàn lâu dài
5.4 Dịch vụ hậu mãi và bảo trì lâu dài
Bán cổng trục là thiết bị sử dụng lâu dài (10–15 năm).
Vì vậy cần:
-
Bảo trì định kỳ
-
Kiểm tra kết cấu và ray
-
Xử lý sự cố nhanh chóng
=> Một đơn vị tốt sẽ đồng hành cùng khách hàng trong suốt vòng đời thiết bị.
6. VNID – Giải pháp thiết kế & lắp đặt bán cổng trục chuyên nghiệp, an toàn
VNID – Đồng bộ giải pháp nâng hạ từ bản vẽ đến thực tế.
6.1 Giới thiệu về VNID
Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị nâng hạ công nghiệp, VNID tự hào là đơn vị cung cấp giải pháp toàn diện cho:
-
Bán cổng trục dầm đơn & dầm đôi
-
Cầu trục, cổng trục
-
Hệ thống pa lăng và thiết bị nâng hạ chuyên dụng
VNID không chỉ cung cấp thiết bị, mà còn mang đến giải pháp tối ưu phù hợp với từng nhà xưởng.
6.2 Vì sao khách hàng lựa chọn VNID?
Khi hợp tác với VNID, bạn sẽ nhận được:
✅ Tư vấn đúng nhu cầu – đúng tải trọng
✅ Thiết kế chuẩn kỹ thuật, đảm bảo an toàn kết cấu
✅ Tối ưu chi phí đầu tư nhưng vẫn đảm bảo hiệu suất
✅ Thi công nhanh chóng, chuyên nghiệp
✅ Hỗ trợ kỹ thuật tận tâm sau lắp đặt
6.3 Dịch vụ trọn gói tại VNID
VNID cung cấp đầy đủ các dịch vụ:
-
Khảo sát & tư vấn giải pháp
-
Thiết kế kỹ thuật chi tiết
-
Lắp đặt hoàn thiện hệ thống
-
Bảo trì – bảo dưỡng định kỳ
-
Sửa chữa – nâng cấp thiết bị
=> Giúp doanh nghiệp an tâm vận hành – tối ưu chi phí – nâng cao hiệu suất sản xuất
6.4 VNID - Giải pháp nâng hạ tối ưu cho mọi doanh nghiệp
=> Nếu bạn đang:
-
Có kế hoạch lắp đặt bán cổng trục dầm đôi
-
Hoặc gặp vấn đề về rung lắc, quá tải kết cấu nhà xưởng
📞 Hãy liên hệ ngay với VNID để được tư vấn giải pháp an toàn – tối ưu – hiệu quả nhất!
✅ Tổng kết bài viết
Thiết kế bán cổng trục dầm đôi không chỉ là bài toán thiết bị, mà là bài toán tổng thể giữa tải trọng – kết cấu – an toàn vận hành.
=> Một sai lầm nhỏ trong thiết kế có thể dẫn đến:
-
Hư hỏng thiết bị
-
Biến dạng nhà xưởng
-
Thiệt hại lớn về chi phí
➡️ Vì vậy, lựa chọn đúng giải pháp và đúng đơn vị triển khai chính là yếu tố quyết định thành công.
