Sơ đồ đấu relay mất pha trong tủ điện cầu trục chi tiết và hướng dẫn lắp đặt đúng kỹ thuật
Trong hệ thống điện điều khiển cầu trục, việc bảo vệ nguồn điện cấp cho động cơ là yếu tố quan trọng giúp thiết bị vận hành an toàn, ổn định và hạn chế các sự cố nghiêm trọng như cháy động cơ, hỏng biến tần hoặc dừng hoạt động ngoài ý muốn.
Trong đó, relay mất pha là một thiết bị bảo vệ phổ biến được lắp đặt bên trong tủ điện điều khiển cầu trục, có nhiệm vụ giám sát nguồn điện 3 pha và đưa ra tín hiệu ngắt hệ thống khi phát hiện các bất thường như mất pha, đảo pha hoặc điện áp không ổn định.
Tuy nhiên, để relay mất pha hoạt động chính xác, việc đấu nối thiết bị đúng sơ đồ kỹ thuật đóng vai trò rất quan trọng. Một sai sót nhỏ trong quá trình đấu dây có thể khiến relay không nhận biết được sự cố hoặc làm ảnh hưởng đến toàn bộ mạch điều khiển.
Trong bài viết này, VNID sẽ hướng dẫn chi tiết sơ đồ đấu relay mất pha trong tủ điện cầu trục, nguyên tắc kết nối, các bước lắp đặt và những lưu ý quan trọng khi thi công thực tế.
1. Vai trò của relay mất pha trong tủ điện cầu trục

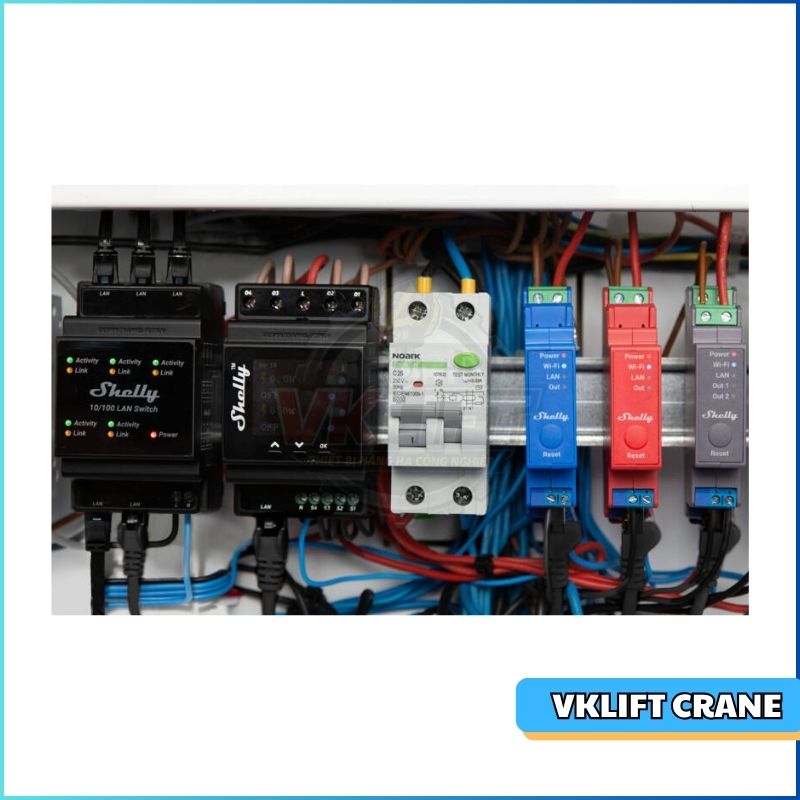

Rơ le mất pha bảo vệ chất lượng, an toàn tuyệt đối - VNID
1.1. Vị trí của relay mất pha trong hệ thống điện cầu trục
Trong một hệ thống cầu trục tiêu chuẩn, nguồn điện sẽ được cấp theo sơ đồ tổng quát:
Nguồn điện 3 pha → Thiết bị bảo vệ nguồn → Tủ điện điều khiển → Thiết bị đóng cắt → Động cơ cầu trục
Relay mất pha thường được bố trí trong tủ điện điều khiển sau thiết bị đóng cắt nguồn chính nhằm:
-
Giám sát tình trạng nguồn điện đầu vào.
-
Kiểm tra sự ổn định của 3 pha.
-
Cho phép hoặc ngắt tín hiệu điều khiển động cơ.
Thiết bị thường kết hợp với:
-
Aptomat MCCB/MCB.
-
Contactor.
-
Rơ le nhiệt.
-
Biến tần.
-
PLC điều khiển.
Xem thêm: Relay Mất Pha Là Gì - Cấu Tạo, Nguyên Lý Hoạt Động | VNID
1.2. Chức năng của relay mất pha trong mạch điều khiển
Relay mất pha không trực tiếp điều khiển công suất động cơ mà hoạt động như một khâu bảo vệ trung gian.
Các chức năng chính:
-
Kiểm tra đủ 3 pha nguồn điện.
-
Phát hiện mất pha.
-
Phát hiện đảo thứ tự pha.
-
Kiểm tra điện áp giữa các pha.
-
Điều khiển trạng thái đóng/ngắt của contactor.
Ví dụ:
Khi nguồn điện bình thường:
Relay mất pha ON → Tiếp điểm cho phép → Contactor đóng → Động cơ hoạt động
Khi mất pha:
Relay mất pha OFF → Tiếp điểm ngắt → Contactor nhả → Động cơ dừng
2. Cấu tạo sơ đồ đấu relay mất pha trong tủ điện cầu trục
VNID – Kiểm soát chất lượng từ thiết bị đầu vào đến hệ thống hoàn thiện.
2.1. Các chân kết nối cơ bản của relay mất pha
Mỗi loại relay mất pha có thể có ký hiệu chân khác nhau tùy theo nhà sản xuất, tuy nhiên cấu tạo đấu nối phổ biến gồm:
|
Bộ phận |
Chức năng |
|---|---|
|
L1 |
Nhận tín hiệu pha thứ nhất |
|
L2 |
Nhận tín hiệu pha thứ hai |
|
L3 |
Nhận tín hiệu pha thứ ba |
|
COM |
Chân chung của tiếp điểm |
|
NO |
Tiếp điểm thường mở |
|
NC |
Tiếp điểm thường đóng |
Ba chân L1 - L2 - L3 dùng để giám sát trực tiếp nguồn điện 3 pha.
Các chân COM - NO - NC dùng để truyền tín hiệu điều khiển đến contactor hoặc PLC.
2.2. Sơ đồ đấu nối relay mất pha cơ bản
Sơ đồ nguyên lý phổ biến trong tủ điện cầu trục:
Nguồn 3 pha
L1 ----------- L1 Relay mất pha
L2 ----------- L2 Relay mất pha
L3 ----------- L3 Relay mất pha
Relay Output:
COM -------- Nguồn điều khiển
NC -------- Cuộn hút Contactor
Contactor -------- Động cơ cầu trục
Nguyên lý hoạt động:
-
Khi nguồn điện đủ 3 pha:
-
Relay kích hoạt.
-
Tiếp điểm NC duy trì trạng thái cấp phép.
-
Contactor được cấp tín hiệu hoạt động.
-
-
Khi mất pha:
-
Relay phát hiện lỗi.
-
Tiếp điểm thay đổi trạng thái.
-
Contactor bị ngắt.
-
Động cơ dừng.
-
Bài viết đề xuất: Động Cơ Cầu Trục Bị Cháy Do Mất Pha: Nguyên Nhân Và Cách Phòng Tránh
3. Hướng dẫn đấu relay mất pha trong tủ điện cầu trục chi tiết
VNID – Tư duy kỹ thuật, hành động chính xác, tạo dựng giá trị lâu dài.
3.1. Bước 1: Kiểm tra thông số trước khi đấu nối
Trước khi lắp đặt cần kiểm tra:
-
Điện áp nguồn sử dụng.
-
Loại relay mất pha.
-
Sơ đồ chân thiết bị.
-
Điện áp cuộn hút contactor.
-
Sơ đồ mạch điều khiển hiện tại.
Một số thông tin cần xác định:
|
Thông tin |
Mục đích |
|---|---|
|
Nguồn 3 pha 380V/400V |
Chọn đúng relay |
|
Điện áp điều khiển 24VDC/220VAC |
Đấu đúng mạch điều khiển |
|
Loại tiếp điểm NO/NC |
Đảm bảo tín hiệu chính xác |
3.2. Bước 2: Đấu nguồn giám sát vào relay
Ba dây pha từ nguồn cấp sẽ được đưa vào relay:
-
Pha L1 → Chân L1.
-
Pha L2 → Chân L2.
-
Pha L3 → Chân L3.
Lưu ý:
-
Không được đấu sai thứ tự pha.
-
Đảm bảo các đầu cos chắc chắn.
-
Kiểm tra tránh hiện tượng lỏng dây gây báo lỗi giả.
3.3. Bước 3: Đấu tiếp điểm điều khiển relay
Sau khi đấu nguồn giám sát, tiến hành đấu phần tín hiệu điều khiển.
Thông thường sử dụng tiếp điểm NC để đảm bảo an toàn:
Nguồn điều khiển
|
COM
|
NC
|
Cuộn hút Contactor
Khi relay phát hiện lỗi:
-
Tiếp điểm NC mở.
-
Cuộn hút contactor mất điện.
-
Động cơ được ngắt bảo vệ.
Đây là phương án thường được sử dụng trong các hệ thống cầu trục công nghiệp.
3.4. Bước 4: Kiểm tra và chạy thử hệ thống
Sau khi hoàn thành đấu nối cần kiểm tra:
-
Relay có sáng đèn báo nguồn hay không.
-
Trạng thái tiếp điểm.
-
Hoạt động của contactor.
-
Chiều quay động cơ.
-
Khả năng phản hồi khi giả lập mất pha.
Không nên đưa cầu trục vào vận hành ngay khi chưa kiểm tra đầy đủ.
VNID đề xuất: Cách Chọn Relay Mất Pha Phù Hợp Cho Cầu Trục Công Nghiệp
4. Sơ đồ đấu relay mất pha kết hợp với PLC và biến tần cầu trục
VNID – Thiết bị tốt tạo nền tảng, kỹ thuật tốt tạo thành công.
Đối với các hệ thống cầu trục hiện đại, relay mất pha thường được tích hợp với hệ thống điều khiển tự động.
4.1. Kết nối relay mất pha với PLC
Sơ đồ:
Relay mất pha
COM/NO/NC
|
PLC Input
PLC xử lý tín hiệu
|
Lệnh dừng biến tần hoặc contactor
Ưu điểm:
-
Hiển thị lỗi trên màn hình HMI.
-
Lưu lịch sử sự cố.
-
Dễ dàng kiểm tra bảo trì.
4.2. Kết nối relay mất pha với biến tần
Trong hệ thống sử dụng biến tần:
Nguồn 3 pha → Relay mất pha → Biến tần → Động cơ
Khi phát hiện lỗi:
-
Relay gửi tín hiệu cảnh báo.
-
Biến tần nhận lệnh dừng.
-
Động cơ ngừng hoạt động an toàn.
Cách kết nối này thường được ứng dụng trong:
-
Cầu trục tự động.
-
Cầu trục tải trọng lớn.
-
Dây chuyền sản xuất liên tục.
Xem thêm: [Biến tần cầu trục là gì? Ứng dụng biến tần trong điều khiển nâng hạ]
5. Những lưu ý quan trọng khi đấu relay mất pha trong tủ điện cầu trục
VNID – An toàn từng chuyển động, ổn định từng hành trình.
5.1. Không đấu relay mất pha trực tiếp vào tải công suất lớn
Relay mất pha chỉ tạo tín hiệu điều khiển, không thay thế thiết bị đóng cắt công suất.
Không nên:
-
Đấu trực tiếp relay với động cơ.
-
Cho dòng động cơ chạy qua tiếp điểm relay.
Cách đúng:
Relay mất pha → Contactor → Động cơ
5.2. Kiểm tra đúng thứ tự pha
Đảo pha có thể gây:
-
Động cơ quay ngược chiều.
-
Sai hướng di chuyển cầu trục.
-
Nguy hiểm khi nâng tải.
Do đó cần kiểm tra thứ tự pha trước khi vận hành.
5.3. Lắp đặt relay ở vị trí phù hợp trong tủ điện
Cần đảm bảo:
-
Khoảng cách với thiết bị sinh nhiệt.
-
Có không gian tản nhiệt.
-
Tránh môi trường nhiều bụi, hơi ẩm.
5.4. Một số lỗi thường gặp khi đấu relay mất pha
|
Lỗi |
Nguyên nhân |
Cách xử lý |
|---|---|---|
|
Relay không sáng đèn |
Sai nguồn cấp |
Kiểm tra L1-L2-L3 |
|
Báo mất pha liên tục |
Lỏng dây hoặc sai điện áp |
Kiểm tra đấu nối |
|
Contactor không hút |
Sai tiếp điểm điều khiển |
Kiểm tra COM-NO-NC |
|
Động cơ không chạy |
Relay chưa cấp phép |
Kiểm tra mạch điều khiển |
6. Kết luận: Đấu relay mất pha đúng kỹ thuật giúp bảo vệ hệ thống cầu trục an toàn
VNID – Chi phí hợp lý, giải pháp hiệu quả, đầu tư thông minh.
Việc đấu relay mất pha trong tủ điện cầu trục đúng sơ đồ kỹ thuật là yếu tố quan trọng giúp thiết bị phát huy tối đa khả năng bảo vệ nguồn điện và động cơ.
Một hệ thống được thiết kế đúng sẽ giúp:
-
Phát hiện nhanh sự cố mất pha.
-
Bảo vệ động cơ khỏi cháy hỏng.
-
Hạn chế thời gian dừng máy.
-
Nâng cao độ an toàn trong vận hành.
Với kinh nghiệm trong lĩnh vực thiết kế tủ điện điều khiển, cung cấp thiết bị điện và hệ thống nâng hạ công nghiệp, VNID hỗ trợ khách hàng:
-
Tư vấn relay mất pha phù hợp.
-
Cung cấp thiết bị điện cầu trục.
-
Thiết kế, nâng cấp tủ điện điều khiển.
-
Lắp đặt và xử lý sự cố trên toàn quốc.
Nếu doanh nghiệp cần thay thế relay mất pha, bổ sung thiết bị bảo vệ điện hoặc cải tiến hệ thống cầu trục, VNID luôn sẵn sàng đồng hành với các giải pháp kỹ thuật tối ưu.
Bài viết tiếp theo: Cách Chọn Biến Tần Cho Động Cơ Nâng Hạ Cầu Trục An Toàn - VNID
Thông tin liên hệ:
CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM
TƯ VẤN THIẾT BỊ
PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com
Zalo: 097.967.0025
CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228
Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam
VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin
VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.
FAQ – Câu hỏi thường gặp về đấu relay mất pha trong tủ điện cầu trục
1. Relay mất pha đấu ở vị trí nào trong tủ điện cầu trục?
Relay mất pha thường được đấu sau nguồn điện 3 pha đầu vào và trước mạch điều khiển contactor hoặc biến tần để giám sát nguồn cấp.
2. Có thể đấu relay mất pha trực tiếp với động cơ cầu trục không?
Không. Relay mất pha chỉ tạo tín hiệu bảo vệ, cần kết hợp với contactor hoặc PLC để điều khiển đóng/ngắt động cơ.
3. Vì sao relay mất pha báo lỗi dù nguồn điện vẫn bình thường?
Nguyên nhân có thể do đấu sai thứ tự pha, điện áp giữa các pha không cân bằng, đầu nối lỏng hoặc relay bị lỗi cần kiểm tra lại.
