Sơ đồ PLC điều khiển cầu trục 1 dầm, 2 dầm chi tiết từ A-Z

Trong các hệ thống cầu trục hiện đại, PLC đóng vai trò là bộ não điều khiển giúp giám sát và vận hành chính xác các chuyển động nâng, hạ, di chuyển xe con và di chuyển cầu. Bài viết cung cấp sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm chi tiết, phân tích cấu trúc kết nối giữa PLC, biến tần, động cơ, cảm biến và các thiết bị bảo vệ nhằm giúp kỹ thuật viên hiểu rõ hơn về nguyên lý hoạt động cũng như ứng dụng thực tế trong công nghiệp.

► Yêu cầu báo giá | Tải Catalog | In trang

Thông tin chi tiết Sơ đồ PLC điều khiển cầu trục 1 dầm, 2 dầm chi tiết từ A-Z

Sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm chi tiết

Trong các hệ thống nâng hạ công nghiệp hiện đại, PLC được xem là bộ điều khiển trung tâm giúp cầu trục vận hành chính xác, an toàn và linh hoạt hơn. Việc ứng dụng PLC vào thiết kế tủ điện điều khiển cầu trục giúp kiểm soát toàn bộ quá trình nâng hạ tải, di chuyển xe con, di chuyển cầu trục cũng như xử lý các tín hiệu bảo vệ trong quá trình vận hành.

Tùy theo kết cấu thiết bị, cầu trục 1 dầm và cầu trục 2 dầm sẽ có sự khác biệt về cơ cấu truyền động, số lượng động cơ và yêu cầu điều khiển. Vì vậy, sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm cũng cần được thiết kế phù hợp để đảm bảo hiệu suất và độ ổn định.

Trong bài viết này, VNID.VN sẽ phân tích chi tiết cấu trúc sơ đồ PLC điều khiển hai loại cầu trục phổ biến nhất hiện nay.

1. Tổng quan về hệ thống PLC điều khiển cầu trục công nghiệp

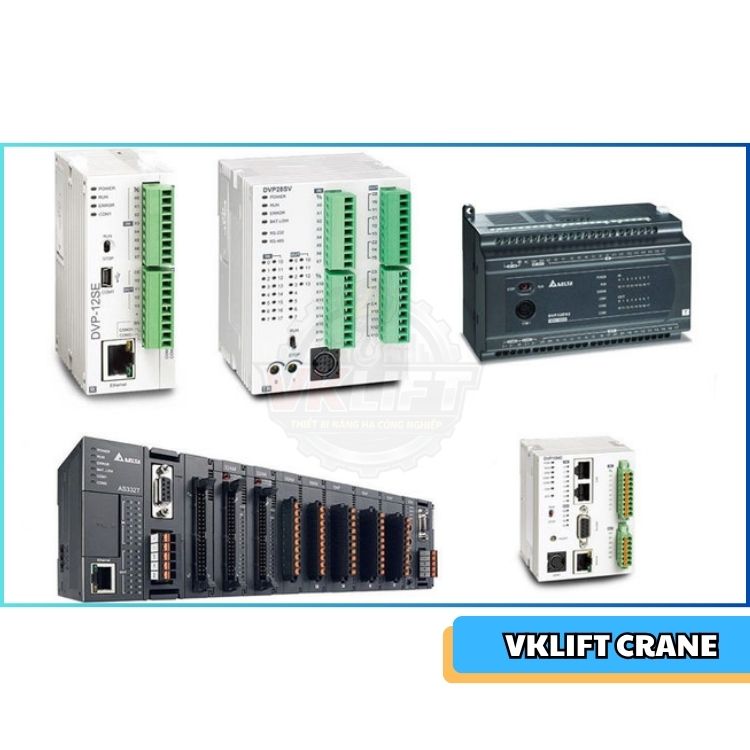

1.1. Vai trò của PLC trong tủ điện điều khiển cầu trục

Giải pháp biến tần điều khiển thông minh trong hệ thống nâng hạ - VNID cung cấp trên toàn quốc

Trong hệ thống cầu trục sử dụng PLC, bộ điều khiển này đóng vai trò tiếp nhận và xử lý toàn bộ tín hiệu vận hành trước khi đưa ra lệnh điều khiển thiết bị.

PLC thực hiện các nhiệm vụ chính:

Nhận tín hiệu từ:
- Tay bấm điều khiển.
- Remote điều khiển từ xa.
- Nút nhấn trên tủ điện.
- Công tắc hành trình.
- Cảm biến an toàn.
Xử lý logic điều khiển:
- Kiểm tra điều kiện vận hành.
- Kiểm tra tín hiệu bảo vệ.
- Xác định chế độ hoạt động.
Xuất tín hiệu điều khiển:
- Biến tần.
- Contactor.
- Relay trung gian.
- Thiết bị cảnh báo.

Trong thực tế thiết kế tủ điện PLC điều khiển cầu trục, PLC thường được kết hợp cùng:

Biến tần điều khiển động cơ.
Bộ nguồn 24VDC.
HMI giám sát.
Thiết bị bảo vệ quá tải.
Cảm biến giới hạn hành trình.

1.2. Sơ đồ khối tổng quát hệ thống PLC cầu trục

Một hệ thống điều khiển cầu trục bằng PLC cơ bản gồm các thành phần:

Thiết bị điều khiển

(Remote, tay bấm, nút nhấn)

↓

PLC trung tâm

↓

-------------------

↓ ↓ ↓

Biến tần Contactor Cảm biến

↓ ↓

Động cơ nâng hạ

Động cơ di chuyển

Trong đó:

PLC: xử lý tín hiệu và điều khiển.
Biến tần: điều chỉnh tốc độ động cơ.
Cảm biến: cung cấp thông tin phản hồi.
Động cơ: thực hiện chuyển động cơ khí.

Bài viết đề xuất: PLC là gì, Ứng dụng PLC trong điều khiển cầu trục - VNID

2. Sơ đồ PLC điều khiển cầu trục 1 dầm chi tiết

VNID – Vững kỹ thuật, chuẩn giải pháp, dẫn đầu chất lượng.

Cầu trục 1 dầm là thiết bị nâng hạ phổ biến trong nhà xưởng có tải trọng trung bình. Hệ thống thường bao gồm:

Một dầm chính.
Một cơ cấu palang chạy trên dầm.
Một động cơ nâng hạ.
Hai động cơ di chuyển cầu (tùy thiết kế).

Do số lượng cơ cấu truyền động ít hơn nên sơ đồ PLC điều khiển cầu trục 1 dầm có cấu trúc tương đối đơn giản.

2.1. Cấu trúc phần cứng PLC cầu trục 1 dầm

Sơ đồ kết nối cơ bản:

Nguồn 3 pha

MCCB/MCB

Tủ điện điều khiển

| |

PLC Biến tần

| |

Motor

| | |

Nâng Chạy Bảo vệ

hạ ngang

Các module chính:

Thiết bị	Chức năng
PLC	Xử lý tín hiệu điều khiển
Biến tần	Điều khiển tốc độ động cơ
Contactor	Đóng cắt nguồn động lực
Relay trung gian	Khuếch đại tín hiệu
Cảm biến hành trình	Giới hạn chuyển động

2.2. Luồng điều khiển PLC cầu trục 1 dầm

Điều khiển nâng hạ

Khi người vận hành nhấn lệnh nâng:

PLC nhận tín hiệu Input.
Kiểm tra:
- Không quá tải.
- Không chạm giới hạn trên.
PLC gửi tín hiệu đến biến tần.
Động cơ nâng hoạt động.

Tương tự với chiều hạ, PLC sẽ kiểm soát giới hạn dưới để tránh xảy ra sự cố.

Điều khiển di chuyển palang

PLC xử lý:

Chạy trái.
Chạy phải.
Giảm tốc.
Dừng tại vị trí giới hạn.

Các tín hiệu thường sử dụng:

Công tắc hành trình ngang.
Encoder vị trí.
Cảm biến chống va chạm.

2.3. Sơ đồ Input/Output PLC cầu trục 1 dầm

Ví dụ phân bổ tín hiệu:

Input PLC

Ngõ vào PLC (Input)	Chức năng
X0	Nút nâng
X1	Nút hạ
X2	Chạy trái
X3	Chạy phải
X4	Dừng khẩn
X5	Giới hạn nâng
X6	Giới hạn di chuyển

Output PLC

Ngõ ra PLC (Output)	Chức năng
Y0	Điều khiển nâng
Y1	Điều khiển hạ
Y2	Chạy trái
Y3	Chạy phải
Y4	Cảnh báo lỗi

3. Sơ đồ PLC điều khiển cầu trục 2 dầm chi tiết

VNID – Năng lực tạo niềm tin, kỹ thuật tạo khác biệt.

So với cầu trục 1 dầm, cầu trục 2 dầm thường được sử dụng cho:

Tải trọng lớn.
Nhà máy sản xuất nặng.
Kho thép.
Xưởng cơ khí lớn.

Do có kết cấu phức tạp hơn nên hệ thống PLC điều khiển cũng yêu cầu nhiều tín hiệu và thuật toán xử lý hơn.

3.1. Đặc điểm hệ thống PLC cầu trục 2 dầm

Một cầu trục 2 dầm thường bao gồm:

Hai dầm chính chịu tải.
Xe con chạy trên hai dầm.
Cơ cấu nâng công suất lớn.
Hai động cơ di chuyển cầu.

PLC cần kiểm soát:

Đồng bộ hai động cơ di chuyển.
Chống lệch cầu.
Điều khiển tốc độ chính xác.
Giám sát nhiều cảm biến hơn.

3.2. Sơ đồ khối PLC cầu trục 2 dầm

Điều khiển người vận hành

↓

PLC

---------------------------------

| | |

Biến tần 1 Biến tần 2 Thiết bị bảo vệ

| |

Motor nâng Motor di chuyển

Motor xe con

So với cầu trục 1 dầm, PLC cầu trục 2 dầm thường cần:

Nhiều module Input hơn.
Nhiều Output hơn.
Chương trình điều khiển phức tạp hơn.

3.3. Các chức năng điều khiển nâng cao của PLC cầu trục 2 dầm

PLC có thể tích hợp các chức năng:

Đồng bộ động cơ di chuyển

Đảm bảo:

Hai bên cầu chạy cùng tốc độ.
Giảm hiện tượng lệch ray.
Hạn chế mài mòn bánh xe.

Điều khiển chống rung tải

Kết hợp:

PLC.
Biến tần.
Encoder.

Giúp:

Tăng giảm tốc mềm.
Giảm dao động tải.
Nâng cao độ chính xác khi đặt tải.

Giám sát lỗi tự động

PLC có thể phát hiện:

Quá dòng động cơ.
Mất pha.
Lỗi biến tần.
Lỗi cảm biến.

Sau đó hiển thị cảnh báo trên HMI.

Bài viết đề xuất: “Tủ điện cầu trục là gì? Cấu tạo và nguyên lý hoạt động của hệ thống điều khiển”

4. So sánh sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm

Tiêu chí	Cầu trục 1 dầm	Cầu trục 2 dầm
Cấu tạo	Đơn giản hơn	Phức tạp hơn
Số lượng động cơ	Ít	Nhiều hơn
Số lượng Input/Output PLC	Trung bình	Lớn
Yêu cầu lập trình	Cơ bản	Nâng cao
Khả năng tải	Trung bình	Tải trọng lớn
Chức năng đồng bộ	Ít	Quan trọng

5.Lưu ý khi thiết kế sơ đồ PLC điều khiển cầu trục

VNID – Thiết bị PLC chính hãng, giải pháp chính xác, chất lượng bền lâu.

Để hệ thống PLC hoạt động ổn định, kỹ sư thiết kế cần chú ý:

5.1. Lựa chọn PLC phù hợp

Cần tính toán:

Số lượng Input/Output.
Khả năng mở rộng.
Chuẩn truyền thông.
Môi trường làm việc.

5.2. Thiết kế mạch bảo vệ an toàn

Không nên phụ thuộc hoàn toàn vào PLC.

Hệ thống cần có:

Nút dừng khẩn cấp.
Relay an toàn.
Bảo vệ quá tải.
Bảo vệ mất pha.

5.3. Lập trình PLC tối ưu

Chương trình cần đảm bảo:

Dễ kiểm tra lỗi.
Dễ nâng cấp.
Có cảnh báo rõ ràng.
Sao lưu dữ liệu định kỳ.

Xem thêm bài viết: “Hướng dẫn bảo trì PLC trong hệ thống điều khiển cầu trục công nghiệp”

6. Giải pháp điều khiển thông minh cùng VNID

Sơ đồ PLC điều khiển cầu trục 1 dầm và 2 dầm có sự khác biệt rõ rệt do đặc điểm kết cấu và yêu cầu vận hành của từng loại thiết bị.

Trong đó:

Cầu trục 1 dầm phù hợp với các hệ thống nâng hạ tải trọng vừa, yêu cầu điều khiển đơn giản.
Cầu trục 2 dầm cần hệ thống PLC có khả năng xử lý mạnh hơn để đảm bảo đồng bộ, chính xác và an toàn.

Việc thiết kế đúng sơ đồ PLC không chỉ giúp cầu trục vận hành ổn định mà còn góp phần kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và nâng cao hiệu quả sản xuất.

VNID.VN cung cấp giải pháp:

Thiết kế tủ điện PLC điều khiển cầu trục.
Lập trình PLC theo yêu cầu.
Tích hợp biến tần, HMI.
Cải tạo hệ thống điều khiển cầu trục cũ.

Với kinh nghiệm trong lĩnh vực thiết bị nâng hạ và tự động hóa công nghiệp, VNID.VN cam kết mang đến giải pháp điều khiển an toàn, tối ưu và phù hợp với từng nhu cầu vận hành thực tế.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.

FAQ – Câu hỏi thường gặp về sơ đồ PLC điều khiển cầu trục

1. PLC điều khiển cầu trục 1 dầm có gì khác so với cầu trục 2 dầm?

PLC cầu trục 2 dầm thường yêu cầu nhiều tín hiệu điều khiển hơn do có thêm chức năng đồng bộ động cơ, kiểm soát tải trọng lớn và nhiều cơ cấu chuyển động hơn.

2. Có bắt buộc phải sử dụng PLC cho cầu trục không?

Không bắt buộc, nhưng PLC giúp hệ thống cầu trục hoạt động chính xác, dễ nâng cấp và an toàn hơn so với phương pháp điều khiển relay truyền thống.

3. Khi thiết kế sơ đồ PLC cầu trục cần quan tâm yếu tố nào?

Cần quan tâm đến tải trọng cầu trục, số lượng động cơ, số lượng tín hiệu Input/Output, yêu cầu an toàn và khả năng mở rộng hệ thống trong tương lai.
