Thông tin chi tiết Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục

Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục

Trong hệ thống điện điều khiển cầu trục, Limit Switch (cảm biến giới hạn hành trình) được xem là một trong những thiết bị bảo vệ quan trọng giúp kiểm soát chính xác phạm vi chuyển động của các cơ cấu nâng hạ và di chuyển.

Khác với các thiết bị điều khiển trực tiếp như tay bấm điều khiển, bộ điều khiển từ xa hay biến tần, Limit Switch hoạt động như một thiết bị giám sát vị trí, có nhiệm vụ gửi tín hiệu về hệ thống điều khiển khi cầu trục đạt đến điểm giới hạn được thiết lập.

Trong thực tế thiết kế hệ thống cầu trục, một Limit Switch không hoạt động độc lập mà luôn được phối hợp cùng nhiều thiết bị khác như:

• Tủ điện điều khiển cầu trục.

• Contactor điều khiển động cơ.

• Relay trung gian.

• Biến tần.

• PLC điều khiển tự động.

Sự phối hợp này tạo thành một hệ thống bảo vệ hoàn chỉnh, giúp cầu trục vận hành an toàn, hạn chế các tình trạng vượt hành trình, va chạm hoặc hư hỏng cơ khí.

Trong bài viết này, VNID sẽ phân tích chi tiết:

• Sơ đồ nguyên lý hoạt động của Limit Switch cầu trục.

• Cách cảm biến giới hạn hành trình phối hợp với hệ thống điện điều khiển.

• Nguyên lý bảo vệ của Limit Switch trong từng cơ cấu nâng hạ và di chuyển.

Gợi ý bài viết tham khảo: So sánh Limit Switch cơ và cảm biến hành trình điện tử trong cầu trục

1. Tổng quan về vai trò của Limit Switch trong hệ thống điều khiển cầu trục

1.1. Vị trí của Limit Switch trong sơ đồ điều khiển cầu trục

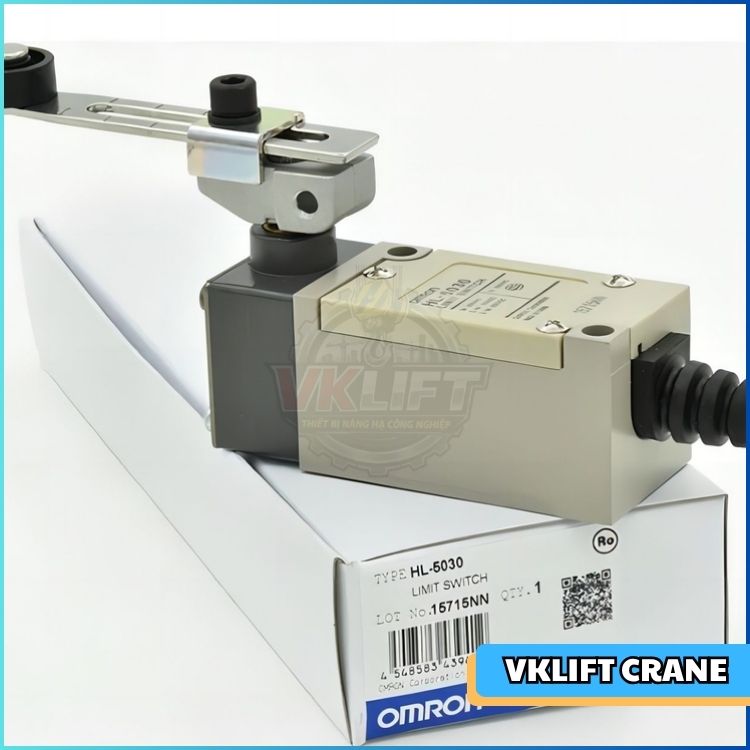

Giới hạn hành trình cơ khí – VNID cung cấp trên toàn quốc

Trong một hệ thống cầu trục hoàn chỉnh, quá trình điều khiển thường diễn ra theo chuỗi:

Người vận hành → Thiết bị điều khiển → Tủ điện → Thiết bị đóng cắt → Động cơ → Cơ cấu chuyển động

Trong đó, Limit Switch đóng vai trò là thiết bị phản hồi trạng thái vị trí.

Khi cơ cấu cầu trục hoạt động:

• Động cơ thực hiện chuyển động theo lệnh điều khiển.

• Bộ phận cơ khí di chuyển đến vùng giới hạn.

• Limit Switch được tác động.

• Tín hiệu được gửi về hệ thống điều khiển.

• Bộ điều khiển thực hiện lệnh dừng hoặc giới hạn chuyển động.

Nhờ đó, hệ thống có thể kiểm soát được:

• Giới hạn nâng hạ móc cẩu.

• Giới hạn hành trình xe con.

• Giới hạn hành trình cầu trục.

1.2. Nguyên lý tín hiệu của Limit Switch trong mạch điều khiển

Về bản chất, Limit Switch là một thiết bị chuyển đổi trạng thái tín hiệu điện.

Thông thường thiết bị gồm:

• COM: chân chung.

• NC: tiếp điểm thường đóng.

• NO: tiếp điểm thường mở.

Trong hệ thống cầu trục, tiếp điểm NC thường được sử dụng trong mạch an toàn.

Nguyên lý:

Khi cầu trục hoạt động bình thường:

• Limit Switch chưa bị tác động.

• Tiếp điểm NC duy trì trạng thái đóng.

• Mạch điều khiển được duy trì.

• Động cơ có thể hoạt động.

Khi đạt giới hạn hành trình:

• Cơ cấu tác động vào Limit Switch.

• Tiếp điểm NC mở ra.

• Mạch điều khiển bị ngắt.

• Động cơ dừng hoạt động.

Gợi ý bài viết: Tìm hiểu thêm về cấu tạo và nguyên lý hoạt động của Limit Switch cầu trục

2. Sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điện cầu trục

2.1. Sơ đồ nguyên lý kết nối cơ bản

VNID – Chuẩn kỹ thuật trong thiết kế, chuẩn chất lượng trong từng công trình.



Một sơ đồ điều khiển Limit Switch cầu trục cơ bản có dạng:

Nguồn điều khiển

        |

   Limit Switch

        |

Relay trung gian

        |

Contactor / PLC

        |

Động cơ cầu trục

Nguyên lý hoạt động:

• Người vận hành gửi lệnh chạy cầu trục.

• Contactor hoặc biến tần cấp nguồn cho động cơ.

• Cơ cấu chuyển động đến vị trí giới hạn.

• Limit Switch tác động.

• Tín hiệu bảo vệ được gửi về bộ điều khiển.

• Hệ thống ngắt lệnh vận hành.

• Bài viết liên quan: Cách Chọn Cảm Biến Giới Hạn Hành Trình Phù Hợp Cho Cầu Trục

2.2. Nguyên lý hoạt động của Limit Switch trong cơ cấu nâng hạ

Đây là ứng dụng quan trọng nhất của cảm biến giới hạn hành trình.

Mục đích:

• Ngăn móc cẩu nâng vượt quá giới hạn.

• Bảo vệ cáp thép.

• Tránh va chạm giữa móc và tang cuốn.

Quá trình hoạt động:

Giai đoạn 1: Nâng tải bình thường

• Người vận hành ra lệnh nâng.

• Contactor nâng đóng.

• Motor nâng quay.

• Tang cuốn kéo cáp lên.

Giai đoạn 2: Đạt giới hạn nâng

Khi móc cẩu đến vị trí tối đa:

• Cơ cấu tác động kích hoạt Limit Switch.

• Tiếp điểm bảo vệ thay đổi trạng thái.

• Mạch nâng bị ngắt.

• Motor dừng.

Giai đoạn 3: Cho phép hạ tải

Trong nhiều thiết kế, hệ thống vẫn cho phép:

• Hạ móc xuống.

• Đưa thiết bị về vị trí an toàn.

Điều này giúp tránh tình trạng móc bị kẹt tại điểm cao nhất.

2.3. Nguyên lý hoạt động của Limit Switch trong cơ cấu di chuyển xe con

Xe con cầu trục thường sử dụng hai Limit Switch:

• Giới hạn bên trái.

• Giới hạn bên phải.

Nguyên lý:

Hướng di chuyển	Trạng thái Limit Switch	Kết quả
Chạy sang trái	Tác động Limit trái	Ngắt chiều trái
Chạy sang phải	Tác động Limit phải	Ngắt chiều phải
Chưa đạt giới hạn	Không tác động	Hoạt động bình thường

Nhờ đó, xe con được kiểm soát trong phạm vi an toàn trên dầm cầu.

2.4. Nguyên lý hoạt động của Limit Switch trong cơ cấu di chuyển cầu trục

Đối với cầu trục chạy dọc nhà xưởng, Limit Switch giúp kiểm soát vị trí cuối đường chạy.

Khi cầu trục tiến gần cuối hành trình:

• Cảm biến được kích hoạt.

• Tín hiệu gửi về tủ điện.

• Hệ thống ngắt chiều chạy tương ứng.

Trong các hệ thống hiện đại, Limit Switch có thể kết hợp với:

• Biến tần giảm tốc.

• Cảm biến chống va.

• PLC điều khiển tự động.

Bài viết nổi bật: Cảm biến giới hạn hành trình cầu trục bị hỏng - VNID

3. Sự phối hợp của Limit Switch với các thiết bị trong hệ thống điện cầu trục

3.1. Limit Switch kết hợp với contactor điều khiển động cơ

Thiết bị giới hạn hành trình lắp đặt trong hệ thống điện điều khiển cầu trục - VNID

Đây là phương án phổ biến trên các cầu trục truyền thống.

Sơ đồ nguyên lý:

Limit Switch → Cuộn hút contactor → Động cơ

Khi Limit Switch mở mạch:

• Cuộn hút contactor mất điện.

• Tiếp điểm động lực mở.

• Motor dừng.

Ưu điểm:

• Kết cấu đơn giản.

• Dễ sửa chữa.

• Chi phí thấp.

3.2. Limit Switch kết hợp với biến tần cầu trục

Trong các hệ thống sử dụng biến tần, tín hiệu Limit Switch thường đưa vào chân điều khiển của biến tần.

Nguyên lý:

Limit Switch

      ↓

Input biến tần

      ↓

Xử lý tín hiệu

      ↓

Dừng hoặc đảo chiều Motor

Ưu điểm:

• Dừng êm hơn.

• Giảm va đập cơ khí.

• Tăng tuổi thọ động cơ.

Đề xuất bài viết: Tham khảo các loại biến tần điều khiển cầu trục được VNID cung cấp

3.3. Limit Switch kết hợp với PLC trong hệ thống tự động hóa

Đối với cầu trục tự động, Limit Switch thường đóng vai trò là tín hiệu đầu vào PLC.

Quy trình:

• Limit Switch gửi tín hiệu.

• PLC phân tích trạng thái.

• Chương trình điều khiển đưa ra lệnh.

• Thiết bị chấp hành thực hiện.

Ưu điểm:

• Giám sát trạng thái dễ dàng.

• Có thể lập trình nhiều cấp bảo vệ.

• Phù hợp dây chuyền sản xuất hiện đại.

4. Các dạng sơ đồ bảo vệ hành trình phổ biến trên cầu trục

VNID – Không chọn giá thấp nhất, chọn giá trị phù hợp nhất.



4.1. Sơ đồ bảo vệ giới hạn nâng hạ một cấp

Đây là dạng đơn giản nhất.

Chức năng:

• Dừng motor khi đạt giới hạn trên.

• Bảo vệ móc và cáp.

Ứng dụng:

• Cầu trục phổ thông.

• Pa lăng điện.

4.2. Sơ đồ giới hạn hành trình hai cấp

Một số cầu trục yêu cầu độ an toàn cao sử dụng hai cấp bảo vệ.

Bao gồm:

Cấp 1:

• Giảm tốc.

• Cảnh báo.

• Chuẩn bị dừng.

Cấp 2:

• Ngắt hoàn toàn chuyển động.

Ưu điểm:

• An toàn cao.

• Giảm nguy cơ vượt hành trình.

4.3. Sơ đồ kết hợp Limit Switch và cảm biến bổ sung

Trong các hệ thống nâng hạ hiện đại có thể kết hợp:

• Limit Switch.

• Encoder.

• Cảm biến khoảng cách.

• PLC.

Tạo thành hệ thống kiểm soát vị trí chính xác hơn.

Nhiều người truy cập: CÁCH LẬP NGÂN SÁCH ĐẦU TƯ HỆ THỐNG NÂNG HẠ HIỆU QUẢ- VNID

5. Những lưu ý khi thiết kế và kiểm tra hệ thống Limit Switch cầu trục

Tư vấn thiết bị limit switch chính xác – đảm bảo đạt hiệu suất vận hành tối đa cho doanh nghiệp

5.1. Lựa chọn đúng loại Limit Switch

Cần dựa trên:

• Loại cầu trục.

• Tải trọng nâng.

• Vị trí lắp đặt.

• Môi trường làm việc.

Không nên sử dụng một loại Limit Switch cho mọi vị trí.

5.2. Đấu nối đúng nguyên lý an toàn

Một số nguyên tắc quan trọng:

• Ưu tiên sử dụng tiếp điểm NC trong mạch bảo vệ.

• Không đấu trực tiếp Limit Switch vào nguồn động lực.

• Đảm bảo dây tín hiệu chắc chắn.

• Kiểm tra đúng sơ đồ điện.

5.3. Kiểm tra định kỳ khả năng hoạt động

Trong quá trình bảo trì cần kiểm tra:

• Tình trạng cơ khí.

• Tiếp điểm điện.

• Vị trí tác động.

• Tín hiệu phản hồi về tủ điện.

=> Xem thêm dịch vụ bảo trì, sửa chữa hệ thống cầu trục tại VNID

6. Kết luận: Limit Switch là mắt xích quan trọng trong hệ thống điều khiển cầu trục

VNID – Đầu tư thiết bị chuẩn, nâng cao hiệu suất thật.



Qua phân tích trên có thể thấy, sơ đồ nguyên lý hoạt động của Limit Switch trong hệ thống điều khiển cầu trục không quá phức tạp nhưng giữ vai trò đặc biệt quan trọng trong việc đảm bảo an toàn vận hành.

Thiết bị này giúp:

• Kiểm soát giới hạn chuyển động.

• Bảo vệ động cơ và cơ cấu cơ khí.

• Ngăn ngừa sự cố vượt hành trình.

• Nâng cao độ ổn định của hệ thống.

Đặc biệt, khi được kết hợp với:

• Tủ điện điều khiển cầu trục.

• Biến tần.

• PLC.

• Contactor.

• Các thiết bị bảo vệ khác.

Limit Switch sẽ trở thành một phần quan trọng trong hệ thống điều khiển nâng hạ hiện đại.

VNID cung cấp các giải pháp toàn diện về:

• Cảm biến giới hạn hành trình cầu trục.

• Thiết bị điện điều khiển.

• Tủ điện cầu trục.

• Linh kiện và phụ kiện nâng hạ công nghiệp.

Với kinh nghiệm trong thiết kế và lắp đặt hệ thống cầu trục, VNID sẵn sàng tư vấn giải pháp phù hợp giúp doanh nghiệp vận hành thiết bị an toàn, chính xác và hiệu quả lâu dài.
