So sánh kết cấu: Bán cổng trục và cổng trục toàn phần khác nhau ở điểm nào?

1.Tổng quan về bán cổng trục và cổng trục toàn phần

VNID – Giải pháp nâng hạ tối ưu, thiết kế riêng cho từng nhu cầu sản xuất.

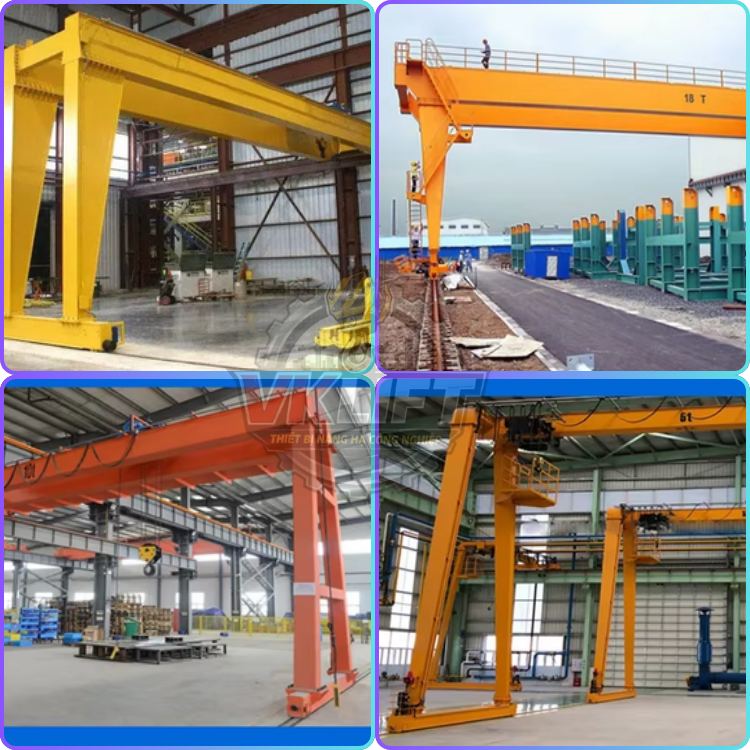

1.1 Bán cổng trục (Semi Gantry Crane) là gì?

Bán cổng trục (Semi Gantry Crane) là thiết bị nâng hạ có thiết kế kết hợp giữa cầu trục và cổng trục, được ứng dụng phổ biến trong các nhà xưởng có không gian mở một phía.

Đặc điểm cấu tạo đặc trưng:

• Một bên di chuyển trên ray treo cao, gắn trực tiếp vào dầm biên nhà xưởng

• Một bên còn lại là chân cổng trục, di chuyển trên ray đặt dưới sàn

• Dầm chính kết nối hai hệ này, tạo thành kết cấu lai

=> Đây là điểm khác biệt cốt lõi giúp bán cổng trục:

• Tận dụng kết cấu nhà xưởng sẵn có

• Giảm chi phí đầu tư so với cầu trục hoặc cổng trục toàn phần

• Linh hoạt trong không gian vừa trong nhà vừa ngoài trời

Thông số kỹ thuật phổ biến:

• Tải trọng: 1 – 30 tấn

• Khẩu độ: 5 – 25m

• Chiều cao nâng: 3 – 15m

• Tốc độ nâng: 2 – 8 m/phút

• Tốc độ di chuyển: 10 – 25 m/phút

Ứng dụng thực tế:

• Nhà xưởng cơ khí

• Khu vực mở rộng nhà máy

• Kho bãi kết hợp trong nhà và ngoài trời

Tại VNID, chúng tôi đánh giá bán cổng trục là giải pháp tối ưu chi phí – linh hoạt không gian – phù hợp doanh nghiệp đang phát triển.

1.2 Cổng trục toàn phần (Gantry Crane) là gì?

VNID – Đồng bộ giải pháp nâng hạ từ bản vẽ đến thực tế.



Cổng trục toàn phần (Gantry Crane) là thiết bị nâng hạ có kết cấu hoàn toàn độc lập, với hai chân cổng di chuyển trên ray đặt dưới mặt đất.

Đặc điểm cấu tạo:

• Dầm chính (dầm đơn hoặc dầm đôi)

• Hai chân cổng đối xứng, chịu toàn bộ tải trọng

• Hệ thống ray dưới đất (rail track)

• Palang hoặc tời điện nâng hạ

=> Khác với bán cổng trục, cổng trục:

• Không phụ thuộc vào kết cấu nhà xưởng

• Hoạt động hoàn toàn trên mặt đất

Thông số kỹ thuật phổ biến:

• Tải trọng: 5 – 200 tấn (có thể cao hơn)

• Khẩu độ: 10 – 40m (có thể lớn hơn theo thiết kế)

• Chiều cao nâng: 5 – 30m

• Tốc độ nâng: 2 – 10 m/phút

• Tốc độ di chuyển: 20 – 40 m/phút

Ứng dụng:

• Bãi container, cảng biển

• Kho vật liệu xây dựng

• Nhà máy thép, bê tông

=> Đây là giải pháp phù hợp với môi trường ngoài trời – tải trọng lớn – yêu cầu làm việc độc lập.

1.3 Điểm giống nhau giữa hai thiết bị

Mặc dù khác nhau về kết cấu, bán cổng trục và cổng trục toàn phần vẫn có nhiều điểm chung:

• Đều là thiết bị nâng hạ công nghiệp

• Sử dụng palang hoặc tời điện để nâng hạ

• Hoạt động theo 3 chuyển động cơ bản:

  • Nâng – hạ (Z)

  • Di chuyển ngang (Y)

  • Di chuyển dọc (X)

• Có thể thiết kế:

  • Dầm đơn

  • Dầm đôi

=> Tuy nhiên, sự khác biệt về kết cấu chịu lực và hệ thống di chuyển chính là yếu tố quyết định:

• Hiệu suất vận hành

• Chi phí đầu tư

• Phạm vi ứng dụng thực tế

2.So sánh kết cấu giữa bán cổng trục và cổng trục toàn phần

VNID – Nâng tầm hiệu suất nhà xưởng bằng công nghệ nâng hạ hiện đại.



2.1 Kết cấu chịu lực

• Bán cổng trục:

  • Một phần tải trọng truyền lên dầm nhà xưởng

  • Phần còn lại truyền xuống chân cổng
    => Đây là kết cấu kết hợp (hybrid)

• Cổng trục toàn phần:

  • 100% tải trọng truyền xuống hai chân cổng và nền móng
    => Kết cấu độc lập hoàn toàn

Nhận định kỹ thuật:

• Cổng trục có độ độc lập cao hơn

• Bán cổng trục phụ thuộc vào kết cấu nhà xưởng

2.2 Hệ thống di chuyển

• Bán cổng trục:

  • 1 ray treo trên cao

  • 1 ray dưới mặt sàn

• Cổng trục:

  • 2 ray dưới đất song song

=> Điều này dẫn đến:

• Bán cổng trục phù hợp không gian kết hợp

• Cổng trục phù hợp mặt bằng rộng, độc lập

2.3 Yêu cầu kết cấu hạ tầng

• Bán cổng trục:

  • Cần dầm nhà xưởng chịu tải

  • Nền móng cho chân cổng

• Cổng trục:

  • Không cần nhà xưởng

  • Yêu cầu nền móng ray chắc chắn

Thông số nền móng tham khảo:

• Độ sai lệch ray: ≤ ±2mm

• Độ lún cho phép: ≤ 1/1000 khẩu độ

2.4 Độ ổn định kết cấu

• Cổng trục:

  • Ổn định cao khi tải lớn

  • Ít phụ thuộc yếu tố bên ngoài

• Bán cổng trục:

  • Độ ổn định phụ thuộc:

    • Kết cấu nhà xưởng

    • Độ đồng bộ giữa 2 hệ ray

=> Khi tải lớn, cổng trục thường là lựa chọn an toàn hơn.

3. So sánh hiệu suất làm việc và khả năng ứng dụng

VNID – Chất lượng được kiểm soát xuyên suốt từng giai đoạn.



3.1 Khả năng tải trọng

• Bán cổng trục:

  • Phổ biến: 1 – 30 tấn

  • Phù hợp tải nhẹ – trung bình

• Cổng trục:

  • 5 – 200 tấn hoặc cao hơn

  • Phù hợp tải lớn, siêu trường

=> Đây là khác biệt quan trọng nhất trong lựa chọn thiết bị.

3.2 Khẩu độ và phạm vi làm việc

• Bán cổng trục:

  • Khẩu độ: 5 – 25m

  • Phạm vi làm việc giới hạn theo nhà xưởng

• Cổng trục:

  • Khẩu độ: 10 – 40m (hoặc lớn hơn)

  • Phạm vi rộng, không bị giới hạn

3.3 Môi trường làm việc

• Bán cổng trục:

  • Trong nhà hoặc bán ngoài trời

  • Môi trường có mái che một phần

• Cổng trục:

  • Ngoài trời hoàn toàn

  • Chịu ảnh hưởng thời tiết

=> Do đó:

• Cổng trục cần tính toán tải trọng gió (wind load)

• Bán cổng trục ít chịu ảnh hưởng hơn

3.4 Hiệu suất vận hành

• Bán cổng trục:

  • Phù hợp sản xuất vừa và nhỏ

  • Tần suất làm việc trung bình

• Cổng trục:

  • Hoạt động liên tục

  • Hiệu suất cao trong môi trường công nghiệp nặng

=> Với yêu cầu vận hành liên tục, cổng trục có lợi thế rõ rệt.

Kết luận phần 1–3

Từ góc độ kỹ thuật và ứng dụng thực tế, VNID nhận định:

=> Bán cổng trục là giải pháp tối ưu chi phí cho nhà xưởng kết hợp
=> Cổng trục toàn phần là giải pháp mạnh mẽ cho tải lớn và môi trường độc lập

3.Ưu nhược điểm của bán cổng trục và cổng trục toàn phần

VNID – Quy trình chuyên nghiệp, triển khai nhanh chóng, hiệu quả.



4.1 Ưu nhược điểm của bán cổng trục (Semi Gantry Crane)

Ưu điểm:

• Tối ưu chi phí đầu tư nhờ tận dụng dầm nhà xưởng hiện hữu

• Linh hoạt trong không gian kết hợp trong nhà – ngoài trời

• Kết cấu gọn nhẹ → giảm tải cho nền móng

• Thời gian lắp đặt nhanh, ít ảnh hưởng đến hoạt động sản xuất

Nhược điểm:

• Phụ thuộc vào kết cấu nhà xưởng (dầm biên, cột chịu lực)

• Giới hạn về tải trọng (thường ≤ 30 tấn) và khẩu độ

• Độ ổn định phụ thuộc vào độ đồng bộ giữa ray trên cao và ray dưới sàn

• Khó mở rộng khi nhu cầu tải tăng mạnh

=> Kết luận:
Bán cổng trục là lựa chọn phù hợp cho doanh nghiệp cần giải pháp tiết kiệm – linh hoạt – triển khai nhanh trong không gian nhà xưởng có sẵn.

4.2 Ưu nhược điểm của cổng trục toàn phần (Gantry Crane)

Ưu điểm:

• Hoạt động độc lập hoàn toàn, không phụ thuộc nhà xưởng

• Khả năng nâng tải lớn: 5 – 200 tấn hoặc cao hơn

• Phù hợp môi trường ngoài trời, bãi rộng

• Độ ổn định cao khi vận hành tải nặng và liên tục

• Dễ mở rộng khẩu độ và quy mô

Nhược điểm:

• Chi phí đầu tư ban đầu cao hơn (kết cấu + nền móng ray)

• Yêu cầu mặt bằng lớn và đồng bộ

• Cần tính toán kỹ tải trọng gió và điều kiện môi trường

=> Kết luận:
Cổng trục toàn phần là giải pháp tối ưu cho các doanh nghiệp cần tải trọng lớn – hoạt động độc lập – hiệu suất cao dài hạn.

5. Nên lựa chọn bán cổng trục hay cổng trục toàn phần?

VNID – Lắng nghe nhu cầu – kiến tạo giải pháp tối ưu.



Việc lựa chọn thiết bị phù hợp không chỉ phụ thuộc vào chi phí mà còn dựa trên nhu cầu vận hành thực tế và chiến lược phát triển lâu dài của doanh nghiệp.

5.1 Khi nào nên chọn bán cổng trục

Quý khách nên lựa chọn bán cổng trục khi:

• Nhà xưởng đã có dầm biên chịu lực đạt tiêu chuẩn

• Không gian làm việc một phần mở – một phần kín

• Tải trọng nâng hạ ở mức nhẹ đến trung bình (1 – 30 tấn)

• Ngân sách đầu tư ban đầu cần tối ưu

• Nhu cầu vận hành không liên tục hoặc trung bình

=> Đây là giải pháp phù hợp cho:

• Nhà máy cơ khí vừa và nhỏ

• Khu vực mở rộng sản xuất

• Doanh nghiệp đang trong giai đoạn đầu tư tối ưu chi phí

5.2 Khi nào nên chọn cổng trục toàn phần

Quý khách nên lựa chọn cổng trục toàn phần khi:

• Làm việc trong môi trường ngoài trời hoàn toàn

• Không có kết cấu nhà xưởng hoặc không muốn phụ thuộc vào kết cấu

• Tải trọng lớn > 30 tấn

• Cần vận hành liên tục, cường độ cao

• Mặt bằng rộng, yêu cầu phạm vi làm việc lớn

=> Phù hợp với:

• Bãi container, cảng, kho thép

• Nhà máy sản xuất vật liệu nặng

• Dự án công nghiệp quy mô lớn

5.3 Các yếu tố quan trọng cần cân nhắc

Để lựa chọn chính xác, VNID khuyến nghị Quý khách đánh giá các yếu tố sau:

• Tải trọng nâng hạ (SWL)

• Tần suất làm việc (Duty Cycle)

• Khẩu độ và phạm vi làm việc

• Điều kiện môi trường (trong nhà / ngoài trời)

• Khả năng đầu tư và kế hoạch phát triển dài hạn

=> Lựa chọn đúng ngay từ đầu sẽ giúp:

• Giảm chi phí đầu tư lại

• Tối ưu hiệu suất vận hành

• Đảm bảo an toàn lâu dài

6. Giải pháp lựa chọn và lắp đặt từ VNID

VNID – Nâng tầm nhà xưởng với giải pháp cầu trục hiện đại.

Với kinh nghiệm thực tế trong lĩnh vực thiết bị nâng hạ, VNID cung cấp giải pháp toàn diện giúp Quý khách lựa chọn đúng – đầu tư hiệu quả – vận hành bền vững.

6.1 Tư vấn lựa chọn thiết bị phù hợp

Chúng tôi tiến hành:

• Khảo sát mặt bằng thực tế

• Phân tích tải trọng và tần suất sử dụng

• Đánh giá kết cấu nhà xưởng

=> Từ đó đưa ra phương án tối ưu giữa bán cổng trục và cổng trục toàn phần.

6.2 Thiết kế theo yêu cầu kỹ thuật riêng

VNID cung cấp:

• Thiết kế theo tải trọng, khẩu độ, chiều cao nâng

• Tối ưu kết cấu để giảm chi phí

• Đảm bảo tiêu chuẩn an toàn công nghiệp

6.3 Gia công – lắp đặt trọn gói

• Sản xuất thiết bị theo đúng thiết kế

• Lắp đặt nhanh chóng, chính xác

• Kiểm định và vận hành thử trước khi bàn giao

=> Giúp Quý khách đưa thiết bị vào sử dụng nhanh chóng và an toàn.

6.4 Bảo trì – nâng cấp – đồng hành lâu dài

VNID cung cấp:

• Bảo trì định kỳ

• Kiểm tra an toàn vận hành

• Nâng cấp hệ thống khi mở rộng sản xuất

=> Đảm bảo thiết bị luôn hoạt động ổn định – bền bỉ – hiệu suất cao.

Kết luận

Qua so sánh chi tiết, VNID khẳng định:

• Bán cổng trục phù hợp với không gian kết hợp và tối ưu chi phí

• Cổng trục toàn phần phù hợp với tải lớn và môi trường độc lập

=> Không có thiết bị tốt nhất – chỉ có thiết bị phù hợp nhất với nhu cầu của Quý khách.
