Thiết Bị Bảo Vệ Điện Cầu Trục Gồm Những Gì? Cấu Tạo, Chức Năng Và Giải Pháp Bảo Vệ Toàn Diện

Trong hệ thống cầu trục công nghiệp, bên cạnh các bộ phận cơ khí như dầm cầu, pa lăng, motor nâng hạ hay cơ cấu di chuyển thì hệ thống điện điều khiển đóng vai trò quyết định đến khả năng vận hành ổn định và an toàn của thiết bị.

Tuy nhiên, trong quá trình vận hành thực tế tại các nhà máy, nhiều sự cố nghiêm trọng như cháy động cơ, hỏng biến tần, chập tủ điện, dừng dây chuyền sản xuất thường bắt nguồn từ những vấn đề liên quan đến nguồn điện hoặc thiếu các thiết bị bảo vệ phù hợp.

Chính vì vậy, việc trang bị thiết bị bảo vệ điện cầu trục là yêu cầu quan trọng nhằm kiểm soát các sự cố như:

• Quá tải động cơ.

• Ngắn mạch hệ thống điện.

• Mất pha, ngược pha nguồn điện.

• Điện áp không ổn định.

• Quá nhiệt thiết bị.

Một hệ thống bảo vệ điện được thiết kế đúng kỹ thuật không chỉ giúp kéo dài tuổi thọ thiết bị, mà còn đảm bảo cầu trục hoạt động liên tục, giảm thời gian dừng máy và hạn chế tối đa chi phí sửa chữa phát sinh.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết thiết bị bảo vệ điện cầu trục gồm những gì, chức năng của từng thiết bị và cách xây dựng hệ thống bảo vệ điện phù hợp cho từng loại cầu trục công nghiệp.

1. Tổng quan về thiết bị bảo vệ điện trong hệ thống cầu trục

1.1. Thiết bị bảo vệ điện cầu trục là gì?

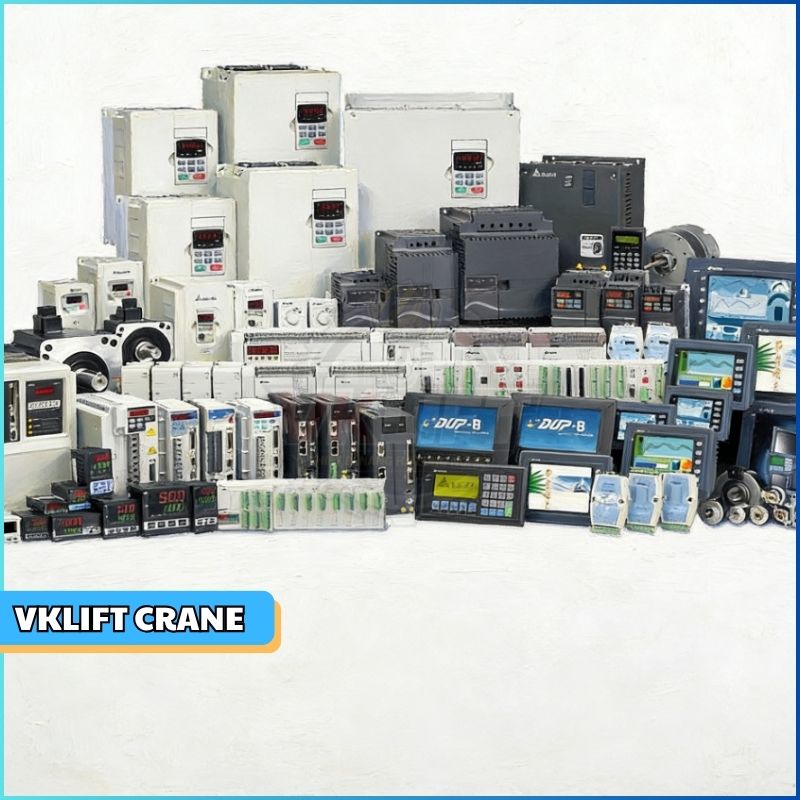

Hệ thống thiết bị điện điều khiển, thiết bị bảo vệ điện chất lượng tại Việt Nam - VNID

Thiết bị bảo vệ điện cầu trục là tập hợp các thiết bị điện được lắp đặt trong hệ thống điều khiển nhằm mục đích phát hiện, kiểm soát và ngắt nguồn điện khi xảy ra các tình trạng bất thường trong quá trình vận hành.

Khác với các thiết bị điều khiển chỉ có nhiệm vụ đóng – ngắt hoặc điều chỉnh hoạt động của động cơ, thiết bị bảo vệ điện có vai trò như một “hàng rào an toàn” giúp bảo vệ toàn bộ hệ thống trước các sự cố nguy hiểm.

Trong một hệ thống điện cầu trục tiêu chuẩn, nhóm thiết bị bảo vệ thường bao gồm:

• MCCB (Moulded Case Circuit Breaker): bảo vệ nguồn điện tổng khỏi quá tải và ngắn mạch.

• MCB (Miniature Circuit Breaker): bảo vệ các mạch điện điều khiển và thiết bị phụ trợ.

• Relay nhiệt (Thermal Overload Relay): bảo vệ động cơ khỏi tình trạng quá dòng kéo dài.

• Relay mất pha, ngược pha: bảo vệ động cơ khi nguồn điện 3 pha gặp sự cố.

• Biến tần: ngoài chức năng điều khiển tốc độ còn tích hợp nhiều tính năng bảo vệ động cơ.

• Cầu chì, thiết bị chống sét lan truyền: bảo vệ các thiết bị điện tử nhạy cảm trong tủ điện.

Có thể hiểu đơn giản:

Nếu tủ điện cầu trục là “bộ não điều khiển”, thì các thiết bị bảo vệ điện chính là hệ thống phòng vệ giúp bộ não và toàn bộ cơ cấu hoạt động an toàn trước các rủi ro về điện.

1.2. Vì sao cầu trục cần sử dụng thiết bị bảo vệ điện?

Cầu trục là thiết bị nâng hạ làm việc trong môi trường công nghiệp với yêu cầu vận hành liên tục, tải trọng lớn và tần suất đóng cắt cao.

Trong quá trình hoạt động, hệ thống điện cầu trục thường xuyên phải chịu:

• Dòng khởi động lớn từ động cơ.

• Sự thay đổi tải trọng khi nâng hạ hàng hóa.

• Điều kiện môi trường khắc nghiệt:

  • Bụi công nghiệp.

  • Nhiệt độ cao.

  • Độ ẩm.

  • Rung động cơ khí.

Nếu không được bảo vệ đúng cách, các sự cố điện có thể gây ra những hậu quả nghiêm trọng như:

Cháy động cơ nâng hạ

Khi động cơ hoạt động quá tải hoặc bị mất pha, dòng điện qua cuộn dây tăng cao làm nhiệt độ motor tăng nhanh.

Hậu quả:

• Cháy cuộn dây động cơ.

• Giảm tuổi thọ vòng bi.

• Phải dừng toàn bộ hệ thống cầu trục để sửa chữa.

Hư hỏng tủ điện điều khiển

Tủ điện cầu trục chứa nhiều thiết bị quan trọng như:

• Contactor.

• PLC.

• Biến tần.

• Relay điều khiển.

Khi xảy ra ngắn mạch hoặc điện áp bất thường, các thiết bị này có thể bị:

• Cháy linh kiện.

• Mất chương trình điều khiển.

• Hỏng hoàn toàn module điện tử.

Làm gián đoạn hoạt động sản xuất

Trong các nhà máy sản xuất, cầu trục thường tham gia trực tiếp vào quá trình:

• Di chuyển nguyên vật liệu.

• Nâng hạ khuôn mẫu.

• Vận chuyển sản phẩm.

• Phục vụ dây chuyền sản xuất.

Một sự cố điện xảy ra có thể khiến:

• Dừng dây chuyền.

• Tăng chi phí bảo trì.

• Ảnh hưởng tiến độ sản xuất.

Vì vậy, thiết bị bảo vệ điện không chỉ là một linh kiện phụ trợ mà là thành phần bắt buộc trong thiết kế hệ thống điện cầu trục hiện đại.

→ Tham khảo thêm: [Tủ điện cầu trục là gì? Cấu tạo và nguyên lý hoạt động của hệ thống điều khiển cầu trục]

1.3. Các sự cố điện thường gặp trong hệ thống cầu trục

Để lựa chọn đúng thiết bị bảo vệ, trước tiên cần hiểu rõ những sự cố điện phổ biến có thể xảy ra trong quá trình vận hành cầu trục.

Sự cố quá tải điện

Đây là một trong những lỗi thường gặp nhất.

Nguyên nhân:

• Nâng hàng vượt tải trọng thiết kế.

• Động cơ bị kẹt cơ khí.

• Cơ cấu truyền động gặp vấn đề.

• Chọn thiết bị bảo vệ không phù hợp với công suất motor.

Khi quá tải xảy ra:

• Dòng điện động cơ tăng cao.

• Nhiệt độ cuộn dây tăng.

• Tuổi thọ motor giảm nhanh.

Thiết bị bảo vệ thường sử dụng:

• Relay nhiệt.

• MCCB.

• Biến tần có chức năng bảo vệ quá dòng.

Sự cố ngắn mạch

Ngắn mạch xảy ra khi hai dây dẫn có điện áp khác nhau tiếp xúc trực tiếp với nhau hoặc dây pha chạm đất.

Nguyên nhân:

• Hỏng lớp cách điện dây dẫn.

• Dây điện bị chuột cắn.

• Đấu nối sai kỹ thuật.

• Thiết bị điện bị xuống cấp.

Hậu quả:

• Dòng điện tăng đột biến.

• Cháy thiết bị điện.

• Nguy hiểm cho người vận hành.

Thiết bị bảo vệ:

• MCCB.

• MCB.

• Cầu chì.

Sự cố mất pha nguồn điện

Hệ thống cầu trục công nghiệp thường sử dụng nguồn điện 3 pha để vận hành động cơ.

Khi một pha bị mất:

Ví dụ:

Nguồn bình thường:

L1 – L2 – L3

Khi mất pha:

L1 – L2

Động cơ vẫn có thể quay nhưng hoạt động trong điều kiện bất thường.

Hậu quả:

• Dòng điện tăng cao.

• Motor nóng nhanh.

• Cháy cuộn dây.

Thiết bị bảo vệ:

• Relay mất pha.

• Relay bảo vệ điện áp.

Sự cố điện áp không ổn định

Nguồn điện nhà máy đôi khi xảy ra:

• Điện áp tăng cao.

• Điện áp sụt giảm.

• Dao động điện áp.

Các thiết bị dễ bị ảnh hưởng:

• Biến tần.

• PLC.

• Bộ điều khiển từ xa.

• Thiết bị điện tử trong tủ điện.

Giải pháp:

• Relay bảo vệ điện áp.

• Thiết bị chống sét lan truyền.

• Bộ ổn định nguồn điện.

2. Các thiết bị bảo vệ điện chính trong hệ thống cầu trục

Thiết bị bảo vệ điện an toàn tuyệt đối, giải pháp hiệu qủa lâu dài cho doanh nghiệp

Trong một hệ thống điện cầu trục hoàn chỉnh, các thiết bị bảo vệ không hoạt động độc lập mà được phối hợp với nhau tạo thành một hệ thống bảo vệ nhiều lớp.

Mỗi thiết bị đảm nhận một nhiệm vụ riêng nhằm đảm bảo:

• Nguồn điện ổn định.

• Động cơ được bảo vệ.

• Thiết bị điều khiển hoạt động an toàn.

• Hạn chế tối đa sự cố trong quá trình vận hành.

2.1. MCCB - Aptomat bảo vệ nguồn tổng cầu trục

MCCB (Moulded Case Circuit Breaker) là một trong những thiết bị bảo vệ quan trọng nhất trong tủ điện cầu trục.

Thiết bị này thường được lắp đặt ở vị trí đầu vào nguồn điện, có nhiệm vụ kiểm soát toàn bộ nguồn cấp cho hệ thống.

Chức năng chính của MCCB:

• Bảo vệ quá tải.

• Bảo vệ ngắn mạch.

• Đóng/ngắt nguồn điện tổng.

• Cách ly nguồn khi bảo trì.

Vai trò của MCCB trong hệ thống cầu trục

Ví dụ:

Nguồn điện nhà máy

↓

MCCB tổng

↓

Contactor

↓

Relay nhiệt

↓

Động cơ cầu trục

Khi xảy ra dòng điện bất thường, MCCB sẽ nhanh chóng ngắt mạch nhằm bảo vệ các thiết bị phía sau.

MCCB thường được sử dụng cho:

• Cầu trục 1 dầm.

• Cầu trục 2 dầm.

• Cổng trục.

• Hệ thống nâng hạ công suất lớn.

2.2. MCB - Thiết bị bảo vệ mạch điều khiển cầu trục

MCB có kích thước nhỏ hơn MCCB nhưng giữ vai trò quan trọng trong việc bảo vệ các mạch điện điều khiển.

MCB thường được lắp trên thanh ray DIN trong tủ điện.

Các vị trí sử dụng:

• Nguồn PLC.

• Nguồn điều khiển 24VDC.

• Đèn báo.

• Relay trung gian.

• Bộ điều khiển từ xa.

Ưu điểm:

• Thiết kế nhỏ gọn.

• Dễ thay thế.

• Bảo vệ nhanh khi xảy ra sự cố.

2.3. Relay nhiệt - Thiết bị bảo vệ động cơ nâng hạ

Relay nhiệt có nhiệm vụ bảo vệ động cơ khi xảy ra tình trạng quá tải kéo dài.

Nguyên lý:

Dòng điện tăng cao

↓

Thanh lưỡng kim trong relay nhiệt nóng lên

↓

Relay tác động

↓

Ngắt contactor

↓

Bảo vệ động cơ

Relay nhiệt thường được sử dụng để bảo vệ:

• Motor nâng hạ.

• Motor di chuyển ngang.

• Motor di chuyển dọc cầu trục.

2.4. Relay mất pha, ngược pha - Bảo vệ nguồn điện 3 pha

Relay mất pha là thiết bị chuyên dùng để giám sát chất lượng nguồn điện 3 pha.

Chức năng:

• Phát hiện mất pha.

• Phát hiện sai thứ tự pha.

• Bảo vệ động cơ khỏi quay ngược chiều.

Đây là thiết bị đặc biệt quan trọng đối với cầu trục vì động cơ nâng hạ yêu cầu nguồn điện ổn định để đảm bảo an toàn khi vận hành.

2.5. Biến tần và chức năng bảo vệ động cơ cầu trục

Ngày nay, nhiều hệ thống cầu trục hiện đại sử dụng biến tần để:

• Điều chỉnh tốc độ nâng hạ.

• Khởi động mềm.

• Giảm sốc cơ khí.

Ngoài ra, biến tần còn tích hợp:

• Bảo vệ quá dòng.

• Bảo vệ quá áp.

• Bảo vệ quá nhiệt.

• Bảo vệ mất pha.

2.6. Cầu chì và thiết bị chống sét bảo vệ mạch điện

Ngoài các thiết bị chính, hệ thống điện cầu trục còn có:

Cầu chì

Dùng để bảo vệ:

• Mạch điều khiển.

• Thiết bị điện tử.

• Mạch tín hiệu.

Thiết bị chống sét lan truyền (SPD)

Giúp bảo vệ:

• PLC.

• Biến tần.

• Bộ điều khiển.

→ Xem thêm: [Biến tần cầu trục là gì? Nguyên lý hoạt động và ứng dụng trong hệ thống nâng hạ]

3. Sơ đồ hệ thống bảo vệ điện trong cầu trục hoạt động như thế nào?

VNID – Hệ thống nâng hạ hiệu quả bắt đầu từ tư duy kỹ thuật đúng.

Một hệ thống bảo vệ điện cầu trục được thiết kế theo nguyên tắc: bảo vệ từ nguồn tổng đến từng thiết bị tiêu thụ điện.

Mỗi cấp bảo vệ đảm nhận một vai trò riêng nhằm hạn chế phạm vi ảnh hưởng khi xảy ra sự cố.

3.1. Sơ đồ nguyên lý tổng quát hệ thống bảo vệ điện cầu trục

Sơ đồ cơ bản:

Nguồn điện 3 pha

        |

      MCCB

        |

    Contactor

        |

   Relay nhiệt

        |

   Biến tần (nếu có)

        |

Động cơ nâng hạ / di chuyển

Ý nghĩa:

• MCCB: bảo vệ nguồn tổng.

• Contactor: điều khiển đóng/ngắt động cơ.

• Relay nhiệt: bảo vệ quá tải động cơ.

• Biến tần: điều khiển tốc độ và bảo vệ nâng cao.

• Motor: thiết bị tiêu thụ cuối cùng.

3.2. Nguyên lý phối hợp giữa các thiết bị bảo vệ

Một hệ thống bảo vệ hiệu quả cần có sự phối hợp giữa nhiều thiết bị.

Ví dụ:

Khi xảy ra quá tải động cơ:

Relay nhiệt phát hiện dòng tăng

↓

Ngắt contactor

↓

Dừng motor

Khi xảy ra ngắn mạch:

Dòng điện tăng đột biến

↓

MCCB tác động

↓

Cắt nguồn toàn bộ hệ thống

Khi mất pha:

Relay mất pha phát hiện lỗi

↓

Gửi tín hiệu điều khiển

↓

Ngắt contactor

↓

Bảo vệ động cơ

3.3. Vai trò của tủ điện cầu trục trong việc tích hợp hệ thống bảo vệ

Tủ điện cầu trục chính là trung tâm kết nối và quản lý toàn bộ hệ thống bảo vệ.

Một tủ điện được thiết kế đúng kỹ thuật cần đảm bảo:

• Bố trí thiết bị khoa học.

• Dễ kiểm tra, bảo trì.

• Có khả năng tản nhiệt tốt.

• Đảm bảo an toàn điện.

Các thiết bị như:

• MCCB.

• MCB.

• Contactor.

• Relay nhiệt.

• Relay mất pha.

• Biến tần.

được phối hợp trong cùng một hệ thống nhằm đảm bảo cầu trục vận hành ổn định trong thời gian dài.

→ Tham khảo thêm: [Sơ đồ điện cầu trục 1 dầm và 2 dầm chi tiết từ A-Z]

4. Cách lựa chọn thiết bị bảo vệ điện phù hợp cho cầu trục

VNID – Vững kỹ thuật, chuẩn giải pháp, dẫn đầu chất lượng.

Việc lựa chọn thiết bị bảo vệ điện cho cầu trục không đơn giản chỉ dựa vào tải trọng nâng mà cần được tính toán dựa trên toàn bộ đặc điểm vận hành của hệ thống điện, công suất động cơ và môi trường làm việc thực tế.

Một hệ thống bảo vệ được lựa chọn đúng sẽ giúp:

• Hạn chế sự cố điện trong quá trình vận hành.

• Bảo vệ động cơ và thiết bị điều khiển.

• Tăng tuổi thọ hệ thống cầu trục.

• Giảm chi phí sửa chữa, bảo trì.

Ngược lại, nếu lựa chọn sai thông số thiết bị bảo vệ có thể dẫn đến tình trạng:

• Thiết bị bảo vệ thường xuyên nhảy gây gián đoạn sản xuất.

• Không bảo vệ được động cơ khi xảy ra sự cố.

• Thiết bị điện nhanh xuống cấp.

Dưới đây là những yếu tố quan trọng cần xem xét khi lựa chọn thiết bị bảo vệ điện cầu trục.

4.1. Lựa chọn thiết bị theo tải trọng và công suất cầu trục

Tải trọng nâng là yếu tố đầu tiên cần quan tâm khi thiết kế hệ thống bảo vệ điện.

Mỗi loại cầu trục sẽ sử dụng động cơ có:

• Công suất khác nhau.

• Dòng điện làm việc khác nhau.

• Chế độ vận hành khác nhau.

Ví dụ:

Loại cầu trục	Đặc điểm tải	Thiết bị bảo vệ cần quan tâm
Cầu trục 1 dầm tải nhỏ	Công suất motor thấp	MCB, MCCB nhỏ, relay nhiệt phù hợp
Cầu trục 5 tấn	Motor nâng hạ công suất trung bình	MCCB nguồn tổng, relay nhiệt, relay mất pha
Cầu trục 10 tấn trở lên	Công suất lớn, vận hành liên tục	MCCB công suất cao, biến tần, hệ thống bảo vệ nhiều cấp

Khi lựa chọn MCCB hoặc MCB cần xác định:

• Dòng điện định mức của động cơ.

• Dòng khởi động.

• Tổng công suất các thiết bị sử dụng.

• Khả năng chịu dòng ngắn mạch.

Ví dụ:

Một động cơ nâng hạ có dòng làm việc 25A không nên lựa chọn thiết bị bảo vệ đúng bằng 25A vì khi khởi động động cơ sẽ tạo ra dòng điện lớn trong thời gian ngắn.

Kỹ thuật thiết kế cần tính toán hệ số dự phòng phù hợp để thiết bị hoạt động ổn định.

4.2. Lựa chọn thiết bị theo đặc điểm môi trường làm việc

Môi trường lắp đặt cầu trục ảnh hưởng trực tiếp đến độ bền và khả năng hoạt động của thiết bị điện.

Một số môi trường đặc biệt cần lưu ý:

Nhà máy cơ khí, gia công kim loại

Đặc điểm:

• Nhiều bụi kim loại.

• Nhiệt độ cao.

• Có rung động.

Yêu cầu:

• Tủ điện có cấp bảo vệ phù hợp.

• Thiết bị có độ bền cơ học cao.

• Khả năng tản nhiệt tốt.

Nhà máy thép, luyện kim

Đặc điểm:

• Nhiệt độ môi trường lớn.

• Tần suất làm việc liên tục.

• Tải trọng nâng lớn.

Cần ưu tiên:

• Thiết bị điện công nghiệp chất lượng cao.

• MCCB có khả năng chịu dòng tốt.

• Biến tần có chức năng bảo vệ nâng cao.

Cầu trục ngoài trời

Cần quan tâm:

• Độ ẩm.

• Nước mưa.

• Bụi bẩn.

Giải pháp:

• Tủ điện có khả năng chống bụi, chống nước.

• Thiết bị được bảo vệ bằng vỏ tủ chuyên dụng.

4.3. Lựa chọn thiết bị bảo vệ theo tiêu chuẩn an toàn điện

Một hệ thống bảo vệ điện cầu trục chuyên nghiệp cần đảm bảo các yếu tố:

Đúng thông số kỹ thuật

Bao gồm:

• Điện áp định mức.

• Dòng điện định mức.

• Khả năng chịu dòng ngắn mạch.

• Số cực thiết bị.

Có sự phối hợp giữa các thiết bị

Ví dụ:

MCCB không chỉ cần đủ dòng mà còn phải phối hợp với:

• Contactor.

• Relay nhiệt.

• Biến tần.

• Động cơ.

Mục tiêu:

Khi có sự cố, thiết bị gần điểm xảy ra lỗi nhất sẽ tác động trước, hạn chế ảnh hưởng đến toàn bộ hệ thống.

Ưu tiên thiết bị có độ tin cậy cao

Đối với hệ thống cầu trục công nghiệp, nên lựa chọn:

• Thiết bị có nguồn gốc rõ ràng.

• Thông số kỹ thuật đầy đủ.

• Khả năng thay thế linh kiện thuận tiện.

Bởi vì hệ thống điện cầu trục ảnh hưởng trực tiếp đến hoạt động sản xuất của nhà máy.

5. Những lưu ý khi lắp đặt và bảo trì hệ thống bảo vệ điện cầu trục

VNID – Mỗi thiết kế là một giải pháp, mỗi giải pháp là một giá trị.

Bên cạnh việc lựa chọn đúng thiết bị, quá trình lắp đặt và bảo trì cũng đóng vai trò quan trọng trong việc đảm bảo hệ thống điện cầu trục vận hành ổn định.

Một thiết bị bảo vệ tốt nhưng lắp đặt sai kỹ thuật vẫn có thể gây ra nhiều sự cố trong quá trình sử dụng.

5.1. Kiểm tra định kỳ các thiết bị bảo vệ điện

Hệ thống bảo vệ điện cầu trục cần được kiểm tra định kỳ theo kế hoạch bảo trì của nhà máy.

Các hạng mục cần kiểm tra bao gồm:

Kiểm tra MCCB, MCB

Kiểm tra:

• Tình trạng tiếp điểm.

• Khả năng đóng cắt.

• Dấu hiệu nóng bất thường.

• Hiện tượng cháy xém.

Kiểm tra relay nhiệt

Cần kiểm tra:

• Giá trị cài đặt dòng bảo vệ.

• Khả năng tác động khi có sự cố.

• Tình trạng tiếp điểm.

Kiểm tra relay mất pha

Đảm bảo:

• Thiết bị nhận biết chính xác tình trạng mất pha.

• Không xảy ra tác động sai.

• Các tín hiệu bảo vệ truyền về đúng hệ thống điều khiển.

5.2. Những dấu hiệu cảnh báo hệ thống bảo vệ điện gặp vấn đề

Trong quá trình vận hành cầu trục, người sử dụng cần chú ý các dấu hiệu bất thường như:

MCCB hoặc MCB thường xuyên bị nhảy

Có thể do:

• Quá tải.

• Chập mạch.

• Thiết bị bảo vệ chọn sai thông số.

Động cơ nóng bất thường

Nguyên nhân có thể:

• Mất pha.

• Quá tải.

• Điện áp không ổn định.

Tủ điện có mùi khét hoặc nhiệt độ cao

Đây là dấu hiệu cảnh báo:

• Đầu nối bị lỏng.

• Tiếp điểm bị cháy.

• Thiết bị điện xuống cấp.

Khi phát hiện các dấu hiệu trên cần kiểm tra ngay để tránh sự cố nghiêm trọng hơn.

5.3. Những sai lầm thường gặp khi thiết kế hệ thống bảo vệ cầu trục

Trong thực tế triển khai hệ thống điện cầu trục, một số sai sót thường gặp bao gồm:

Chọn thiết bị bảo vệ không đúng công suất

Ví dụ:

• MCCB có dòng định mức quá thấp → dễ nhảy khi vận hành.

• Thiết bị bảo vệ quá lớn → không bảo vệ hiệu quả khi xảy ra sự cố.

Bỏ qua thiết bị bảo vệ mất pha

Một số hệ thống chỉ sử dụng MCCB và relay nhiệt nhưng không có relay mất pha.

Điều này làm tăng nguy cơ:

• Cháy động cơ.

• Hỏng thiết bị truyền động.

Không bảo trì hệ thống điện định kỳ

Thiết bị điện sau thời gian dài hoạt động có thể xảy ra:

• Lỏng đầu nối.

• Giảm khả năng đóng cắt.

• Sai lệch thông số bảo vệ.

Sử dụng thiết bị không phù hợp môi trường

Ví dụ:

Lắp thiết bị điện dân dụng cho hệ thống cầu trục công nghiệp có thể gây:

• Giảm tuổi thọ.

• Không đáp ứng yêu cầu vận hành.

• Tăng nguy cơ mất an toàn.

6. Kết luận: Thiết bị bảo vệ điện là yếu tố quan trọng giúp cầu trục vận hành an toàn và bền bỉ

VNID – Tối ưu đầu tư, tiết kiệm chi phí, nâng cao hiệu quả.

Trong hệ thống cầu trục công nghiệp, thiết bị bảo vệ điện đóng vai trò như một lớp bảo vệ quan trọng giúp kiểm soát các rủi ro trong quá trình vận hành.

Một hệ thống bảo vệ điện đầy đủ thường bao gồm:

• MCCB: bảo vệ nguồn tổng, chống quá tải và ngắn mạch.

• MCB: bảo vệ các mạch điều khiển và thiết bị phụ trợ.

• Relay nhiệt: bảo vệ động cơ khỏi tình trạng quá tải kéo dài.

• Relay mất pha: bảo vệ động cơ trước các sự cố nguồn điện 3 pha.

• Biến tần: hỗ trợ điều khiển và tích hợp nhiều chức năng bảo vệ hiện đại.

• Cầu chì, SPD: bảo vệ các thiết bị điện tử nhạy cảm.

Việc lựa chọn đúng thiết bị bảo vệ điện không chỉ giúp cầu trục hoạt động ổn định mà còn mang lại nhiều lợi ích:

• Giảm nguy cơ cháy hỏng thiết bị.

• Hạn chế thời gian dừng máy.

• Nâng cao tuổi thọ động cơ.

• Đảm bảo an toàn cho người vận hành.

Đối với các doanh nghiệp đang sử dụng hoặc đầu tư hệ thống nâng hạ công nghiệp, việc thiết kế một hệ thống điện cầu trục khoa học, sử dụng thiết bị bảo vệ phù hợp là yếu tố quan trọng để đảm bảo hiệu quả vận hành lâu dài.

Đại Việt cung cấp giải pháp thiết kế, gia công tủ điện cầu trục và cung cấp các thiết bị điện điều khiển – bảo vệ cho hệ thống nâng hạ công nghiệp. Với kinh nghiệm trong lĩnh vực cầu trục, chúng tôi hỗ trợ khách hàng lựa chọn giải pháp phù hợp theo từng tải trọng, môi trường làm việc và yêu cầu vận hành thực tế.

Liên hệ với Đại Việt để được tư vấn giải pháp thiết bị bảo vệ điện cầu trục, tủ điện điều khiển và các thiết bị nâng hạ công nghiệp phù hợp nhất cho doanh nghiệp.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ĐẦU TƯ PHÁT TRIỂN CÔNG NGHIỆP VIỆT NAM

TƯ VẤN THIẾT BỊ

PTKD. Đỗ Hoàng Anh
HOTLINE: 097 967 0025
EMAIL: Vnidvietnam@gmail.com

Zalo: 097.967.0025

TƯ VẤN DỰ ÁN

CEO. NGUYỄN TRUNG KIÊN
HOTLINE: 098.595.8228
EMAIL: Nguyenkien@vnid.vn
Zalo: 098.595.8228

Trụ sở ĐKKD: Số 16, Ngõ Nhân Hòa, Đường Hải Bối, Xã Vĩnh Thanh, TP. Hà Nội, Việt Nam

VNID – Chất lượng tạo thương hiệu – Uy tín tạo niềm tin

VNID cam kết đồng hành cùng doanh nghiệp bằng giải pháp kỹ thuật thực tế – thi công an toàn – vận hành bền vững.











FAQ – Câu hỏi thường gặp về thiết bị bảo vệ điện cầu trục

1. Thiết bị bảo vệ điện cầu trục gồm những gì?

Thiết bị bảo vệ điện cầu trục gồm nhiều thiết bị như MCCB, MCB, relay nhiệt, relay mất pha, biến tần, cầu chì và thiết bị chống sét lan truyền. Mỗi thiết bị đảm nhận một chức năng bảo vệ khác nhau nhằm đảm bảo hệ thống hoạt động an toàn.

2. Thiết bị nào bảo vệ động cơ cầu trục khi bị mất pha?

Relay mất pha là thiết bị chuyên dụng giúp phát hiện tình trạng mất pha hoặc sai thứ tự pha trong nguồn điện 3 pha, sau đó gửi tín hiệu ngắt hệ thống để bảo vệ động cơ cầu trục.

3. Có cần sử dụng MCCB trong tủ điện cầu trục không?

Có. MCCB là thiết bị bảo vệ nguồn tổng rất quan trọng trong tủ điện cầu trục, giúp bảo vệ hệ thống trước các sự cố như quá tải, ngắn mạch và hỗ trợ cách ly nguồn khi bảo trì.



---

Bạn đang xem sản phẩm Thiết Bị Bảo Vệ Điện Cầu Trục Gồm Những Gì - VNID
Với từng yêu cầu cụ thể xin hãy liên hệ với chúng tôi
